申請日2015.07.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種操作簡單、投資省、運行可靠、合理有效的含油廢水微絮凝接觸過濾組合式深度處理裝置。它包括隔油池出水渠、集水池、進水泵、過濾器，隔油池出水渠一側設有第一進水管，隔油池出水渠內設有潛污泵，潛污泵通過第一出水管與集水池的一側相接，集水池的另一側通過第二進水管與進水泵相連;它還包括反沖洗水泵，所述過濾器還分別連接清水池和空氣壓縮機，所述過濾器下部設有第三出水管，第三出水管末端通入清水池;反沖洗水泵的一端連接第四出水管、反沖洗進水管、第二連接管，并與過濾器的底部相通，反沖洗水泵的另一端通過第四進水管與清水池相接。本裝置簡單，運行投資費用低，操作管理方便。

　　權利要求書

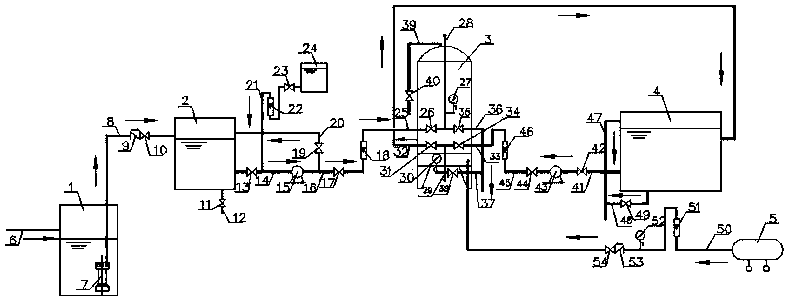

　　1.一種含油廢水微絮凝接觸過濾組合式深度處理裝置，包括隔油池出水渠、集水池、進水泵、過濾器，隔油池出水渠一側設有第一進水管，隔油池出水渠內設有潛污泵，潛污泵通過第一出水管與集水池的一側相接，集水池的另一側通過第二進水管與進水泵相連;其特征在于：它還包括反沖洗水泵(43)，所述過濾器(3)還分別連接清水池(4)和空氣壓縮機(5)，進水泵(15)連接的出口端連接第二出水管(16)、第三進水管(25)、第一連接管(28)，且與過濾器(3)頂部相通;所述過濾器(3)下部設有第三出水管(32)，第三出水管(32)末端通入清水池(4);反沖洗水泵(43)的一端連接第四出水管(45)、反沖洗進水管(33)、第二連接管(29)，并與過濾器(3)的底部相通，反沖洗水泵(43)的另一端通過第四進水管(41)與清水池(4)相接;空氣壓縮機(5)通過壓縮空氣管(50)與過濾器(3)底部相連。

　　2.如權利要求1所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述第一出水管(8)上設有第一止回閥(9)與第一閥門(10)。

　　3.如權利要求1或2所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述集水池(2)底部設有第一放空管(12)，所述第一放空管(12)上設有第二閥門(11)。

　　4.如權利要求3所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述第二進水管(14)通過加藥管(21)與配藥箱(24)相連，第二進水管(14)上設有第三閥門(13);所述加藥管(21)上設有流量計(22)和第四閥門(23)。

　　5.如權利要求4所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述第二出水管(16)上設有第五閥門(17)和進水流量計(18)，第二出水管(16)接有回流管(20)，所述回流管(20)的另一端與集水池(2)相連，回流管(20)上設有第六閥門(19)。

　　6.如權利要求5所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述第三進水管(25)上設有第七閥門(26);所述第一連接管(28)上設有第一壓力表(27);所述第二連接管(29)上設有第二壓力表(30);所述第三出水管(32)上設有第八閥門(31)。

　　7.如權利要求6所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述過濾器(3)內自上而下設有濾料層、墊料層及長柄濾頭;過濾器(3)的頂部設有排氣管(39)，過濾器(3)的底部設有排水管(36)和第二放空管(37);排氣管(39)上設有第九閥門(40)，反沖洗進水管(33)上設有第十閥門(34);排水管(36)上設有第十一閥門(35)，放空管(37)上設有第十二閥門(38)。

　　8.如權利要求7所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述清水池(4)設有溢流管(47)、第二放空管(48)，第二放空管(48)上設有第十三閥門(49)。

　　9.如權利要求8所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述第四進水管(41)上設有第十四閥門(42);所述第四出水管(45)上設有第十五閥門(44)和沖洗流量計(46)。

　　10.如權利要求9所述的含油廢水微絮凝接觸過濾組合式深度處理裝置，其特征在于：所述壓縮空氣管(50)上設有空氣流量計(51)、第三壓力表(52)、第二止回閥(53)、第十六閥門(54)。

　　說明書

　　含油廢水微絮凝接觸過濾組合式深度處理裝置

　　技術領域

　　本實用新型屬于廢水處理領域，特別是涉及一種含油廢水微絮凝接觸過濾組合式深度處理裝置。

　　背景技術

　　含油廢水是一種常見的量大面廣的工業廢水，石油的開采及加工運輸、機電及機械加工、石油化工等行業每天排出大量的含油廢水，嚴重危害著水環境的安全，而經隔油池處理后，油的含量、COD、懸浮物和其他指標仍較高，不能滿足回用的要求而被排出，既污染了環境，又造成了水資源的浪費。

　　含油廢水中浮油、固體附著油的粒徑較大，易從廢水中分離，經隔油池(或沉淀池)處理后可基本被除去;分散油和乳化油分散度和穩定性較高，常用的隔油、氣浮等工藝很難將它們?nèi)コ�，因而還需深度處理;溶解態油一般含量較低，但不易被去除，須將其先轉化為不溶物后再行處理。

　　在含油廢水的初級處理中是把浮油與水分離，再采用二級處理技術或后處理技術改變并分離乳化油。乳化油的處理比較復雜，經初級重力分離后需進行二級處理或后處理，常用的處理方法有化學破乳法、氣浮法、電解法、生物處理技術、膜分離法、粗粒化法、過濾法、吸附法。

　　目前，含油廢水的處理一般采用“老三套”的設備場池處理，即隔油池，然后氣浮(沉淀)池，再到生化曝氣池，其中所用的藥劑幾乎全是聚合氯化鋁，由于該藥劑水解形成的絮體結構松散，浮渣量大而密度小，含水率高，沉降性和脫水性均差，往往給后續的污泥處理帶來很大的困難，并且不可避免地造成二次污染。由于在含油廢水中常含有緩蝕劑、殺菌劑等，所以使該流程中的生化單元處理的效果并不好。含油廢水中的乳化油在表面活性劑的作用下，十分穩定，不易被破壞，很難處理。傳統的處理方法之一是在含乳化油的廢水中加入表面活性較高但分子鏈較短或分子有支鏈的另一種表面活性劑來破乳，但表面活性劑的加入又會引起新的污染。另一種傳統方法是在高壓靜電場的作用下使油珠向電極運動并放電，在電極處凝并而達到分離，但該法不適宜于大規模應用。

　　實用新型內容

　　本實用新型的目的是提供一種操作簡單、投資省、運行可靠、合理有效的含油廢水微絮凝接觸過濾組合式深度處理裝置。

　　為解決上述問題，本實用新型技術方案如下：一種含油廢水微絮凝接觸過濾組合式深度處理裝置，包括隔油池出水渠、集水池、進水泵、過濾器，隔油池出水渠一側設有第一進水管，隔油池出水渠內設有潛污泵，潛污泵通過第一出水管與集水池的一側相接，集水池的另一側通過第二進水管與進水泵相連;它還包括反沖洗水泵，所述過濾器還分別連接清水池和空氣壓縮機，所述過濾器下部設有第三出水管，第三出水管末端通入清水池;反沖洗水泵(43)的一端連接第四出水管、反沖洗進水管、第二連接管，并與過濾器的底部相通，反沖洗水泵的另一端通過第四進水管與清水池相接;空氣壓縮機通過壓縮空氣管與過濾器底部相連。

　　針對含油廢水水量大，難降解，污染性強等特性，需研究開發一種新型高效的含油廢水處理方法，作為隔油池或混合沉淀池之后的單元操作，從而提高含油廢水處理的水平和效果，以達到深度處理及回用的目的。本裝置主要針對含油廢水中的分散油和乳化油，基于微絮凝過濾和接觸過濾對含油廢水深度處理的良好效果，創造性地將二者相結合，一方面適度增大了污染物分散相的尺度，有利于污染物被濾床截留;另一方面可有效降低了濾料表面的電性，有利于濾料對污染物的吸附及濾床深層濾料吸附容量的充分利用，充分發揮了兩者的各自優勢。可有效破乳絮凝和吸附共沉淀去除乳化油和分散油，且絮凝劑對水體無毒害作用。

　　本實用新型采用Zeta電位較低的均質陶粒砂濾料，運行穩定周期長，產水量高，工作吸附容量大，有效地提高了含油廢水接觸過濾深度處理的效果。

　　本實用新型采用氣水聯合反沖-水反沖先進性和可靠性技術，并輔以長柄濾頭，可使濾床不分層，沖洗均勻，不宜積泥球，濾料損失率低，洗耗水率小，節省氣量，操作簡單，導致濾床完全再生，恢復其吸附容量。

　　本實用新型集水池?zé)o攪拌混合裝置，所發生的微絮凝是由布朗運動引起的是異向絮凝，即省去動力消耗，加上所用絮凝劑配方成本低廉，導致本工藝的水處理成本為0.58元/噸，遠低于現行工業用水價格。

　　綜上，本實用新型的含油廢水微絮凝接觸過濾組合式深度處理裝置簡單，運行投資費用低，操作管理方便，出水水質達到國家一級排放標準，出水殘余油濃度達12mg/L以下，COD去除率達49%以上，濁度去除率達93%以上，明顯提高含油廢水處理的水平和效果，達到深度處理及回用的目的。
