申請日2015.07.09

　　公開(公告)日2015.12.16

　　IPC分類號B01J49/00; C02F1/42

　　摘要

　　本實用新型公開了一種滿室床逆流再生軟化水處理工藝用多閥控制水處理系統，包括第一至第五隔膜閥，第一隔膜閥一端口與樹脂罐頂口連接而另一端口依次經第四隔膜閥、噴射器與樹脂罐底口連接，第一與第四隔膜閥之間的管道連接有進水管，噴射器與樹脂罐底口之間的管道經第二隔膜閥與出水管連接，第一隔膜閥與樹脂罐頂口之間的管道經第三隔膜閥與排污管連接，噴射器與樹脂罐底口之間的管道經第五隔膜閥與排污管連接。本實用新型實現的滿室床逆流再生軟化水處理工藝避免了鈉型離子樹脂的保護層、工作層、失效層發生亂層，再生效果好，軟化水質量高，鹽耗小，二次污染極小。

　　權利要求書

　　1.一種滿室床逆流再生軟化水處理工藝用多閥控制水處理系統，其特征 在于：它包括第一至第五隔膜閥，第一隔膜閥的一輸水口與裝填有占樹脂罐體 積90%～95%的鈉型離子樹脂的樹脂罐的頂口連接，第一隔膜閥的另一輸水口 依次經由第四隔膜閥、噴射器與樹脂罐的底口連接，第一隔膜閥與第四隔膜閥 之間相連的管道連接有進水管，噴射器的吸鹽入口與飽和鹽水罐的輸出口連 接，噴射器與樹脂罐的底口之間相連的管道經由第二隔膜閥與出水管連接，第 一隔膜閥與樹脂罐的頂口之間相連的管道經由第三隔膜閥與排污管連接，噴射 器與樹脂罐的底口之間相連的管道經由第五隔膜閥與排污管連接，第一至第五 隔膜閥的控制端口分別與壓力源分配器的相應控制端口連接，壓力源分配器的 控制信號傳輸端與控制器的控制信號傳輸端連接。

　　2.如權利要求1所述的多閥控制水處理系統，其特征在于：

　　所述第一至第五隔膜閥為氣動隔膜閥或液動隔膜閥。

　　說明書

　　滿室床逆流再生軟化水處理工藝用多閥控制水處理系統

　　技術領域

　　本實用新型涉及一種用于滿室床逆流再生軟化水處理工藝的多閥控制水 處理系統，屬于水處理領域。

　　背景技術

　　如今，軟化水處理設備已在工礦企業、城市供水、農田灌溉、制藥、鍋爐、 空調供暖等各行業被普遍推廣應用。目前市面上主要有順流再生工藝和逆流再 生工藝這兩大軟化水處理工藝。

　　傳統的順流再生工藝雖然具有設備結構簡單的特點，但是其在再生過程中 會產生大量的廢水，而再生劑——鹽的利用率不高，鹽耗非常大，因此，沒有 充分利用鹽的結果使得鹽隨廢水一起排出，對環境造成了嚴重的二次污染。

　　傳統的逆流再生工藝在再生過程中需要頂壓(氣壓或水壓)來防止樹脂罐 中樹脂的保護層、工作層、失效層發生亂層，這便使得逆流再生工藝的設備結 構變得復雜，不易實現自動化控制，無法大面積普遍推廣。

　　實用新型內容

　　本實用新型的目的在于提供一種滿室床逆流再生軟化水處理工藝用多閥 控制水處理系統，該多閥控制水處理系統實現的滿室床逆流再生軟化水處理工 藝避免了鈉型離子樹脂的保護層、工作層、失效層發生亂層現象，鈉型離子樹 脂再生效果好，軟化水質量高，鹽耗小，大大減小了二次污染。

　　為了實現上述目的，本實用新型采用了以下技術方案：

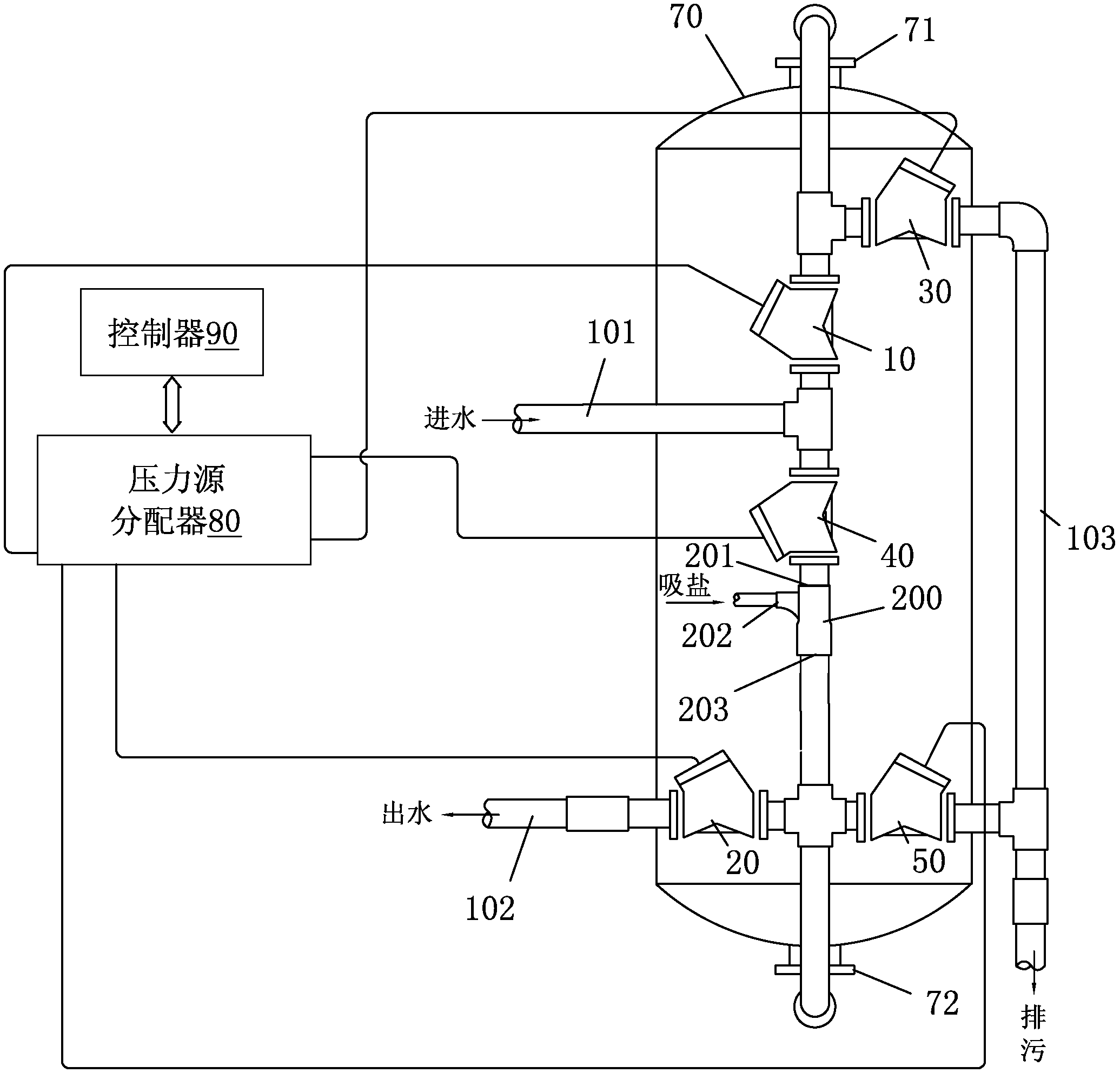

　　一種多閥控制水處理系統，其特征在于：它包括第一至第五隔膜閥，第一 隔膜閥的一輸水口與裝填有占樹脂罐體積90%～95%的鈉型離子樹脂的樹脂罐 的頂口連接，第一隔膜閥的另一輸水口依次經由第四隔膜閥、噴射器與樹脂罐 的底口連接，第一隔膜閥與第四隔膜閥之間相連的管道連接有進水管，噴射器 的吸鹽入口與飽和鹽水罐的輸出口連接，噴射器與樹脂罐的底口之間相連的管 道經由第二隔膜閥與出水管連接，第一隔膜閥與樹脂罐的頂口之間相連的管道 經由第三隔膜閥與排污管連接，噴射器與樹脂罐的底口之間相連的管道經由第 五隔膜閥與排污管連接，第一至第五隔膜閥的控制端口分別與壓力源分配器的 相應控制端口連接，壓力源分配器的控制信號傳輸端與控制器的控制信號傳輸 端連接。

　　本實用新型的優點是：

　　1、本實用新型系統通過多閥控制方式實現了滿室床逆流再生軟化水處理 工藝，避免了再生過程中鈉型離子樹脂的保護層、工作層、失效層發生亂層現 象，并且充分利用了再生劑——鹽，鹽耗小，隨廢水排出的鹽極少，大大減小 了對環境所造成的二次污染。

　　2、本實用新型系統結構簡單，操作明了，無需復雜的程序設計，可實現 自動化控制，水量可調節，維護成本低，適于普遍推廣。

　　3、本實用新型系統既可實現大流量水處理，又可實現小流量水處理。當 要求處理的水量不同時，只需更換合適規格的隔膜閥即可。
