申請日2015.07.16

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/12

　　摘要

　　本實用新型公開了一種微型SBR污水處理器，包括SBR池體，SBR池體內底部設有若干曝氣頭，曝氣頭通過布風管連接有鼓風機，鼓風機連接有溶氧量自動監測裝置，溶氧量自動監測裝置連接有傳感器，SBR池體左側相應位置設有污水進水管，SBR池體上相應位置設有水位檢測器，污水進水管下方設有出水外排管和污泥外排管，污泥外排管上連接有放空管，放空管上設有放空電磁閥，污泥外排管上設置排泥電磁閥;溶氧量自動監測裝置包括主控芯片，主控芯片分別連接有放大驅動器、顯示器、穩流變壓裝置和輸入裝置，其中，主控芯片和放大驅動器分別與鼓風機和傳感器相連接，穩流變壓裝置連接有電源。

　　權利要求書

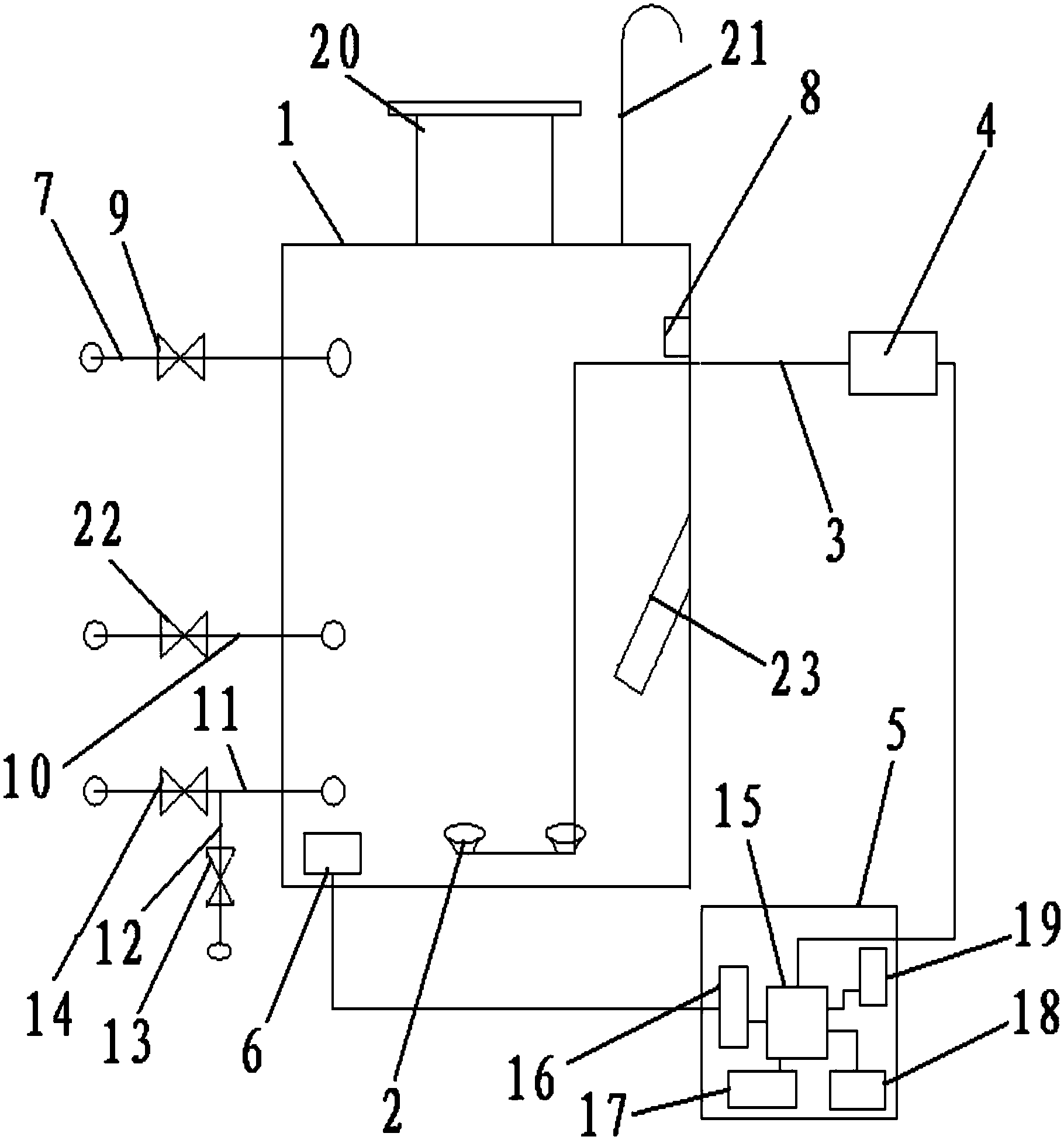

　　1.一種微型SBR污水處理器，包括SBR池體，其特征在于，所述SBR池體(1)內底部設有若干曝氣頭(2)，所述曝氣頭(2)通過布風管(3)連接有鼓風機(4)，所述鼓風機(4)連接有溶氧量自動監測裝置(5)，所述溶氧量自動監測裝置(5)連接有傳感器(6)，其中，所述傳感器(6)設于所述SBR池體(1)內，所述SBR池體(1)左側相應位置設有污水進水管(7)，所述SBR池體(1)上相應位置設有水位檢測器(8)，所述污水進水管(7)上設有與所述水位檢測器(8)相配合的電磁閥(9)，所述污水進水管(7)下方設有出水外排管(10)和污泥外排管(11)，所述污泥外排管(11)上連接有放空管(12)，所述放空管(12)上設有放空電磁閥(13)，所述污泥外排管(11)上設置排泥電磁閥(14);所述溶氧量自動監測裝置(5)包括主控芯片(15)，所述主控芯片(15)分別連接有放大驅動器(16)、顯示器(17)、穩流變壓裝置(18)和輸入裝置(19)，其中，所述主控芯片(15)和所述放大驅動器(16)分別與所述鼓風機(4)和所述傳感器(6)相連接，所述穩流變壓裝置(18)連接有電源。

　　2.根據權利要求1所述的微型SBR污水處理器，其特征在于，所述SBR池體(1)頂端中部設有人孔(20)，所述人孔(20)一側的所述SBR池體(1)上設有排氣管(21)。

　　3.根據權利要求1所述的微型SBR污水處理器，其特征在于，所述出水外排管(10)位于所述污泥外排管(11)上方。

　　4.根據權利要求3所述的微型SBR污水處理器，其特征在于，所述出水外排管(10)上設有出水控制閥(22)。

　　5.根據權利要求3所述的微型SBR污水處理器，其特征在于，所述SBR池體(1)池壁上設有若干潷水器(23)。

　　說明書

　　一種微型SBR污水處理器

　　技術領域

　　本實用新型涉及污水處理技術領域，具體來說，涉及一種微型SBR污水處理器。

　　背景技術

　　SBR法是序批式反應器，從SBR的整個工藝過程來看，SBR工藝采用間歇運行方式，SBR反應池在不同時間發揮不同的作用，該工藝將處理過程分為進水、曝氣、沉淀、出水(排泥可并入出水時序)這四個時序，完成這四個時序所用時間稱為周期。第一個時序?yàn)檫M(jìn)水，污水在該時段內連續進入處理池內，直至達到最高運行液位;第二個時序?yàn)槠貧猓�在該時段內不進水也不排水，但開啟曝氣系統為反應池曝氣，此時污染物質進行生化分解：第三個時序?yàn)槌恋�，在該時段內不進水或排水，也不曝氣，反應池處于靜沉狀態，進行高效泥水分離;第四個時序?yàn)榕潘�，在該時段內將分離出的上清液通過洋水器連續排出，潷水器在液壓動力下緩慢下降，池內液位也隨之下降，撇水量在l/6-1/4池深，同時排放剩余污泥�，F(xiàn)在SBR工藝己經得到廣泛的工程應用，但是由于該工藝的操作過程比較繁瑣，與其它工藝相比較SBR所需控制的參變量較多，對儀表的精度和可靠性有較高的要求，自動化控制水平很低，限制了SBR工藝的發展和推廣。

　　所以，研制出一種使用時智能化程度高、凈化效果好、出水水質好和操作簡單的污水處理器，便成為業內人士亟需解決的問題。

　　實用新型內容

　　針對相關技術中上述的目前市場上缺乏使用時智能化程度高、凈化效果好、出水水質好和操作簡單的污水處理器的問題，本實用新型提出一種微型SBR污水處理器，能夠有效解決傳統污水處理器使用時智能化程度低、凈化效果差、出水水質差和操作復雜的問題。

　　為實現上述技術目的，本實用新型的技術方案是這樣實現的：

　　一種微型SBR污水處理器，包括SBR池體(序批式活性污泥池)，所述SBR池體(序批式活性污泥池)內底部設有若干曝氣頭，所述曝氣頭通過布風管連接有鼓風機，所述鼓風機連接有溶氧量自動監測裝置，所述溶氧量自動監測裝置連接有傳感器，其中，所述傳感器設于所述SBR池體(序批式活性污泥池)內，所述SBR池體(序批式活性污泥池)左側相應位置設有污水進水管，所述SBR池體(序批式活性污泥池)上相應位置設有水位檢測器，所述污水進水管上設有與所述水位檢測器相配合的電磁閥，所述污水進水管下方設有出水外排管和污泥外排管，所述污泥外排管上連接有放空管，所述放空管上設有放空電磁閥，所述污泥外排管上設置排泥電磁閥;所述溶氧量自動監測裝置包括主控芯片，所述主控芯片分別連接有放大驅動器、顯示器、穩流變壓裝置和輸入裝置，其中，所述主控芯片和所述放大驅動器分別與所述鼓風機和所述傳感器相連接，所述穩流變壓裝置連接有電源。

　　進一步的，所述SBR池體(序批式活性污泥池)頂端中部設有人孔，所述人孔一側的所述SBR池體(序批式活性污泥池)上設有排氣管。

　　進一步的，所述出水外排管位于所述污泥外排管上方。

　　進一步的，所述出水外排管上設有出水控制閥。

　　進一步的，所述SBR池體(序批式活性污泥池)池壁上設有若干潷水器。

　　本實用新型的有益效果：通過水位檢測器和溶氧量自動監測裝置以及若干電磁閥的作用，有效的提高了污水處理器的智能化程度高，并且凈化效果好、出水水質好和操作簡單，進而使這種微型SBR污水處理器擁有更廣闊的發展空間。
