申請日2015.07.09

　　公開(公告)日2015.12.16

　　IPC分類號B01F15/00

　　摘要

　　本實用新型涉及一種水處理用攪拌機。本實用新型的結構包括電機、減速機及聯軸器依次相連，減速機上設置減速機支架，減速機支架與安裝板相連，安裝板與鋼支架相連;攪拌軸上端與聯軸器相連，下部設置攪拌槳，攪拌軸最下端設置底部支架。本實用新型的一種水處理用攪拌機和現有技術相比，具有設計科學、制作簡單，方便了安裝工作，提高了安裝效率。

　　權利要求書

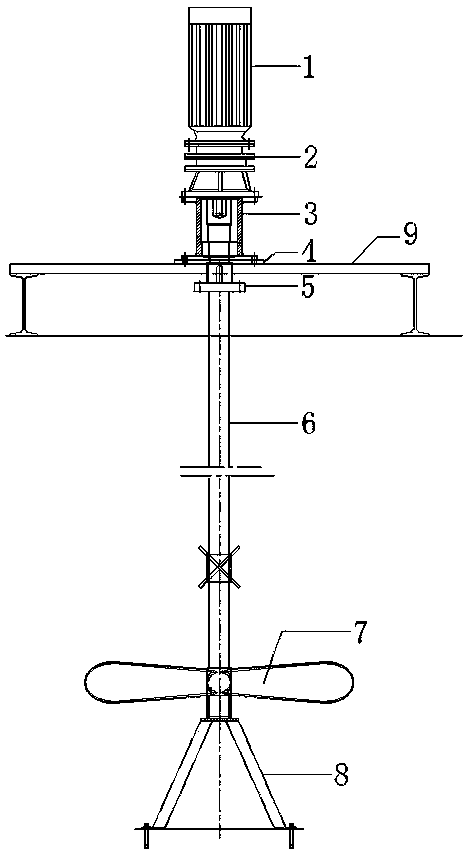

　　1.一種水處理用攪拌機，結構包括電機(1)、減速機(2)及聯軸器(5)依次相連，其特征在于:減速機(2)上設置減速機支架(3)，減速機支架(3)與安裝板(4)相連，安裝板(4)與鋼支架(9)相連;攪拌軸(6)上端與聯軸器(5)相連，下部設置攪拌槳(7)，攪拌軸(6)最下端設置底部支架(8)。

　　2.根據權利要求1所述的一種水處理用攪拌機，其特征在于：所述的安裝板(4)是厚度為12mm，邊為300mm的正方形碳鋼板，中間設置直徑為200mm的圓孔(10)，圓孔(10)周圍均布直徑12mm的通孔(11)的數量為6個。

　　說明書

　　一種水處理用攪拌機

　　技術領域

　　本實用新型涉及一種水處理用攪拌機，尤其是設置了安裝板的一種水處理用攪拌機。

　　背景技術

　　目前，攪拌機在環境保護水處理方面有著廣泛的應用�，F(xiàn)有的水處理用攪拌機的結構主要由電機，減速機支架和攪拌槳等組成。設備現場安裝時需要對準減速機支架上的螺栓孔，在現場的支撐件上進行打眼，以便現場固定攪拌機。這樣的結構使得安裝非常不方便，打眼困難大，效率很低。

　　發明內容

　　本實用新型的技術任務是針對以上現狀的不足之處，提供一種安裝方便的一種水處理用攪拌機。

　　本實用新型解決其技術問題所采用技術方案是：本實用新型的一種水處理用攪拌機，結構包括電機、減速機及聯軸器依次相連，減速機上設置減速機支架，減速機支架與安裝板相連，安裝板與鋼支架相連;攪拌軸上端與聯軸器相連，下部設置攪拌槳，攪拌軸最下端設置底部支架。

　　所述的安裝板是厚度為12mm，邊為300mm的正方形碳鋼板，中間設置直徑為200mm的圓孔，圓孔周圍均布直徑12mm的通孔6個。

　　本實用新型的一種水處理用攪拌機和現有技術相比，具有以下特點：本實用新型通過設置安裝板，方便了攪拌機的現場安裝，減少了安裝的工作量，縮短了安裝工期，降低了安裝費用。
