申請日2015.07.16
公開(公告)日2015.12.09
IPC分類號C02F9/14
摘要
本發明提供了一種化工污水深度處理系統，包括粗格柵、提升泵房、細格柵、轉鼓微濾機、酸堿調節池、絮凝池沉淀池、PVA凝膠池、沉淀池、膜生物反應器、二沉池、EV纖維濾池、超聲波消毒池、紫外線消毒池、出水提升泵房，所述絮凝池沉淀池、沉淀池、二沉池同時還分別連接有淤泥濃縮池，所述淤泥濃縮池的出口連接有淤泥脫水間;所述絮凝劑按質量分數包括以下組分：堿法造紙污泥：100份;亞硫酸鈉或硫代硫酸鈉：25-30份;3-氯-2-羥丙基-三甲基氯化銨：45-55份。經過本發明的化工污水深度處理系統，水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(?GB18918-2002)一級A的排放標準。
權利要求書

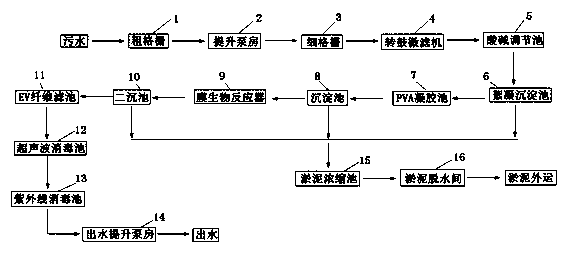

1.一種化工污水深度處理系統，其特征在于：包括粗格柵(1)、提升泵房(2)、細格柵(3)、轉鼓微濾機(4)、酸堿調節池(5)、絮凝池沉淀池(6)、PVA凝膠池(7)、沉淀池(8)、膜生物反應器(9)、二沉池(10)、EV纖維濾池(11)、超聲波消毒池(12)、紫外線消毒池(13)、出水提升泵房(14)，上述裝置通過管道依次連接;所述絮凝池沉淀池(6)、沉淀池(8)、二沉池(10)同時還分別連接有淤泥濃縮池(15)，所述淤泥濃縮池(15)的出口連接有淤泥脫水間(16);
所述絮凝池沉淀池(6)采用的絮凝劑按質量分數包括以下組分：
堿法造紙污泥：100份;
亞硫酸鈉或硫代硫酸鈉：25-30份;
3-氯-2-羥丙基-三甲基氯化銨：45-55份。
2.根據權利要求1所述的化工污水深度處理系統，其特征在于：所述粗格柵(1)的柵距為20-25mm,所述細格柵(3)的柵距為8-10mm。
3.根據權利要求1所述的化工污水深度處理系統，其特征在于：所述PVA凝膠池(7)內填充有球形的PVA凝膠顆粒，所述PVA凝膠顆粒的平均粒徑為5mm，所述PVA凝膠顆粒的體積占PVA凝膠池(7)有效體積的1/8-1/10。
4.根據權利要求3所述的化工污水深度處理系統，其特征在于：所述PVA凝膠池(7)內設有孔徑≤5mm的格柵，所述PVA凝膠池(7)的運行溫度為30-35℃。
5.根據權利要求1所述的化工污水深度處理系統，其特征在于：所述減法造紙污泥為減法造紙生產過程中產生的廢水經過鐵鹽混凝沉淀、污泥脫水風干后回收所得，其中按質量分數包括：水5-10%、木質素40-45%、纖維素8-12%，其余成分為泥土沙粒及無機鹽雜質。
6.根據權利要求1所述的化工污水深度處理系統，其特征在于：所述酸堿調節池(5)內設有導流槽和對流廊道。
7.根據權利要求1所述的化工污水深度處理系統，其特征在于：所述膜生物反應器(9)為動態膜生物反應器，膜材料采用活性炭海綿，孔徑為500um，厚1cm;膜組件的排列方式為橫向、縱向各2排，每排單獨出水。
說明書
一種化工污水深度處理系統
技術領域
本發明涉及一種化工污水深度處理系統，屬于污水處理技術領域。
背景技術
我國的工業企業污水排放量處于較高的水平，2010年02月25日國家環境保護部公布的《第一次全國污染源普查公報》顯示：2007年，全國工業廢水產生量為738.33億噸，經140652套工業廢水處理設施處理的量約為458.52億噸，處理率約為62%。工業企業的污水處理問題一直成為制約工業經濟發展的首要問題。
工業污水中化工企業的污水排放占了很大的一部分比重，制藥污水屬于化工污水的一大類，制藥過程中常常需要用到許多有機或無機的化工試劑，最后生產過程中產生的污水除了含有大量的有機和無機污染物外，還含有大量的危害人類身體健康的有害微生物，若不經過處理直接排放，必將會對生態環境以及人類健康產生嚴重的危害。而目前隨著人們的環保意識的增強，對污水處理的關注也越發增強。
同時，目前，我國對污水處理的標準要求越來越高。比如江蘇省為了保護太湖環境，在太湖水污染治理工作方案中就要求環太湖地區所有的污水處理廠的出水需執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準和更為嚴格的地方污染物排放標準。此標準相較于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準而言，對污水處理中的BOD5、CODCr、SS、TN、NH3-N、TP等要求越發嚴格。
以往，對于污水的處理基本上采用以下處理工藝流程：污水進水→進水泵房→初沉池→生物反應池→二沉池→消毒池→排水，這種污水處理工藝流程不能夠充分處理掉污水中的污染物及雜質。
因此，為了保護環境，也為了工業經濟的發展，有必要開發出一種新的污水處理系統，該系統可以對污水進行深度處理，使得處理后的水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。
發明內容
發明目的：本發明的目的是為了解決現有技術的不足，提供一種化工污水深度處理系統。
技術方案：為了實現以上目的，本發明的一種化工污水深度處理系統，包括粗格柵、提升泵房、細格柵、轉鼓微濾機、酸堿調節池、絮凝池沉淀池、PVA凝膠池、沉淀池、膜生物反應器、二沉池、EV纖維濾池、超聲波消毒池、紫外線消毒池、出水提升泵房，上述裝置通過管道依次連接;所述絮凝池沉淀池、沉淀池、二沉池同時還分別連接有淤泥濃縮池，所述淤泥濃縮池的出口連接有淤泥脫水間;
所述絮凝池沉淀池采用的絮凝劑按質量分數包括以下組分：
堿法造紙污泥：100份;
亞硫酸鈉或硫代硫酸鈉：25-30份;
3-氯-2-羥丙基-三甲基氯化銨：45-55份。
本發明中提升泵房中設有進水泵，主要是實現污水的一次提升，以實現后續處理工藝的重力流;
由于污水中含有大量的懸浮物和漂浮物，其進入水處理構筑物會沉入水底或浮于水面，對設備的正常運行帶來影響，使其難以發揮應有的功效，必須予以去除。為了去除這些懸浮或漂浮物質，因此在進水泵提升前設置了粗格柵，進水泵提升后設置了細格柵，設置的粗格柵和細格柵就可以截留不同粒徑的懸浮物或漂浮物，減輕后續處理設備的壓力;
設有的轉鼓微濾機相較于普通的過濾設備，能從水中去除有機、無機碎片和各種類型的浮游植物、藻類或纖維紙漿等，可以減輕后續反應系統的壓力;
設有的酸堿調節池可以將進入池中的污水進行pH調節，將pH到合適的數值，以便于實施下一步的去污處理程序;
設有的絮凝沉淀池，通過在絮凝區加入絮凝劑，對污水中的雜質進行絮凝反應，然后在沉淀區進行沉淀，可去除污水中40%-55%的SS、20%-30%的BOD，降低后續構筑物的負荷;
設有的PVA凝膠池，利用多孔的PVA生物填料，對污水進行處理，PVA不同于一般生物填料，PVA小球不僅表面可以有效地對微生物進行富集，而且其內部具有無數的微小孔洞也可供大量的微生物進行有效富集，從而大大地提高了PVA反應器內生物量，具有較高的容積負荷與良好的污泥減量效果，尤其是CODCr去除效果更為優異，同時PVA凝膠小球有良好的親水性，相比比其它好氧工藝，PVA工藝具有更快的啟動速度;
設有的沉淀池，對經過PVA凝膠池處理的污水進行固液分離，分離出的清液進入下一步的后續處理，分離出的淤泥進入淤泥濃縮池進行后續反應;
設有的膜生物反應器，可以對沉淀池中流出的清液進行處理，利用莫得特性可以很好地去除污水中的CODcr、TN和TP，其除去率可以分別達到70%、50%、60%;
設有的二沉池，對經過膜生物反應器處理的水進行再次沉淀，進行固液分離，分離出的清液進入下一步的后續處理，分離出的淤泥進入淤泥濃縮池進行后續反應;
設有EV纖維濾池，對經過二沉池后得到的清液進行再一次的過濾處理，該濾池相對于普通的過濾設備而言，該EV纖維濾池采用旋翼式纖維濾料，相對于其它類型濾料，旋翼式纖維濾料具有以下特點：(1)既具有顆粒濾料的特性，同時也具有纖維濾料特性的雙重特點;(2)能形成十分理想的濾床，其空隙率在水平面上是均勻一致的，在垂直面上由上而下是呈上大下小梯度變化分布，能同時保證高精度過濾和高濾速過濾;(3)反沖洗徹底、用水量少：反沖洗時旋翼帶動纖維絲束旋轉、搖擺，相互沖擊，加速了纖維絲束上附著的懸浮顆粒的分離，提高濾料的清洗速度，節約反沖洗用水量;(4)經表面處理后具有疏油性，運行時不易纏繞，不易打結且耐反沖洗。因此采用EV纖維濾池能夠有效去除80%以上的SS，對BOD5和COD也有30%-50%的去除率;
設有超聲波消毒池，充分利用超聲波的性質，可以很好的除去污水中的CODCr、NH3-N等物質，同時，將超聲技術與紫外線結合使用，其消毒效果遠遠優于單獨使用紫外線消毒，可以使難降解有機物的去除效果更加理想，同時，超聲波技術的可控性強，易于調整運行狀態，對廢水水質水量的變化適應性強;
設有的紫外線消毒池進一步對水進行紫外線消毒處理，紫外光能量使水中的細菌、病毒以及其它致病體的DNA內部結構遭到破壞，失去活性而殺滅，水質得到消毒凈化;
在紫外線消毒池的后端設有出水提升泵房，可以確保去污后的出水排放的順暢;
采用的絮凝劑，是利用回收的污泥制備出的絮凝劑，即可以充分回收利用污泥，有可以得到一種新的絮凝劑，相對于普通的鋁鹽和鐵鹽絮凝劑而言，其絮凝效果更好。
所述粗格柵的柵距為20-25mm,所述細格柵的柵距為8-10mm。
所述PVA凝膠池內填充有球形的PVA凝膠顆粒，所述PVA凝膠顆粒的平均粒徑為5mm，所述PVA凝膠顆粒的體積占PVA凝膠池有效體積的1/8-1/10。球形的凝膠顆粒，其與水的接觸面積最大，可以使得相同材料下的填料，其處理效果最好，同時，采用的凝膠顆粒體積，在此用量下既可以保證污水處理效果有不至于浪費材料。
所述PVA凝膠池內設有孔徑≤5mm的格柵，所述PVA凝膠池的運行溫度為30-35℃。在此溫度下，凝膠材料對污水的處理效果最好，同時設有的格柵可以防止防止PVA小球流失，以保證PVA小球的污水處理效果。
所述減法造紙污泥為減法造紙生產過程中產生的廢水經過鐵鹽混凝沉淀、污泥脫水風干后回收所得，其中按質量分數包括：水5-10%、木質素40-45%、纖維素8-12%，其余成分為泥土沙粒及無機鹽雜質。
所述酸堿調節池內設有導流槽和對流廊道。導流槽對來水均勻分布并使之形成溢流跌曝形式，對流廊道使各路廢水產生對流，原水混合均質，以保證后續處理的最佳效果。
所述膜生物反應器為動態膜生物反應器，膜材料采用活性炭海綿，孔徑為500um，厚1cm;膜組件的排列方式為橫向、縱向各2排，每排單獨出水�；钚蕴亢＞d作為動態膜生物反應器的膜基材，可將活性炭的吸附性能和海綿的過濾性能有機結合，活性炭海綿是采用高分子粘結材料將優質、吸附性能較強粉狀催化活性炭附載于聚氨酯發泡載體上制成的過濾材料，其含炭量在30-50%，具有良好的吸附性能;同時，活性炭海綿具有海綿的一些特性，如較高的孔隙率、良好的過濾性能等，使得抗膜污染能力得到增強。
有益效果：本發明提供的化工污水深度處理系統與現有技術相比，具有以下優點：
本發明的化工污水深度處理系統，將生物處理(PVA凝膠池處理、膜生物反應器處理)和物理處理(EV纖維濾池過濾)、化學處理(絮凝沉淀池處理)相結合，可以實現對污水進行深度處理，使得污水處理效果更為優越，同時還降低了能耗，經過本發明的化工污水深度處理系統，水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準;同時絮凝池中利用回收的造紙污泥制備而言的絮凝劑，即節約了資源，又提高了絮凝的效果。
