申請日2015.06.19

　　公開(公告)日2015.09.30

　　IPC分類號G05B19/418

　　摘要

　　本發明公開了一種村鎮污水廠及泵站運營監控管理系統及方法。村鎮污水廠及泵站運營監控管理系統包括調度管理中心、監控層、網絡層。調度管理中心用于接收監控層反饋過來的數據信息，并對該數據信息進行綜合集成、分析和管理，對監控層發出指令，統一調度。監控層用于對運行數據信息進行實時采集，將數據信息實時反饋給調度管理中心，并接收和執行調度管理中心發出的指令。網絡層用于實現數據的傳輸。采用本發明能實時獲取各村鎮污水處理站設備運行信息、工藝數據及視頻監控信息，并實時反饋到公司總部或調度中心，方便了對各個污水處理站統一管理，實現對各個污水處理站的實時監視與控制，進一步提高了現代化的管理水平。

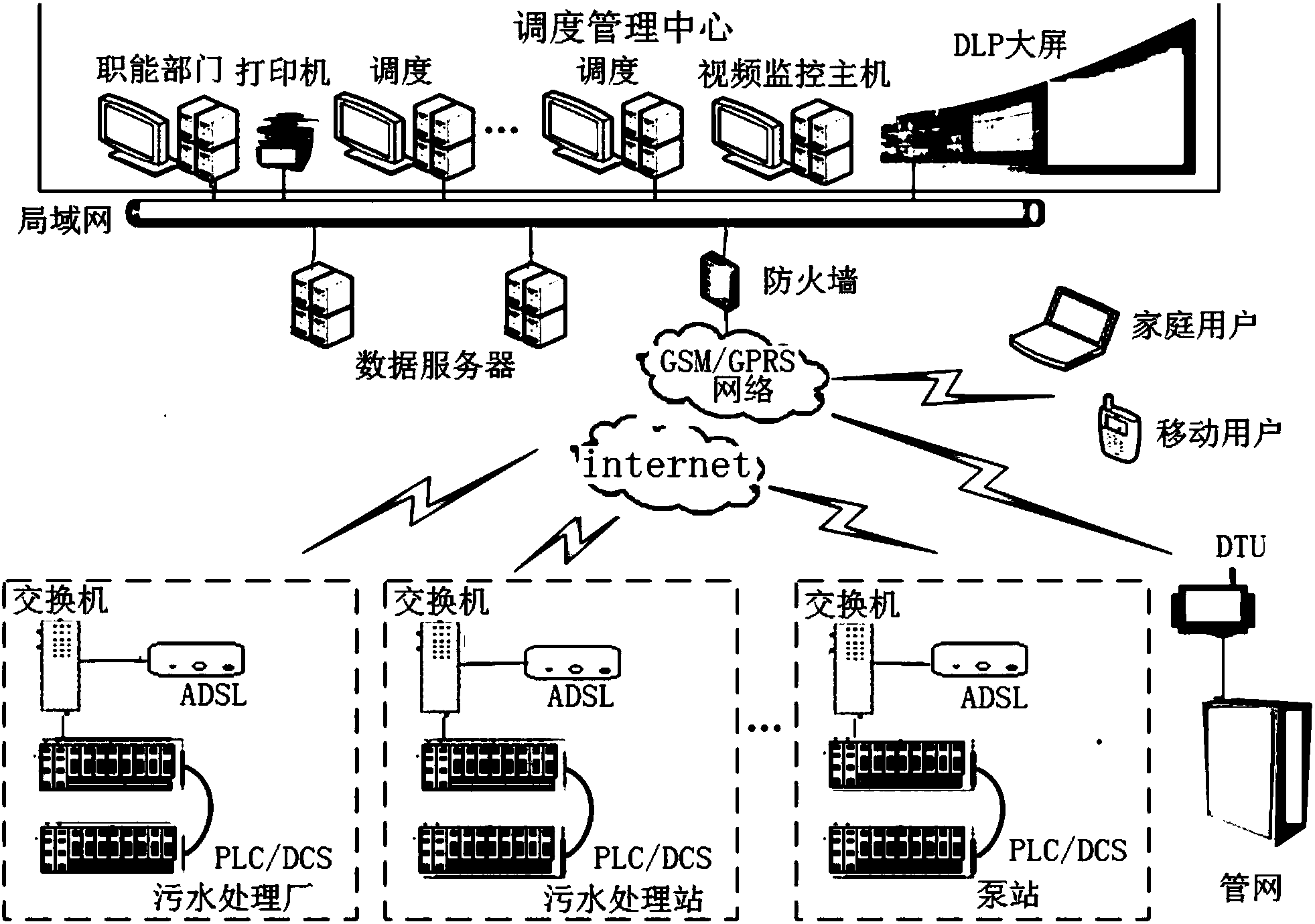

　　摘要附圖



　　權利要求書

　　1.一種村鎮污水廠及泵站運營監控管理系統，其特征是，包括調度管理中心、監控層、網 絡層;

　　所述調度管理中心用于接收監控層反饋過來的數據信息，并對該數據信息進行綜合集 成、分析和管理，將實時數據、歷史數據及綜合的數據形成生產管理信息，提供決策依據， 根據接收到的信息和分析結果對監控層發出指令，進行操控，統一調度;

　　所述監控層用于對污水處理廠、污水處理站、泵站、管網的運行數據信息進行實時采集， 將數據信息實時反饋給調度管理中心，并接收和執行調度管理中心發出的指令;

　　所述網絡層用于實現數據的傳輸。

　　2.根據權利要求1所述的村鎮污水廠及泵站運營監控管理系統，其特征是，所述監控層包 括污水處理廠監控裝置、污水處理站監控裝置、泵站監控裝置、管網監控裝置，分別安裝于 污水處理廠、污水處理站、泵站、管網處;所述監控層還用于對實時采集到的污水處理廠、 污水處理站、泵站、管網的運行數據信息進行初步分析和整理，以及，實現對污水處理廠、 污水處理站、泵站、管網的實時監視與控制。

　　3.根據權利要求2所述的村鎮污水廠及泵站運營監控管理系統，其特征是，所述污水處理 站監控裝置還包括監控計算機，所述監控計算機上安裝有用于采集數據的污水處理站軟件系 統，所述污水處理站軟件系統設有二個不同的數據通道：分別用于實時數據上傳和歷史數據 上傳;

　　所述調度管理中心包括以下調度管理模塊：批次管理模塊、設備運行管理模塊、工藝曲 線模塊、事故診斷模塊。

　　4.根據權利要求2所述的村鎮污水廠及泵站運營監控管理系統，其特征是，所述污水處理 廠監控裝置、污水處理站監控裝置、泵站監控裝置、管網監控裝置均包括視頻監控裝置、傳 感器、連接視頻監控裝置和傳感器的PLC控制器、連接PLC控制器的交換機和連接交換機的 調制解調器;所述管網監控裝置還包括無線傳輸設備。

　　5.根據權利要求1所述的村鎮污水廠及泵站運營監控管理系統，其特征是，所述管網的運 行數據信息包括管道壓力、溫度、流量;通過無線方式將管網的運行數據信息直接上傳到調 度管理中心;

　　所述村鎮污水廠及泵站運營監控管理系統還包括調度管理中心實時數據庫和歷史數據庫、安 裝于調度管理中心的軟件系統，以及，安裝于各污水處理廠監控裝置、污水處理站監控裝置、 泵站監控裝置中的軟件系統;所述網絡層包括VPN網絡和無線網絡。

　　6.根據權利要求1所述的村鎮污水廠及泵站運營監控管理系統，其特征是，所述調度管理 中心包括實時監控系統和歷史數據分析調度系統;

　　所述實時監控系統包括工程師站和操作員站，所述工程師站與操作員站互為冗余;所述 工程師站用于對所有污水處理廠、污水處理站、泵站、污泥處置廠、管網進行集中監控系統 工程的開發和調試;所述操作員站用于實現對所有污水處理廠、污水處理站、泵站、污泥處 置廠、管網進行遠程實時監視和控制，進行實時動畫顯示各個現場工藝和設備狀態，進行直 觀的實時數據曲線、報表的顯示，進行實時報警信息顯示、事件查詢;

　　所述歷史數據分析調度系統包括歷史數據庫以及數據分析計算軟件、報警計算軟件、 調度計算軟件、數據展示軟件和數據發布軟件;所述數據展示軟件用于以圖形化的方式將各 種計算調度過程和結果展示給用戶看，其中包括對各個廠站運營狀況的分析統計、水污染處 理效果的監管、各種機械設備運行保養維護及故障記錄和分析、運營成本分析統計、管網— 泵站—污水處理站—污泥處置廠之間協調工作的調度情況。

　　7.一種村鎮污水廠及泵站運營監控管理方法，其特征是，根據村鎮污水處理站點多面廣、 地理位置分散的特點，設置一個調度管理中心，在各污水處理廠、污水處理站、泵站、管網 處分別建立監控裝置組成監控層，調度管理中心和監控層之間通過網絡層傳輸數據信息，實 時獲取監控層實時采集到的各污水處理廠、污水處理站、泵站、管網的運行數據信息，調度 管理中心對監控層反饋過來的數據信息進行綜合集成、分析和管理，將實時數據、歷史數據 及綜合的數據形成生產管理信息，提供決策依據，根據接收到的信息和分析結果對監控層發 出指令，進行操控，統一調度，通過監控層實現對污水處理廠、污水處理站、泵站、管網的 實時監視與控制。

　　8.根據權利要求7所述的村鎮污水廠及泵站運營監控管理方法，其特征是，采用權利要求1 至6中任一項所述的村鎮污水廠及泵站運營監控管理系統進行村鎮污水廠及泵站運營監控管 理;

　　在污水處理站監控裝置的監控計算機上安裝ChiticIOServer軟件，通過OPC方式從現 有的組態軟件系統采集數據;對實時數據上傳和歷史數據上傳采用不同的數據通道; ChiticIOServer軟件負責采集污水處理站實時數據上傳給調度管理中心，并且接收調度管理 中心的控制命令，實現對各個污水處理站的實時監視與控制，保證數據的實時性和控制命令 實時準確下發;在通訊正常的情況下通過OPC方式從現有組態軟件獲取實時數據直接上發到 調度管理中心進行數據存儲，當網絡狀況不好或者網絡中斷時，ChiticIOServer通過數據緩 存功能在當?shù)赜脖P存儲歷史數據，網絡恢復后再將數據上傳到調度管理中心，保證歷史數據 的完整性;

　　泵站監控裝置采用ChiticEKS+ChiticIOServer組態軟件實現對現場工藝數據、電氣參 數、設備運行狀態、報警信息進行采集和控制;ChiticIOServer軟件同時向調度管理中心提 供實時數據并接收調度管理中心的調度控制命令;采用ChiticIOServer軟件實現實時數據 直接上傳到調度管理中心，通過數據緩存功能保證數據的完整性;

　　管網監控裝置將管道壓力、溫度、流量，通過無線方式直接上傳到調度管理中心。

　　9.根據權利要求7所述的村鎮污水廠及泵站運營監控管理方法，其特征是，

　　在實時監控系統中設置工程師站和操作員站，工程師站與操作員站互為冗余;在工程師 站安裝ChiticEKS+ChiticIOServer軟件，通過工程師站實現對所有污水處理站、泵站、污 泥處置廠、管網集中監控系統工程的開發和調試;通過操作員站實現對所有污水處理站、泵 站、污泥處置廠、管網的遠程實時監視和控制、進行實時動畫顯示各個現場工藝和設備狀態、 直觀的實時數據曲線、報表、實時報警信息顯示、事件查詢;

　　在歷史數據分析調度系統中，通過安裝Chitic歷史數據管理軟件，搭建chitic歷史數 據分析調度系統的平臺，通過磁盤陣列方式實現冗余;并在管理網中增加冗余的實時數據服 務器，對實時監控系統和歷史數據分析調度系統中的數據進行接收、壓縮、計算、分析后再 進行儲存，向管理網的用戶提供歷史數據及實時數據的查詢;

　　在歷史數據分析調度系統中，通過安裝數據展示軟件，以圖形化的方式將各種計算調 度過程和結果展示給系統用戶，其中包括對各個廠站運營狀況的分析統計、水污泥處理效果 的監管、各種機械設備運行保養維護及故障記錄和分析、運營成本分析統計、管網—泵站— 污水處理站—污泥處置廠之間協調工作的調度情況;

　　通過安裝Chitic WEB SERVER軟件和在web服務器中安裝數據發布軟件，實現遠程瀏 覽，使用戶通過授權，能通過IE瀏覽器訪問歷史數據分析調度系統。

　　10.根據權利要求7所述的村鎮污水廠及泵站運營監控管理方法，其特征是，

　　實時監控與數據存儲均采用冗余方式;根據公司維護的每個污水處理站、泵站的實際情 況，監控層通過安全防護網關以opc標準進行數據交換，把數據送入冗余的數據庫服務器; 對工程師站不能授權opc server的，采用數據采集網關通過協議轉換，把采集數據主動送 往相應的實時數據庫;

　　所述村鎮污水廠及泵站運營監控管理方法還包括：將實時采集的各種數據周期性地送到 文件歸檔，同時根據需要將報警信息進行發布;進行歷史數據存儲;進行統計數據處理;進 行數據二次計算;進行事件觸發管理;進行自我診斷和自我恢復。

　　說明書

　　一種村鎮污水廠及泵站運營監控管理系統及方法

　　技術領域

　　本發明涉及污水處理技術領域。

　　背景技術

　　由于村鎮污水處理站地理分布遙遠，點多面廣，分布的地理位置非常分散，設施運維管 理困難，實時獲取各村鎮污水處理站設備運行信息、工藝數據及視頻監控信息受到地域限制 及通信服務普及程度不同的影響，無法實時反饋到公司總部或調度中心，這為公司對各個污 水處理站統一管理造成了諸多不便。

　　現有技術中，申請?zhí)枮?01110061637.8的中國發明公開了一種污水處理過程遠程監控 系統及其實現方法，方法為：采集實時監控數據并寫入企業WEB服務器數據庫;企業WEB服 務器通過標準http協議發布實時數據，并映射為Internet服務器;當客戶瀏覽Web服務器 時，直接在瀏覽器中獲取數據;監控系統包括現場設備及管理設備，現場設備中的現場儀表 將采集到的現場數據送至PLC用以控制執行部件，同時PLC經工業交換機與工控機及服務器 進行數據交互;管理設備中的工控機通過交換機與服務器進行通訊連接，服務器作為OPC客 戶端將數據發布到企業WEB服務器上。申請?zhí)枮?01210533307.9的中國發明專利申請公開 了一種用于污水廠的運營管理系統，包括：工藝運行監控裝置、運營報表管理裝置、設備管 理裝置、審批流程裝置和數據庫服務器，數據庫服務器存儲所述工藝運行監控裝置、所述運 營報表管理裝置、所述設備管理裝置、所述審批流程裝置和所述資料管理裝置工作過程中的 數據。該系統能夠?qū)Ω魑鬯畯S的運行情況進行遠程實時管理和監控，節省人力差旅成本，提 高了工作效率，使業務更加規范化。申請?zhí)枮?01320041437.0的中國實用新型涉及污水處 理領域，公開了一種農村污水一體化處理設備，包括污水處理裝置和智能監控一體機，所述 的污水處理裝置包括調節池、厭氧池、兼氧池、接觸氧化池、二沉池及清水池，所述調節池、 厭氧池、兼氧池、接觸氧化池、二沉池、清水池順序設置且通過管道依次連通，所述厭氧池、 兼氧池、接觸氧化池內分別設有彈性填料，所述二沉池內設置污泥回流泵，且通過管道與厭 氧池相連通。

　　發明內容

　　本發明所要解決的技術問題是，提供一種村鎮污水廠及泵站運營監控管理系統及方法， 其能實時獲取各村鎮污水處理站的運行數據信息，并能將數據信息反及時反饋到調度管理中 心，從而實現對各個污水處理站的實時監視與控制。

　　本發明的技術方案是：一種村鎮污水廠及泵站運營監控管理系統，包括調度管理中心、 監控層、網絡層。所述調度管理中心用于接收監控層反饋過來的數據信息，并對該數據信息 進行綜合集成、分析和管理，將實時數據、歷史數據及綜合的數據形成生產管理信息，提供 決策依據，根據接收到的信息和分析結果對監控層發出指令，進行操控，統一調度。所述監 控層用于對污水處理廠、污水處理站、泵站、管網的運行數據信息進行實時采集，將數據信 息實時反饋給調度管理中心，并接收和執行調度管理中心發出的指令。所述網絡層用于實現 數據的傳輸。

　　所述監控層包括污水處理廠監控裝置、污水處理站監控裝置、泵站監控裝置、管網監控 裝置，污水處理廠監控裝置、污水處理站監控裝置、泵站監控裝置、管網監控裝置分別安裝 于污水處理廠、污水處理站、泵站、管網處;所述監控層還用于對實時采集到的污水處理廠、 污水處理站、泵站、管網的運行數據信息進行初步分析和整理，以及，實現對污水處理廠、 污水處理站、泵站、管網的實時監視與控制。

　　所述污水處理站監控裝置還包括監控計算機，所述監控計算機上安裝有用于采集數據的 污水處理站軟件系統，所述污水處理站軟件系統設有二個不同的數據通道：分別用于實時數 據上傳和歷史數據上傳。所述調度管理中心包括以下調度管理模塊：批次管理模塊、設備運 行管理模塊、工藝曲線模塊、事故診斷模塊。

　　所述污水處理廠監控裝置、污水處理站監控裝置、泵站監控裝置、管網監控裝置均包括 視頻監控裝置、傳感器、連接視頻監控裝置和傳感器的PLC控制器、連接PLC控制器的交換 機和連接交換機的調制解調器;所述管網監控裝置還包括無線傳輸設備。

　　所述管網的運行數據信息包括管道壓力、溫度、流量;通過無線方式將管網的運行數據 信息直接上傳到調度管理中心。所述村鎮污水廠及泵站運營監控管理系統還包括調度管理中 心實時數據庫和歷史數據庫、安裝于調度管理中心的軟件系統，以及，安裝于各污水處理廠 監控裝置、污水處理站監控裝置、泵站監控裝置中的軟件系統;所述網絡層包括VPN網絡和 無線網絡。

　　所述調度管理中心包括實時監控系統和歷史數據分析調度系統;所述實時監控系統包括 工程師站和操作員站，所述工程師站與操作員站互為冗余;所述工程師站用于對所有污水處 理廠、污水處理站、泵站、污泥處置廠、管網進行集中監控系統工程的開發和調試。所述操 作員站用于實現對所有污水處理廠、污水處理站、泵站、污泥處置廠、管網進行遠程實時監 視和控制，進行實時動畫顯示各個現場工藝和設備狀態，進行直觀的實時數據曲線、報表的 顯示，進行實時報警信息顯示、事件查詢。所述歷史數據分析調度系統包括歷史數據庫以及 數據分析計算軟件、報警計算軟件、調度計算軟件、數據展示軟件和數據發布軟件。所述數 據展示軟件用于以圖形化的方式將各種計算調度過程和結果展示給用戶看，其中包括對各個 廠站運營狀況的分析統計、水污染處理效果的監管、各種機械設備運行保養維護及故障記錄 和分析、運營成本分析統計、管網—泵站—污水處理站—污泥處置廠之間協調工作的調度情 況。

　　一種村鎮污水廠及泵站運營監控管理方法，根據村鎮污水處理站點多面廣、地理位置分 散的特點，設置一個調度管理中心，在各污水處理廠、污水處理站、泵站、管網處分別建立 監控裝置組成監控層，調度管理中心和監控層之間通過網絡層傳輸數據信息，實時獲取監控 層實時采集到的各污水處理廠、污水處理站、泵站、管網的運行數據信息，調度管理中心對 監控層反饋過來的數據信息進行綜合集成、分析和管理，將實時數據、歷史數據及綜合的數 據形成生產管理信息，提供決策依據，根據接收到的信息和分析結果對監控層發出指令，進 行操控，統一調度，通過監控層實現對污水處理廠、污水處理站、泵站、管網的實時監視與 控制。

　　所述村鎮污水廠及泵站運營監控管理方法，采用上述村鎮污水廠及泵站運營監控管理系 統進行村鎮污水廠及泵站運營監控管理。

　　在污水處理站監控裝置的監控計算機上安裝ChiticIOServer軟件，通過OPC方式從現 有的組態軟件系統采集數據;對實時數據上傳和歷史數據上傳采用不同的數據通道; ChiticIOServer軟件負責采集污水處理站實時數據上傳給調度管理中心，并且接收調度管理 中心的控制命令，實現對各個污水處理站的實時監視與控制，保證數據的實時性和控制命令 實時準確下發;在通訊正常的情況下通過OPC方式從現有組態軟件獲取實時數據直接上發到 調度管理中心進行數據存儲，當網絡狀況不好或者網絡中斷時，ChiticIOServer通過數據緩 存功能在當?shù)赜脖P存儲歷史數據，網絡恢復后再將數據上傳到調度管理中心，保證歷史數據 的完整性。

　　泵站監控裝置采用ChiticEKS+ChiticIOServer組態軟件實現對現場工藝數據、電氣參 數、設備運行狀態、報警信息進行采集和控制;ChiticIOServer軟件同時向調度管理中心提 供實時數據并接收調度管理中心的調度控制命令;采用ChiticIOServer軟件實現實時數據 直接上傳到調度管理中心，通過數據緩存功能保證數據的完整性。

　　管網監控裝置將管道壓力、溫度、流量，通過無線方式直接上傳到調度管理中心。

　　在實時監控系統中設置工程師站和操作員站，工程師站與操作員站互為冗余;在工程師 站安裝ChiticEKS+ChiticIOServer軟件，通過工程師站實現對所有污水處理站、泵站、污 泥處置廠、管網集中監控系統工程的開發和調試;通過操作員站實現對所有污水處理站、泵 站、污泥處置廠、管網的遠程實時監視和控制、進行實時動畫顯示各個現場工藝和設備狀態、 直觀的實時數據曲線、報表、實時報警信息顯示、事件查詢。

　　在歷史數據分析調度系統中，通過安裝Chitic歷史數據管理軟件，搭建chitic歷史 數據分析調度系統的平臺，通過磁盤陣列方式實現冗余;并在管理網中增加冗余的實時數據 服務器，對實時監控系統和歷史數據分析調度系統中的數據進行接收、壓縮、計算、分析后 再進行儲存，向管理網的用戶提供歷史數據及實時數據的查詢。在歷史數據分析調度系統中， 通過安裝數據展示軟件，以圖形化的方式將各種計算調度過程和結果展示給系統用戶，其中 包括對各個廠站運營狀況的分析統計、水污泥處理效果的監管、各種機械設備運行保養維護 及故障記錄和分析、運營成本分析統計、管網—泵站—污水處理站—污泥處置廠之間協調工 作的調度情況。通過安裝Chitic WEB SERVER軟件和在web服務器中安裝數據發布軟件，實 現遠程瀏覽，使用戶通過授權，能通過IE瀏覽器訪問歷史數據分析調度系統。

　　實時監控與數據存儲均采用冗余方式;根據公司維護的每個污水處理站、泵站的實際情 況，監控層通過安全防護網關以opc標準進行數據交換，把數據送入冗余的數據庫服務器; 對工程師站不能授權opc server的，采用數據采集網關通過協議轉換，把采集數據主動送 往相應的實時數據庫。所述村鎮污水廠及泵站運營監控管理方法還包括：將實時采集的各種 數據周期性地送到文件歸檔，同時根據需要將報警信息進行發布;進行歷史數據存儲;進行 統計數據處理;進行數據二次計算;進行事件觸發管理;進行自我診斷和自我恢復。

　　本發明通過建立一個遠程運營監控調度管理中心，采用先進的計算機信息技術、軟件技 術、通信技術、自動化控制技術、互聯網、物聯網、云技術等高科技技術，對各污水處理站 運行數據進行實時的采集、分析和管理，同時通過建立視頻監控系統(包括視頻監控主機和 所有視頻監控裝置等)完成對污水處理站現場工作狀況的實時監控。本發明的運營管理信息 系統由軟件集成、網絡傳輸平臺組成，管理中心實時數據庫服務器與各污水處理站經現場安 裝軟件通過專用的數據交換方式進行數據通信與采集，并對數據進行有效綜合集成，將實時、 歷史及綜合的數據形成生產管理信息，分析后為管理層提供決策依據，專業操作員根據相關 信息對各系統進行操控，統一調度，從而實現監、管、控一體化。

　　采用本發明，能解決由于村鎮污水處理站地理分布遙遠、點多面廣、分布的地理位置非 常分散而造成的設施運維管理困難的問題，實時獲取各村鎮污水處理站設備運行信息、工藝 數據及視頻監控信息，并實時反饋到公司總部或調度管理中心，方便了對各個污水處理站統 一管理，實現對各個污水處理站的實時監視與控制，進一步提高了現代化的管理水平。
