申請日2015.06.19

　　公開(公告)日2015.10.21

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種高效能高過濾型水處理設備，包括通過管道依次連接的水箱、精濾桶、砂濾器、碳濾器和EDI設備，所述水箱內通過隔板分為儲水區和溢流區，所述儲水區與自來水管連接，所述溢流區通過水泵與精濾桶連接，所述精濾桶內設置有內壓式過濾膜芯，所述內壓式過濾膜芯內部一端與進水端連接，另一端與廢水端連接，所述精濾桶表面還設置有出水口和沖洗口，所述廢水端與廢水槽連接，所述廢水槽通過管道與儲水區連接。本實用新型結構簡單，耐用時間長，并且不會產生廢水，提高生產能力及降低投入成本。

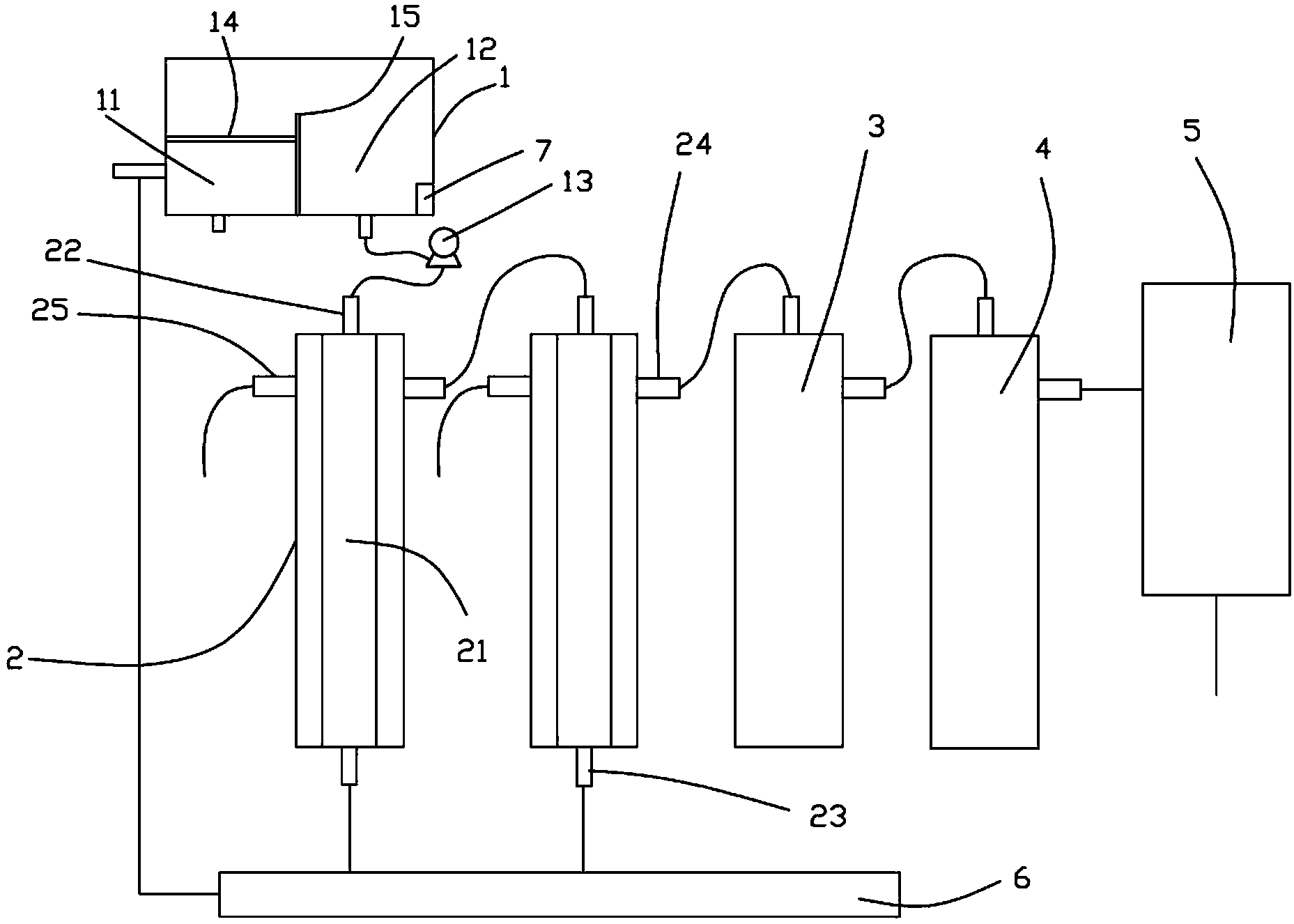

　　摘要附圖



　　權利要求書

　　1.一種高效能高過濾型水處理設備，其特征在于：包括通過管道依次 連接的水箱、精濾桶、砂濾器、碳濾器和EDI設備，所述水箱內通過隔板 分為儲水區和溢流區，所述儲水區與自來水管連接，所述溢流區通過水泵 與精濾桶連接，所述精濾桶內設置有內壓式過濾膜芯，所述內壓式過濾膜 芯內部一端與進水端連接，另一端與廢水端連接，所述精濾桶表面還設置 有出水口和沖洗口，所述廢水端與廢水槽連接，所述廢水槽通過管道與儲 水區連接。

　　2.根據權利要求1所述的一種高效能高過濾型水處理設備，其特征在 于：所述精濾桶數量為2。

　　3.根據權利要求2所述的一種高效能高過濾型水處理設備，其特征在 于：所述的兩個精濾桶內的內壓式過濾膜芯分別為折疊式微孔濾芯和PP熔 噴濾芯。

　　4.根據權利要求3所述的一種高效能高過濾型水處理設備，其特征在 于：所述PP熔噴濾芯設置在水箱一側的精濾桶內，并且過濾精度為50-100 μm，所述折疊式微孔濾芯設置在砂濾器一側的精濾桶內，并且過濾精度為 0.1-60μm。

　　5.根據權利要求1所述的一種高效能高過濾型水處理設備，其特征在 于：所述儲水區上方設置有過濾網，所述過濾網設置高度小于隔板高度。

　　6.根據權利要求1所述的一種高效能高過濾型水處理設備，其特征在 于：所述溢流區內設置有液位控制器。

　　說明書

　　一種高效能高過濾型水處理設備

　　技術領域

　　本實用新型涉及水處理設備領域，具體涉及一種高效能高過濾型水處 理設備。

　　背景技術

　　純水指的是不含雜質的H2O。從學術角度講，純水又名高純水，是指化 學純度極高的水，其主要應用在生物、化學化工、冶金、宇航、電力等領 域，但其對水質純度要求相當高。

　　而現在采用一般過濾裝置及混床來制備，其使用效果起初良好，但是 一定時間后，過濾效果會因自來水水質問題而大打折扣，并且混床需要每 月定期進行再生，再生時需要大量的水作為基礎，并且再生時間長，導致 設備無法使用，而再生時還會產生廢水，因廢水含有酸堿性，所以無法直 接排放，提高生產成本。

　　發明內容

　　本實用新型的目的在于克服現有技術存在的以上問題，提供一種高效 能高過濾型水處理設備，本實用新型結構簡單，耐用時間長，并且不會產 生廢水，提高生產能力及降低投入成本。

　　為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術 方案實現：

　　一種高效能高過濾型水處理設備，包括通過管道依次連接的水箱、精 濾桶、砂濾器、碳濾器和EDI設備，所述水箱內通過隔板分為儲水區和溢 流區，所述儲水區與自來水管連接，所述溢流區通過水泵與精濾桶連接， 所述精濾桶內設置有內壓式過濾膜芯，所述內壓式過濾膜芯內部一端與進 水端連接，另一端與廢水端連接，所述精濾桶表面還設置有出水口和沖洗 口，所述廢水端與廢水槽連接，所述廢水槽通過管道與儲水區連接。

　　進一步的，所述精濾桶數量為2。

　　進一步的，所述的兩個精濾桶內的內壓式過濾膜芯分別為折疊式微孔 濾芯和PP熔噴濾芯。

　　進一步的，所述PP熔噴濾芯設置在水箱一側的精濾桶內，并且過濾精 度為50-100μm，所述折疊式微孔濾芯設置在砂濾器一側的精濾桶內，并且 過濾精度為0.1-60μm。

　　進一步的，所述儲水區上方設置有過濾網，所述過濾網設置高度小于 隔板高度。

　　進一步的，所述溢流區內設置有液位控制器。

　　本實用新型的有益效果是:

　　本實用新型具有漸進型的過濾方式，從大顆粒至小顆粒，能有效過濾 并提高使用間隔，減少維護頻率，降低水資源的浪費。用EDI設備后廢水 可以按一定的比例回用，使自來水的利用率由原來的45%提升到70%，節約 自來水用量。

　　并且不需要定期進行設備保養，只需要每2年需返廠更新模塊即可。而混 床則定期(每月)需要進行再生，即浪費水又耗人力，而且再生時還無法 制造純水。用EDI不產生如混床再生時產生的廢水，無需對廢水進行處理， 可直接排放，而混床再生水則因含有酸堿性，需進一步處理后才可以排放。

　　上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實 用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型 的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以 下實施例及其附圖詳細給出。
