申請日2015.06.19

　　公開(公告)日2015.10.21

　　IPC分類號C02F1/00; G01F23/72

　　摘要

　　本實用新型提供了一種液位測量裝置以及廢水處理系統，所述液位測量裝置包括感應式液位計和限位結構，所述感應式液位計包括液位管和浮子，所述限位結構包括固定件和桿件，所述固定件設置在液位管開口處，所述桿件設置在固定件上并伸入至液位管內，使得浮子隨液面上升至桿件時能夠停止，避免了繼續上升至通信信號干擾區，使感應式液位計的信息通信受到干擾而造成延遲或短暫丟失問題，提高了廢水處理系統運行的安全性與可靠性。同時，所述固定件和桿件分別采用蓋子和螺桿，結構簡單，使用成本低，而且通過調節螺桿和蓋子的連接位置，可以調整浮子隨液面的上升高度，使得所述液位測量裝置可以適用于多種測量環境，適用性好。

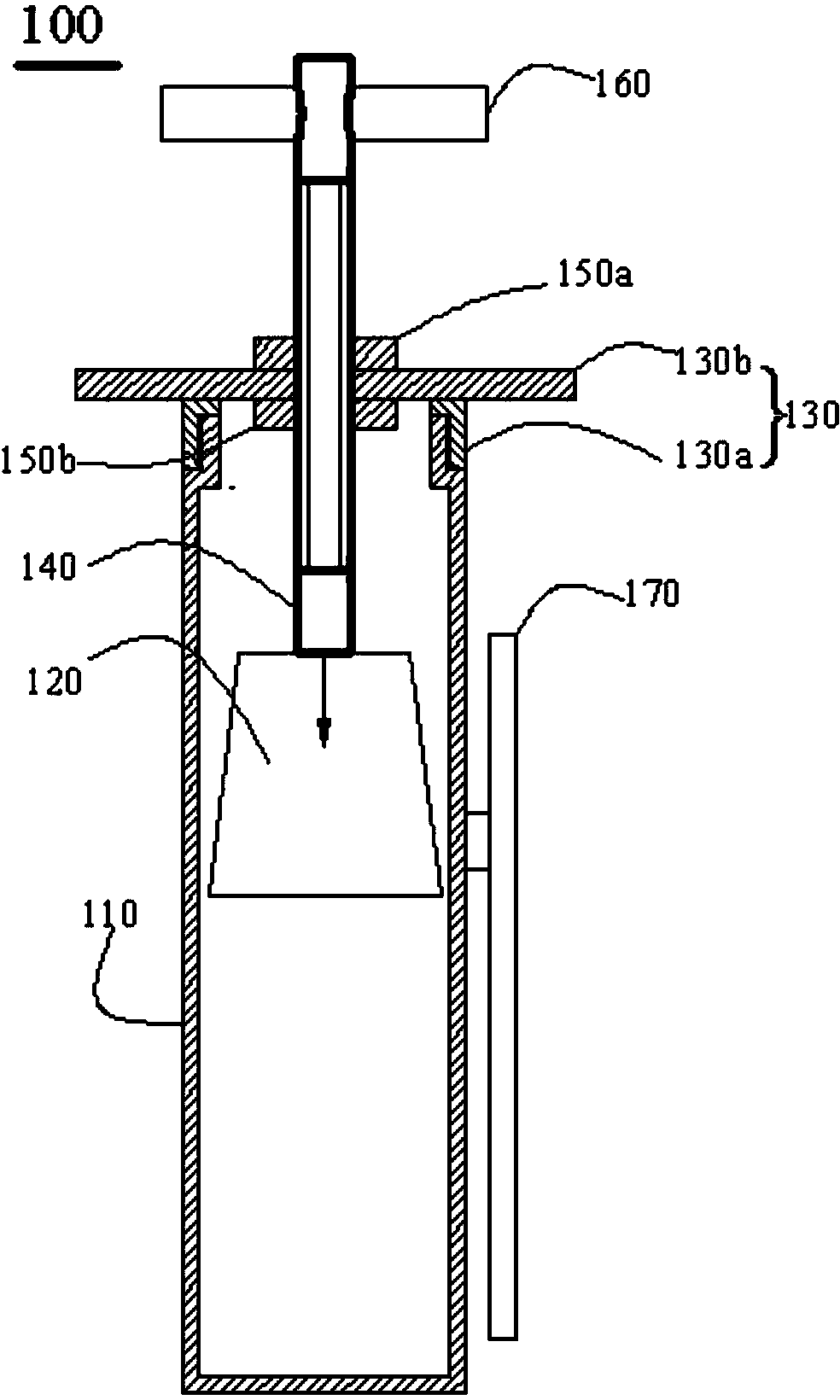

　　摘要附圖



　　權利要求書

　　1.一種液位測量裝置，其特征在于，包括感應式液位計以及限位結構，所 述感應式液位計包括浮子和液位管，所述限位結構包括固定件和桿件，所述浮 子設置在所述液位管內，所述固定件設置在所述液位管的開口處，所述桿件設 置在所述固定件上并伸入至所述液位管內。

　　2.如權利要求1所述的液位測量裝置，其特征在于，所述固定件為一蓋子， 所述蓋子卡接在所述液位管的開口處，所述桿件設置在所述蓋子位于所述液位 管內的一側，并且與所述蓋子一體成型。

　　3.如權利要求1所述的液位測量裝置，其特征在于，所述固定件為一蓋子， 所述蓋子卡接在所述液位管的開口處，所述桿件設置在所述蓋子上并穿過所述 蓋子伸入至所述液位管內。

　　4.如權利要求1所述的液位測量裝置，其特征在于，所述固定件包括蓋子 和底板，所述蓋子卡接在所述液位管的開口處，所述底板固定設置在所述蓋子 上，所述桿件設置在所述底板上并依次穿過所述底板和所述蓋子伸入至所述液 位管內。

　　5.如權利要求1所述的液位測量裝置，其特征在于，所述桿件為一螺桿。

　　6.如權利要求5所述的液位測量裝置，其特征在于，所述固定件和所述桿 件螺紋連接。

　　7.如權利要求5所述的液位測量裝置，其特征在于，所述限位結構還包括 螺母，所述桿件和所述固定件通過所述螺母連接。

　　8.如權利要求5所述的液位測量裝置，其特征在于，所述限位結構還包括 一扳手，所述扳手設置在所述螺桿位于所述液位管外的一端上。

　　9.如權利要求1所述的液位測量裝置，其特征在于，還包括一壓頭，所述 壓頭設置在所述桿件伸入至所述液位管內的端部上，并且所述壓頭與所述桿件 一體成型。

　　10.如權利要求1所述的液位測量裝置，其特征在于，所述固定件和所述 桿件外表面上覆蓋有聚偏氟乙烯材料層。

　　11.如權利要求1至10中任意一項所述的液位測量裝置，其特征在于，所 述感應式液位計為磁性浮子液位計。

　　12.如權利要求11所述的液位測量裝置，其特征在于，所述感應式液位計 還包括一液位變送器，所述液位變送器包括感應桿、液位傳感器和信號轉換器， 所述感應桿平行設置并固定在所述液位管外，所述液位傳感器和所述信號轉換 器均設置在所述感應桿內并相互連接。

　　13.一種廢水處理系統，其特征在于，包括被測容器以及如權利要求1至 12中任一項所述的液位測量裝置，所述液位測量裝置的液位管與所述被測容器 連接形成一連通器。

　　14.如權利要求13所述的廢水處理系統，其特征在于，所述廢水處理系統 為氨水處理系統，所述被測容器為所述氨水處理系統的吸收塔的桶槽。

　　說明書

　　液位測量裝置及廢水處理系統

　　技術領域

　　本實用新型涉及自動化監測技術領域，特別涉及一種液位測量裝置及廢水 處理系統。

　　背景技術

　　在半導體制程中，化學清洗和機械研磨兩道制程會產生大量含氨的廢水， 這些含氨的廢水通常使用氨(Ammonia)處理系統進行處理，以滿足工業廢水 (氣)排放標準。

　　Ammonia處理系統的工作原理是：

　　首先在PH調節槽中加入NaOH，以將氨水的PH值調節至12～13之間，此 時，氨水中的銨根正離子(NH4+)會與氫氧根離子(OH-)發生如下反應：

　　OH-(氫氧根離子)+NH4+=H2O(水)+NH3(氨氣)↑

　　之后，反應產生的氨水(氣)進入第一、二吸收塔，并通過風機將氨氣吹 脫出來，吹脫出來的氨氣再進入第三吸收塔，而剩下的液體則進入另一氟系系 統進行處理;

　　進入第三吸收塔的氨氣自下而上進入洗氣槽，其與自上而下被泵壓入的硫 酸(H2SO4)接觸而發生如下反應：

　　H2SO4+2NH3=(NH4)2SO4(硫酸銨)

　　反應生成的硫酸銨外運作進一步處理，未反應的硫酸在壓力的作用下在 Ammonia處理系統里不斷地循環反應。

　　其中，第一、二吸收塔為了便于將氨氣吹脫，通常將氨水的PH值控制在 11以上(約11.5)，同時為了防止氨水結晶，Ammonia處理系統采用磁性浮子 液位計檢測第一、二吸收塔內液位并自動控制泵啟停。

　　在實際運行過程中，Ammonia處理系統卻頻繁發生如下故障：

　　1)第一、二吸收塔中的風機運行聲音異響、運行電流增大;

　　2)第一、二吸收塔中的磁性浮子液位計掉零;

　　3)磁性浮子液位計處有氨水溢出;

　　4)磁性浮子液位計在高液位時仍顯示液位正常。

　　發明人發現，向第一、二吸收塔過量注入氨水是造成上述故障的直接原因。 針對過量注入氨水問題，進一步研究發現，由于氨水會產生氣泡，尤其是當磁 性浮子液位計內的液面上升到高液位(約為總量程的90%或以上)時，產生的 氣泡會對磁性浮子液位計的液位高度信息通信產生干擾，并使得液位高度信息 通信有延遲(如磁滯)或短暫丟失，進而使得Ammonia處理系統的PLC控制器 無法及時收到磁性浮子液位計發出的高液位通信信息而停泵，由此造成了向第 一、二吸收塔過量注入氨水問題，而等到液位高度信息通信恢復時，第一、二 吸收塔裝氨水的桶槽已滿，此時氨水已從桶槽中溢出，從而導致Ammonia處理 系統頻繁發生故障。

　　實用新型內容

　　本實用新型的目的在于提供一種液位測量裝置及廢水處理系統，以解決因 磁性浮子液位計的信息通信受到干擾而造成延遲或短暫丟失問題，提高廢水處 理系統運行的安全性與可靠性。

　　為解決上述技術問題，本實用新型提供了一種液位測量裝置，包括感應式 液位計以及限位結構，所述感應式液位計包括浮子和液位管，所述限位結構包 括固定件和桿件，所述浮子設置在所述液位管內，所述固定件設置在所述液位 管的開口處，所述桿件設置在所述固定件上并伸入至所述液位管內。

　　可選的，在所述的液位測量裝置中，所述固定件為一蓋子，所述蓋子卡接 在所述液位管的開口處，所述桿件設置在所述蓋子位于所述液位管內的一側， 并且與所述蓋子一體成型。

　　可選的，在所述的液位測量裝置中，所述固定件為一蓋子，所述蓋子卡接 在所述液位管的開口處，所述桿件設置在所述蓋子上并穿過所述蓋子伸入至所 述液位管內。

　　可選的，在所述的液位測量裝置中，所述固定件包括蓋子和底板，所述蓋 子卡接在所述液位管的開口處，所述底板固定設置在所述蓋子上，所述桿件設 置在所述底板上并依次穿過所述底板和所述蓋子伸入至所述液位管內。

　　可選的，在所述的液位測量裝置中，所述桿件為一螺桿。

　　可選的，在所述的液位測量裝置中，所述固定件和所述桿件螺紋連接。

　　可選的，在所述的液位測量裝置中，所述限位結構還包括螺母，所述桿件 和所述固定件通過所述螺母連接。

　　可選的，在所述的液位測量裝置中，所述限位結構還包括一扳手，所述扳 手設置在所述螺桿位于所述液位管外的一端上。

　　可選的，在所述的液位測量裝置中，還包括一壓頭，所述壓頭設置在所述 桿件伸入至所述液位管內的端部上，并且所述壓頭與所述桿件一體成型。

　　可選的，在所述的液位測量裝置中，所述固定件和所述桿件外表面上覆蓋 有聚偏氟乙烯材料層。

　　可選的，在所述的液位測量裝置中，所述感應式液位計為磁性浮子液位計。

　　可選的，在所述的液位測量裝置中，所述感應式液位計還包括一液位變送 器，所述液位變送器包括感應桿、液位傳感器和信號轉換器，所述感應桿平行 設置并固定在所述液位管外，所述液位傳感器和所述信號轉換器均設置在所述 感應桿內并相互連接。

　　此外，本實用新型還提供了一種采用如上所述液位測量裝置的廢水處理系 統，所述廢水處理系統還包括被測容器，所述液位測量裝置的液位管與所述被 測容器連接形成一連通器。

　　可選的，在所述的廢水處理系統中，所述廢水處理系統為氨水處理系統， 所述被測容器為所述氨水處理系統的吸收塔的桶槽。

　　綜上所述，本實用新型提供的液位測量裝置及廢水處理系統具有以下有益 效果：

　　第一、本實用新型的液位測量裝置，通過在感應式液位計中設置限位結構， 且所述限位結構采用設置在液位管開口處的固定件和設置在固定件上并伸入至 液位管內的桿件，使得浮子隨液面上升至所述桿件時能夠停止，從而避免了繼 續上升至通信信號干擾區，使感應式液位計的信息通信受到干擾而造成延遲或 短暫丟失問題;所述廢水處理系統通過設置所述液位測量裝置，提高了系統運 行的安全性與可靠性;

　　第二、所述固定件和所述桿件分別采用蓋子和螺桿，不僅結構簡單，使用 成本低，而且利用機械作用方式使浮子停止也不影響感應式液位計的正常通信; 同時通過調節所述螺桿與所述蓋子的連接位置，可以調整所述浮子隨液面的上 升高度，使得所述液位測量裝置可以適用于多種測量環境，適用性好;

　　第三、所述固定件和桿件的外表面上覆蓋有聚偏氟乙烯材料，抗腐蝕效果 好，更進一步提高了液位測量的可靠性。
