申請日2015.06.19
公開(公告)日2015.10.28
IPC分類號C02F11/12
摘要
本發明公開了污泥深度脫水系統與方法。污泥深度脫水系統，包括二沉池，污泥濃縮池，污泥調理池，壓濾機，破碎機以及回轉窯尾煙室。污泥深度脫水工藝，包括步驟：1)二沉池底流污泥收集后，進入污泥濃縮池，向濃縮池中加入破壁藥劑進行充分處理;2)將經過破壁藥劑處理的污泥送入污泥調理池中，并加入調理藥劑進行充分處理;3)經過調理后的污泥送入壓濾機中壓濾脫水;4)壓濾脫水后的污泥送入破碎機中破碎;5)破碎后的污泥送入回轉窯尾煙室中進行焚燒處理。本發明可以實現污泥的減量化、無害化、資源化。

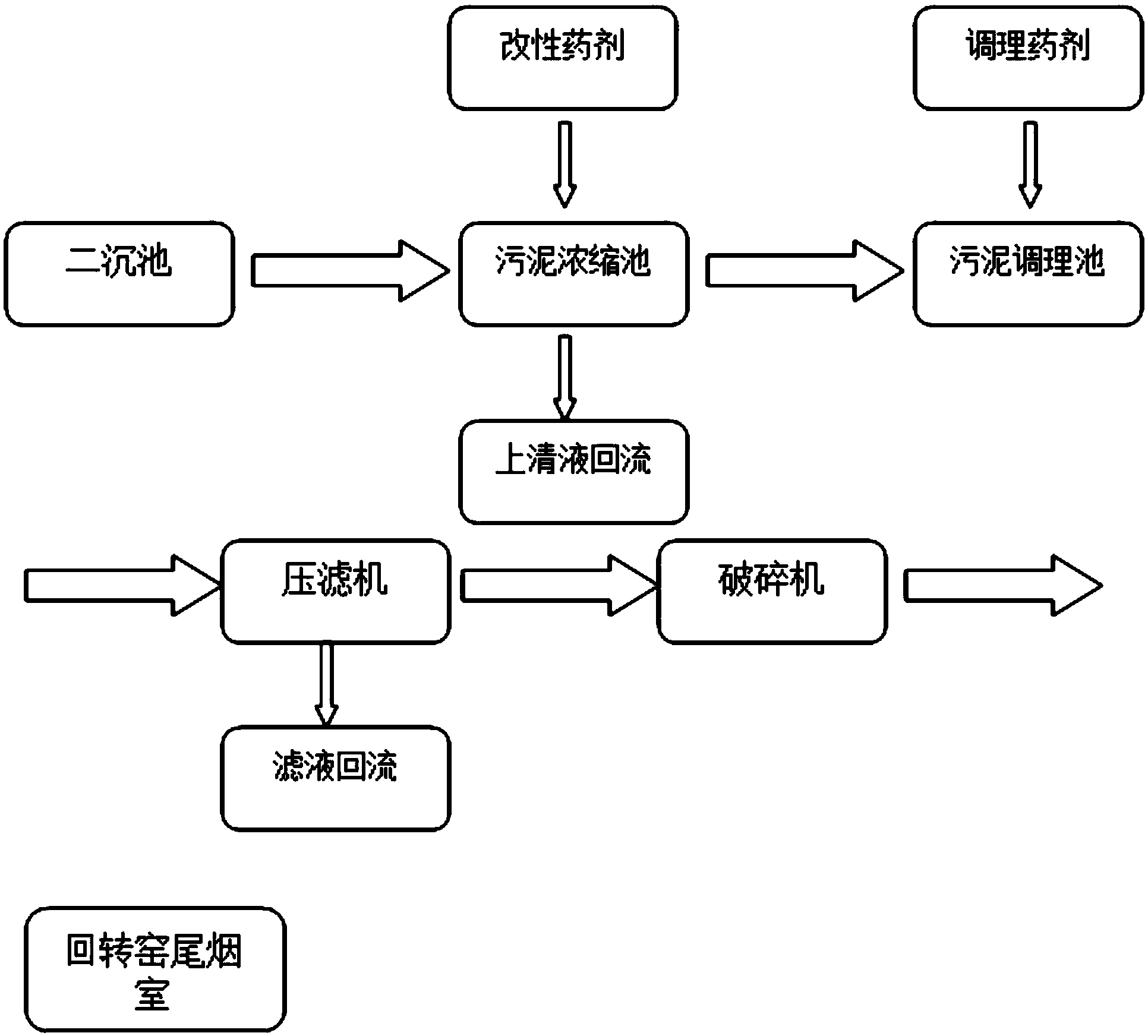

摘要附圖
權利要求書
1.污泥深度脫水系統，其特征在于：包括二沉池，污泥濃縮池，污泥調理池，壓濾機，破碎機以及回轉窯尾煙室;其中：
二沉池、污泥濃縮池、污泥調理池依次連通;
壓濾機用于將從調理池中出來的污泥進行壓濾脫水處理;
破碎機用于將經過壓濾脫水處理后的污泥進行破碎;
回轉窯尾煙室用于接收經過破碎后的污泥。
2.根據權利要求1所述的污泥深度脫水系統，其特征在于：經過壓濾脫水處理后的污泥中，含水率為30-45%。
3.根據權利要求1所述的污泥深度脫水系統，其特征在于：經過破碎機破碎后，污泥的粒徑≤10mm。
4.污泥深度脫水工藝，其特征在于：包括步驟：
1)二沉池底流污泥收集后，進入污泥濃縮池，向濃縮池中加入破壁藥劑進行充分處理;
2)將經過破壁藥劑處理的污泥送入污泥調理池中，并加入調理藥劑進行充分處理;
3)經過調理后的污泥送入壓濾機中壓濾脫水;
4)壓濾脫水后的污泥送入破碎機中破碎;
5)破碎后的污泥送入回轉窯尾煙室中進行焚燒處理。
5.根據權利要求4所述的污泥深度脫水工藝，其特征在于：步驟1)中，所述的破壁藥劑為臭氧、次氯酸鹽、氯氣、雙氧水、二氧化氯中的至少一種;其用量為濃縮池中污泥的0.05-10%。
6.根據權利要求4所述的污泥深度脫水工藝，其特征在于：步驟2)中，所述的調理藥劑為三價鐵的鹽或氧化物、二價亞鐵的鹽或氧化物、PAM的復配物;調理藥劑的用量為污泥調理池中的污泥的0.05-25%。
7.根據權利要求4或6所述的污泥深度脫水工藝，其特征在于：所述的調理藥劑為三價鐵鹽、二價亞鐵鹽、PAM按照質量比為1:(0.8-1.2):(0.8-1.2)的復配物。
8.根據權利要求4所述的污泥深度脫水工藝，其特征在于：步驟3)中，所述的壓濾機為板框壓濾機、廂式壓濾機、帶式壓濾機、疊螺式壓濾機中的一種。
9.根據權利要求4所述的污泥深度脫水工藝，其特征在于：經過步驟3)的壓濾脫水處理后，污泥的含水量為30-45%。
10.根據權利要求4所述的污泥深度脫水工藝，其特征在于：經過步驟4)的破碎機破碎后，污泥的粒徑≤10mm。
說明書
污泥深度脫水系統與方法
技術領域
本發明涉及污泥深度脫水系統與方法。
背景技術
污水中的污染物大約有三分之一在污水處理的過程中轉移到污泥里，隨著我國污水處理廠的大批建設和投運，污泥對環境的危害越來越大，治理污泥已成為我國環境保護的戰略目標。污泥治理技術難度高、投資大，根據國內外的經驗，污泥治理需投入的費用相當于污水治理費用的20～30%，其產業規模達數千億元，污泥治理是我國環境保護領域十二五規劃的核心內容。
污水廠污泥處理處置的目標是實現污泥的減量化、穩定化、無害化和資源化。污泥處理處置主要分為兩個階段：第一階段是對污泥進行減量化、穩定化處理，其目的是為了降低污泥處置造成二次污染的風險;第二階段是對處理后的污泥進行合理的安全處理處置，實現污泥無害化和資源化的目的。
十二五期間我國將增加建設污水處理能力9000萬m3，增建和在建城鎮污水廠達1800多座，我國污水廠污泥處置壓力日趨緊迫。從技術上來看，無論是以日本為代表的污泥焚燒發電技術，還是以歐美等國為代表的污泥土地利用技術，都指明了污泥處置在朝著污泥資源化利用的方向發展。
針對污泥進行脫水化處理與資源利用，現在有相當一部分企業與科研機構投入了大量人力、物力進行相應的研究，業界污泥脫水技術，主要有以下的方法：
a、機械脫水
包括壓濾法、真空吸濾法以及離心法，涉及的相關設備有：板框壓濾機、轉桶式離心機、螺旋壓榨脫水機等等，但機械脫水僅僅是針對間隙水，經過機械脫水，污泥仍然含有75%以上的水分;
b、熱力脫水
采用煙氣、蒸汽或其他熱源對污泥進行脫水，但不論是利用熱源制熱或利用余熱，熱力脫水都存在需要耗費大量能量的問題，這種方法往往得不償失，以大搏小。
目前也有企業采用機械脫水+熱力脫水的聯合脫水方法，但是這種方法也往往只能將含水率為97-98%的污泥脫水至60%左右，可60%左右的污泥往往不具有太大的回收價值。
發明內容
本發明的目的在于提供污泥深度脫水系統與方法。
本發明所采取的技術方案是：
污泥深度脫水系統，包括二沉池，污泥濃縮池，污泥調理池，壓濾機，破碎機以及回轉窯尾煙室;其中：
二沉池、污泥濃縮池、污泥調理池依次連通;
壓濾機用于將從調理池中出來的污泥進行壓濾脫水處理;
破碎機用于將經過壓濾脫水處理后的污泥進行破碎;
回轉窯尾煙室用于接收經過破碎后的污泥。
經過壓濾脫水處理后的污泥中，含水率為30-45%。
經過破碎機破碎后，污泥的粒徑≤10mm。
污泥深度脫水工藝，包括步驟：
1)二沉池底流污泥收集后，進入污泥濃縮池，向濃縮池中加入破壁藥劑進行充分處理;
2)將經過破壁藥劑處理的污泥送入污泥調理池中，并加入調理藥劑進行充分處理;
3)經過調理后的污泥送入壓濾機中壓濾脫水;
4)壓濾脫水后的污泥送入破碎機中破碎;
5)破碎后的污泥送入回轉窯尾煙室中進行焚燒處理。
步驟1)中，所述的破壁藥劑為臭氧、次氯酸鹽、氯氣、雙氧水、二氧化氯中的至少一種;其用量為濃縮池中污泥的0.05-10%。
步驟2)中，所述的調理藥劑為三價鐵的鹽或氧化物、二價亞鐵的鹽或氧化物、PAM的復配物;調理藥劑的用量為污泥調理池中的污泥的0.05-25%。
所述的調理藥劑為三價鐵鹽、二價亞鐵鹽、PAM按照質量比為1:(0.8-1.2):(0.8-1.2)的復配物。
步驟3)中，所述的壓濾機為板框壓濾機、廂式壓濾機、帶式壓濾機、疊螺式壓濾機中的一種。
經過步驟3)的壓濾脫水處理后，污泥的含水量為30-45%。
經過步驟4)的破碎機破碎后，污泥的粒徑≤10mm。
本發明的有益效果是：
本發明可以實現污泥的減量化、無害化、資源化;
減量化：
將污泥含水率從80%以上脫水降低至30-45%;污泥減量80%，極大節約運輸成本。
無害化：
在污泥處置過程中添加環境友好物質，并對污泥內的有害物質進行削減處理。泥餅無菌、無臭。
資源化：
處理后的污泥進入回轉窯尾煙室中進行焚燒處理，使得污泥泥渣成為水泥熟料的一部分，從而實現污泥的最終有效處理和利用。
