申請日2015.07.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本發明提供了一種工業污水處理系統，包括粗格柵、提升泵房、細格柵、轉鼓微濾機、酸堿調節池、PVA凝膠池、沉淀池、UASB反應池、接觸氧化池、二沉池、紫外線消毒池、出水提升泵房，上述裝置通過管道依次連接;所述沉淀池、UASB反應池、二沉池同時還分別連接有淤泥濃縮池，所述淤泥濃縮池的出口連接有淤泥脫水間。經過本發明的工業污水處理系統，水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。

　　權利要求書

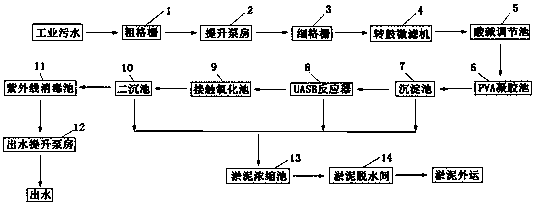

　　1.一種工業污水處理系統，其特征在于：包括粗格柵(1)、提升泵房(2)、細格柵(3)、轉鼓微濾機(4)、酸堿調節池(5)、PVA凝膠池(6)、沉淀池(7)、UASB反應池(8)、接觸氧化池(9)、二沉池(10)、紫外線消毒池(11)、出水提升泵房(12)，上述裝置通過管道依次連接;

　　所述沉淀池(7)、UASB反應池(8)、二沉池(10)同時還分別連接有淤泥濃縮池(13)，所述淤泥濃縮池(13)的出口連接有淤泥脫水間(14)。

　　2.根據權利要求1所述的工業污水處理系統，其特征在于：所述粗格柵(1)的柵距為20-25mm,所述細格柵(3)的柵距為8-10mm。

　　3.根據權利要求1所述的工業污水處理系統，其特征在于：所述PVA凝膠池(6)內填充有球形的PVA凝膠顆粒，所述PVA凝膠顆粒的平均粒徑為5mm，所述PVA凝膠顆粒的體積占PVA凝膠池(6)有效體積的1/8-1/10。

　　4.根據權利要求3所述的工業污水處理系統，其特征在于：所述PVA凝膠池(6)內設有孔徑≤5mm的格柵，所述PVA凝膠池(6)的運行溫度為30-35℃。

　　5.根據權利要求1所述的工業污水處理系統，其特征在于：所述UASB反應池(8)運行時保持廢水的pH值為6.8-7.2，運行溫度為35-38℃，所述UASB反應池(8)內設有加熱裝置。

　　6.根據權利要求1所述的工業污水處理系統，其特征在于：所述酸堿調節池(5)內設有導流槽和對流廊道。

　　說明書

　　一種工業污水處理系統

　　技術領域

　　本發明涉及一種工業污水處理系統，屬于污水處理技術領域。

　　背景技術

　　我國的工業企業污水排放量處于較高的水平，2010年02月25日國家環境保護部公布的《第一次全國污染源普查公報》顯示：2007年，全國工業廢水產生量為738.33億噸，經140652套工業廢水處理設施處理的量約為458.52億噸，處理率約為62%。工業企業的污水處理問題一直成為制約工業經濟發展的首要問題。

　　工業污水如印染污水、食品生產污水、制藥污水、造紙污水等都除了含有大量的有機和無機污染物外，還含有大量的危害人類身體健康的有害微生物，若不經過處理直接排放，必將會對生態環境以及人類健康產生嚴重的危害。而目前隨著人們的環保意識的增強，對污水處理的關注也越發增強。

　　同時，目前，我國對污水處理的標準要求越來越高。比如江蘇省為了保護太湖環境，在太湖水污染治理工作方案中就要求環太湖地區所有的污水處理廠的出水需執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準和更為嚴格的地方污染物排放標準。此標準相較于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準而言，對污水處理中的BOD5、CODCr、SS、TN、NH3-N、TP等要求越發嚴格。

　　以往，對于污水的處理基本上采用以下處理工藝流程：污水進水→進水泵房→初沉池→生物反應池→二沉池→消毒池→排水，這種污水處理工藝流程不能夠充分處理掉污水中的污染物及雜質。

　　因此，為了保護環境，也為了工業經濟的發展，有必要開發出一種新的污水處理系統，該系統可以對污水進行深度處理，使得處理后的水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。

　　發明內容

　　發明目的：本發明的目的是為了解決現有技術的不足，提供一種工業污水處理系統。

　　技術方案：為了實現以上目的，本發明的一種工業污水處理系統，包括粗格柵、提升泵房、細格柵、轉鼓微濾機、酸堿調節池、PVA凝膠池、沉淀池、UASB反應池、接觸氧化池、二沉池、紫外線消毒池、出水提升泵房，上述裝置通過管道依次連接;

　　所述沉淀池、UASB反應池、二沉池同時還分別連接有淤泥濃縮池，所述淤泥濃縮池的出口連接有淤泥脫水間。

　　本發明中提升泵房中設有進水泵，主要是實現污水的一次提升，以實現后續處理工藝的重力流;

　　由于污水中含有大量的懸浮物和漂浮物，其進入水處理構筑物會沉入水底或浮于水面，對設備的正常運行帶來影響，使其難以發揮應有的功效，必須予以去除。為了去除這些懸浮或漂浮物質，因此在進水泵提升前設置了粗格柵，進水泵提升后設置了細格柵，設置的粗格柵和細格柵就可以截留不同粒徑的懸浮物或漂浮物，減輕后續處理設備的壓力;

　　設有的轉鼓微濾機相較于普通的過濾設備，能從水中去除有機、無機碎片和各種類型的浮游植物、藻類或纖維紙漿等，可以減輕后續反應系統的壓力;

　　設有的酸堿調節池可以將進入池中的污水進行pH調節，將pH到合適的數值，以便于實施下一步的去污處理程序;

　　設有的PVA凝膠池，利用多孔的PVA生物填料，對污水進行處理，PVA不同于一般生物填料，PVA小球不僅表面可以有效地對微生物進行富集，而且其內部具有無數的微小孔洞也可供大量的微生物進行有效富集，從而大大地提高了PVA反應器內生物量，具有較高的容積負荷與良好的污泥減量效果，尤其是CODCr去除效果更為優異，同時PVA凝膠小球有良好的親水性，相比比其它好氧工藝，PVA工藝具有更快的啟動速度;

　　設有的沉淀池，對經過PVA凝膠池處理的污水進行固液分離，分離出的清液進入下一步的后續處理，分離出的淤泥進入淤泥濃縮池進行后續反應;

　　設有的UASB反應池，進行厭氧反應，可以對經過PVA凝膠池處理后的水進行進一步處理，起到補充的作用，可以將前一步處理后水中剩余的大分子有機物質進一步分解為無機小分子物質和甲烷，保證水的去污效果，產生的甲烷可以通過UASB反應池內設有的集氣罩進行收集，收集到的氣體可以作為燃料使用;

　　設有的接觸氧化池，可以對UASB反應池中流出的清液進行生物接觸氧化反應，生物接觸氧化池內裝填一定數量的填料，利用吸附在填料上的生物膜和充分供應的氧氣，通過生物氧化作用，將廢水中的有機物氧化分解，達到凈化廢水的目的;

　　設有的二沉池，對經過接觸氧化池處理后的清液進行進一步的固液分離，分離出的清液基本上可以達標;

　　設有的紫外線消毒池對經過上述一系列步驟處理后的清水進行紫外線消毒處理紫外光能量使水中的細菌、病毒以及其它致病體的DNA內部結構遭到破壞，失去活性而殺滅，水質得到消毒凈化，進一步保證了處理后的水質達到高標準額排放要求;

　　在紫外線消毒池的后端設有出水提升泵房，可以確保去污后的出水排放的順暢。

　　所述粗格柵的柵距為20-25mm,所述細格柵的柵距為8-10mm。

　　所述PVA凝膠池內填充有球形的PVA凝膠顆粒，所述PVA凝膠顆粒的平均粒徑為5mm，所述PVA凝膠顆粒的體積占PVA凝膠池有效體積的1/8-1/10。球形的凝膠顆粒，其與水的接觸面積最大，可以使得相同材料下的填料，其處理效果最好，同時，采用的凝膠顆粒體積，在此用量下既可以保證污水處理效果有不至于浪費材料。

　　所述PVA凝膠池內設有孔徑≤5mm的格柵，所述PVA凝膠池的運行溫度為30-35℃。在此溫度下，凝膠材料對污水的處理效果最好，同時設有的格柵可以防止防止PVA小球流失，以保證PVA小球的污水處理效果。

　　所述UASB反應池運行時保持廢水的pH值為6.8-7.2，運行溫度為35-38℃，所述UASB反應池內設有加熱裝置。在此溫度和酸堿度的情況下，反應效果和污水處理效果最好，在溫度較低的季節如冬季，加熱裝置可以對反應池內的水進行加熱處理，以保障污水處理的最佳效果。

　　所述酸堿調節池內設有導流槽和對流廊道。導流槽對來水均勻分布并使之形成溢流跌曝形式，對流廊道使各路廢水產生對流，原水混合均質，以保證后續處理的最佳效果。

　　有益效果：本發明提供的工業污水處理系統與現有技術相比，具有以下優點：

　　本發明的工業污水處理系統，將PVA生物處理和UASB厭氧處理已經生物接觸氧化處理相結合，可以實現對污水進行深度處理，使得污水處理效果更為優越，同時還降低了能耗，經過本發明的工業污水處理系統，水質能夠達到并高于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。
