申請日2015.07.09

　　公開(公告)日2015.12.23

　　IPC分類號C02F11/12; C02F11/18; C02F11/00

　　摘要

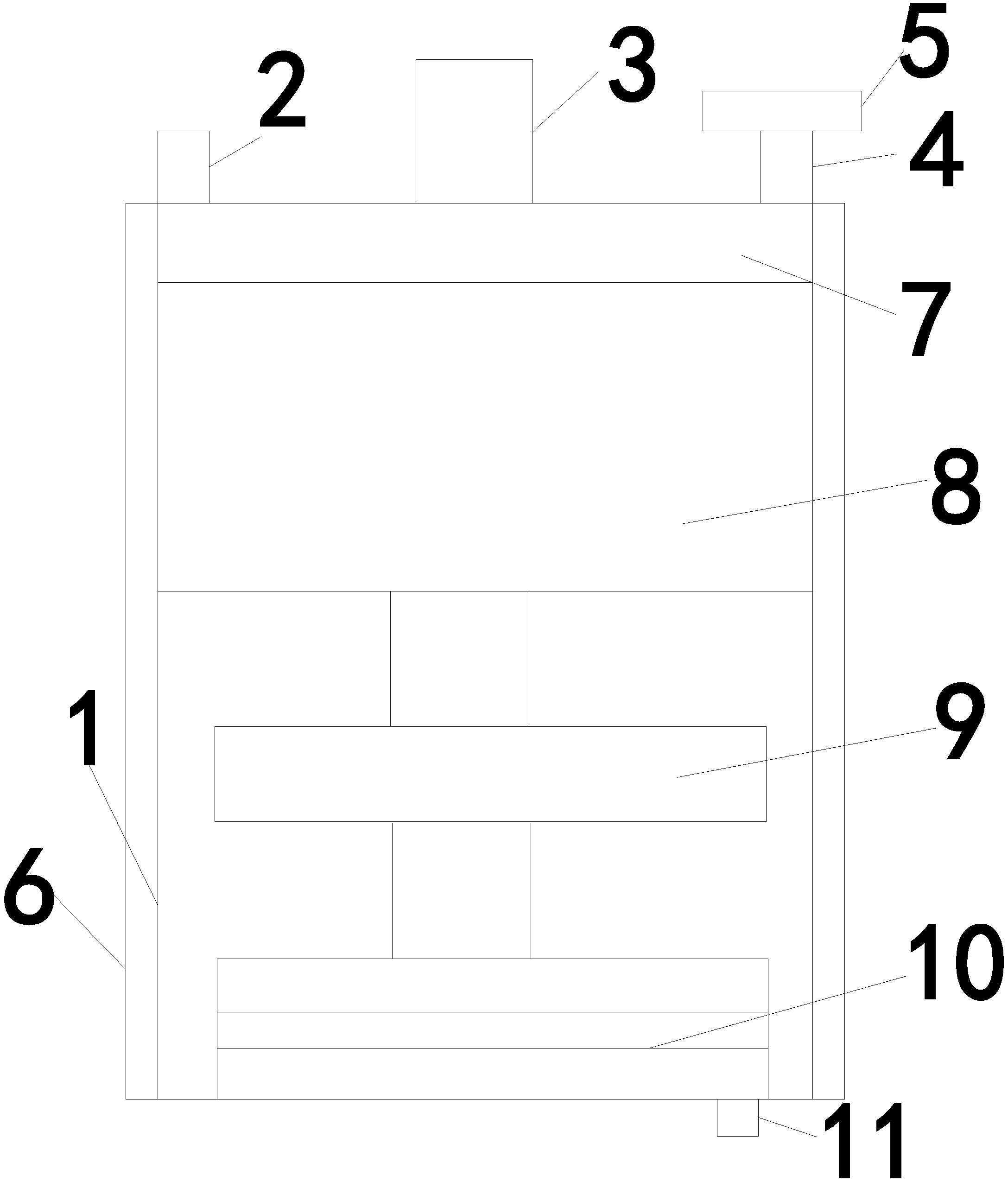

　　本實用新型公開了一種太陽能污泥處理裝置，包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部設有出料管。本實用新型具結構簡單、造價便宜、節能環保、安全性高及污泥重復利用等特點。

　　權利要求書

　　1.一種太陽能污泥處理裝置，其特征在于：包括裝置體，裝置體頂端設 置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有 太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方 為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道 連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部設有出料管。

　　2.根據權利要求1所述的太陽能污泥處理裝置，其特征在于：所述裝置 體內表面設有若干電加熱管。

　　3.根據權利要求1所述的太陽能污泥處理裝置，其特征在于：所述進風 管處設有電磁閥。

　　4.根據權利要求1所述的太陽能污泥處理裝置，其特征在于：所述進風 管連接鍋爐。

　　5.根據權利要求1所述的太陽能污泥處理裝置，其特征在于：所述攪拌 輥與減速電機連接，減速電機由PLC控制器控制。

　　說明書

　　一種太陽能污泥處理裝置

　　技術領域

　　本實用新型涉及污泥處理技術，具體來說是一種太陽能污泥處理裝置。

　　背景技術

　　污水處理過程中，一般都采用生化處理，而生化處理會產生污泥。一般的 污泥處理方法為焚燒法，即將污泥加入焚燒爐內進行焚燒，故現有技術會存 在以下技術問題：

　　(1)、對環境造成污染;

　　(2)、能耗大，不節能環保;

　　(3)、污泥具有毒性，人體接觸后會有危險;

　　(4)、污泥不能重復再利用。

　　實用新型內容

　　本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構 簡單、造價便宜、節能環保、安全性高及污泥重復利用的太陽能污泥處理裝 置。

　　為了達到上述目的，本實用新型采用以下技術方案：一種太陽能污泥處 理裝置，包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管 連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面 設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連 接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪 拌區底部設有出料管。

　　所述裝置體內表面設有若干電加熱管。

　　所述進風管處設有電磁閥。

　　所述進風管連接鍋爐。

　　所述攪拌輥與減速電機連接，減速電機由PLC控制器控制。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型包括裝置體，裝置體頂端設置有進風管、進料管和出風管， 出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端 下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過 管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌 輥，攪拌區底部設有出料管，具有結構簡單、造價便宜、節能環保、安全性 高及污泥重復利用等特點。

　　2、本實用新型設有太陽能聚光集熱器，能對污泥進行烘干處理，節能環 保，超聲波裝置可以去除污泥中有害病菌，人體接觸后，不會產生危險，碾 碎裝置為在加工利用做準備，攪拌區可以把污泥處理成建筑材料等有用材料， 實現廢物利用，不會產生有毒有害氣體。

　　3、本實用新型中的裝置體內表面設有若干電加熱管，當沒有太陽時，可 以選擇電加熱，使用范圍廣，靈活性大。

　　4、本實用新型中進風管處設有電磁閥，可以根據實際需要進行開啟或關 閉，保證使用效果。

　　5、本實用新型中進風管連接鍋爐，目的在于使用鍋爐內的熱風進行加熱， 廢能再利用。

　　6、本實用新型中的攪拌輥與減速電機連接，減速電機由PLC控制器控制， 自動化程度高。
