申請日2015.07.16

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/50

　　摘要

　　本實用新型的實驗室污水消毒處理簡易裝置屬于實驗室設施領域，實驗室污水消毒處理簡易裝置包括水池、水箱兩部分，水箱位于水池之下，水池池底與S形出水管、軟管、水箱下部順序連通，水箱上部設置有溢流管，溢流管外端口與下水管道連通。本裝置非常適于小型衛生機構、實驗室對病原微生物檢測的檢測廢水消毒使用，其結構簡單，實用，水箱投藥、清洗方便，造價低廉。

　　權利要求書

　　1.一種實驗室污水消毒處理簡易裝置，其特征在于：其包括水池、水箱兩部分，水箱位于水池之下，水池池底與S形出水管、軟管、水箱下部順序連通，水箱上部設置有溢流管，溢流管外端口與下水管道連通。

　　2.如權利要求1所述的實驗室污水消毒處理簡易裝置，其特征在于：水箱上端面前部敞口，敞口處通過合頁連有翻蓋。

　　3.如權利要求2所述的實驗室污水消毒處理簡易裝置，其特征在于：所述翻蓋底面設置有密封層，所述密封層與前述水箱上端面前部敞口處外沿貼合。

　　4.如權利要求1所述的實驗室污水消毒處理簡易裝置，其特征在于：所述S形出水管的進水口通過接箍與水池池底的排水管固定相連。

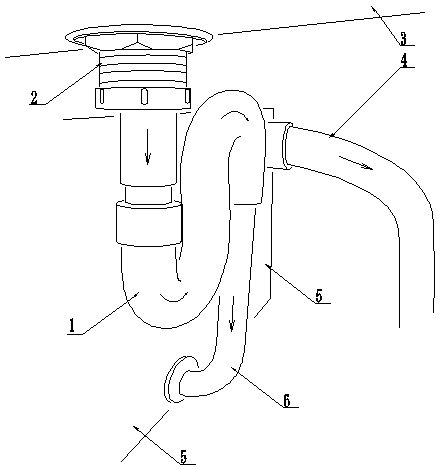

　　5.如權利要求4所述的實驗室污水消毒處理簡易裝置，其特征在于：所述S形出水管具有位于下側的積水彎和位于上側的回水彎，所述積水彎為U形彎，所述回水彎為倒U形彎。

　　說明書

　　實驗室污水消毒處理簡易裝置

　　技術領域

　　本實用新型的實驗室污水消毒處理簡易裝置屬于實驗室裝置領域。

　　背景技術

　　根據《中華人民共和國環境保護法》、《醫療機構污水排放標準》、《病原微生物實驗室生物安全管理?xiàng)l列》等法規，經過病原微生物檢測的檢測廢水必須經過消毒處理后方能排放，但市售的污水處理器價格昂貴，污水處理改造工程造價高，小衛生機構、小實驗室難以承受。

　　發明內容

　　本實用新型的目的在于提出一種可對病原微生物的檢測廢水進行有效消毒處理，結構簡單，造價低，非常適于小型衛生機構、實驗室使用的實驗室污水消毒處理簡易裝置。

　　本實用新型的目的是這樣實現的：實驗室污水消毒處理簡易裝置包括水池、水箱兩部分，水箱位于水池之下，水池池底與S形出水管、軟管、水箱下部順序連通，水箱上部設置有溢流管，溢流管外端口與下水管道連通。

　　水池中病原微生物的檢測廢水先排放到水箱，該箱事先投入有消毒藥劑，當其內水位達到排水管管口位置時，水體業已經過消毒藥劑的消毒，之后經排水管排入下水管道。

　　由于實行上述技術方案，就使得本裝置非常適于小型衛生機構、實驗室對病原微生物檢測的檢測廢水消毒使用，其結構簡單，實用，水箱投藥、清洗方便，造價低廉。
