申請日2015.07.16

　　公開(公告)日2015.12.16

　　IPC分類號B08B3/10; C02F1/52; B08B3/14

　　摘要

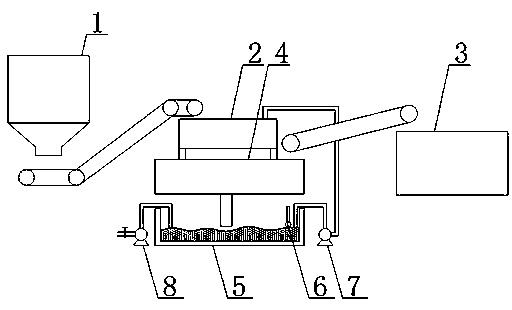

　　氫氧化鈣生產線上帶有污水處理線的石子清洗線，污水處理線包括平流池(4)、污水池(5)、浮球液位計(6)、渣漿泵(7)和補水泵(8)，石子清洗線本體的水洗振動篩(2)位于平流池(4)中，平流池(4)內設有暗溝，暗溝延伸至污水池(5)內，浮球液位計(6)位于污水池(5)中，渣漿泵(7)的進水口和出水口分別通過管路與污水池(5)和水洗振動篩(2)連通，補水泵(8)的出水口通過管路與污水池(5)連通。本實用新型的優點是：通過對清洗石子后的污水進行再次清理，再次為水洗振動篩所使用，使污水處理再利用，達到節能減排的目的。

　　權利要求書

　　1.氫氧化鈣生產線上帶有污水處理線的石子清洗線，它包括氫氧化鈣生產線上的石子清洗線本體，石子清洗線本體主要包括給料斗(1)、水洗振動篩(2)和石料斗(3)，其特征在于它還有污水處理線，污水處理線包括平流池(4)、污水池(5)、浮球液位計(6)、渣漿泵(7)和補水泵(8)，石子清洗線本體的水洗振動篩(2)位于平流池(4)中，平流池(4)內設有暗溝，暗溝延伸至污水池(5)內，浮球液位計(6)位于污水池(5)中，渣漿泵(7)的進水口和出水口分別通過管路與污水池(5)和水洗振動篩(2)連通，補水泵(8)的出水口通過管路與污水池(5)連通。

　　說明書

　　氫氧化鈣生產線上帶有污水處理線的石子清洗線

　　技術領域

　　本實用新型涉及氫氧化鈣生產領域，具體涉及氫氧化鈣生產線上帶有污水處理線的石子清洗線。

　　背景技術

　　目前，石灰廠在生產過程中有一套清洗石子的工序，由于清洗后懸浮物較高，不能直接排放。目前石灰石的含泥量較大(粒度小于10mm占5-15%，小于1mm最大占5%)，由于粉塵較多，石灰石入窯后造成預熱器起拱造成下料不暢和回轉窯結圈。

　　實用新型內容

　　本實用新型的目的就是針對目前石灰廠在生產過程中有一套清洗石子的工序，由于清洗后懸浮物較高，不能直接排放。目前石灰石的含泥量較大(粒度小于10mm占5-15%，小于1mm最大占5%)，由于粉塵較多，石灰石入窯后造成預熱器起拱造成下料不暢和回轉窯結圈之不足，而提供一種氫氧化鈣生產線上帶有污水處理線的石子清洗線。

　　本實用新型包括氫氧化鈣生產線上的石子清洗線本體，石子清洗線本體主要包括給料斗、水洗振動篩和石料斗，它還有污水處理線，污水處理線包括平流池、污水池、浮球液位計、渣漿泵和補水泵，石子清洗線本體的水洗振動篩位于平流池中，平流池內設有暗溝，暗溝延伸至污水池內，浮球液位計位于污水池中，渣漿泵的進水口和出水口分別通過管路與污水池和水洗振動篩連通，補水泵的出水口通過管路與污水池連通。

　　本實用新型的優點是：通過對清洗石子后的污水進行再次清理，再次為水洗振動篩所使用，使污水處理再利用，達到節能減排的目的。
