申請日2015.07.29

　　公開(公告)日2015.12.30

　　IPC分類號F03B11/00; F03B13/00

　　摘要

　　本實用新型公開一種下水道污水發電裝置，其特征在于：所述的發電裝置包括設置在下水道口內的安裝基座(1)，在安裝基座(1)上設置有發電機(2)，發電機(2)的輸入端上設置有葉輪(3)，在安裝基座(1)上還連通有廢氣吸收管(4)，這個廢氣吸收管(4)與設置有氣泵的排氣管路相連，所述的發電機(2)還通過線路與蓄電池相連。這是一種結構簡單，設計巧妙，能夠利用污水水流進行發電并將電能儲存起來的下水道污水發電裝置。

　　權利要求書

　　1.一種下水道污水發電裝置，其特征在于：所述的發電裝置包括設置在下水道口內的安裝基座(1)，在安裝基座(1)上設置有發電機(2)，發電機(2)的輸入端上設置有葉輪(3)，在安裝基座(1)上還連通有廢氣吸收管(4)，這個廢氣吸收管(4)與設置有氣泵的排氣管路相連，所述的發電機(2)還通過線路與蓄電池相連。

　　說明書

　　下水道污水發電裝置

　　技術領域

　　本實用新型涉及一種發電裝置，特別是一種下水道污水發電裝置。

　　背景技術

　　產生電能的方式有很多種，火力、風力、水力等等，而這些發電方式也已經成熟并得到長足的發展。但隨著社會的不斷發展，對于電能的要求也不斷提高，因此如果開發出新的發電方式，并使其投入生產、進行推廣是廣大電力領域工作者所面臨的問題。

　　發明內容

　　本實用新型是為了解決現有技術所存在的上述不足，提出一種結構簡單，設計巧妙，能夠利用污水水流進行發電并將電能儲存起來的下水道污水發電裝置。

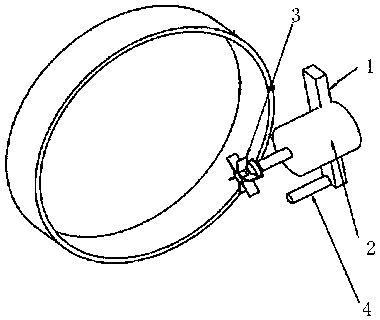

　　本實用新型的技術解決方案是：一種下水道污水發電裝置，其特征在于：所述的發電裝置包括設置在下水道口內的安裝基座1，在安裝基座1上設置有發電機2，發電機2的輸入端上設置有葉輪3，在安裝基座1上還連通有廢氣吸收管4，這個廢氣吸收管4與設置有氣泵的排氣管路相連，所述的發電機2還通過線路與蓄電池相連。

　　本實用新型同現有技術相比，具有如下優點：

　　本種結構形式的下水道污水發電裝置，其結構簡單，設計巧妙，它開創了一種新的水力發電方式，創造性地將生活污水由高處流向低處時的能量轉化成電能，并將這部分電能儲存起來，同時這種發電裝置還兼具吸收、排除下水道廢氣的功能，并且它的制作工藝簡單，制造成本低廉，因此可以說它具備了多種優點，特別適合于在本領域中推廣應用，其市場前景十分廣闊。
