申請日2015.09.01

　　公開(公告)日2015.12.23

　　IPC分類號C04B33/132

　　摘要

　　本發明屬于建筑材料技術領域，特別涉及一種利用生活污泥或河湖污泥制作燒結磚的方法。本發明的利用生活污泥或河湖污泥為原料制作燒結磚的方法包括以下步驟：原料粉碎、過篩;按比例加入粉煤灰,攪拌均化;按比例加入頁巖粉和煤粉,混合配料;粉碎、過篩;陳化;攪拌塑化;制坯;磚坯干燥;磚坯預熱;燒制;冷卻出窯。優點：制備方法簡單，操作方便，通過垃圾再利用，節約土地資源，節省生產成本，有效的解決了垃圾填埋難的問題,且燒制過程中，因?yàn)槲勰嗪�有一定熱量，減少了煤炭的使用量，節省了成本。

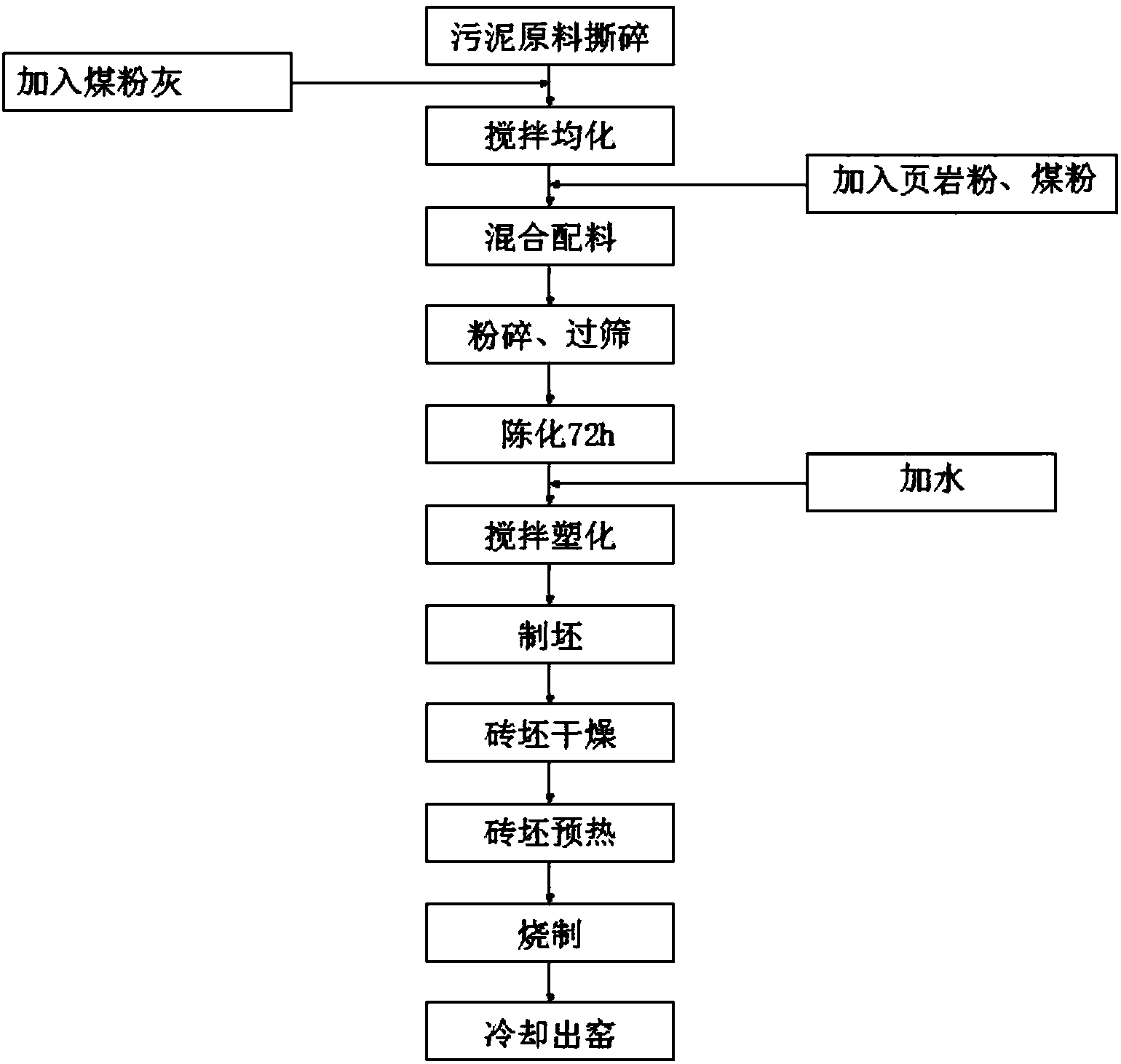

　　摘要附圖



　　權利要求書

　　1.一種利用生活污泥或河湖污泥制作燒結磚的方法，其特征在于，包 括以下步驟：

　　步驟1：污泥原料撕碎，具體為，將風干后的生活污泥或河湖污泥原料 在撕碎機內進行撕碎，備用;

　　步驟2：按比例加入粉煤灰，攪拌均化，具體為，向步驟1撕碎后得到 的生活污泥或河湖污泥原料中加入粉煤灰，在攪拌機內攪拌均化，得到混合 原料;

　　步驟3：按比例加入頁巖粉和煤粉，混合配料，具體為,向步驟2得到的 混合原料中加入頁巖粉和煤粉，混合后得到混合料;

　　步驟4：粉碎、過篩，具體為，將步驟3得到的混合料經粉碎機粉碎， 后經震動過篩機過篩，得到料物粉末;

　　步驟5：陳化，具體為，將步驟4得到的料物粉末送入陳化池，陳化72 小時;

　　步驟6：攪拌塑化，具體為，將步驟5陳化后的料物送進攪拌機內，加 水?dāng)嚢瑁�得到泥�?

　　步驟7：制坯，具體為，將步驟6中攪拌塑化后的泥料通過真空擠磚機 將混合料擠出成磚坯;

　　步驟8：磚坯干燥，具體為，將步驟7成型后的磚坯納入隧道窯烘干室 中烘干，窯內烘干溫度由常溫緩升至100℃，烘干時長30-35小時;

　　步驟9：磚坯預熱，具體為，將步驟8中烘干后的磚坯納入隧道窯預熱 段預熱，窯內預熱溫度由200℃-600℃緩升，預熱時長15-17小時;

　　步驟10;燒制，具體為，將步驟9中預熱后的磚坯納入隧道窯燒結段燒 制，窯內燒結溫度由600℃-1000℃緩升，燒制時長15-17小時;

　　步驟11：冷卻出窯，具體為，將步驟10燒結后的磚坯納入隧道窯冷卻 段中，引入冷空氣進行冷卻，出窯。

　　2.根據權利要求1所述的一種利用生活污泥或河湖污泥制作燒結磚的 方法，其特征在于：所述步驟1中，生活污泥原料含水量<30%，河湖污泥 原料含水量<20%，得到的生活污泥或河湖污泥粉末原料粒徑<10mm。

　　3.根據權利要求1所述的一種利用生活污泥或河湖污泥制作燒結磚的 方法，其特征在于：所述步驟2中，生活污泥粉末與粉煤灰質量比為1:1， 河湖污泥粉末與粉煤灰質量比為1:4。

　　4.根據權利要求1所述的一種利用生活污泥或河湖污泥制作燒結磚的 方法，其特征在于：所述步驟3中，生活污泥和煤粉灰混合物與頁巖粉及煤 粉質量比為20:76.5:3.5，河湖污泥和煤粉灰混合物與頁巖粉及煤粉質量比 為45：50：5。

　　5.根據權利要求1所述的一種利用生活污泥或河湖污泥制作燒結磚的 方法，其特征在于：所述步驟4中，料物粉末粒徑<0.3mm。

　　6.根據權利要求1所述的一種利用生活污泥或河湖污泥制作燒結磚的 方法，其特征在于：所述步驟6中，泥料含水量為17%。

　　7.根據權利要求1至6任一項所述的一種利用生活污泥或河湖污泥制 作燒結磚的方法，其特征在于：所述步驟7中，真空擠磚機的真空度為 0.5-0.8Mpa，擠出壓力>7Mpa。

　　說明書

　　一種利用生活污泥或河湖污泥制作燒結磚的方法

　　技術領域

　　本發明屬于建筑材料技術領域，特別涉及一種利用生活污泥或河湖污泥 制作燒結磚的方法。

　　背景技術

　　城市污泥是指城市生活污水、工業廢水處理過程中產生的固體廢棄物， 是城市污水處理廠的經常性產物，這種污泥含水量高、易腐爛，有強烈的臭 味，并且含有二惡因、細菌。寄生蟲卵及重金屬等有毒物質。多數污水處理 廠及施工單位只是將污泥送往垃圾填埋場或直接暴露于曠野中，造成嚴重的 二次污染。

　　隨著城市污水排放量越來越大，污水處理產生的污泥量也逐年增加，污 泥處理面臨諸多問題。一方面，污泥含水率高、體積大，給運輸和填埋造成 困難，并易于產生滲濾液，污染地下水和土壤環境;二是污泥中的重金屬和 寄生蟲卵等難以去除和穩定，不管采用哪種處置方式，都極易產生二次污染， 阻礙污泥的資源化利用;三是污泥焚燒過程中產生大量二惡因，對人體健康 造成威脅。因此，污泥處理處置常用的填埋、焚燒、土地利用等方法受到限 制，如何解決污泥資源化利用過程中的一些列問題，尋求合適的污泥資源化 利用途徑是目前環保領域亟待解決的問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種利用生活污泥或河湖污泥制作 燒結磚的方法，有效的解決了目前污泥處理困難，燒結磚制作土地資源浪費 嚴重，制作成本高的缺陷。

　　本發明解決上述技術問題的技術方案如下：一種利用生活污泥或河湖污 泥制作燒結磚的方法，包括以下步驟：

　　步驟1：污泥原料撕碎，具體為，將風干后的生活污泥或河湖污泥原料 在撕碎機內進行撕碎，備用;

　　步驟2：按比例加入粉煤灰，攪拌均化，具體為，向步驟1撕碎后得到 的生活污泥或河湖污泥原料中加入粉煤灰，在攪拌機內攪拌均化，得到混合 原料;

　　步驟3：按比例加入頁巖粉和煤粉，混合配料，具體為，向步驟2得到 的混合原料中加入頁巖粉和煤粉，混合后得到混合料;

　　步驟4：粉碎、過篩，具體為，將步驟3得到的混合料經粉碎機粉碎， 后經震動過篩機過篩，得到料物粉末;

　　步驟5：陳化，具體為，將步驟4得到的料物粉末送入陳化池，陳化72 小時;

　　步驟6：攪拌塑化，具體為，將步驟5陳化后的料物送進攪拌機內，加 水?dāng)嚢�，得到泥�?

　　步驟7：制坯，具體為，將步驟6中攪拌塑化后的泥料通過真空擠磚機 將混合料擠出成磚坯;

　　步驟8：磚坯干燥，具體為，將步驟7成型后的磚坯納入隧道窯烘干室 中烘干，窯內烘干溫度由常溫緩升至100℃，烘干時長30-35小時;

　　步驟9：磚坯預熱，具體為，將步驟8中烘干后的磚坯納入隧道窯預熱 段預熱，窯內預熱溫度由200℃-600℃緩升，預熱時長15-17小時;

　　步驟10;燒制，具體為，將步驟9中預熱后的磚坯納入隧道窯燒結段燒 制，窯內燒結溫度由600℃-1000℃緩升，燒制時長15-17小時;

　　步驟11：冷卻出窯，具體為，將步驟10燒結后的磚坯納入隧道窯冷卻 段中，引入冷空氣進行冷卻，出窯。

　　作為優化，上述步驟1中，生活污泥原料含水量<30%，河湖污泥原料 含水量<20%，得到的生活污泥或河湖污泥粉末原料料度<10mm。

　　作為優化，上述步驟2中，生活污泥粉末與粉煤灰質量比為1:1，河湖 污泥粉末與粉煤灰質量比為1:4。

　　作為優化，上述步驟3中，生活污泥和煤粉灰混合物與頁巖粉及煤粉質 量比為20:76.5:3.5，河湖污泥和煤粉灰混合物與頁巖粉及煤粉質量比為45： 50：5。

　　作為優化，上述步驟4中，料物粉末粒徑<0.3mm。

　　作為優化，上述步驟6中，泥料含水量為17%。

　　作為優化，上述步驟7中，真空擠磚機的真空度為0.5-0.8Mpa，擠出壓 力>7Mpa。

　　本發明的有益效果是：制備方法簡單，操作方便，通過垃圾再利用，節 約土地資源，節省生產成本，有效的解決了垃圾填埋難的問題，且燒制過程 中，因?yàn)槲勰嗪�有一定熱量，減少了煤炭的使用量，節省了成本。
