申請日2015.09.01

　　公開(公告)日2015.12.23

　　IPC分類號C02F103/16; C02F9/10

　　摘要

　　本實用新型提供一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，包括：結晶罐，其設廢水進口、濃硫酸進液口、中部開設連接通孔，底面設出液口;攪拌單元，包括電機、攪拌軸及攪拌槳;離心機，其上設進料口、氮?dú)膺M(jìn)口，底面設廢液出液口;第一收集槽，其上設液體進口和液體出口;蒸發濃縮罐，其上設進液口，排氣口;第一冷凝器，進口與蒸發濃縮罐上表面中部排氣口連通;第二冷凝器，進口與第一冷凝器出口通過管路連通;第二收集槽，上設料液進口和料液出口，料液進口通過管路與第二冷凝器出口連通。所述設備能夠很好地回收廢液中的硝酸，回收硝酸濃度能夠達到38%，并能夠生產具有較高純度的硫酸鎳、硫酸銅，作為工業生產的原料。

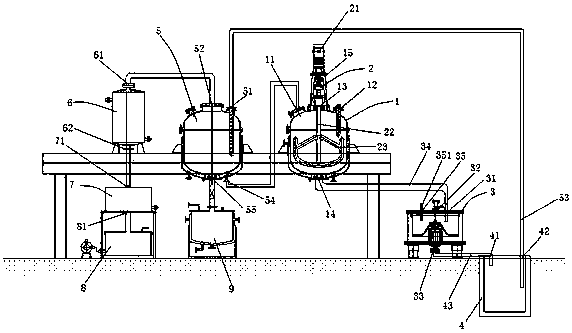

　　摘要附圖



　　權利要求書

　　1.一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，包括：

　　結晶罐，為一罐體，其上表面一側設廢水進口、另一側設濃硫酸進液口、中部開設有連接通孔，底面中部設出液口，結晶罐內設有儲料槽;

　　攪拌單元，其包括設置于所述結晶罐中部上方的電機、一端與所述電機輸出軸連接另一端由結晶罐上表面中部連接通孔伸入結晶罐內側下部的攪拌軸及與所述攪拌軸位于結晶罐內側端連接的攪拌槳;

　　離心機，其上表面一側設進料口、中部設氮?dú)膺M(jìn)口，底面中部設廢液出液口，所述離心機進料口通過進料管道與所述結晶罐底面中部出液口連通;

　　第一收集槽，為一罐體，其上分別開設有液體進口和液體出口，其液體進口通過進料管與所述離心機廢液出液口連通;

　　蒸發濃縮罐，為一罐體，其上表面一側設進液口，中部設排氣口，所述蒸發濃縮罐進液口通過進液管道與所述第一收集槽液體出口連通，該進液管道上設有泵;

　　第一冷凝器，進口與所述蒸發濃縮罐上表面中部排氣口連通;

　　第二冷凝器，其進口與所述第一冷凝器出口通過管路連通;

　　第二收集槽，其上設料液進口和料液出口，料液進口通過管路與所述第二冷凝器出口連通。

　　2.根據權利要求1所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，所述離心機上表面另一側設洗滌液進液口，洗滌液進液口上插設有洗滌管。

　　3.根據權利要求1所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，所述攪拌單元攪拌軸與攪拌槳為一體式結構。

　　4.根據權利要求1所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，所述蒸發濃縮罐底面一側設出液口，該出液口通過管路與所述結晶罐廢水進口連通，且管路上設有出液泵和出液閥。

　　5.根據權利要求1或4所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，還包括第三收集槽，所述蒸發濃縮罐底面中部設廢液出口，該廢液出口通過管路與所述第三收集槽連通。

　　6.根據權利要求1所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，沿所述結晶罐上表面中部連接通孔周向架設有一電機支架，所述攪拌單元電機設置于該電機支架上。

　　7.根據權利要求1或3所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，所述攪拌槳為渦輪式攪拌槳、錨式攪拌槳、框式攪拌槳、螺桿式攪拌槳或推進式攪拌槳。

　　8.根據權利要求7所述的一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，其特征在于，所述攪拌槳為錨式攪拌槳。

　　說明書

　　一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備

　　技術領域

　　本實用新型涉及一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備。

　　背景技術

　　電鍍廢水的來源一般為：(1)鍍件清洗水;(2)廢電鍍液;(3)其他廢水，包括沖刷車間地面，刷洗極板洗水，通風設備冷凝水，以及由于鍍槽滲漏或操作管理不當造成的“跑、冒、滴、漏”的各種槽液和排水;(4)設備冷卻水，冷卻水在使用過程中除溫度升高以外，未受到污染。電鍍廢水的水質、水量與電鍍生產的工藝條件、生產負荷、操作管理與用水方式等因素有關。電鍍廢水的水質復雜，成分不易控制，其中含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，有些屬于致癌、致畸、致突變的劇毒物質。

　　電鍍工藝多種多樣，其中，化學鍍鎳，是化學鍍中發展最快的一種。不用外來電流，借氧化還原作用在金屬制件的表面上沉積一層鎳的方法。用于提高抗蝕性和耐磨性，增加光澤和美觀。適合于管狀或外形復雜的小零件的光亮鍍鎳，不必再經拋光。一般將被鍍制件浸入以硫酸鎳、次磷酸二氫鈉、乙酸鈉和硼酸所配成的混合溶液內，在一定酸度和溫度下發生變化，溶液中的鎳離子被次磷酸二氫鈉還原為原子而沉積于制件表面上，形成細致光亮的鎳鍍層。

　　電鍍廢水中的鎳主要以二價離子存在，比如說硫酸鎳、硝酸鎳以及與許多無機和有機絡合物比如蘋果酸、酒石酸、檸檬酸等生成的鎳鹽。含鎳廢水的工業來源很多，其中主要是電鍍業，此外，采礦、冶金、機器制造、化學、儀表、石油化工、紡織等工業，以及鋼鐵廠、鑄鐵廠、汽車和飛機制造業、印刷、墨水、陶瓷、玻璃等行業排放的廢水中也含有鎳。電鍍廢水中的硝酸鎳離子來源主要是電鍍鎳的清洗廢水，其廢水成分與電鍍液的基本成分差不多，硝酸鎳離子濃度在幾毫克到幾千毫克每升之間變化。

　　電鍍廢水中的硝酸鎳離子難去除，主要是以下幾點原因造成，第一，硝酸鎳離子的排放標準高，在所有第一類污染物之中，電鍍污染物排放標準要求，硝酸鎳離子需要處理至0.1mg/L才能外排，是所有標準中最嚴格的;第二，鍍種尤其是化學鍍的存在，使得廢水中存在大量的絡合劑，絡合劑與重金屬硝酸鎳離子結合生成絡合鎳，導致硝酸鎳離子加堿難以去除;第三，混入的前處理水以及表面活性劑，這類有機物也會與硝酸鎳離子結合生成有機絡合物，導致廢水硝酸鎳離子難以去除達標。以上三點原因?qū)е聫U水中的硝酸鎳離子難除去，因此大多數電鍍廠、電鍍園區中的廢水硝酸鎳離子普遍超標。

　　對此，目前國內存在如下解決辦法：

　　中國專利CN200510062107.X，公開了一種銅和硝酸鎳的制備工藝，尤其是一種用電鍍廢水電解回收銅和硝酸鎳的回收方法。該回收方法在含有硫酸和鹽酸中至少一種的電鍍廢水中加入氫氧化鈉，使其酸堿度即pH值達到技術要求，廢水中的金屬沉淀;將沉淀的金屬與含有硝酸的電鍍廢水混合，并使pH值達到技術要求，然后電解，同時控制電流強度，使銅在電解過程中析出;在不含銅的金屬液體中加入氫氧化鎳，并使pH值達到技術要求，然后加熱，使之沉淀;將所沉淀的金屬過濾，即可得到硝酸鎳溶液，再將該硝酸鎳溶液加熱成濃縮的硝酸鎳結晶，即可得到硝酸鎳。然而，其采用分布回收方法，即先析出銅，然后在不含銅的金屬液中沉淀，回收硝酸鎳，但其并無法保證銅的完全析出，而且廢液中的硝酸也無法得到回收利用。

　　實用新型內容

　　為解決上述存在的問題，本實用新型的目的在于提供一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，所述設備能夠很好地回收廢液中的硝酸，回收硝酸濃度能夠達到38%，并能夠生產具有較高純度的硫酸鎳、硫酸銅，作為工業生產的原料。

　　為達到上述目的，本實用新型的技術方案是：

　　一種電鍍廢水中含銅、鎳廢硝酸的回收處理設備，包括：結晶罐，為一罐體，其上表面一側設廢水進口、另一側設濃硫酸進液口、中部開設有連接通孔，底面中部設出液口，結晶罐內設有儲料槽;攪拌單元，其包括設置于所述結晶罐中部上方的電機、一端與所述電機輸出軸連接另一端由結晶罐上表面中部連接通孔伸入結晶罐內側下部的攪拌軸及與所述攪拌軸位于結晶罐內側端連接的攪拌槳;離心機，其上表面一側設進料口、中部設氮?dú)膺M(jìn)口，底面中部設廢液出液口，所述離心機進料口通過進料管道與所述結晶罐底面中部出液口連通;第一收集槽，為一罐體，其上分別開設有液體進口和液體出口，其液體進口通過進料管與所述離心機廢液出液口連通;蒸發濃縮罐，為一罐體，其上表面一側設進液口，中部設排氣口，所述蒸發濃縮罐進液口通過進液管道與所述第一收集槽液體出口連通，該進液管道上設有泵;第一冷凝器，進口與所述蒸發濃縮罐上表面中部排氣口連通;第二冷凝器，其進口與所述第一冷凝器出口通過管路連通;第二收集槽，其上設料液進口和料液出口，料液進口通過管路與所述第二冷凝器出口連通。

　　進一步，所述離心機上表面另一側設洗滌液進液口，洗滌液進液口上插設有洗滌管。

　　另，所述攪拌單元攪拌軸與攪拌槳為一體式結構。

　　另有，所述蒸發濃縮罐底面一側設出液口，該出液口通過管路與所述結晶罐廢水進口連通，且管路上設有出液泵和出液閥。

　　再，還包括第三收集槽，所述蒸發濃縮罐底面中部設廢液出口，該廢液出口通過管路與所述第三收集槽連通。

　　再有，沿所述結晶罐上表面中部連接通孔周向架設有一電機支架，所述攪拌單元電機設置于該電機支架上。

　　且，所述攪拌槳為渦輪式攪拌槳、錨式攪拌槳、框式攪拌槳、螺桿式攪拌槳或推進式攪拌槳。

　　另，所述攪拌槳為錨式攪拌槳。

　　本實用新型的有益效果在于：

　　采用結晶結合蒸發濃縮的方式實現對電鍍廢水中含銅、鎳廢硝酸的回收處理，并可根據廢液中銅、鎳濃度的高低不同，實行不同方式的結晶和蒸發濃縮;設計兩級冷凝器，配合蒸發濃縮罐，實現對經蒸發濃縮后呈煙霧狀的硝酸的回收，回收的硝酸質量濃度約為38%�；厥盏玫降牧蛩徙~、硫酸鎳晶體濃度高，經過純化即可作為生產用藥劑。
