申請日2015.09.01
公開(公告)日2015.12.23
IPC分類號C01G37/02
摘要
本發明公開了一種利用工業含鉻污泥生產三氧化二鉻的工藝方法，將工業含鉻污泥放進烘干房進行干燥;用破碎機把干燥后的塊狀污泥粉碎成小顆粒;將粉碎后的小顆粒裝入耐高溫容器后送進推板窯，經過高溫煅燒后，從冷卻帶冷卻后傳送出推板窯，得到三氧化二鉻粗品;把出窯產品三氧化二鉻粗品送入密閉型破碎機破碎成小顆粒，再經輸送帶送入氣流渦旋超微粉碎機進行粉碎，經過皮帶除鐵機第一次除鐵，并同時送入干粉立式永磁除鐵器進行進一步除鐵，故所得三氧化二鉻為超細度較高純度的成品。本發明得出的成品含有極少量的銅鋁鋅等和不可燃的雜質，視含鉻污泥的含量，成品純度可達約90%，甚至更高。取樣檢測后即可稱重包裝，被吸除的鐵磁體為副產品。

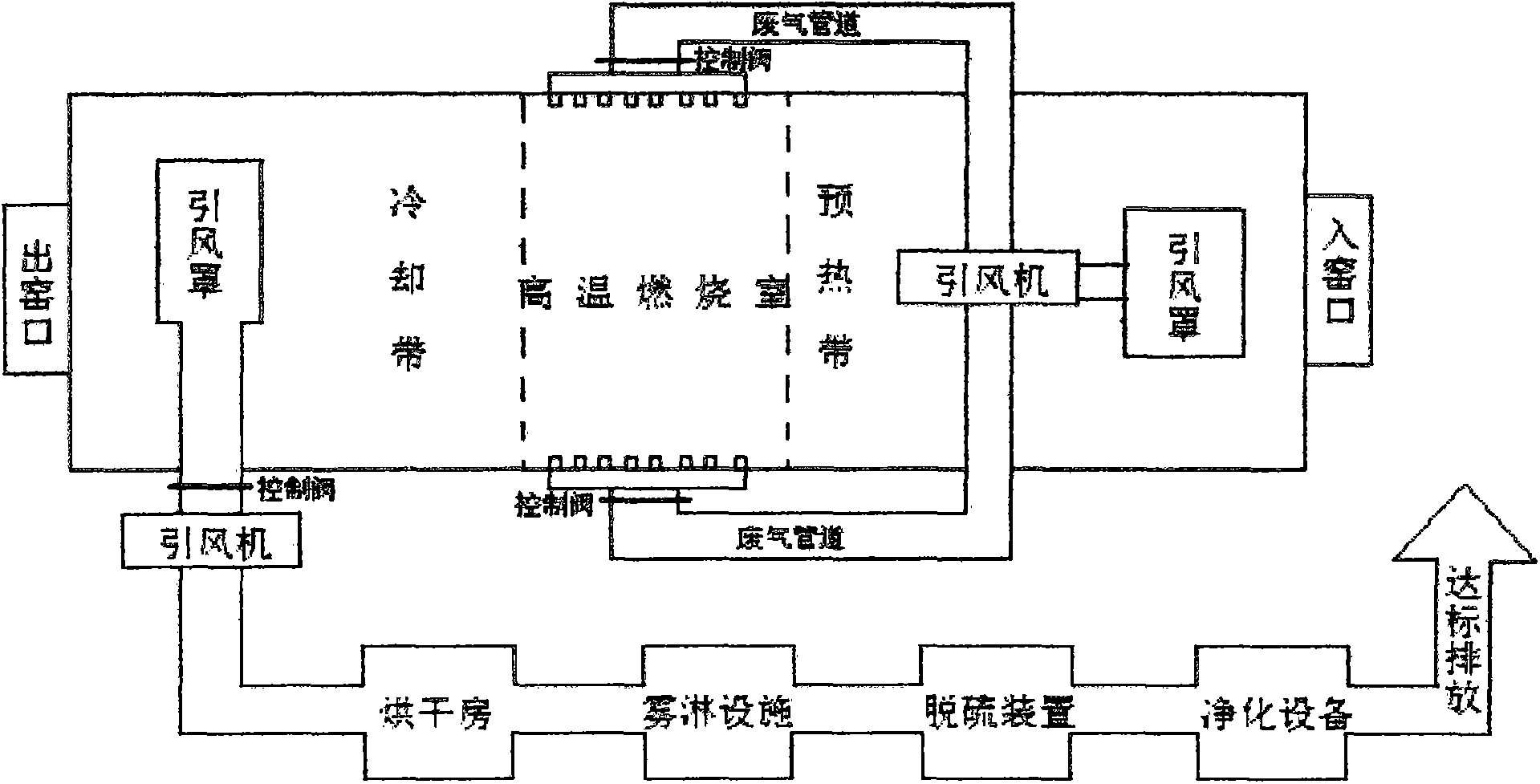

摘要附圖
權利要求書
1.一種利用工業含鉻污泥生產三氧化二鉻的工藝方法，其特征在于：包括 如下步驟：
(1)、干燥：將工業含鉻污泥放進烘干房進行干燥;
(2)粉碎：用破碎機把干燥后的塊狀污泥粉碎成小顆粒;
(3)高溫煅燒：將粉碎后的小顆粒裝入耐高溫容器后送進推板窯，經過1000 ℃～1300℃高溫煅燒后，從冷卻帶冷卻后傳送出推板窯，得到三氧化二鉻粗品; 從小顆粒進推板窯到出推板窯時間為20h;
(4)、粉碎除鐵，得出成品：把出窯產品三氧化二鉻粗品送入密閉型破碎 機破碎成小顆粒，再經輸送帶送入氣流渦旋超微粉碎機進行粉碎，經過皮帶除 鐵機第一次除鐵，并同時送入干粉立式永磁除鐵器進行進一步除鐵，所述干粉 立式永磁除鐵器具有鉻鐵自動分離功能，所述氣流渦旋超微粉碎機有自動分選 顆粒目數的功能，故所得三氧化二鉻為超細度較高純度的成品。
2.根據權利要求1所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其 特征在于：所述干燥步驟中，含鉻污泥主要成分為氫氧化鉻。
3.根據權利要求1所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其 特征在于：所述高溫煅燒步驟中，產生的有毒有害廢氣的回?zé)幹梅椒ㄈ缦拢?將推板窯內煅燒產生的有毒有害廢氣用引風機回抽，并送入高溫燃燒室經1000 度以上的高溫煅燒后，可將二惡英及呋喃類有害物質全部分解，廢氣再經霧淋 法除塵降溫，脫硫裝置，活性炭過濾后排入大氣，達到環保的要求。
4.根據權利要求3所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其 特征在于：所述的引風機回抽具體為：在推板窯入窯口內1-2米處，窯孔上方 開一略小于引風罩的窗口，安裝一引風罩并連接到引風機，通過管道將有毒有 害廢氣抽送至安裝在推板窯高溫燃燒室兩側的數支耐高溫噴槍，噴入高溫燃燒 室進行廢氣回?zé)�，在噴槍的窯外管道中接入控制閥門，便于調節廢氣流量，達 到廢氣被充分燃燒的目的。
5.根據權利要求1所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其 特征在于：所述高溫煅燒步驟中，推板窯把已經裝入需要燒制的含鉻污泥的耐 高溫容器直接放置在耐高溫耐磨損的推板上，由液壓進板機將推板逐塊推入窯 中，產品經預熱帶，高溫燃燒室，進入冷卻帶冷卻后出窯，完成整個燒制過程。
6.根據權利要求1所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其 特征在于：所述氣流渦旋超微粉碎機中，氣流粉碎機與旋風分離器，除塵器， 引風機組合形成粉碎系統，能使被粉碎的物料粗細分離，粒度符合的進入收集 袋，粗粒子下降到粉碎區繼續粉碎，產品粒度在2-150微米間任意調整，適合 莫氏硬度九級以下的干粉物料粉碎。
7.根據權利要求1所述的利用工業含鉻污泥生產三氧化二鉻的工藝方法，其特 征在于：所述干粉立式永磁除鐵器內部采用稀土永磁材料提供高梯度強磁場， 當干粉物料落到永磁滾筒時，物料中的鐵磁性物質被筒體吸附，隨著滾筒轉到 無磁區時，在自重作用下，自行掉落在裝鐵箱內，單級鐵質去除率可達95%以上。
說明書
一種利用工業含鉻污泥生產三氧化二鉻的工藝方法
技術領域
本發明屬于化工處理方法領域，具體涉及一種利用工業含鉻污泥生產三氧化 二鉻的工藝方法。
背景技術
目前在國內的電鍍廠，對于含鉻廢水的處理方法基本上都采用下面兩種方 法：一是化學沉淀法，二是樹脂柱過濾法。但這兩種方法都存在缺陷，其一是 化學法沉淀廢渣，需要占用大量的土地用于存放，而且經過酸雨侵蝕和沖洗后， 還會造成環境污染;其二是通過樹脂柱過濾后，清洗過濾器中產生的廢液，雖 然可用于回收重鉻酸鈉，但是在回收過程中還有二次污染物。因此很重要的一 點是含鉻廢水處理后氫氧化鉻廢渣的處理問題。目前國內也報導過有關氫氧化 鉻廢渣的處理工藝，但這些工藝很少被采用，其主要原因是工藝復雜、處理成 本高、產品價值低，產品適用范圍多數只用于制水泥的混合材料，所以很難推 廣使用。
發明內容
發明目的：為了解決現有技術的不足，本發明提供了一種利用工業含鉻污 泥生產三氧化二鉻的工藝方法。
技術方案：一種利用工業含鉻污泥生產三氧化二鉻的工藝方法，包括如下 步驟：
(1)、干燥：將工業含鉻污泥放進烘干房進行干燥;
(2)粉碎：用破碎機把干燥后的塊狀污泥粉碎成小顆粒;
(3)高溫煅燒：將粉碎后的小顆粒裝入耐高溫容器后送進推板窯，經過1000 ℃～1300℃高溫煅燒后，從冷卻帶冷卻后傳送出推板窯，得到三氧化二鉻粗品; 從小顆粒進推板窯到出推板窯時間為20h;
(4)、粉碎除鐵，得出成品：把出窯產品三氧化二鉻粗品送入密閉型破碎 機破碎成小顆粒，再經輸送帶送入氣流渦旋超微粉碎機進行粉碎，經過皮帶除 鐵機第一次除鐵，并同時送入干粉立式永磁除鐵器進行進一步除鐵，所述干粉 立式永磁除鐵器具有鉻鐵自動分離功能，所述氣流渦旋超微粉碎機有自動分選 顆粒目數的功能，故所得三氧化二鉻為超細度較高純度的成品。
作為進一步優化：所述干燥步驟中，含鉻污泥主要成分為氫氧化鉻。
作為進一步優化：所述高溫煅燒步驟中，產生的有毒有害廢氣的回?zé)幹梅?法如下：將推板窯內煅燒產生的有毒有害廢氣用引風機回抽，并送入高溫燃燒 室經1000度以上的高溫煅燒后，可將二惡英及呋喃類有害物質全部分解，廢氣 再經霧淋法除塵降溫，脫硫裝置，活性炭過濾后排入大氣，達到環保的要求。
作為進一步優化：所述的引風機回抽具體為：在推板窯入窯口內1-2米處， 窯孔上方開一略小于引風罩的窗口，安裝一引風罩并連接到引風機，通過管道 將有毒有害廢氣抽送至安裝在推板窯高溫燃燒室兩側的數支耐高溫噴槍，噴入 高溫燃燒室進行廢氣回?zé)�，在噴槍的窯外管道中接入控制閥門，便于調節廢氣 流量，達到廢氣被充分燃燒的目的。
作為進一步優化：所述高溫煅燒步驟中，推板窯把已經裝入需要燒制的含鉻 污泥的耐高溫容器直接放置在耐高溫耐磨損的推板上，由液壓進板機將推板逐 塊推入窯中，產品經預熱帶，高溫燃燒室，進入冷卻帶冷卻后出窯，完成整個 燒制過程。
作為進一步優化：所述氣流渦旋超微粉碎機中，氣流粉碎機與旋風分離器， 除塵器，引風機組合形成粉碎系統，能使被粉碎的物料粗細分離，粒度符合的 進入收集袋，粗粒子下降到粉碎區繼續粉碎，產品粒度在2-150微米間任意調 整，適合莫氏硬度九級以下的干粉物料粉碎。
作為進一步優化：所述干粉立式永磁除鐵器內部采用稀土永磁材料提供高 梯度強磁場，當干粉物料落到永磁滾筒時，物料中的鐵磁性物質被筒體吸附， 隨著滾筒轉到無磁區時，在自重作用下，自行掉落在裝鐵箱內，單級鐵質去除 率可達95%以上。
有益效果：本發明得出的成品含有極少量的銅鋁鋅等和不可燃的雜質，視含 鉻污泥的含量，成品純度可達約90%，甚至更高。取樣檢測后即可稱重包裝，被 吸除的鐵磁體為副產品。
所述高溫燃燒室可以連續二十四小時不間斷燒制，若無特殊情況一般都到年 終放假或設備檢修時停窯。使用清潔能源天燃?xì)鉃槿剂希瑴囟纫话阍?300度以 下，若高溫燃燒室更換更高耐火度的材料，窯溫將更高。溫度由自動控溫系統 控制，在窯的高溫燃燒室上方設有熱電偶測溫傳感器，連接到自動控溫系統， 當溫度偏差時，由控制系統自動調節天燃?xì)饬髁�，達到控制溫度的要求。
所述氣流渦旋超微粉碎機中，能使被粉碎的物料粗細分離，粒度符合的進入 收集袋，粗粒子下降到粉碎區繼續粉碎，產品粒度在2-150微米間任意調整， 適合莫氏硬度九級以下的干粉物料粉碎，整套系統密閉粉碎，粉塵少噪音低， 程序控制，操作簡便。
所述干粉立式永磁除鐵器內部采用稀土永磁材料提供高梯度強磁場，當干粉 物料落到永磁滾筒時，物料中的鐵磁性物質被筒體吸附，隨著滾筒轉到無磁區 時，在自重作用下，自行掉落在裝鐵箱內，單級鐵質去除率可達95%以上，可以 自動除鐵連續工作，處理量大。滾筒直徑，長度，上下接口均可現場定制。永 磁型磁鐵的磁場強度可調整。
