申請日2015.09.01
公開(公告)日2015.12.30
IPC分類號B01D21/02
摘要
本實用新型屬于垃圾處理設備領域，具體涉及生活污水混凝沉淀池，包括池體，所述的池體為上端開口的圓形或矩形槽體結構，池體包括側壁及底面，池體的側壁沿豎直方向設置，所述的池體的底面為向下凹陷的斗形結構，池體的底面與側壁的下端形成密封連接，池體的側壁內設置有加強架。本實用新型采用在側壁中增加加強架，提高了側壁的抗震強度，能夠保證在地震及其他存在沖擊的情況下沉淀池內的污水不大量泄漏，保證處理設備的安全，設置的防腐層能夠避免混凝土材料直接接觸污水，避免了混凝土的腐蝕，有效延長了沉淀池的使用壽命。

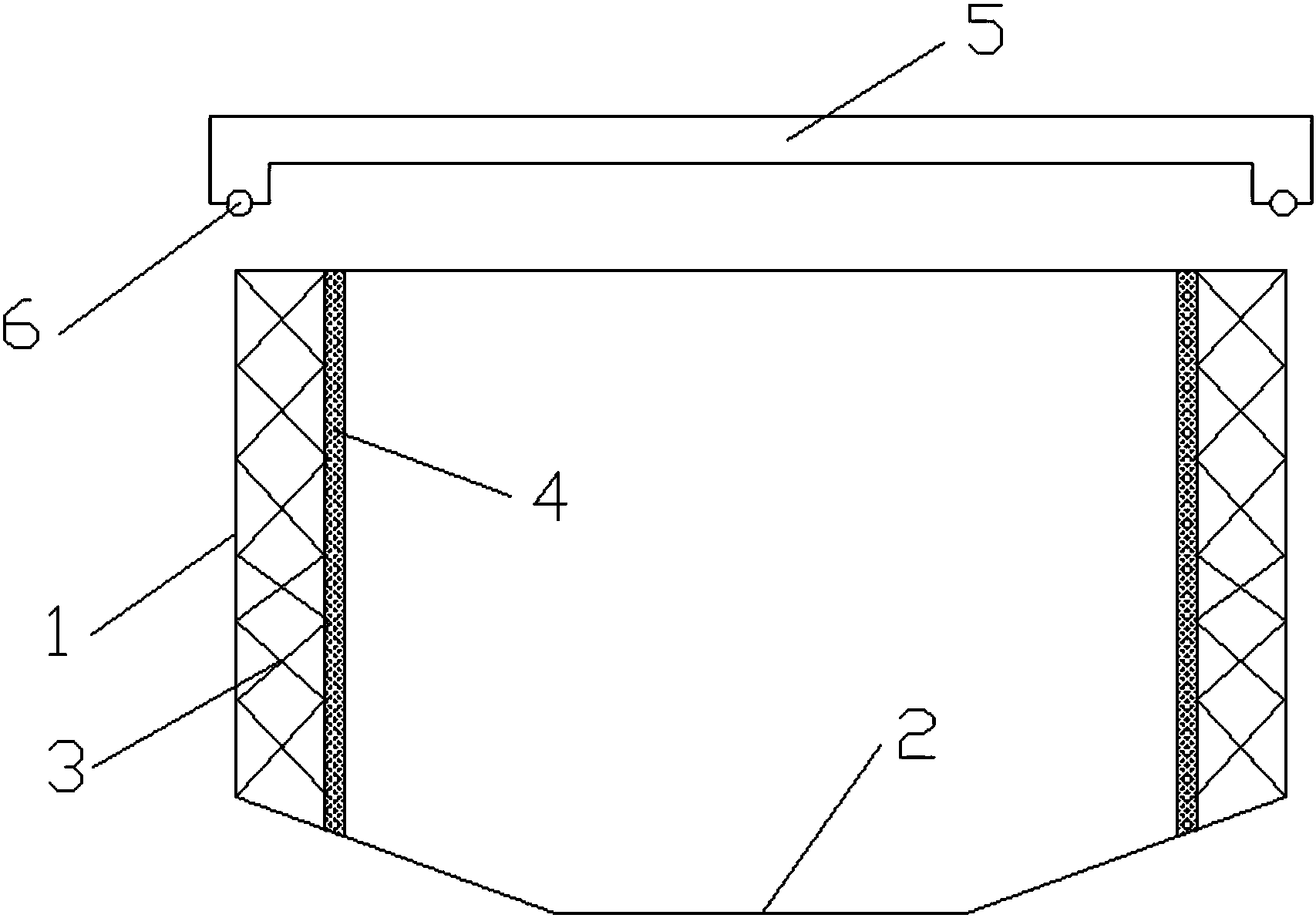

摘要附圖
權利要求書
1.生活污水混凝沉淀池，包括池體，所述的池體為上端開口的圓形或矩形槽體結構，池體包括側壁(1)及底面(2)，池體的側壁(1)沿豎直方向設置，其特征在于：所述的池體的底面(2)為向下凹陷的斗形結構，池體的底面(2)與側壁(1)的下端形成密封連接，池體的側壁(1)內設置有加強架(3)。
2.根據權利要求1所述的生活污水混凝沉淀池，其特征在于：所述的加強架(3)為鋼絲網層。
3.根據權利要求1所述的生活污水混凝沉淀池，其特征在于：所述的池體的側壁(1)為混凝土結構的墻體，側壁(1)內側面設置有防腐層(4)。
4.根據權利要求1所述的生活污水混凝沉淀池，其特征在于：所述的池體還增設有滑蓋(5)，滑蓋(5)設置有輥輪(6)，滑蓋(5)通過輥輪(6)與池體的側壁(1)上端面形成滑動配合。
說明書
生活污水混凝沉淀池
技術領域
本實用新型屬于垃圾處理設備領域，具體涉及生活污水混凝沉淀池。
背景技術
污水處理為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。其中生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：漂浮和懸浮的大小固體顆粒;膠狀和凝膠狀擴散物;純?nèi)芤�。在對生活污水進行處理時，都需要將污水進行沉淀操作，這就使生活污水混凝沉淀池成為必不可少的設備，而現有的生活污水混凝沉淀池都是采用鋼筋混凝土澆筑的模式來建造的，但是單純的鋼筋混凝土沉淀池在防腐、抗震的性能上都不高，嚴重影響了沉淀池的使用壽命，必須經常對沉淀池進行維護，增加不必要的成本。
實用新型內容
本實用新型目的是解決現有的生活污水混凝沉淀池都是采用鋼筋混凝土澆筑的模式來建造的，但是單純的鋼筋混凝土沉淀池在防腐、抗震的性能上都不高，嚴重影響了沉淀池的使用壽命，必須經常對沉淀池進行維護，增加不必要的成本的問題，提出了一種生活污水混凝沉淀池，能夠提高沉淀池的使用壽命，有效提高沉淀池防腐、抗震的性能。
本實用新型的具體技術方案是：
本實用新型為生活污水混凝沉淀池，包括池體，所述的池體為上端開口的圓形或矩形槽體結構，池體包括側壁及底面，池體的側壁沿豎直方向設置，所述的池體的底面為向下凹陷的斗形結構，池體的底面與側壁的下端形成密封連接，池體的側壁內設置有加強架。
所述的加強架為鋼絲網層。
所述的池體的側壁為混凝土結構的墻體，側壁內側面設置有防腐層。
所述的池體還增設有滑蓋，滑蓋設置有輥輪，滑蓋通過輥輪與池體的側壁上端面形成滑動配合。
本實用新型的有益效果是：
本實用新型采用在側壁中增加了加強架，提高了側壁的抗震強度，能夠保證在地震及其他存在沖擊的情況下沉淀池內的污水不發生大量泄漏，保證處理設備的安全，設置的防腐層能夠避免混凝土材料直接接觸污水，避免了混凝土的腐蝕，有效延長了沉淀池的使用壽命。
