申請日2017.01.07
公開(公告)日2017.05.31
IPC分類號C02F11/12; C02F11/18; B01D53/00; B01D53/32; B01D53/74; B01D53/86; B01D53/48; B01D53/72; B01D46/00
摘要
本發明公開了一種污泥�；瘹怏w處理裝置，包括廂體，廂體內設有用于傳輸污泥的傳輸帶，廂體上端和下端分別設有進料口和出料口，箱體呈密封設置，傳輸帶相對進料口一端設有用于帶動空氣形成熱流的導流風機，傳輸帶下端設有加熱件和用于回收熱濕空氣中廢水的蒸發器，廂體內壁背對風機一側設有隔板，蒸發器和加熱件之間設有引流風機，廂體上設有用于排風的排風管和用于吸風的新風管，排風管一端連接有廢氣處理箱。使盡可能多的熱量用于污泥干燥，而不是直接排放到空氣中導致熱量的損耗，提高了能源利用率。當不需再處理污泥時，通過排風管將廢氣引入廢氣處理箱內進行處理，從而除去有害氣體，防止由于有害氣體排放使環境污染。
權利要求書
1.一種污泥�；瘹怏w處理裝置，包括廂體(2)，所述廂體(2)內設有用于傳輸污泥的傳輸帶(7)，所述廂體(2)上端和下端分別設有進料口(10)和出料口(13)，其特征是：所述廂體(2)呈密封設置，所述傳輸帶(7)相對進料口(10)一端設有用于帶動空氣形成熱流的導流風機(15)，所述傳輸帶(7)下端靠近導流風機(15)一端設有用于加熱空氣的加熱件(16)，所述傳輸帶(7)下端遠離導流風機(15)一端設有用于回收熱濕空氣中廢水的蒸發器(18)，所述廂體(2)內壁背對導流風機(15)一側設有用于引導熱流流向蒸發器(18)的隔板(24)，所述蒸發器(18)的出液口上連接有排水管(21)，所述蒸發器(18)和加熱件(16)之間設有用于將熱流從蒸發器(18)引向加熱件(16)的引流風機(17)，所述廂體(2)上設有用于排風的排風管(25)和用于吸風的新風管(26)，所述新風管(26)和排風管(25)上均設有啟閉閥門(27)，所述排風管(25)一端連接有廢氣處理箱(28)。
2.根據權利要求1所述的一種污泥�；瘹怏w處理裝置，其特征是：所述廢氣處理箱(28)內依次設有冷凝器(32)、引風機(33)、PM2.5過濾器(34)、低溫等離子體(35)和光催化廢氣處理器(36)，所述光催化廢氣處理器(36)的出風口設有穿設過廢氣處理箱(28)的出風管。
3.根據權利要求2所述的一種污泥�；瘹怏w處理裝置，其特征是：所述引風機(33)的出風口朝向PM2.5過濾器(34)，所述廢氣處理箱(28)內設有擋板(29)將廢氣處理箱(28)分隔成放置冷凝器(32)和引風機(33)的第一腔(30)以及第二腔(31)，所述引風機(33)的出風口穿設過擋板(29)。
4.根據權利要求3所述的一種污泥�；瘹怏w處理裝置，其特征是：所述廂體(2)內設有用于導向經過加熱件(16)后的熱流流向?qū)Я黠L(fēng)機(15)的風幕板(23)，所述出料口(13)位于風幕板(23)背對加熱件(16)一側。
5.根據權利要求4所述的一種污泥�；瘹怏w處理裝置，其特征是：所述傳輸帶(7)沿豎直方向交錯設置有若干個，最下端所述傳輸帶(7)的出料端設有導料板(12)，所述導料板(12)朝向出料口(13)一端呈傾斜向下設置，所述導料板(12)相對出料口(13)一側和風幕板(23)背對出料口(13)一側位于同一平面。
6.根據權利要求5所述的一種污泥�；瘹怏w處理裝置，其特征是：所述出料口(13)相對加強器一端固設有集料斗(14)，所述出料口(13)位于集料斗(14)內且位于集料斗(14)下端。
7.根據權利要求6所述的一種污泥�；瘹怏w處理裝置，其特征是：所述廂體(2)外設有隔熱箱(1)，所述廂體(2)位于隔熱箱(1)內，所述加熱件(16)包括熱泵(19)和換能器(20)，所述換能器(20)位于廂體(2)內，所述熱泵(19)位于廂體(2)外且位于隔熱箱(1)內，所述排水管(21)、排風管(25)和新風管(26)均穿設過隔熱箱(1)。
8.根據權利要求7所述的一種污泥�；瘹怏w處理裝置，其特征是：所述傳輸帶(7)一端設有用于驅動傳輸帶(7)轉動的驅動組件(8)，所述隔熱箱(1)內設有分隔板(3)將隔熱箱(1)分隔成用于放置熱泵(19)的熱泵腔(4)和用于放置驅動組件(8)的驅動腔(5)，所述熱泵腔(4)和驅動腔(5)內均設有用于與外界交換熱量的熱交換器(6)，所述分隔板(3)為隔熱板。
9.根據權利要求8所述的一種污泥�；瘹怏w處理裝置，其特征是：所述廂體(2)、分隔板(3)和隔熱箱(1)均由硬質聚氨發泡彩鋼板制成。

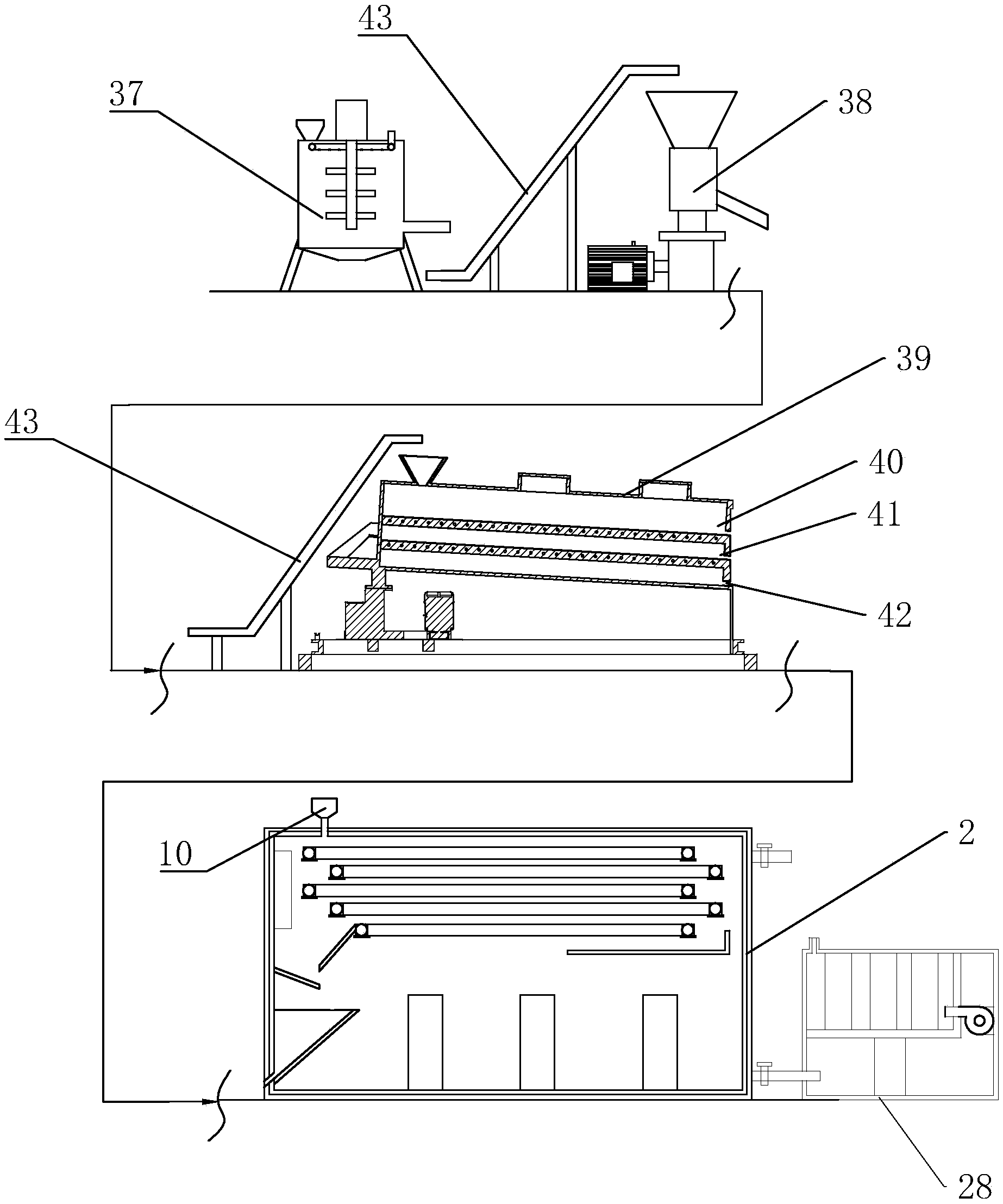

10.一種污泥干燥處理系統，其特征是：包括如權利要求1-8中任意一項所述的污泥�；瘹怏w處理裝置，還包括用于將混合干燥污泥和濕污泥的攪拌機(37)、用于造粒從攪拌機(37)出料的半干污泥的造粒機(38)和用于篩分污泥顆粒的分篩機(39)，所述分篩機(39)上設有用于出料小污泥顆粒的第一出料口(40)和用于出料大污泥顆粒的第二出料口(41)，所述第一出料口(40)與廂體(2)相連，所述第二出料口(41)與造粒機(38)的進料口(10)相連。
說明書
一種污泥干燥處理系統和污泥�；瘹怏w處理裝置
技術領域
本發明涉及污泥處理裝置，具體涉及一種污泥干燥處理系統和污泥�；瘹怏w處理裝置。
背景技術
目前，污泥經過初步離心處理后，其含水率在80%左右，污泥的含水率較高，無法直接進行焚燒，需要經過脫水干化，使其含水率降低之后才能進行回收利用。對污泥干化的過程一般是通過高溫加熱或者自然干化完成。
如公告號為CN101148309的專利，該專利公開了一種帶式污泥干燥機，包括廂體，在所述廂體的內部設有上輸送帶，中輸送帶和下輸送帶，所述的上、中、下輸送帶分別包括設置在兩端的軸輪和輸送帶，所述的輸送帶安裝在所述的軸輪上，所述的軸輪在調速電機的帶動下帶動所述的輸送帶運轉;在所述的廂體上端設有進泥斗，在所述廂體的下端一側設有出泥口，在所述上輸送帶的上方設有若干個抽風裝置。
抽風裝置由風機、通風管道、出風口、進風口，以及控制出風口的蝶閥組成。在廂體旁側設有通向廂體內部的熱能進氣口，熱能進氣口與設置在廂體旁側的熱空氣通道相連通。該熱空氣通道與外設的焦炭反射爐連接，焦炭反射爐上部的熱空氣通過熱能進氣口經熱空氣通道輸送至廂體內部。
當污泥在輸送帶上傳送時，抽風裝置的風機工作，自然風和熱空氣分別通過進風口和熱能進入口進氣，風機將空氣抽出并由通風管道及設置在頂端的出風口排出。廂體內空氣溫度一般為50℃-65℃左右。當空氣穿流鋪設在輸送帶上的污泥時，污泥中的水分也隨氣流被帶走。
該專利的缺點在于：在干燥污泥的過程中，會將大量的熱濕空氣排出，由于污泥中有一些有害物質會汽化，并隨著熱濕空氣排出，導致有害氣體會排放擴散到周圍環境中，造成環境污染。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種不排放有害氣體的污泥危化氣體處理裝置。
為實現上述目的，本發明提供了如下技術方案：
一種污泥�；瘹怏w處理裝置，包括廂體，所述廂體內設有用于傳輸污泥的傳輸帶，所述廂體上端和下端分別設有進料口和出料口，所述廂體呈密封設置，所述傳輸帶相對進料口一端設有用于帶動空氣形成熱流的導流風機，所述傳輸帶下端靠近導流風機一端設有用于加熱空氣的加熱件，所述傳輸帶下端遠離導流風機一端設有用于回收熱濕空氣中廢水的蒸發器，所述廂體內壁背對導流風機一側設有用于引導熱流流向蒸發器的隔板，所述蒸發器的出液口上連接有排水管，所述蒸發器和加熱件之間設有用于將熱流從蒸發器引向加熱件的引流風機，所述廂體上設有用于排風的排風管和用于吸風的新風管，所述新風管和排風管上均設有啟閉閥門，所述排風管一端連接有廢氣處理箱。
通過采用上述技術方案，通過采用上述技術方案，濕污泥進入廂體內后，隨著傳輸帶在廂體內往復運輸。此時導流風機帶動空氣形成沿傳輸帶長度方向的熱流，污泥受熱膨脹，使污泥中的水分散發到空氣中，然后被熱流帶走，實現干燥。熱流在流過傳輸帶后通過隔板導向，使帶有水分的熱流流向蒸發器，從而降低熱流溫度，使熱流中的水分被結露，通過排水管導出，以減少廂體內的總水分，使污泥干燥。被冷卻后的氣流在引流風機的作用下經過加熱件，使其溫度升高，再次變?yōu)闊崃魃仙綄?dǎo)流風機前方，在導流風機的作用下沿傳輸帶長度方向流動，如此循環，使污泥被完全干燥。在上述過程中，廂體密閉，氣流在廂體內形成了一個封閉的熱循環，使盡可能多的熱量用于污泥干燥，而不是直接排放到空氣中導致熱量的損耗，提高了能源利用率。當不需再處理污泥時，通過排風管將廢氣引入廢氣處理箱內進行處理，從而除去有害氣體，防止由于有害氣體排放使環境污染。
本發明的進一步設置為：所述廢氣處理箱內依次設有冷凝器、引風機、PM2.5過濾器、低溫等離子體和光催化廢氣處理器，所述光催化廢氣處理器的出風口設有穿設過廢氣處理箱的出風管。
通過采用上述技術方案，廢氣一次經過冷凝器冷凝，然后通過引風機引流至PM2.5過濾器內，在除去廢氣中的大顆粒粉塵后，通過低溫等離子體使廢氣中的有害物質進行分解氧化，消除各種污染源排放的異味，使有毒有害氣體達到低毒化、無毒化。然后通過光催化廢氣處理器對廢氣中的硫化物、苯烯等惡臭氣體進行處理，使其在紫外線光束照射下降解轉變成低分子化合物，如二氧化碳等，使廢氣達到排放標準。
本發明的進一步設置為：所述引風機的出風口朝向PM2.5過濾器，所述廢氣處理箱內設有擋板將廢氣處理箱分隔成放置冷凝器和引風機的第一腔以及第二腔，所述引風機的出風口穿設過擋板。
通過采用上述技術方案，在引風機的作用下使第一腔形成負壓，廢氣被壓倒第二腔內，防止在廢氣吹到PM2.5過濾器上時廢氣回流到第一腔內，確保廢氣進入到PM2.5過濾器內進行過濾。
本發明的進一步設置為：所述廂體內設有用于導向經過加熱件后的熱流流向?qū)Я黠L(fēng)機的風幕板，所述出料口位于風幕板背對加熱件一側。
通過采用上述技術方案，使熱流直接流向?qū)Я黠L(fēng)機，而不會經過出料口。從而使出料口負壓形成密封，減少了從出料口溢散出廂體的熱量，使更多的熱量被用于污泥干燥。
本發明的進一步設置為：所述傳輸帶沿豎直方向交錯設置有若干個，最下端所述傳輸帶的出料端設有導料板，所述導料板朝向出料口一端呈傾斜向下設置，所述導料板相對出料口一側和風幕板背對出料口一側位于同一平面。
通過采用上述技術方案，從而使干燥完畢的污泥能準確的出料口出料，減小了干燥污泥受到熱流影響而掉落在廂體內的概率。
本發明的進一步設置為：所述出料口相對加強器一端固設有集料斗，所述出料口位于集料斗內且位于集料斗下端。
通過采用上述技術方案，利用進料的堆積在進料口形成了密封，減少了從進料口溢散出廂體的熱量，使更多的熱量被用于污泥干燥。
本發明的進一步設置為：所述廂體外設有隔熱箱，所述廂體位于隔熱箱內，所述加熱件包括熱泵和換能器，所述換能器位于廂體內，所述熱泵位于廂體外且位于隔熱箱內，所述排水管、排風管和新風管均穿設過隔熱箱。
通過采用上述技術方案，通過熱泵加熱隔熱箱內空氣，然后換能器利用隔熱箱內的熱空氣來加熱廂體內的熱空氣。在此過程中不需連接電源入廂體內，使廂體有更好的密封性，減小了廂體內熱量的損失。且使熱泵的工作環境處于干燥狀態，減小了由于熱泵進水而導致的熱泵損壞。
本發明的進一步設置為：所述傳輸帶一端設有用于驅動傳輸帶轉動的驅動組件，所述隔熱箱內設有分隔板將隔熱箱分隔成用于放置熱泵的熱泵腔和用于放置驅動組件的驅動腔，所述熱泵腔和驅動腔內均設有用于與外界交換熱量的熱交換器，所述分隔板為隔熱板。
通過采用上述技術方案，使熱泵腔和驅動腔之間的熱量被隔絕，減小了驅動腔的溫度，從而延長了驅動組件的使用壽命。當驅動組件溫度過高時，可啟動熱交換器降低驅動腔內的溫度，且不會影響熱泵腔內的溫度，即不會影響廂體內的溫度，確保了污泥干燥的質量。
本發明的進一步設置為：所述廂體、分隔板和隔熱箱均由硬質聚氨發泡彩鋼板制成。
通過采用上述技術方案，硬質聚氨發泡彩鋼板具有較好的隔熱和隔濕性，從而保證了隔熱箱內的干燥，減小了驅動組件和熱泵由于進水而損壞的概率。同時減小了廂體內的熱量溢散到空氣中的概率，使盡可能多的熱量用于污泥干燥。
本發明的另一目的是提供一種使污泥被充分干燥的污泥干燥空氣源熱泵系統。
本發明的上述技術目的是通過以下技術方案得以實現的：
一種污泥干燥處理系統，包括上述污泥�；瘹怏w處理裝置，還包括用于將混合干燥污泥和濕污泥的攪拌機、用于造粒從攪拌機出料的半干污泥的造粒機和用于篩分污泥顆粒的分篩機，所述分篩機上設有用于出料小污泥顆粒的第一出料口和用于出料大污泥顆粒的第二出料口，所述第一出料口與廂體相連，所述第二出料口與造粒機的進料口相連。
通過采用上述技術方案，污泥顆粒越大，其含水量越大。濕污泥進過攪拌機和干污泥攪拌，降低了濕污泥中的含水比例。然后將濕污泥造粒成污泥顆粒，使?jié)裎勰喾稚�，使其更易干燥。通過分篩機將顆粒較大的污泥顆粒重新送回造粒機造粒，從而使進入污泥干燥機的污泥顆粒不會過大，以確保通過污泥干燥機干燥后的污泥顆粒均被干燥至標準要求。
本發明具有以下優點：盡可能多的將熱能利用于污泥干燥，減小了熱量的流逝，從而減少了能源的浪費;無有害氣體的排放，減小了對環境的污染;干燥出的污泥顆粒大小相似，且均干燥到了標準要求。
