申請日2017.01.07

　　公開(公告)日2017.03.15

　　IPC分類號E21F16/02; E21D11/38

　　摘要

　　一種暗挖隧道底板排水處理方法，包括：在隧道的初支混凝土層下部設置集水坑，用于將初支底部的滲水引流至集水坑;在初支混凝土層表面上鋪設一位于集水坑上部且具有通孔的擋板;設置一貫穿上述通孔的鋼管，鋼管一端探入集水坑，另一端連接一自吸泵進行抽水;暗挖隧道施工完成后，除去自吸泵，對鋼管注漿，封閉鋼管的孔洞，集水坑能夠?qū)Τ踔У撞康臐B水、地下積水進行匯集，通過自吸泵在探入集水坑的鋼管端口產生負壓，滲水、地下積水通過鋼管流出集水坑，解決了集水坑內的水體只能在重力的作用下引出而導致積水的問題。

　　權利要求書

　　1.一種暗挖隧道底板排水處理方法，其特征是，包括：

　　在隧道的初支混凝土層(1)下部設置集水坑(45);

　　在初支混凝土層(1)表面上鋪設一位于集水坑(45)上部且具有通孔的擋板(46);

　　設置一貫穿上述通孔的鋼管(42)，鋼管(42)一端探入集水坑(45)，另一端連接一自吸泵(41);

　　在隧道中心設置引流槽，并將引流槽與集水坑(45)連通;

　　暗挖隧道施工完成后，除去自吸泵(41)，對鋼管(42)注漿，封閉鋼管(42)的孔洞。

　　2.根據權利要求1所述的一種暗挖隧道底板排水處理方法，其特征是：在鋼管(42)插入集水坑(45)之前的步驟，將鋼管(42)探入集水坑(45)的端頭部分設置一防止鋼管(42)內水回流的彈簧閥門(44)。

　　3.根據權利要求1所述的一種暗挖隧道底板排水處理方法，其特征是：在鋼管(42)貫穿擋板(46)后通過以下方法進行固定，包括：

　　首先，用金屬箍(434)將鋼管固定部(432)與鋼管(42)固定;

　　其次，將土工布的其中一面與擋板(46)的表面粘合，再將土工布的另一表面與擋板固定部(431)粘合;

　　再次，將鋼管固定部(432)與擋板固定部(431)的接觸部分進行粘合處理;

　　最后，將鋼管固定部(432)與擋板固定部(431)的外圍通過固定件(433)進行固定。

　　4.一種暗挖隧道底板排水處理結構，其特征是，包括：

　　設置于隧道初支混凝土層(1)下部的集水坑(45)，所述的集水坑(45)上部設置有擋板(46)，所述集水坑(45)通過貫穿所述擋板(46)的鋼管(42)連接一自吸泵(41)。

　　5.根據權利要求4所述的一種暗挖隧道底板排水處理結構，其特征是:所述的鋼管(42)設置彈簧閥門(44)。

　　6.根據權利要求4所述的一種暗挖隧道底板排水處理結構，其特征是: 所述的鋼管(42)與擋板(46)之間設置L型的防水固定件(43)。

　　7.根據權利要求6所述的一種暗挖隧道底板排水處理結構，其特征是：所述的防水固定件(43)包括鋼管固定部(432)和擋板固定部(431)，所述的鋼管固定部(432)和擋板固定部(431)分別與鋼管(42)和擋板(46)固定。

　　8.根據權利要求7所述的一種暗挖隧道底板排水處理結構，其特征是：所述的鋼管固定部(432)外圍設置有用于固定其與鋼管(42)的金屬箍(434)。

　　9.根據權利要求8所述的一種暗挖隧道底板排水處理結構，其特征是：所述的擋板固定部(431)與擋板(46)之間設置有土工布。

　　說明書

　　一種暗挖隧道底板排水處理方法及其結構

　　技術領域

　　本發明涉及隧道施工領域，特別涉及一種暗挖隧道底板排水處理方法及其結構。

　　背景技術

　　隧道是修建在地下或水下或者在山體中，鋪設鐵路或修筑公路供機動車輛通行的建筑物。根據其所在位置可分為山嶺隧道、水下隧道和城市隧道三大類：為縮短距離和避免大坡道而從山嶺或丘陵下穿越的稱為山嶺隧道;為穿越河流或海峽而從河下或海底通過的稱為水下隧道;為適應鐵路通過大城市的需要而在城市地下穿越的稱為城市隧道。

　　隧道開挖后，為使圍巖穩定，確保運營安全，需按一定輪廓尺寸建造一層具有足夠強度的支護結構，這種隧道支護結構稱為隧道襯砌。常用的襯砌種類有就地灌注混凝土類、預制塊拼裝、噴錨或單噴混凝土、復合式襯砌。而針對于含水量豐富的地質結構，隧道施工時則采用復合式襯砌，復合式襯砌指的是分內外兩層先后施作的隧道襯砌，包括外層的初次襯砌和內層的二次襯砌，而隧道的二次襯砌施工必須保持隧道干燥，才能保證隧道施工的安全和質量。由于地質結構復雜、地下水水源豐富、地勘數據不準確、雨季施工、降水井降水效果不理想等原因，往往隧道的初次襯砌施工時，隧道內會出現地下水積水較多的情況，大大延緩了二次襯砌的施工進度。

　　公告號為201610120313.X的中國專利，公開了一種暗挖隧道底板排水處理結構，包括初次襯砌，在所述初次襯砌底面上鋪設有濾水層，外壁上開有多個小孔的排水導管沿隧道的軸線方向設置在濾水層內，還包括安裝在濾水層上方的隔水板。地下積水通過排水導管匯集、并引流排出，排水導管內的地下積水在重力的作用下由高處流至低處，排水導管在理想狀態下是平的，但在實際施工時由于隧道內石頭較多，就會使排水道導管在鋪設的過程中存在一些部分被石頭頂起，無法達到理想的水平狀態，就會導致排水導管內的地下積水無法在重力的作用下流出排水管，造成地下水的淤積。

　　發明內容

　　本發明的目的一在于提供一種暗挖隧道底板排水處理方法。

　　本發明的上述目的是通過以下技術方案得以實現的：

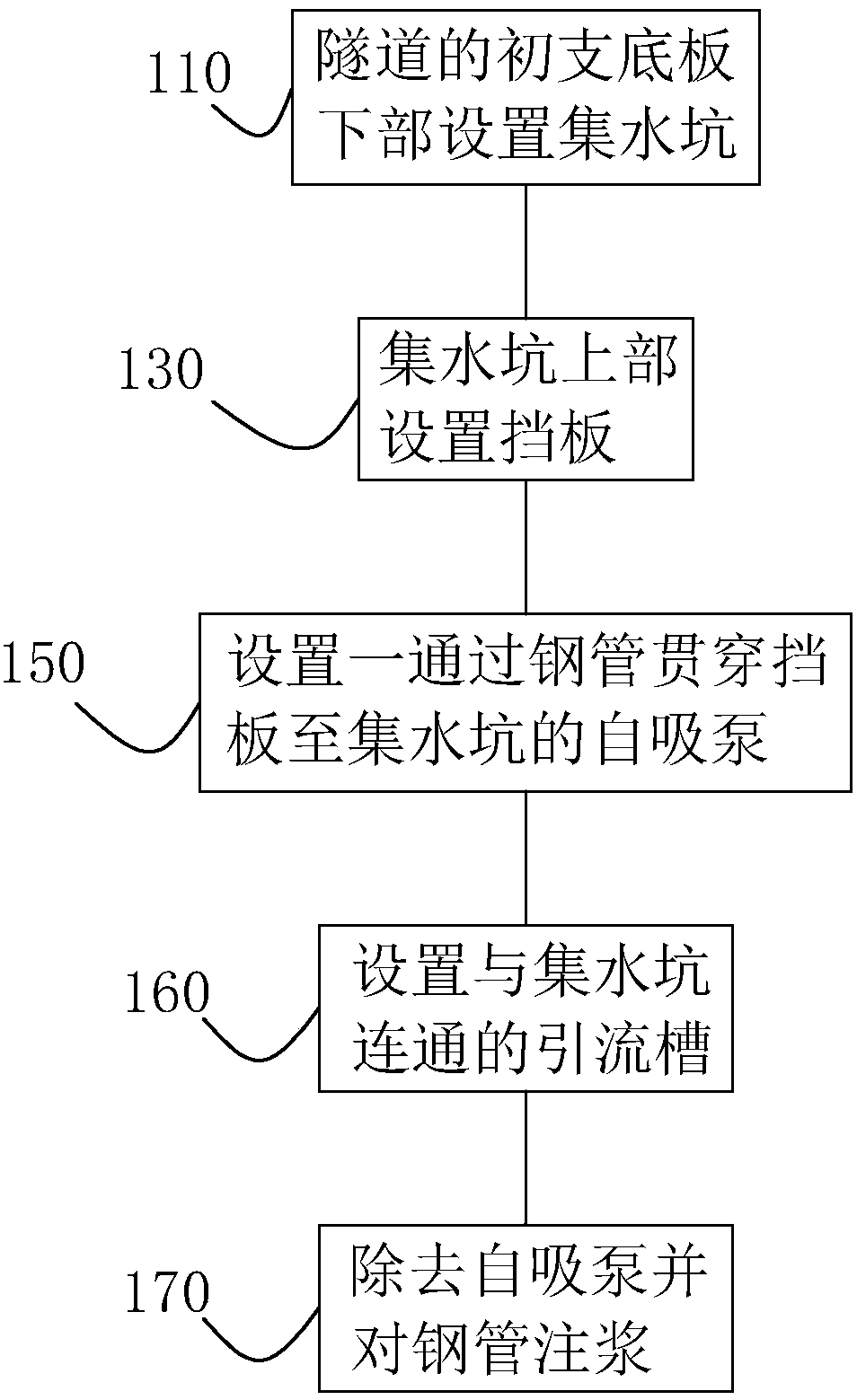

　　一種暗挖隧道底板排水處理方法，包括：在隧道的初支混凝土層下部設置集水坑;在初支混凝土層表面上鋪設一位于集水坑上部且具有通孔的擋板;設置一貫穿上述通孔的鋼管，鋼管一端探入集水坑，另一端連接一自吸泵;在隧道中心設置引流槽，并將引流槽與集水坑連通;暗挖隧道施工完成后，除去自吸泵，對鋼管注漿，封閉鋼管的孔洞。

　　通過采用上述技術方案，集水坑能夠?qū)Τ踔У撞康臐B水、地下積水進行匯集，通過自吸泵在探入集水坑的鋼管端口產生負壓，滲水、地下積水通過鋼管流出集水坑，解決了集水坑內的水體只能在重力的作用下引出而導致積水的問題。

　　本發明可進一步設置為，在鋼管插入集水坑之前的步驟，將鋼管探入集水坑的端頭部分設置一防止鋼管內水回流的彈簧閥門。

　　通過采用上述技術方案，彈簧閥門能夠防止外部的水體通過鋼管回流至集水坑，降低了自吸泵的抽水量，節約了抽水時間。

　　本發明可進一步設置為，在鋼管貫穿擋板后通過以下方法進行固定，包括：首先，用金屬箍將鋼管固定部與鋼管固定;其次，將土工布的其中一面與擋板的表面粘合，再將土工布的另一表面與擋板固定部粘合;再次，將鋼管固定部與擋板固定部的接觸部分進行粘合處理;最后，將鋼管固定部與擋板固定部的外圍通過固定件進行固定。

　　通過采用上述技術方案，由于自吸泵在工作的時候會產生震顫，通過以上方法對鋼管和擋板起到固定的作用，使鋼管不會被自吸泵帶動與鋼管一起晃動。

　　本發明的目的二在于提供一種暗挖隧道底板排水處理結構。

　　本發明的上述目的是通過以下技術方案得以實現的：

　　一種暗挖隧道底板排水處理結構，包括：設置于隧道初支混凝土層下部的集水坑，所述的集水坑上部設置有擋板，所述集水坑通過貫穿所述擋板的鋼管連接一自吸泵。

　　通過采用上述技術方案，集水坑能夠?qū)Τ踔У撞康臐B水、地下積水進行匯集，通過自吸泵在探入集水坑的鋼管端口產生負壓，滲水、地下積水通過鋼管流出集水坑，解決了集水坑內的水體只能在重力的作用下引出而導致積水的問題。

　　本發明可進一步設置為，所述的鋼管設置彈簧閥門，用于防止鋼管內的水回流。

　　通過采用上述技術方案，彈簧閥門能夠防止外部的水體通過鋼管回流至集水坑，降低了自吸泵的抽水量，節約了抽水時間。

　　本發明可進一步設置為，所述的鋼管與擋板之間設置L型的防水固定件。

　　通過采用上述技術方案，由于自吸泵在工作的時候會產生震顫，L型的防水固定件對鋼管和擋板起到固定的作用，使鋼管不會被自吸泵帶動與鋼管一起晃動。

　　本發明可進一步設置為，所述的防水固定件包括鋼管固定部和擋板固定部，所述的鋼管固定部和擋板固定部分別與鋼管和擋板固定。

　　本發明可進一步設置為，所述的鋼管固定部外圍設置有用于固定其與鋼管的金屬箍。

　　通過采用上述技術方案，金屬箍用于壓緊鋼管固定部，是鋼管固定部與鋼管之間更加的穩定，進而使防水固定件與鋼管更加的穩定，有效的避免鋼管被自吸泵帶動與鋼管一起晃動。

　　本發明可進一步設置為，所述的擋板固定部與擋板之間設置有土工布。

　　綜上所述，本發明具有以下有益效果：

　　集水坑能夠?qū)Τ踔У撞康臐B水、地下積水進行匯集，通過自吸泵在探入集水坑的鋼管端口產生負壓，滲水、地下積水通過鋼管流出集水坑，解決了集水坑內的水體只能在重力的作用下引出而導致積水的問題，鋼管探入集水坑的端頭設置一防止鋼管內水回流的彈簧閥門，彈簧閥門能夠防止外部的水體通過鋼管回流至集水坑，降低了自吸泵的抽水量，節約了抽水時間，鋼管與擋板之間設置L型的防水固定件，由于自吸泵在工作的時候會產生震顫，L型的防水固定件對鋼管和擋板起到固定的作用，使鋼管不會被自吸泵帶動與鋼管一起晃動。
