申請日2015.08.24

　　公開(公告)日2015.12.16

　　IPC分類號F23G5/033; F23G7/00

　　摘要

　　一種污泥與生活垃圾共處理系統，涉及環保設備領域，包括污泥調理池、污泥板框壓濾機、破碎機、太陽能污泥干化溫室和垃圾焚燒爐;污泥調理池通過污泥泵連接污泥板框壓濾機，污泥板框壓濾機連接破碎機口，破碎機通過輸送裝置連接太陽能污泥干化溫室，太陽能污泥干化溫室連接垃圾焚燒爐。本發明的太陽能污泥干化溫室產生的臭氣可直接作為垃圾焚燒爐的一次風，由于太陽能干化車間溫度較高，因此無需利用熱源來對一次風再加熱，從而減少成本。本發明的垃圾焚燒爐為帶有污泥與生活垃圾混合焚燒裝置的爐排爐，可實現污泥與生活垃圾的充分燃燒。

　　權利要求書

　　1.一種污泥與生活垃圾共處理系統，其特征在于：包括污泥調理池、污泥板框壓濾機、破碎機、太陽能污泥干化溫室和垃圾焚燒爐;

　　所述污泥調理池通過污泥泵連接污泥板框壓濾機的進料口，污泥板框壓濾機的出料口連接破碎機的進料口，破碎機的出料口通過輸送裝置連接太陽能污泥干化溫室的進料口，所述太陽能污泥干化溫室的出料口連接垃圾焚燒爐的進料口。

　　2.根據權利要求1所述的一種污泥與生活垃圾共處理系統，其特征在于：所述垃圾焚燒爐為帶有污泥與生活垃圾混合焚燒裝置的爐排爐，所述太陽能污泥干化溫室的出料口連接帶有污泥與生活垃圾混合焚燒裝置的爐排爐的污泥進口。

　　3.根據權利要求1所述的一種污泥與生活垃圾共處理系統，其特征在于：所述污泥調理池包括池體，池體設置的上端口設置有蓋板，所述池體內的中心位置設置有豎向布置的攪拌器，蓋板上安裝有與攪拌器連接的電機，池體設置有進料口、出料口、加水口以及改性劑添加口。

　　4.根據權利要求1所述的一種污泥與生活垃圾共處理系統，其特征在于：所述太陽能污泥干化溫室包括太陽能溫室，太陽能溫室內安裝有污泥攤曬與收運一體化裝置。

　　5.根據權利要求4所述的一種污泥與生活垃圾共處理系統，其特征在于：所述太陽能溫室設置有出氣口與垃圾焚燒爐的一次風進風口連接。

　　說明書

　　一種污泥與生活垃圾共處理系統

　　技術領域

　　本發明涉及環保設備領域，具體為一種污泥與生活垃圾共處理系統。

　　背景技術

　　隨著中國社會經濟和城市化的發展，污水處理廠產生的污泥日漸增加，污泥含水率高，有機物含量高，含有寄生蟲卵和病原微生物，易腐爛發臭，如未經處理或處理不當會造成二次污染，因此污泥的安全、環保的妥善處置顯得尤為重要。

　　目前，污泥處理的主要方法有填埋和焚燒兩種。污泥填埋中產生的滲濾液容易污染地下水水源;污泥焚燒中用于污泥脫水、干化的投資大、費用較高，而且會產生有毒、有害物質會對對環境造成二次污染。因此，需尋找一種兼顧環境生態效益與處置成本、經濟效益的處理方法，最終實現污泥的減量化、無害化。

　　發明內容

　　本發明的目的是提供一種污泥與生活垃圾共處理系統，實現污泥與生活垃圾共同焚燒處理，大大減少污泥焚燒的投資成本，從而彌補了污泥單獨焚燒的缺點，最終實現污泥的減量化、無害化、資源化。

　　實現上述目的的技術方案是：一種污泥與生活垃圾共處理系統，其特征在于：包括污泥調理池、污泥板框壓濾機、破碎機、太陽能污泥干化溫室和垃圾焚燒爐。

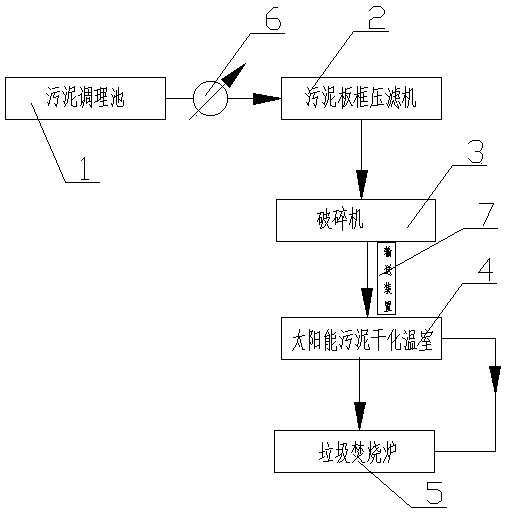

　　所述污泥調理池通過污泥泵連接污泥板框壓濾機的進料口，污泥板框壓濾機的出料口連接破碎機的進料口，破碎機的出料口通過輸送裝置連接太陽能污泥干化溫室的進料口，所述太陽能污泥干化溫室的出料口連接垃圾焚燒爐的進料口。

　　所述垃圾焚燒爐為帶有污泥與生活垃圾混合焚燒裝置的爐排爐，所述太陽能污泥干化溫室的出料口連接帶有污泥與生活垃圾混合焚燒裝置的爐排爐的污泥進口。

　　所述污泥調理池包括池體，池體設置的上端口設置有蓋板，所述池體內的中心位置設置有豎向布置的攪拌器，蓋板上安裝有與攪拌器連接的電機，池體設置有進料口、出料口、加水口以及改性劑添加口。

　　所述太陽能污泥干化溫室包括太陽能溫室，太陽能溫室內安裝有污泥攤曬與收運一體化裝置。

　　所述太陽能溫室設置有出氣口與垃圾焚燒爐的一次風進風口連接。

　　本發明的工作過程：

　　1、含水率在80%左右的污泥進入污泥調理池，向污泥調理池內添加水和改性劑，再通過攪拌器攪拌，將污泥稀釋含水率達95~97%。

　　2、將污泥調理池內調理好的污泥通過污泥泵輸送至污泥板框壓濾機壓濾，使污泥含水率在60%以下。3、脫水后的污泥通過破碎機破碎，破碎后的污泥通過輸送裝置輸送至太陽能污泥干化溫室中，再通過污泥攤曬及收運一體化裝置攤曬、干化。4、干化后的污泥最終輸送至垃圾焚燒爐與生活垃圾混燒。

　　本發明的有益效果：

　　1、太陽能污泥干化溫室產生的臭氣可直接作為垃圾焚燒爐的一次風，由于太陽能干化車間溫度較高(40℃左右)，因此無需利用熱源來對一次風再加熱，從而減少成本。

　　2、所述垃圾焚燒爐為帶有污泥與生活垃圾混合焚燒裝置的爐排爐，行業中焚燒污泥的爐型主要循環流化床、回轉窯等。采用爐排爐焚燒污泥可實現污泥與生活垃圾的充分燃燒。

　　3、污泥與生活垃圾共同焚燒處理，共用一套焚燒設備、煙氣凈化設備、廢水處理設備等，大大減少污泥焚燒的投資成本，從而彌補了污泥單獨焚燒的缺點，最終實現污泥的減量化、無害化、資源化。
