申請日2015.08.26

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種循環型生活污水凈化系統，包括厭氧處理系統和人工濕地系統，所述厭氧處理系統上連接有污水進水管，厭氧處理系統通過污水出水管連接到人工濕地系統，人工濕地系統底部通過污泥循環管與厭氧處理系統底部連通，人工濕地系統底部設置有沼氣冷凝管，且人工濕地系統連接有排放管，厭氧處理系統和人工濕地系統頂部均設置有沼氣輸送管，沼氣冷凝管的進口端與厭氧處理系統頂部的沼氣輸送管連通，出口端與人工濕地系統頂部的沼氣輸送管連通。本實用新型能夠減少系統的污泥產量，增加厭氧部分的沼氣產量，并在不額外添加動力的情況下，改善污水處理的效果，提高出水水質。

　　權利要求書

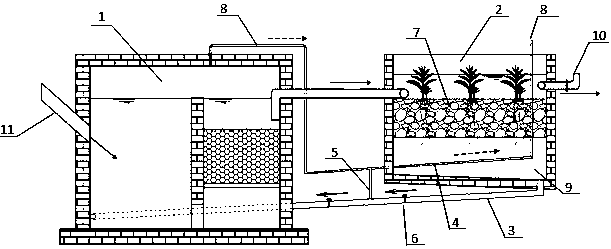

　　1.一種循環型生活污水凈化系統，其特征在于：包括厭氧處理系統(1)和人工濕地系統(2)，所述厭氧處理系統(1)上連接有污水進水管(11)，厭氧處理系統(1)通過污水出水管連接到人工濕地系統(2)，人工濕地系統(2)底部通過污泥循環管(3)與厭氧處理系統(1)底部連通，人工濕地系統(2)底部設置有沼氣冷凝管(4)，且人工濕地系統(2)連接有排放管，厭氧處理系統(1)和人工濕地系統(2)頂部均設置有沼氣輸送管(8)，沼氣冷凝管(4)的進口端與厭氧處理系統(1)頂部的沼氣輸送管連通，出口端與人工濕地系統(2)頂部的沼氣輸送管連通。

　　2.根據權利要求1所述的循環型生活污水凈化系統，其特征在于：所述人工濕地系統(2)底部設置具有坡度的污泥收集槽(9)，污泥收集槽(9)底部設置污泥循環管(3)，污泥循環管(3)的管徑大于或等于50mm，回流坡度大于或等于5%，污泥循環管(3)上設有止回閥(6)。

　　3.根據權利要求2所述的循環型生活污水凈化系統，其特征在于：所述沼氣冷凝管(4)沿人工濕地系統(2)底部橫向呈迂回狀鋪設，管間距為管徑的15到20倍，鋪設坡度大于或等于2%。

　　4.根據權利要求3所述的循環型生活污水凈化系統，其特征在于：所述厭氧處理系統(1)上的沼氣輸送管通過冷凝水回流管(5)與污泥循環管(3)連通。

　　5.根據權利要求4所述的循環型生活污水凈化系統，其特征在于：所述人工濕地系統(2)還連接有濕地水位調節管(10)。

　　6.根據權利要求5所述的循環型生活污水凈化系統，其特征在于：所述厭氧處理系統(1)為沼氣池、化糞池或生活污水凈化池。

　　7.根據權利要求6所述的循環型生活污水凈化系統，其特征在于：所述人工濕地系統(2)為表面流濕地或生物浮島型濕地，人工濕地系統(2)設置有填料區，填料區設置有濕地填料(7)，濕地填料(7)為生物填料或濾料。

　　說明書

　　循環型生活污水凈化系統

　　技術領域

　　本實用新型涉及一種高效便捷的循環型生活污水凈化系統，主要適用于村鎮分散居民的生活污水處理。

　　背景技術

　　目前，在我國農村地區，由于農村生活污染未得到有效控制，直接排放，使得水體中有毒有害物質濃度增加，且富營養化程度嚴重。但是，由于我國農村居民大多散居，且部分農村能源緊缺，對污水處理設施的成本和能耗要求較為嚴格，使得農村生活污水的治理受到了限制。就技術而言，農村地區目前處理生活污水主要是用沼氣池、化糞池、生活污水凈化池、人工濕地進行處理，我國在相關技術方面做了不少研究，如中國專利“CN201510253150.8”公開了一種水生動物強化表流人工濕地，公開日為2015年08月05日，通過在濕地中添加水生動物泥鰍和田螺，改善了濕地底質微生物種群穩定性，增加了底泥與水體的接觸，減少了底泥有機物的積累，顯著降低了水體濁度，同時，增大了濕地床體與水體的接觸面積，強化了濕地底質對水中污染物的吸附和降解能力;又如中國專利“CN201320574411”針對廣大農村地區缺乏簡單易行、成本低的污水處理設備，提供了一種雙層結構污水凈化槽，公開日為2014年03月05日，該設備槽體內腔中自上而下設置植物層和吸附層，結構簡單、操作便捷，后期維護管理也很方便，使用過程不耗能無需動力驅動，可有效提升農村生活環境、保護農村水資源。

　　然而，現有的生活污水凈化處理系統仍存在一些問題，單一的處理裝置很難達到生活污水處理的要求，如經過化糞池處理的生活污水在氮磷的處理效果上很難達標，因此常將厭氧處理系統和人工濕地結合起來，但目前的結合僅是簡單地將前處理裝置的出水進入后續處理過程，在整個系統中并無優化的能量分級利用設施和污泥及污水循環處理的設計，且組合型的生活污水處理系統管理繁瑣，相對于單獨處理系統來說，處理效率提高有限，這些都限制了上述系統在我國農村地區的推廣和應用。

　　發明內容

　　本實用新型的目的在于克服現有技術存在的上述問題，提供一種循環型生活污水凈化系統。本實用新型通過在對各種處理系統的能量，生物組成特點和管理需求的了解和分析的基礎上，提供一種結合更為緊密的循環聯動處理系統，減少厭氧處理設施和人工濕地的組合設施維護管理的工作量，減少系統的污泥產量，增加厭氧部分的沼氣產量，并在不額外添加動力的情況下，改善污水處理的效果，提高出水水質。

　　為實現上述目的，本實用新型采用的技術方案如下：

　　一種循環型生活污水凈化系統，其特征在于：包括厭氧處理系統和人工濕地系統，所述厭氧處理系統上連接有污水進水管，厭氧處理系統通過污水出水管連接到人工濕地系統，人工濕地系統底部通過污泥循環管與厭氧處理系統底部連通，人工濕地系統底部設置有沼氣冷凝管，且人工濕地系統連接有排放管，厭氧處理系統和人工濕地系統頂部均設置有沼氣輸送管，沼氣冷凝管的進口端與厭氧處理系統頂部的沼氣輸送管連通，出口端與人工濕地系統頂部的沼氣輸送管連通。

　　所述人工濕地系統底部設置具有坡度的污泥收集槽，污泥收集槽底部設置污泥循環管，污泥循環管的管徑大于或等于50mm，回流坡度大于或等于5%，污泥循環管上設有止回閥。

　　所述沼氣冷凝管沿人工濕地系統底部橫向呈迂回狀鋪設，管間距為管徑的15到20倍，鋪設坡度大于或等于2%。

　　所述厭氧處理系統上的沼氣輸送管通過冷凝水回流管與污泥循環管連通。

　　所述人工濕地系統還連接有濕地水位調節管。

　　所述厭氧處理系統為沼氣池、化糞池或生活污水凈化池等厭氧處理裝置。

　　所述人工濕地系統為表面流濕地或生物浮島型濕地，人工濕地系統設置有填料區，填料區設置有濕地填料，濕地填料為生物填料或濾料。

　　采用本實用新型的優點在于：

　　一、本實用新型中，充分利用了濕地與厭氧系統間的溫差對沼氣中的水分進行了冷凝，同時，厭氧系統生化反應釋放的熱量通過沼氣傳遞到濕地系統，使得環境溫度較低時，在一定程度上保證濕地中的水溫，改善濕地中植物和微生物的生長條件，保證處理效果。

　　二、本實用新型中，通過在人工濕地系統設置污泥收集槽的方式，將濕地中脫落的污泥自動回流至生活污水的厭氧處理設施，這不僅增加了厭氧處理系統的微生物濃度，降低了出水的濁度，還使人工濕地系統的污泥得到了充分的處理，減少了濕地人工清理的工作量。

　　三、本實用新型中，部分污水在經過了厭氧-兼氧處理之后，會隨污泥回流至厭氧處理系統中進行循環，使其反復多次進行厭氧-溶氧-生物/植物處理過程，有助于氮磷的去除，減輕水體的富營養化污染。

　　四、本實用新型中，厭氧處理系統和人工濕地系統均有多種類型，可靈活配置，適用范圍廣。

　　五、本實用新型中，整個過程無需外加動力，靠污水自流和厭氧處理系統沼氣壓力即可實現循環和出水，能耗低，運行成本低。
