申請日2017.01.08

　　公開(公告)日2017.08.08

　　IPC分類號C02F1/00; C02F1/48

　　摘要

　　本實用新型公開了一種高集成度環保污水處理裝置，包括殼體、與殼體連通的進水管和出水管，還包括電磁鐵、攪拌軸和多個豎直加熱管，電磁鐵水平固接于殼體的頂部，固接有攪拌葉片的攪拌軸貫穿電磁鐵的中心;多個豎直加熱管貫穿電磁鐵和殼體，豎直加熱管的一端與電加熱器連通，另一端與循環泵連通，電加熱器與循環泵連通;殼體的底部設置有至少一個高壓沖洗噴頭，在高壓沖洗噴頭的對側殼體上通過管道連通有收集箱。該環保污水處理裝置集成度高，占用面積小。

　　權利要求書

　　1.一種高集成度環保污水處理裝置，包括殼體、與殼體連通的進水管和出水管，其特征是，還包括電磁鐵、攪拌軸和多個豎直加熱管，電磁鐵水平固接于殼體的頂部，固接有攪拌葉片的攪拌軸貫穿電磁鐵的中心;多個豎直加熱管貫穿電磁鐵和殼體，豎直加熱管的一端與電加熱器連通，另一端與循環泵連通，電加熱器與循環泵連通;殼體的底部設置有至少一個高壓沖洗噴頭，在高壓沖洗噴頭的對側殼體上通過管道連通有收集箱。

　　2.根據權利要求1所述的一種高集成度環保污水處理裝置，其特征是，所述電磁鐵通過2個吊架與殼體的頂壁固接，電磁鐵的供電電源設置在電磁鐵的上方。

　　3.根據權利要求1或2所述的一種高集成度環保污水處理裝置，其特征是，所述豎直加熱管共有2根，且以攪拌軸為中心對稱布置。

　　4.根據權利要求1所述的一種高集成度環保污水處理裝置，其特征是，電加熱器與循環泵之間設置有加熱調節閥。

　　5.根據權利要求4所述的一種高集成度環保污水處理裝置，其特征是，殼體的側壁上連通有加藥管，加藥管上設置有加藥閥。

　　6.根據權利要求1所述的一種高集成度環保污水處理裝置，其特征是，收集箱與殼體之間的管道上設置有隔離閥;所述攪拌軸由殼體頂部的驅動電機驅動旋轉。

　　說明書

　　一種高集成度環保污水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種高集成度環保污水處理裝置。

　　背景技術

　　生活污水的處理、再利用是現代環保領域的一個重要課題。生活污水由于成分復雜，除了要進行化學處理外，還要進行物理處理，即過濾、去鐵類雜物、攪拌等，并且通常都要進行溫度的控制，以獲得最佳的處理效果。

　　現有的生活污水處理裝置，往往是將這些步驟分開在不同的設備中進行，這造成了其占地空間比較大，設備顯得比較臃腫。另外，現有的生活污水處理裝置的溫度調控，往往是直接利用電加熱的方式進行，由于污水中的腐蝕成分比較高，容易對電加熱絲產生腐蝕，運行壽命短。

　　實用新型內容

　　針對上述問題，本實用新型提供一種高集成度環保污水處理裝置。

　　本實用新型的目的采用以下技術方案來實現：

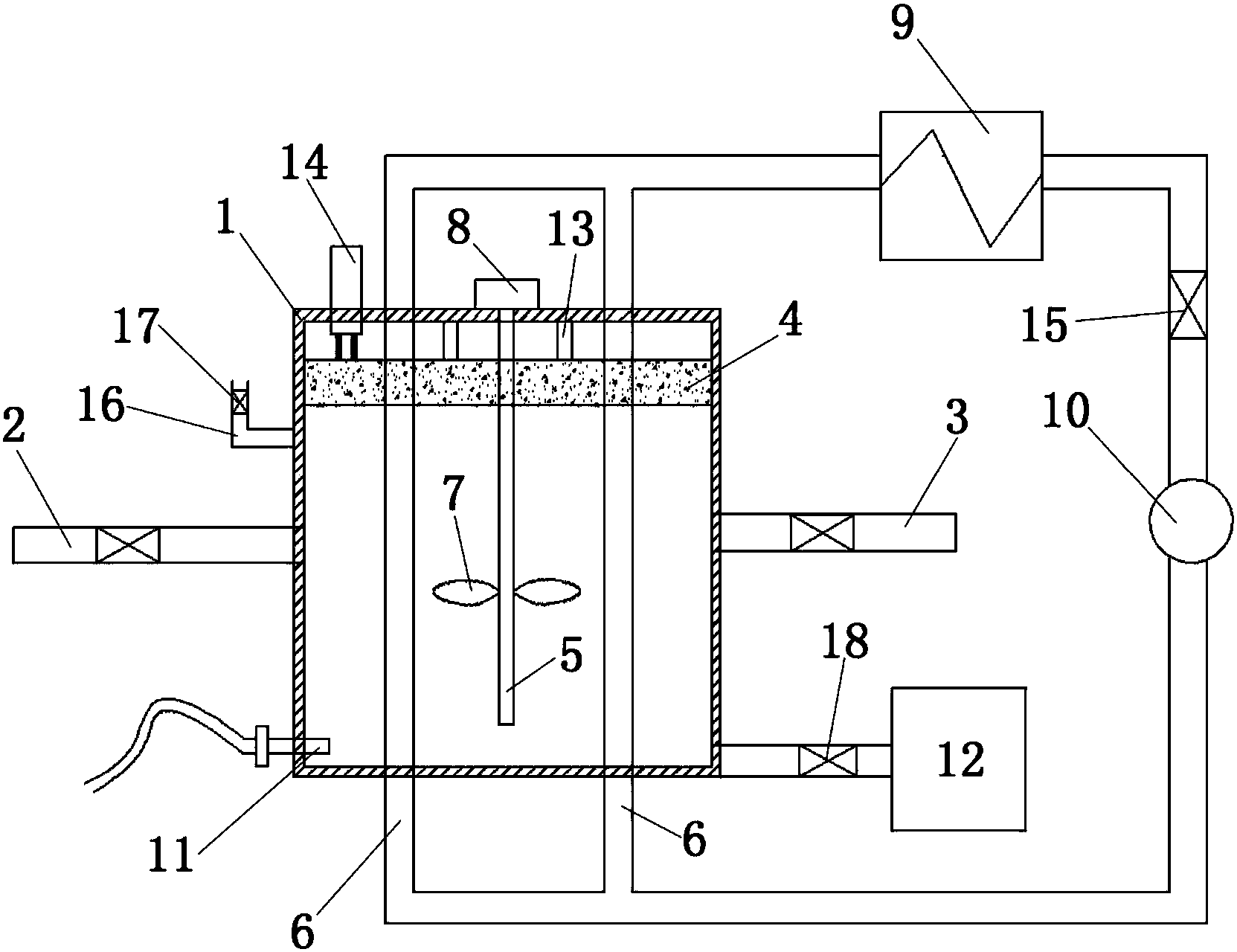

　　一種高集成度環保污水處理裝置，包括殼體、與殼體連通的進水管和出水管，還包括電磁鐵、攪拌軸和多個豎直加熱管，電磁鐵水平固接于殼體的頂部，固接有攪拌葉片的攪拌軸貫穿電磁鐵的中心;多個豎直加熱管貫穿電磁鐵和殼體，豎直加熱管的一端與電加熱器連通，另一端與循環泵連通，電加熱器與循環泵連通;殼體的底部設置有至少一個高壓沖洗噴頭，在高壓沖洗噴頭的對側殼體上通過管道連通有收集箱。

　　優選地，所述電磁鐵通過2個吊架與殼體的頂壁固接，電磁鐵的供電電源設置在電磁鐵的上方。

　　優選地，所述豎直加熱管共有2根，且以攪拌軸為中心對稱布置。

　　優選地，電加熱器與循環泵之間設置有加熱調節閥。

　　優選地，殼體的側壁上連通有加藥管，加藥管上設置有加藥閥。

　　優選地，收集箱與殼體之間的管道上設置有隔離閥;所述攪拌軸由殼體頂部的驅動電機驅動旋轉。

　　本實用新型的有益效果為：將污水的除鐵類物質、加藥攪拌和溫度調控集成在一個裝置中進行，占地面積較之為改造前大大減小，集成度高，利于推廣;通過底部的高壓沖洗噴頭和收集箱來清理積聚在電磁鐵上的鐵類物質，便于操作;采用豎直加熱管的間接加熱來代替?zhèn)鹘y(tǒng)的電加熱，可以有效防止污水對電加熱器的腐蝕。
