申請日2015.09.07

　　公開(公告)日2016.01.27

　　IPC分類號B01D21/18; B01D21/24

　　摘要

　　本實用新型公開了一種污水沉淀池用行走式刮泥機，涉及污水處理設備領域，包括行走裝置、刮泥裝置以及連接行走裝置和刮泥裝置的支架，所述行走裝置由橫向設在污水沉淀池上的操作臺、設在操作臺兩端的電機以及設在操作臺底部的兩根橫軸組成，所述橫軸通過連接塊與操作臺相連，橫軸兩端設有滾輪，其中一根橫軸的滾輪外側設有齒輪盤，電機通過鏈條帶動齒輪盤旋轉，所述刮泥裝置由刮板、連接條、立柱和氣缸組成，氣缸底端安裝在立柱上，前端連接刮板，連接條通過螺栓活動安裝在立柱和刮板之間。本實用新型通過行走裝置驅使刮泥裝置將池底的泥聚集到排泥管處，另通過氣缸來控制刮板的刮泥深度，并且在返程時將刮板提升能夠減弱底部污水的流動。

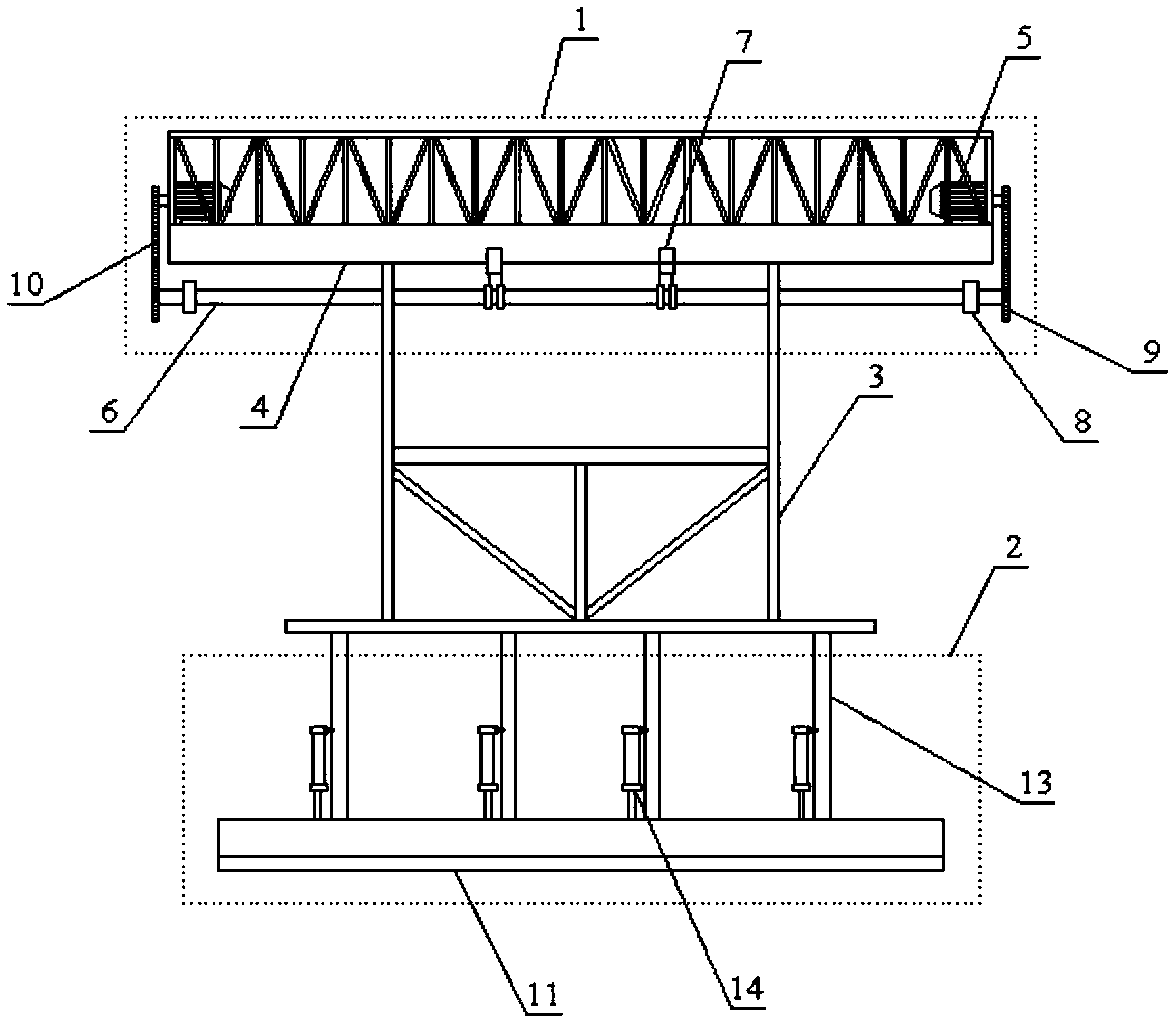

　　摘要附圖



　　權利要求書

　　1.一種污水沉淀池用行走式刮泥機，其特征在于：包括行走裝置、刮泥裝置以及連接行走裝置和刮泥裝置的支架，所述行走裝置由橫向設在污水沉淀池上的操作臺、設在操作臺兩端的電機以及設在操作臺底部的兩根橫軸組成，所述橫軸通過連接塊與操作臺相連，橫軸兩端設有滾輪，其中一根橫軸的滾輪外側設有齒輪盤，電機通過鏈條帶動齒輪盤旋轉，所述刮泥裝置由刮板、連接條、立柱和氣缸組成，氣缸底端安裝在立柱上，前端連接刮板，連接條通過螺栓活動安裝在立柱和刮板之間。

　　說明書

　　一種污水沉淀池用行走式刮泥機

　　技術領域：

　　本實用新型涉及污水處理設備領域，具體涉及一種污水沉淀池用行走式刮泥機。

　　背景技術：

　　沉淀池是應用沉淀作用去除水中懸浮物的一種構筑物。沉淀池在污水處理中廣為使用。它的型式很多，按池內水流方向可分為平流式、豎流式和輻流式三種，由進、出水口、水流部分和污泥斗三個部分組成。污泥斗用來積聚沉淀下來的污泥，多設在池前部的池底以下，斗底有排泥管，定期排泥。為了防止沉積的污泥增加后續污水的處理難度，一般需要采用刮泥機將池底的污泥聚集到排泥管處。而傳統的刮泥機存在自動化程度低、刮泥力度小和刮板易損壞的缺點，從而降低處理效率和增加處理成本。

　　實用新型內容：

　　本實用新型所要解決的技術問題在于提供一種自動化程度高、刮泥效果好的污水沉淀池用行走式刮泥機。

　　本實用新型所要解決的技術問題采用以下的技術方案來實現：

　　一種污水沉淀池用行走式刮泥機，包括行走裝置、刮泥裝置以及連接行走裝置和刮泥裝置的支架，所述行走裝置由橫向設在污水沉淀池上的操作臺、設在操作臺兩端的電機以及設在操作臺底部的兩根橫軸組成，所述橫軸通過連接塊與操作臺相連，橫軸兩端設有滾輪，其中一根橫軸的滾輪外側設有齒輪盤，電機通過鏈條帶動齒輪盤旋轉，所述刮泥裝置由刮板、連接條、立柱和氣缸組成，氣缸底端安裝在立柱上，前端連接刮板，連接條通過螺栓活動安裝在立柱和刮板之間。

　　本實用新型的有益效果是：結構簡單、設計合理、自動化程度高，通過行走裝置驅使刮泥裝置將池底的泥聚集到排泥管處，另通過氣缸來控制刮板的刮泥深度，并且在返程時將刮板提升能夠減弱底部污水的流動。
