申請日2015.09.07
公開(公告)日2015.12.09
IPC分類號C02F9/04; C02F103/16; C22B23/00
摘要
本發明涉及一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，包括第一、二吸附攪拌槽、氨性溶液配料槽、洗滌水槽、過濾泵和過濾裝置，第一、二吸附攪拌槽內均設有攪拌器，第一、二吸附攪拌槽之間經帶導液控制閥的導液管連通，第一吸附攪拌槽上設有污水進液口和固料加入口，第一吸附攪拌槽上內接通蒸汽加熱管，第二吸附攪拌槽經過濾泵連通過濾裝置;所述氨性溶液配料槽、洗滌水槽分別經控制閥連通過濾裝置。其結構簡單、操作便捷、能快速、有效處理廢水和回收再利用，降低處理成本。

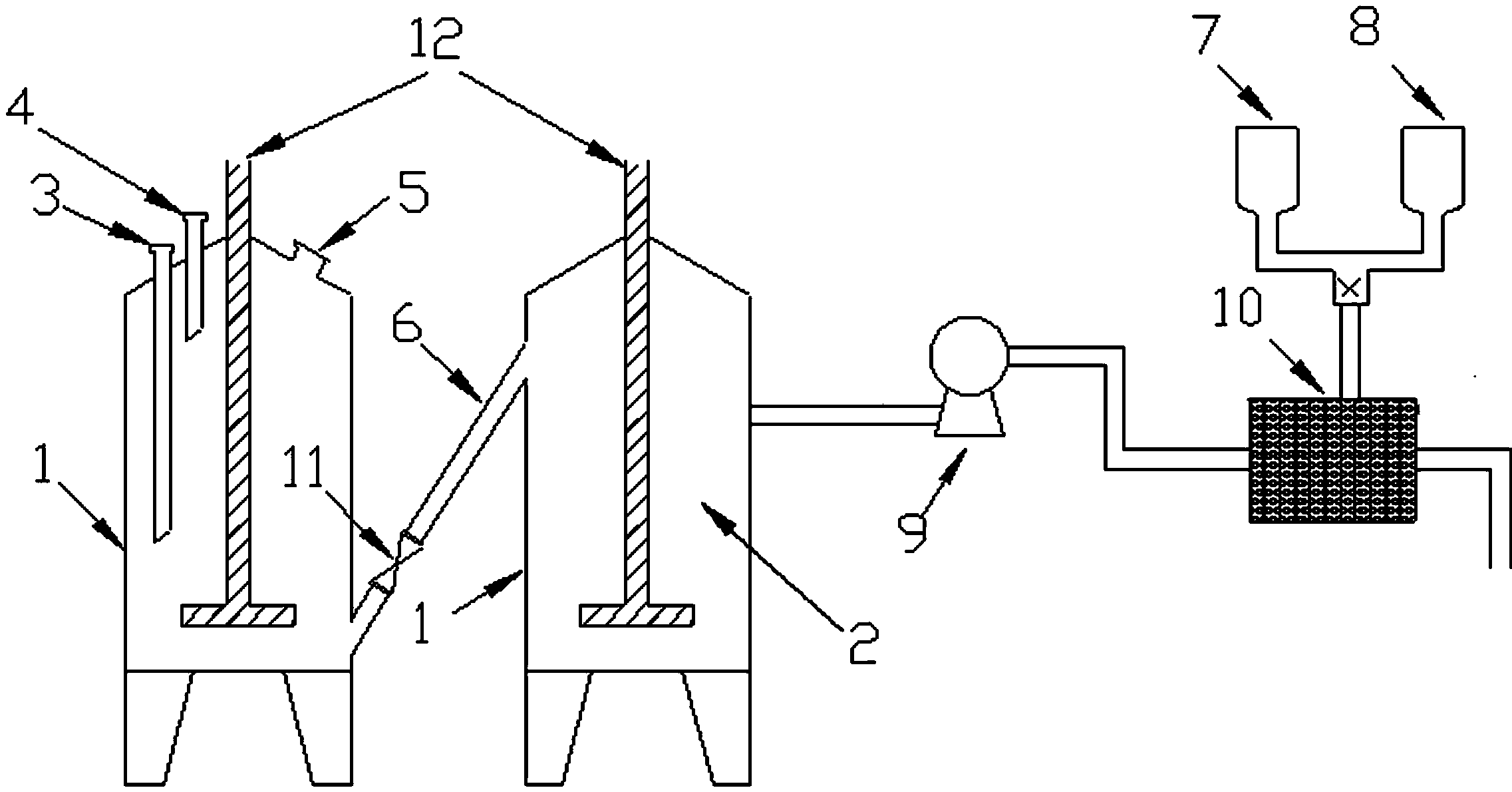

摘要附圖
權利要求書
1.一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，其特征在于：包括第一、二吸附攪拌槽、氨性溶液配料槽、洗滌水槽、過濾泵和過濾裝置，第一、二吸附攪拌槽內均設有攪拌器，第一、二吸附攪拌槽之間經帶導液控制閥的導液管連通，第一吸附攪拌槽上設有污水進液口和固料加入口，第一吸附攪拌槽上內接通蒸汽加熱管，第二吸附攪拌槽經過濾泵連通過濾裝置;所述氨性溶液配料槽、洗滌水槽分別經控制閥連通過濾裝置。
2.根據權利要求1所述的一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，其特征是：所述第二吸附攪拌槽上設有取樣口。
3.根據權利要求1所述的一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，其特征是：所述過濾裝置為壓濾裝置。
4.根據權利要求1所述的一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，其特征是：所述第一、二吸附攪拌槽底部設有排放口。
說明書
一種鎳、鈷生產企業萃余廢水的深度處理回收裝置
技術領域
本發明涉及一種化工廢水處理技術，具體說是一種利用吸附材料、深度處理回收鎳鈷濕法冶金行業中萃余污水的方法，屬環境治理與資源再生項目的技術領域。
背景技術
在鎳、鈷濕法冶金生產過程中，以P507萃取劑萃取分離鎳鈷后其萃余水體中仍含有少量的鎳鈷離子，如果對此不加以有效回收，排放后不僅造成有限資源的浪費同時不可避免污染周邊的環境;為此，相關企業通常的處理回收方法是以液堿、石灰或硫化堿將鎳鈷離子沉淀為氫氧化物或硫化物沉淀后過濾，該工藝雖簡單、可靠、易行，然濾出的污水中仍含有1.0～5.0mg/l左右的鎳鈷難以徹底沉淀回收，為達到國家規定的排污標準，多數企業不得不通過輔加其它新鮮水體用于稀釋?zhuān)瑥亩斐闪诵迈r水的浪費及工業污水水量的膨脹。
發明內容
針對現有技術中的上述不足，本發明提供了一種結構簡單、操作便捷、能快速、有效處理廢水和回收再利用，降低處理成本的鎳、鈷生產企業萃余廢水的深度處理回收裝置。
本發明采用的技術方案是：一種鎳、鈷生產企業萃余廢水的深度處理回收裝置，包括第一、二吸附攪拌槽、氨性溶液配料槽、洗滌水槽、過濾泵和過濾裝置，第一、二吸附攪拌槽內均設有攪拌器，第一、二吸附攪拌槽之間經帶導液控制閥的導液管連通，第一吸附攪拌槽上設有污水進液口和固料加入口，第一吸附攪拌槽上內接通蒸汽加熱管，第二吸附攪拌槽經過濾泵連通過濾裝置;所述氨性溶液配料槽、洗滌水槽分別經控制閥連通過濾裝置。
進一步地，所述第二吸附攪拌槽上設有取樣口。
進一步地，所述過濾裝置為壓濾裝置。
再進一步地，所述第一、二吸附攪拌槽底部設有排放口。
萃余污水初沉處理后殘留鎳鈷濃度1.0～5.0mg/l、有機物濃度OiL≤20mg/l;送入第一吸附攪拌槽，由污水進液口和固料加入口分別加初沉后萃余污水和活性二氧化錳粉，液固比為500:(1～5)，并通蒸汽加熱管加熱污水溫度25℃～50℃，攪拌吸附時間20～40min，吸附后打開導液控制閥由導液管送入第二吸附攪拌槽，取樣檢測溶液中鎳鈷的濃度變化，當料液中Ni≤0.5mg/l、Co≤1.0mg/l時，啟動過濾泵將料液送入過濾裝置，濾液水為可達標排放的工業污水;過濾后過濾裝置內是負載有鎳鈷的二氧化錳粉渣，打開氨性溶液配料槽的控制閥對過濾裝置內進以8.0～12.0%的氨性溶液洗脫鎳鈷，反洗液可排除回收鎳鈷;洗脫后的二氧化錳漂洗再生通過打開洗滌水的控制閥進水洗滌再生。
本發明具有以下優點：
1.整體結構簡單，操作流程簡便、處理效率高、工人勞動強度小，投入運行成本低;
2.在第一吸附攪拌槽采用物理吸附原理，處理過程中無須添加其它輔助藥劑，避免了對水體及環境造成的二次污染;活性二氧化錳的氧化特性在吸附重金屬離子的同時對降低水質的COD、BOD有增效功能;
3.處理后的污水鎳濃度可小于0.5mg/l、鈷濃度可小于1.0mg/l，符合國家排放標準，廢水處理效果好;
4.通過氨性溶液洗脫鎳鈷的反洗液回收得到較為純凈、高品質的鎳、鈷金屬鹽，金屬回收度高。
