申請日2015.11.02

　　公開(公告)日2016.03.09

　　IPC分類號B01D36/02

　　摘要

　　一種新型采油專用污水過濾罐，在所述罐體上端設有進水口，在所述罐體內部依次設有礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層，在所述罐體的外表面上設有數個與所述礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層相對應的開口，在所述開口上設有與所述開口相適配的擋板，在所述擋板的內表面上設有與所述礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層相適配的過濾網，在所述擋板的外表面上設有拉環，在所述罐體底部設有出水口;通過本實用新型，不僅可有效提高污水過濾罐的過濾效率，而且方便對罐內污物進行清理，大大延長了污水過濾罐的使用壽命。

　　權利要求書

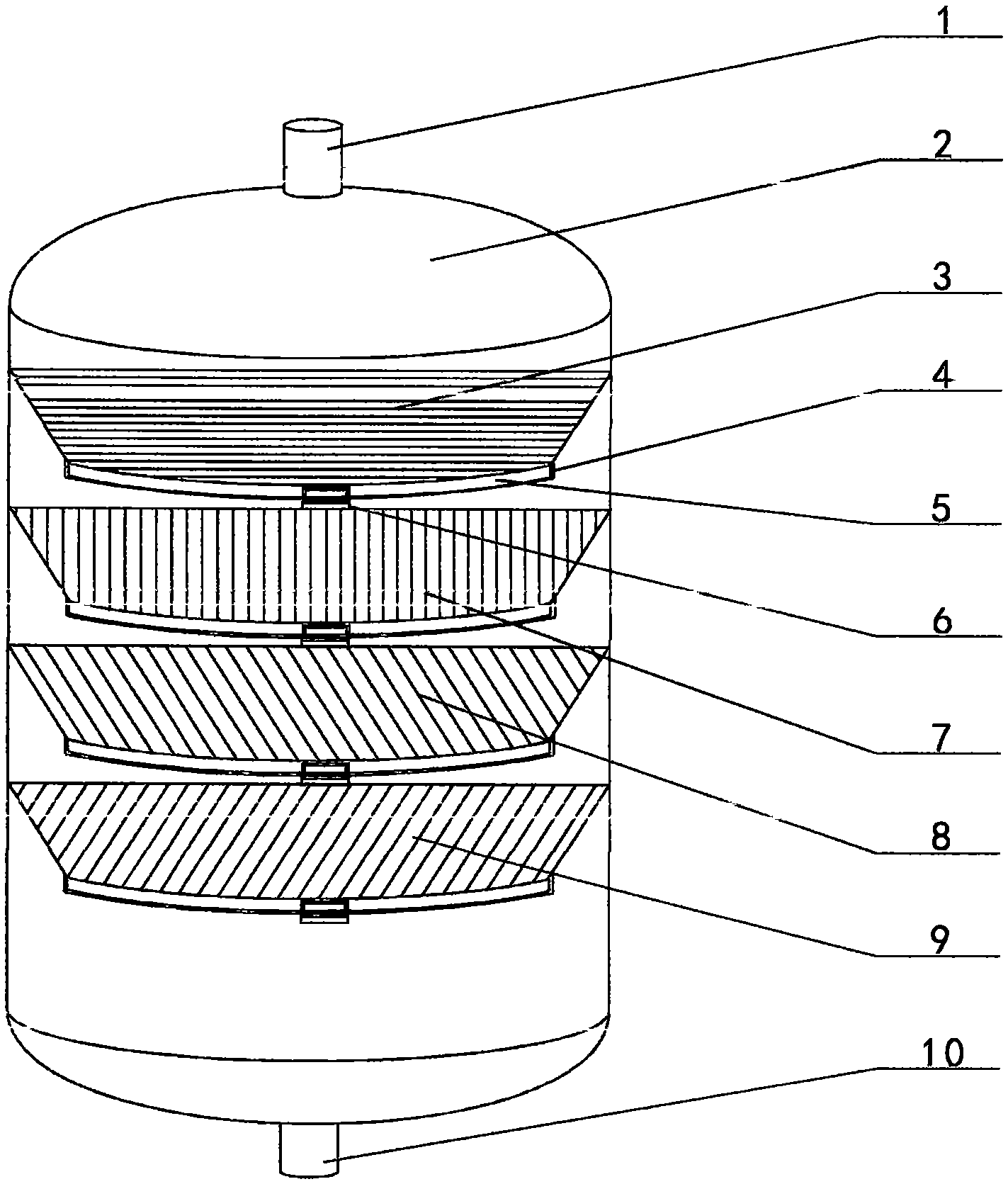

　　1.一種新型采油專用污水過濾罐，包括罐體(2)，其特征是：在所述罐體(2)上端設有進水口(1)，在所述罐體(2)內部依次設有礦石類過濾層(3)、果蔬類過濾層(7)、塑料類過濾層(8)和承托層(9)，在所述罐體(2)的外表面上設有數個與所述礦石類過濾層(3)、果蔬類過濾層(7)、塑料類過濾層(8)和承托層(9)相對應的開口(4)，在所述開口(4)上設有與所述開口(4)相適配的擋板(5)，在所述擋板(5)的內表面上設有與所述礦石類過濾層(3)、果蔬類過濾層(7)、塑料類過濾層(8)和承托層(9)相適配的過濾網(11)，在所述擋板(5)的外表面上設有拉環(6)，在所述罐體(2)底部設有出水口(10)。

　　2.根據權利要求1所述的新型采油專用污水過濾罐，其特征是：所述的礦石類過濾層(3)、果蔬類過濾層(7)、塑料類過濾層(8)和承托層(9)為倒梯形結構。

　　3.根據權利要求1所述的新型采油專用污水過濾罐，其特征是：所述的擋板(5)為可拆卸結構。

　　說明書

　　一種新型采油專用污水過濾罐

　　技術領域

　　本實用新型涉及一種教學教具，尤其是涉及一種新型采油專用污水過濾罐。

　　背景技術

　　公知的，污水處理(sewagetreatment，wastewatertreatment)：為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　人類面臨水危機已是不爭的事實。我國增加了對城市基礎設施建設和環境保護的投入，強化環境綜合治理，從而使污染物排放總量得到有效控制，部分地區和城市環境質量有所改善。但根據環境監測結果統計分析，我國水污染形勢仍然非常嚴峻，各項污染物排放總量很大，污染程度仍處于相當高的水平。

　　采油污水經過處理后，回注至地質，補充地層能量，提高石油采收率。采油污水處理過程中重要的處理設備是采油污水過濾罐，目前在用的采油污水過濾罐濾料是不同粒徑的石英砂濾料層組成，濾料單一，除油功能差，并且容易在經過沖洗、過濾后，出現嚴重的混層，過濾效果變差，濾料使用時間短，而且無法對罐內的污物進行清理，影響工作效率。

　　實用新型內容

　　為了克服背景技術中的不足，本實用新型公開了一種新型采油專用污水過 濾罐，通過本實用新型，不僅可有效提高污水過濾罐的過濾效率，而且方便對罐內污物進行清理，大大延長了污水過濾罐的使用壽命。

　　實現本實用新型的技術方案如下：

　　一種新型采油專用污水過濾罐，包括罐體，在所述罐體上端設有進水口，在所述罐體內部依次設有礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層，在所述罐體的外表面上設有數個與所述礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層相對應的開口，在所述開口上設有與所述開口相適配的擋板，在所述擋板的內表面上設有與所述礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層相適配的過濾網，在所述擋板的外表面上設有拉環，在所述罐體底部設有出水口。

　　所述的新型采油專用污水過濾罐，所述的礦石類過濾層、果蔬類過濾層、塑料類過濾層和承托層為倒梯形結構。

　　所述的新型采油專用污水過濾罐，所述的擋板為可拆卸結構。

　　本實用新型的有益效果是，本實用新型所述的一種新型采油專用污水過濾罐，通過設置多層濾料層，可大大增強污水的過濾效果;通過設置倒梯形結構，可方便過濾網對過濾下來的污物進行收集;通過設置擋板，可使得工作人員對過濾網上的污物進行清理;本實用新型結構簡單，使用方便，不僅有效的提高了污水的過濾效率和質量，而且使得工作人員可方便快捷的對罐內污物進行清理，大大提延長了過濾罐的使用壽命。
