申請日2015.11.02

　　公開(公告)日2016.03.09

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種污水處理反應池，包括池體、進水管和出水管，池體按水流方向依次分隔出厭氧區、好氧區和沉淀區，厭氧區依次連通好氧區和沉淀區，厭氧區內設有厭氧微生物菌，進水管伸至厭氧區內，在厭氧區內的進水管的管壁上開設微孔，好氧區內設有供填料放置的填料板，填料板沿好氧區的長度方向呈W字型排列，填料板之間布設有曝氣裝置，沉淀區與出水管連接，沉淀區的兩側壁分別向內傾斜且對稱設置。本實用新型加強污水處理效果，提高污水處理效率，優化設備對污水的處理。

　　權利要求書

　　1.一種污水處理反應池，包括池體、進水管和出水管，其特征在于：池體按水流方向依次分隔出厭氧區、好氧區和沉淀區，厭氧區依次連通好氧區和沉淀區，厭氧區內設有厭氧微生物菌，進水管伸至厭氧區內，在厭氧區內的進水管的管壁上開設微孔，好氧區內設有供填料放置的填料板，填料板沿好氧區的長度方向呈W字型排列，填料板之間布設有曝氣裝置，沉淀區與出水管連接，沉淀區的兩側壁分別向內傾斜且對稱設置。

　　2.根據權利要求1所述的一種污水處理反應池，其特征在于：所述進水管呈S型、Z型、W型或弓字型布設。

　　3.根據權利要求1所述的一種污水處理反應池，其特征在于：在所述厭氧區內的進水管長度占厭氧區長度的三分之二至四分之三。

　　4.根據權利要求1所述的一種污水處理反應池，其特征在于：所述填料為生物陶粒。

　　5.根據權利要求1所述的一種污水處理反應池，其特征在于：所述填料為竹纖維。

　　6.根據權利要求1所述的一種污水處理反應池，其特征在于：所述填料板的外沿呈波浪狀。

　　7.根據權利要求1所述的一種污水處理反應池，其特征在于：所述曝氣裝置包括曝氣管和砂芯曝氣頭，砂芯曝氣頭安裝在曝氣管上。

　　8.根據權利要求1所述的一種污水處理反應池，其特征在于：所述填料板以可拆卸的方式設置在好氧區內。

　　9.根據權利要求1所述的一種污水處理反應池，其特征在于：所述填料板與填料板之間的夾角為45-60°。

　　10.根據權利要求1所述的一種污水處理反應池，其特征在于：所述微 孔呈交錯式分布。

　　說明書

　　一種污水處理反應池

　　技術領域

　　本實用新型涉及一種反應池，特別涉及一種污水處理反應池。

　　背景技術

　　隨著工業技術的迅猛發展，印染、化工、食品、造紙等行業排放的工業廢水成為污水處理領域亟需解決的難題之一。雖然目前市場上的設備種類繁多，然而普遍存在以下幾個問題：

　　一、習知的設備結構復雜，運行繁瑣，對污水的處理能力弱，造成后期的脫氮除磷效果不太理想，無法達到排放的工業標準;

　　二、污水與填料難以充分反應，需要靠較長的時間進行生化反應，影響整體的污水處理效率，最終的處理效果不佳;

　　三、污泥或雜質容易堆積在沉淀區內，常常造成反應池被堵塞，使用不便，清洗昂貴，影響設備對污水的處理。

　　有鑒于此，本發明人專門設計了一種污水處理反應池，本案由此產生。

　　實用新型內容

　　本實用新型為解決上述問題，提供了一種污水處理反應池，以加強污水處理效果，提高污水處理效率，優化設備對污水的處理。

　　為實現上述目的，本實用新型采用的技術方案為：

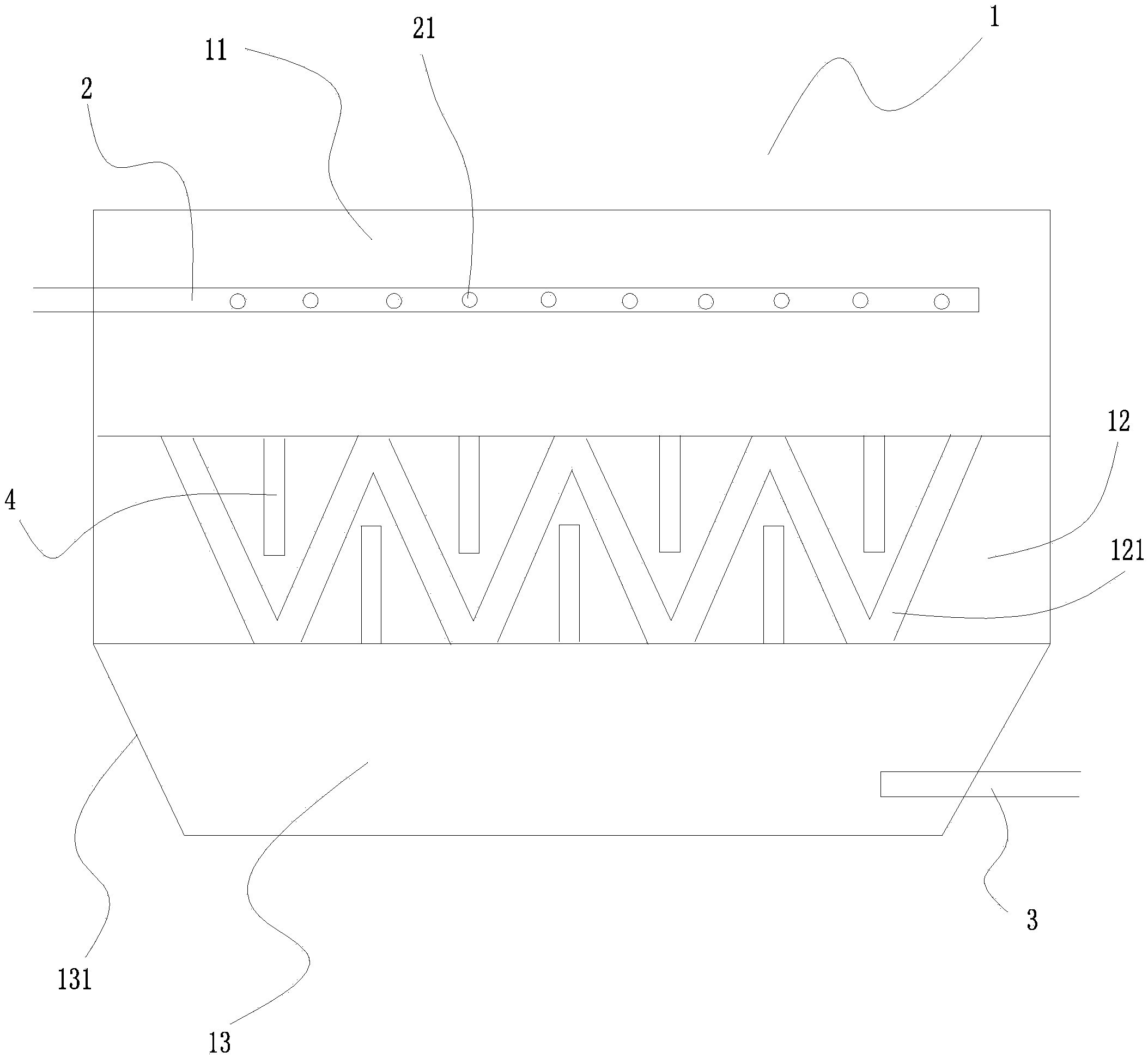

　　一種污水處理反應池，包括池體、進水管和出水管，池體按水流方向依次分隔出厭氧區、好氧區和沉淀區，厭氧區依次連通好氧區和沉淀區，厭氧區內設有厭氧微生物菌，進水管伸至厭氧區內，在厭氧區內的進水管的管壁上開設微孔，好氧區內設有供填料放置的填料板，填料板沿好氧區的長度方向呈W字型排列，填料板之間布設有曝氣裝置，沉淀區與出水管連接，沉淀 區的兩側壁分別向內傾斜且對稱設置。

　　所述進水管呈S型、Z型、W型或弓字型布設。

　　在所述厭氧區內的進水管長度占厭氧區長度的三分之二至四分之三。

　　所述填料為生物陶粒。

　　所述填料為竹纖維。

　　所述填料板的外沿呈波浪狀。

　　所述曝氣裝置包括曝氣管和砂芯曝氣頭，砂芯曝氣頭安裝在曝氣管上。

　　所述填料板以可拆卸的方式設置在好氧區內。

　　所述填料板與填料板之間的夾角為45-60°。

　　所述微孔呈交錯式分布。

　　采用上述結構后，本實用新型的有益效果是：

　　一、本實用新型結構簡單，運行方便，通過厭氧區、好氧區和沉淀區的配合實現對污水的處理，并且該厭氧區為微生物濾池，具有良好的污水處理能力，加強了后期的脫氮除磷效果，滿足工業排放的需求;

　　二、本實用新型的進水管伸至厭氧區內，污水通過微孔進入?yún)捬鯀^(qū)，能夠阻礙污水的較大固態雜質，也有助于污水與厭氧微生物菌的充分反應，同時，好氧區內的填料板呈W字型排列，增大了污水與填料的接觸面積，縮短了生化反應的時間，提高了污水整體的處理效率，加強了污水的處理效果;

　　三、本實用新型沉淀區的兩側壁分別向內傾斜且對稱設置，當污泥或雜質進入沉淀區后，隨著側壁上隨重力作用落入沉淀區底部，不易在側壁上積累，避免反應池發生堵塞的情況，使用簡單，無需清洗，優化了設備對污水的處理。
