申請日2015.11.02
公開(公告)日2016.02.17
IPC分類號C02F9/14
摘要
本發明屬于污水處理技術領域，具體涉及新型污水處理器，包括筒體、筒體內部的過濾元件，所述的過濾元件設置在筒體中部，過濾單元包括高密度過濾網和過濾網上部的生物填料過濾倉，過濾網為倒錐形結構，筒體內設有向過濾網網面吹氣的吹氣口，過濾網與生物填料過濾倉間為設置的吸附層，筒體底部設有絞龍，絞龍前端延伸至筒體底部側邊設置的排污室，排污室設有負壓排污口，絞龍后端與筒體底部側邊設置的驅動電機連接，過濾元件底側對應的筒體設有進水口，筒體頂部設有出水口，結構簡單，能夠?qū)ξ鬯鸬礁玫倪^濾、生物降解作用，且排污快捷。
權利要求書

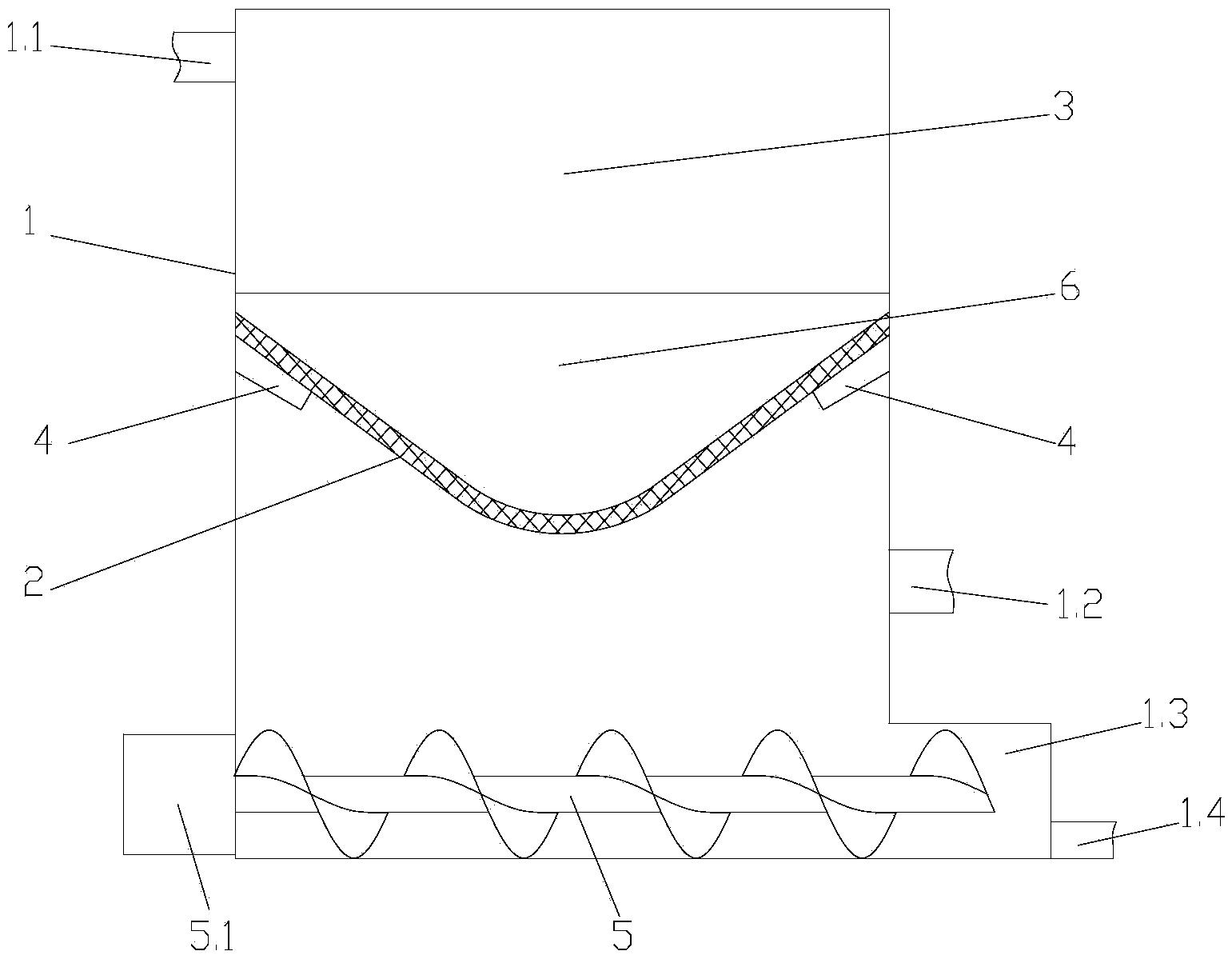

1.新型污水處理器，包括筒體、筒體內部的過濾元件，其特征在于：所述的過濾元件設置在筒體中部，過濾單元包括高密度過濾網和過濾網上部的生物填料過濾倉，過濾網為倒錐形結構，筒體內設有向過濾網網面吹氣的吹氣口，過濾網與生物填料過濾倉間為設置的吸附層，筒體底部設有絞龍，絞龍前端延伸至筒體底部側邊設置的排污室，排污室設有負壓排污口，絞龍后端與筒體底部側邊設置的驅動電機連接，過濾元件底側對應的筒體設有進水口，筒體頂部設有出水口。
2.根據權利要求1所述的新型污水處理器，其特征在于：所述的倒錐形結構過濾網的底端為圓弧過渡。
3.根據權利要求1所述的新型污水處理器，其特征在于：所述的吹氣口傾斜的設置在筒體內對應于倒錐形結構過濾網的上端處，吹氣口傾斜方向與過濾網錐面斜度一致，吹氣口連接外部供氣裝置。
4.根據權利要求1所述的新型污水處理器，其特征在于：所述的負壓排污口外接負壓排污管道，且負壓排污口處設有排污時開啟的閥門。
5.根據權利要求1所述的新型污水處理器，其特征在于：所述的吸附層內填充活性炭與火山巖濾料，活性炭處于火山巖濾料的底部。
說明書
新型污水處理器
技術領域
本發明屬于污水處理技術領域，具體涉及新型污水處理器。
背景技術
工業污水的處理是普遍關注的熱點，由于工業污水的種類繁多、水量變化大、水質濃度高、成分復雜，因而處理難度大。目前大多采用常規技術的聯合處理工藝，這些工藝往往流程長、傳遞過程耗能大、運行成本高，難以達到理想的處理效果。特別是高鹽高濃度有機污水一直是處理的難點，污水中有機污染物濃度高、結構穩定、生化性差，常規工藝難以實現達標排放，且處理成本高，給企業“節能減排”帶來極大的壓力。另外，因市場需求引起的產品轉型快，導致污水情況更加復雜，更使原有的污水處理技術工藝及設施雪上加霜，因此，目前急需高效實用的污水處理新技術產品。目前多采用生物處理技術對工業污水進行處理，生物處理技術是利用微生物氧化和吸附作用去除污染物的成熟技術。但是現有的生物污水處理設備均存在著排污不便的難題，過濾出貨降解處的污物不容易清理，從而極大的影響著污水處理的效率。
發明內容
本發明所要解決的技術問題是針對上述缺陷，提供新型污水處理器，結構簡單，能夠?qū)ξ鬯鸬礁玫倪^濾、生物降解作用，且排污快捷。
本發明解決其技術問題采用的技術方案如下：
新型污水處理器，包括筒體、筒體內部的過濾元件，所述的過濾元件設置在筒體中部，過濾單元包括高密度過濾網和過濾網上部的生物填料過濾倉，過濾網為倒錐形結構，筒體內設有向過濾網網面吹氣的吹氣口，過濾網與生物填料過濾倉間為設置的吸附層，筒體底部設有絞龍，絞龍前端延伸至筒體底部側邊設置的排污室，排污室設有負壓排污口，絞龍后端與筒體底部側邊設置的驅動電機連接，過濾元件底側對應的筒體設有進水口，筒體頂部設有出水口，吹氣口間歇性吹氣，將過濾網上的雜質吹落，避免附著。
進一步的，所述的倒錐形結構過濾網的底端為圓弧過渡。
進一步的，所述的吹氣口傾斜的設置在筒體內對應于倒錐形結構過濾網的上端處，吹氣口傾斜方向與過濾網錐面斜度一致，吹氣口連接外部供氣裝置。
進一步的，所述的負壓排污口外接負壓排污管道，且負壓排污口處設有排污時開啟的閥門。
進一步的，所述的吸附層內填充活性炭與火山巖濾料，活性炭處于火山巖濾料的底部。
本發明所取得的有益效果是：采用上述方案，污水由進水口進入后，經過高密度過濾網的過濾層將顆粒雜質濾除，隨后由吸附層的活性炭、火山巖濾料對污水中有害物質進行吸附，活性炭吸附大量有害物質后再由火山巖濾料進一步吸附，火山巖濾料表面粗糙多微孔能促使微生物生長繁殖，微生物對污水進行微生物降解，為下一步生物填料過濾倉的生物降解打下基礎，提高對污水的降解作用，促使提高污水的處理效果，過濾時，倒錐形的濾網能夠與污水進行大面積的接觸，增強了過濾的效率，吹氣口間歇性吹氣，避免污物在過濾網上附著，過濾出的污物在重力作用沉降在筒體底部，絞龍轉動，將污物輸送至排污室，由負壓排污口快速的排出，提高工作的效率，保證污水處理的質量，構造簡單，大大降低了成本。
