申請日2015.09.08

　　公開(公告)日2016.04.27

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種污水綜合氧化系統，包括依次連接的污水調節池，其輸出端與氣浮裝置連接，所述氣浮裝置的輸出端與酸堿度檢測控制裝置連接，所述酸堿度檢測控制裝置的輸出端與電磁換向閥連接，所述電磁換向閥的輸出端分別與酸調節反應池和堿調節反應池連接，所述酸調節反應池和堿調節反應池的輸出端與綜合反應池連接，所述綜合反應池的輸出端與沉淀池連接，所述沉淀池的輸出端與污泥排放池連接;其中，所述綜合反應池中還設置有臭氧發生裝置、超聲波發生裝置以及紫外燈裝置。本實用新型的污水綜合氧化系統具有投資小、處理效率高、設備操作簡便、運行費用低、維護與保養方便等一系列優點。

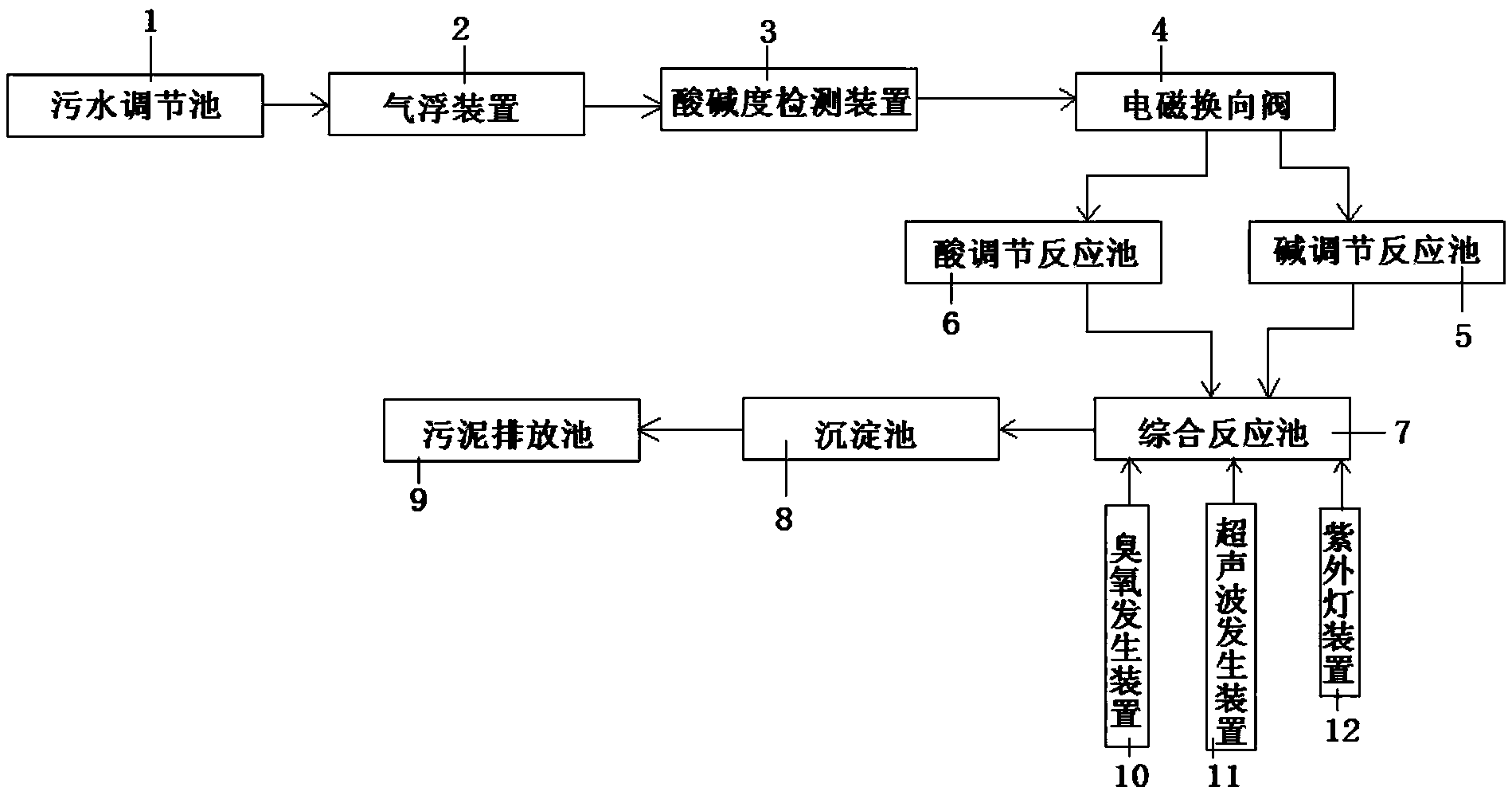

　　摘要附圖



　　權利要求書

　　1.一種污水綜合氧化系統，其特征在于，包括依次連接的污水調節池，其輸出端與氣浮裝置連接，所述氣浮裝置的輸出端與酸堿度檢測控制裝置連接，所述酸堿度檢測控制裝置的輸出端與電磁換向閥連接，所述電磁換向閥的輸出端分別與酸調節反應池和堿調節反應池連接，所述酸調節反應池和堿調節反應池的輸出端與綜合反應池連接，所述綜合反應池的輸出端與沉淀池連接，所述沉淀池的輸出端與污泥排放池連接;其中，所述綜合反應池中還設置有臭氧發生裝置、超聲波發生裝置以及紫外燈裝置。

　　說明書

　　一種污水綜合氧化系統

　　技術領域

　　本實用新型涉及一種污水綜合氧化系統。

　　背景技術

　　目前，環境的污染問題已經引起了世界各國的高度重視和關注，而我國對水體的污染尤為突出。目前，居民生活區及機關所排放污水已成為水體污染的重要組成部分，主要由生活污水及檢修、清洗含油廢水組成，主要污點為有機物濃度高，且含油量及懸浮物含量較大。如果這些污水直接外排，將嚴重影響周圍生態環境。

　　實用新型內容

　　本實用新型目的是針對現有技術存在的缺陷提供一種污水綜合氧化系統。

　　本實用新型為實現上述目的，采用如下技術方案：一種污水綜合氧化系統，包括依次連接的污水調節池，其輸出端與氣浮裝置連接，所述氣浮裝置的輸出端與酸堿度檢測控制裝置連接，所述酸堿度檢測控制裝置的輸出端與電磁換向閥連接，所述電磁換向閥的輸出端分別與酸調節反應池和堿調節反應池連接，所述酸調節反應池和堿調節反應池的輸出端與綜合反應池連接，所述綜合反應池的輸出端與沉淀池連接，所述沉淀池的輸出端與污泥排放池連接;其中，所述綜合反應池中還設置有臭氧發生裝置、超聲波發生裝置以及紫外燈裝置。

　　本實用新型的有益效果：本實用新型的污水綜合氧化系統具有投資小、處理效率高、設備操作簡便、運行費用低、維護與保養方便等一系列優點。
