申請日2015.09.08

　　公開(公告)日2016.03.02

　　IPC分類號C02F11/04

　　摘要

　　本實用新型公開了一種污泥厭氧發酵裝置，包括罐體，設置在所述罐體上側的進料口和下側的出料口，以及設置在所述罐體上側的出氣口;還包括攪拌軸，其一端與設置在所述罐體頂部的驅動電機連接，另一端伸入到所述罐體內;所述攪拌軸上設置有三角形攪拌葉片和發熱電阻絲;所述罐體的內側壁上設置有聚氨酯保溫層，在所述聚氨酯保溫層表面抹有2-3mm厚的抗裂砂漿。本實用新型通過設置攪拌軸，能使沼氣的產量提高，發酵完全，資源利用率提高，同時通過在攪拌軸上設置發熱電阻絲，使污泥在發酵時的發酵速度不受溫度影響，避免了出現低溫時原料發酵緩慢的現象。

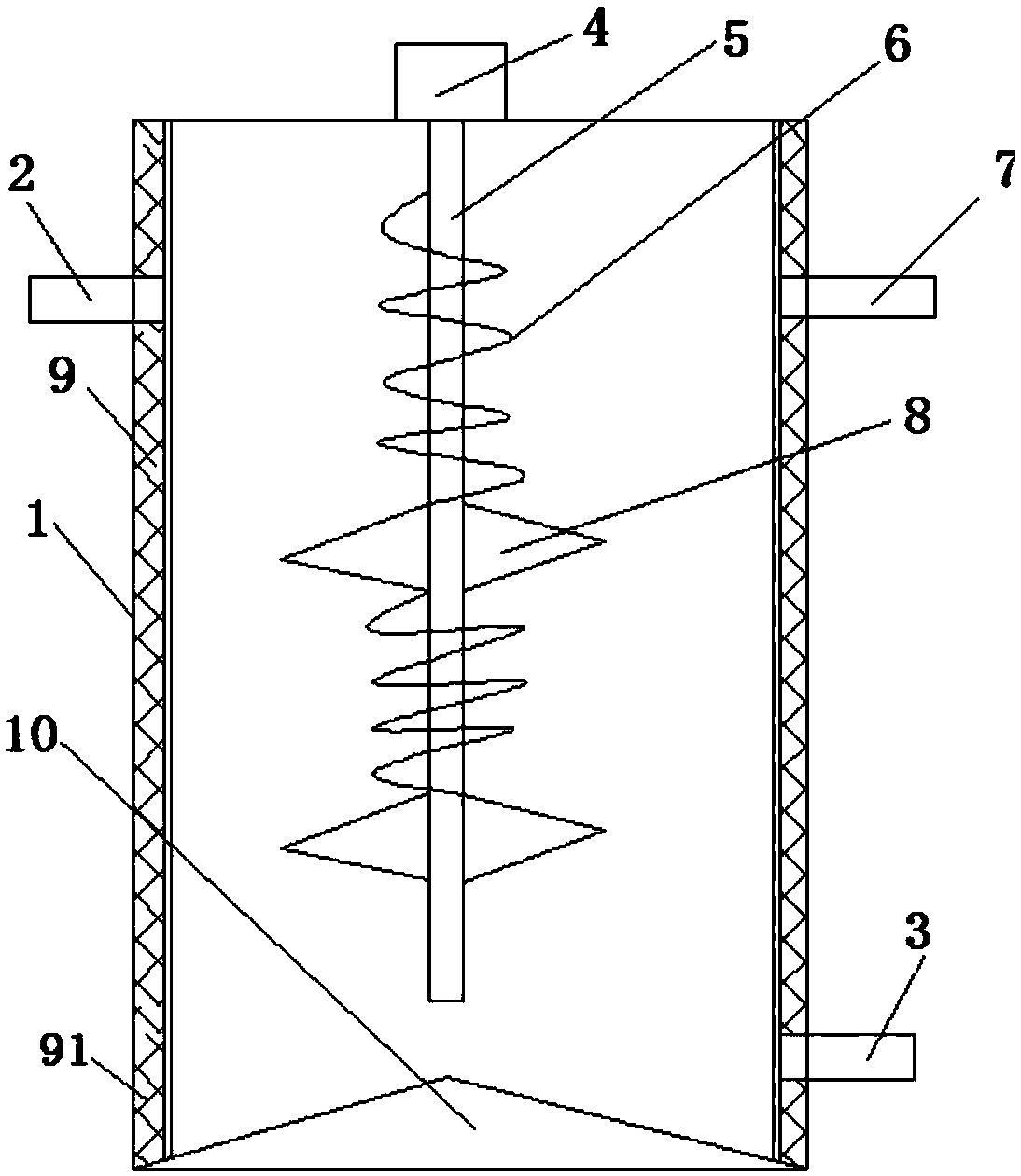

　　摘要附圖



　　權利要求書

　　1.一種污泥厭氧發酵裝置，其特征在于，包括罐體(1)，設置在所述罐體(1)上側的進料口(2)和下側的出料口(3)，以及設置在所述罐體(1)上側的出氣口(7);還包括攪拌軸(5)，其一端與設置在所述罐體(1)頂部的驅動電機(4)連接，另一端伸入到所述罐體(1)內;所述攪拌軸(5)上設置有三角形攪拌葉片(8)和發熱電阻絲(6);所述罐體(1)的內側壁上設置有聚氨酯保溫層(9)，在所述聚氨酯保溫層(9)表面抹有2-3mm厚的抗裂砂漿(91)。

　　2.如權利要求1所述的一種污泥厭氧發酵裝置，其特征在于，所述罐體(1)的底部設置有擋泥裝置(10)，該擋泥裝置(10)用于阻擋并反彈射向其的污泥。

　　說明書

　　一種污泥厭氧發酵裝置

　　技術領域

　　本實用新型涉及一種污泥厭氧發酵裝置。

　　背景技術

　　厭氧發酵是一種能將有機廢棄物變?yōu)槟茉床⑦M行無害化處理的技術�，F(xiàn)在用于進行厭氧發酵的裝置主要存在以下問題：1、沼氣產量小，發酵不完全，資源利用率低;2、發酵速度受溫度影響，容易出現低溫時原料發酵緩慢現象。而目前國內同行業中應用的保溫方法是罐外保溫;進行保溫的目的是厭氧發酵過程中罐內微生物需要在水溫35度情況下才能達到產生沼氣的能量，因此在給罐內利用鍋爐進行增溫的過程中罐體會受到環境的影響以及氣溫變化而發生溫度下降，需要對罐體進行保溫處理。另外，罐體底部無法得到攪拌器的充分?jǐn)嚢�，并且�?jīng)常存在因攪拌不均而造成的原料沉積現象。

　　實用新型內容

　　本實用新型目的是針對現有技術存在的缺陷提供一種污泥厭氧發酵裝置。

　　本實用新型為實現上述目的，采用如下技術方案：一種污泥厭氧發酵裝置，包括罐體，設置在所述罐體上側的進料口和下側的出料口，以及設置在所述罐體上側的出氣口;還包括攪拌軸，其一端與設置在所述罐體頂部的驅動電機連接，另一端伸入到所述罐體內;所述攪拌軸上設置有三角形攪拌葉片和發熱電阻絲;所述罐體的內側壁上設置有聚氨酯保溫層，在所述聚氨酯保溫層表面抹有2-3mm 厚的抗裂砂漿。

　　進一步的，所述罐體的底部設置有的擋泥裝置，該擋泥裝置用于阻擋并反彈射向其的污泥。

　　本實用新型的有益效果：本實用新型通過設置攪拌軸，能使沼氣的產量提高，發酵完全，資源利用率提高，同時通過在攪拌軸上設置發熱電阻絲，使污泥在發酵時的發酵速度不受溫度影響，避免了出現低溫時原料發酵緩慢的現象。另外由于在罐體的內側壁設置了聚氨酯保溫層，使得罐體具有優異的保溫性能，在聚氨酯保溫層的表面設置了抗裂砂漿，可防止聚氨酯保溫層長期使用后不會開裂，延長設備的使用壽命。
