申請日2015.09.08

　　公開(公告)日2015.12.23

　　IPC分類號C02F1/461

　　摘要

　　本實用新型公開一種用于處理少量污水的管狀電解裝置，包括陰極外管和陽極內管，該陽極內管套設在陰極外管的外側，該陰極外管和陽極內管之間形成有電解通道，該陰極外管連接有進水管，該陽極內管連接有出水管，該進水管和出水管位于陰極外管和陽極內管的同一側，該陰極外管和陽極內管在另一側水路連通。本實用新型具有電解較為充分的功效，其確保了污水的實際處理效果;同時本實用新型還具有結構緊湊和占用空間小的特點。

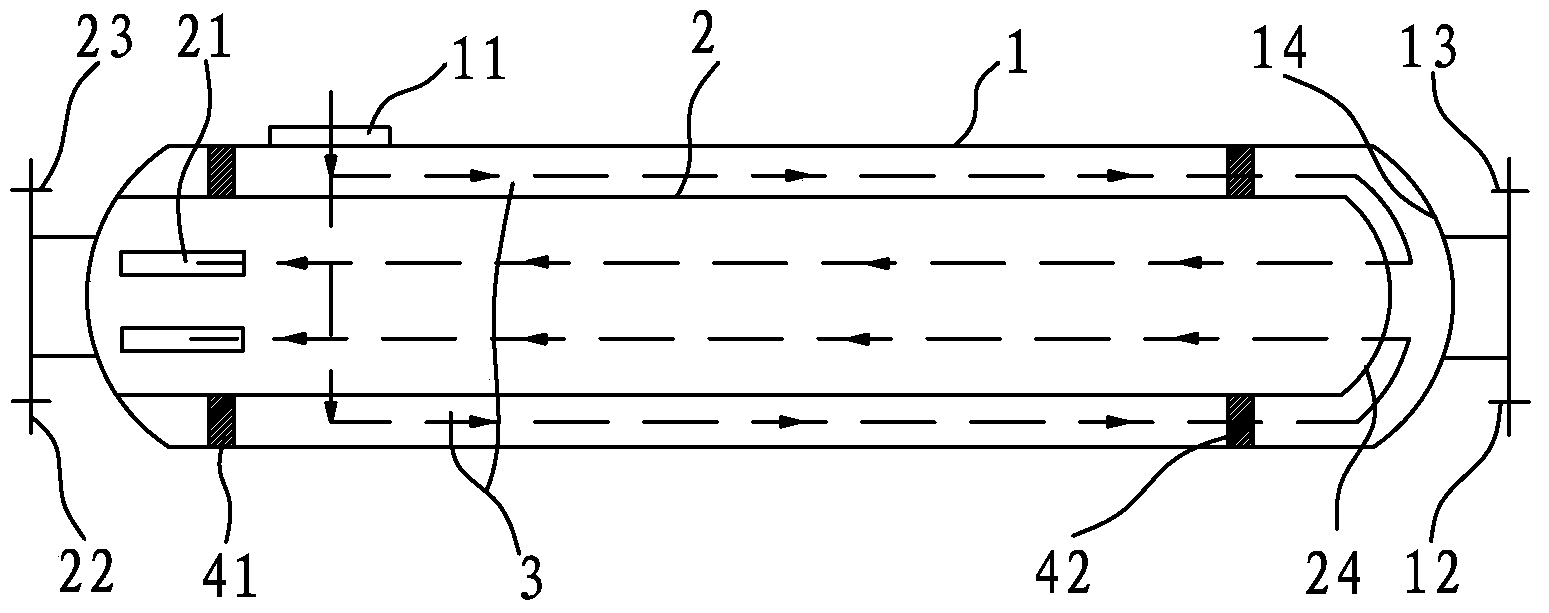

　　摘要附圖



　　權利要求書

　　1.一種用于處理少量污水的管狀電解裝置，其特征在于，包括陰極外管和陽極內管，該陽極內管套設在陰極外管的外側，該陰極外管和陽極內管之間形成有電解通道，該陰極外管連接有進水管，該陽極內管連接有出水管，該進水管和出水管位于陰極外管和陽極內管的同一側，該陰極外管和陽極內管在另一側水路連通。

　　2.如權利要求1所述的一種用于處理少量污水的管狀電解裝置，其特征在于，該管狀電解裝置還包括陰極法蘭、陰極接線板、陽極法蘭和陽極接線板，該陰極外管固定在陰極法蘭上并與陰極接線板電連接，該陽極內管固定在陽極法蘭上并與陽極接線板電連接。

　　3.如權利要求2所述的一種用于處理少量污水的管狀電解裝置，其特征在于，該陰極外管在靠近陰極法蘭處具有外管弧形端蓋，該陽極內管在靠近陰極法蘭處具有內管弧形端蓋，該內管弧形端蓋上設置有過水孔。

　　4.如權利要求3所述的一種用于處理少量污水的管狀電解裝置，其特征在于，該管狀電解裝置還包括套設在陽極內管上的第一支撐件和第二支撐件，該第一支撐件和第二支撐件分別位于陽極內管的兩側，該第一支撐件和第二支撐件外緣都與陰極外管相抵接。

　　5.如權利要求4所述的一種用于處理少量污水的管狀電解裝置，其特征在于，該出水管為間隔設置的兩個，該兩個出水管均位于陽極內管的端部。

　　說明書

　　一種用于處理少量污水的管狀電解裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及的是一種用于處理少量污水的管狀電解裝置。

　　背景技術

　　隨著我國改革開放的逐漸深入，工業得到了迅猛的發展，城市化進程也日益加快，水污染問題將嚴重影響著人們的生活。目前在各個區域都是通過建設大型污水處理廠的方式來實現污水處理，但是對于一些分散的、量較少的水(諸如生活污水、工業達標排放的廢水等)，由于很難集中到大型污水廠去，所以一般是直接排放，積少成多，已經成為目前水污染中不可忽視的一個環節。

　　有鑒于此，本發明人針對上述問題深入研究，遂有本案產生。

　　實用新型內容

　　本實用新型的主要目的在于提供一種用于處理少量污水的管狀電解裝置，其用于對分散的、量較少的水進行污水處理，解決了目前水污染中被人們所忽視的一個環節。

　　為了達成上述目的，本實用新型的解決方案是：

　　一種用于處理少量污水的管狀電解裝置，其中，包括陰極外管和陽極內管，該陽極內管套設在陰極外管的外側，該陰極外管和陽極內管之間形成有電解通道，該陰極外管連接有進水管，該陽極內管連接有出水管，該進水管和出水管位于陰極外管和陽極內管的同一側，該陰極外管和陽極內管在另一側水路連通。

　　進一步，該管狀電解裝置還包括陰極法蘭、陰極接線板、陽極法蘭和陽極接線板，該陰極外管固定在陰極法蘭上并與陰極接線板電連接，該陽極內管固定在陽極法蘭上并與陽極接線板電連接。

　　進一步，該陰極外管在靠近陰極法蘭處具有外管弧形端蓋，該陽極內管在靠近陰極法蘭處具有內管弧形端蓋，該內管弧形端蓋上設置有過水孔。

　　進一步，該管狀電解裝置還包括套設在陽極內管上的第一支撐件和第二支撐件，該第一支撐件和第二支撐件分別位于陽極內管的兩側，該第一支撐件和第二支撐件外緣都與陰極外管相抵接。

　　進一步，該出水管為間隔設置的兩個，該兩個出水管均位于陽極內管的端部。

　　采用上述結構后，本實用新型涉及一種用于處理少量污水的管狀電解裝置，該陽極內管和陰極外管采用相互套接的方式，如此在陽極內管外和陰極外管內形成了電解通道，污水從進水管進入后將進入狹長的電解通道，具有電解較為充分的功效，確保了污水的實際處理效果;另外，本實用新型還同時具有結構緊湊和占用空間小的特點。
