申請日2015.09.08

　　公開(公告)日2015.11.11

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　提供一種熱輥壓濾式污泥脫水干化一體機，具有機座，機座上端面設有污泥脫水系統，污泥脫水系統后端部設有污泥干化系統，所述污泥脫水系統上端面前部設有污水調理槽，所述污泥脫水系統上端面后部設有泥水分離轉鼓濃縮桶，污水調理槽通過管道將泥水混合液輸送至泥水分離轉鼓濃縮桶內進行分離過濾，所述泥水分離轉鼓濃縮桶通過落泥方向調整板將分離過濾過的泥水混合液輸送至污泥脫水系統進行脫水后又將其輸送至污泥干化系統完成干化處理。本發明體積小，制造成本低，自動化程度高，污泥處理干化效率高，為實現污泥處理的無害化，減量化，穩定化要求提供技術保障。

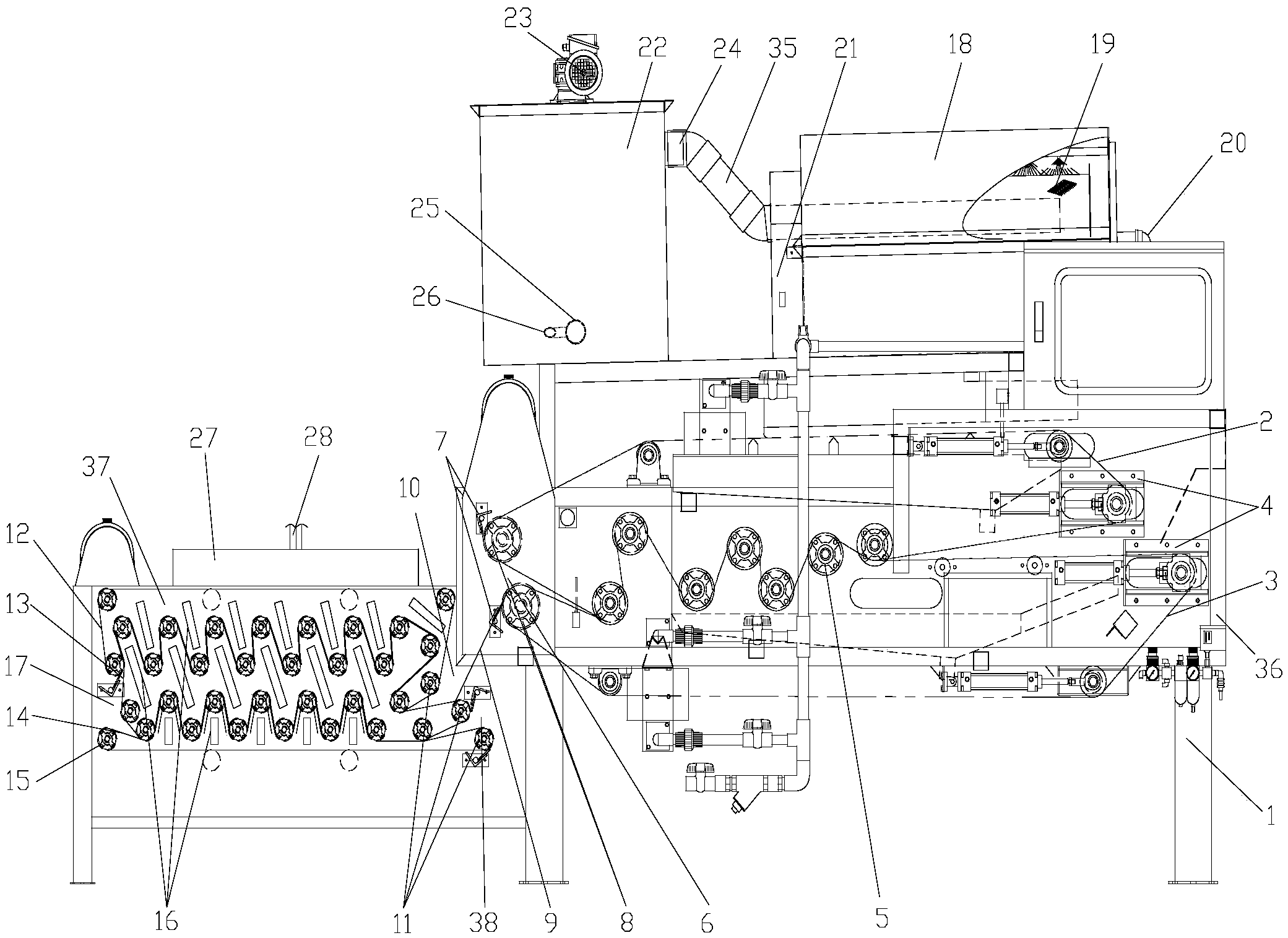

　　摘要附圖



　　權利要求書

　　1.熱輥壓濾式污泥脫水干化一體機，具有機座(1)，其特征在于：所述 機座(1)上端面設有污泥脫水系統，所述污泥脫水系統包括上濾帶(2)、下 濾帶(3)、多個高溫輥筒Ⅰ(5)和脫水箱體(36)，所述污泥脫水系統后端 部設有污泥干化系統，所述污泥干化系統包括上網帶(12)、中間網帶(13)、 下網帶(14)、多個高溫輥筒Ⅱ(15)和干化箱體(37),所述污泥脫水系統 上端面前部設有污水調理槽(22)，所述污泥脫水系統上端面后部設有泥水分 離轉鼓濃縮桶(18)，所述污水調理槽(22)通過管道(35)將泥水混合液輸 送至泥水分離轉鼓濃縮桶(18)內進行分離過濾，所述泥水分離轉鼓濃縮桶 (18)通過落泥方向調整板(21)將分離過濾過的泥水混合液輸送至污泥脫 水系統進行脫水后又將其輸送至污泥干化系統完成干化處理。

　　2.根據權利要求1所述的熱輥壓濾式污泥脫水干化一體機，其特征在于： 所述上濾帶(2)和下濾帶(3)一端通過濾帶支撐裝置(4)纏繞支撐在脫水 箱體(36)前部形成楔形預壓結構，所述多個高溫輥筒Ⅰ(5)錯位排列在脫 水箱體(36)中部，所述每個高溫輥筒Ⅰ(5)內部均設有與熱源連接的加熱 管(34)，所述脫水箱體(36)后部設有濾帶傳動滾輪(8)，所述脫水箱體(36) 后部外側設有與濾帶傳動滾輪(8)連接并驅動其轉動的濾帶驅動馬達(33)， 所述上濾帶(2)和下濾帶(3)繞在多個高溫輥筒Ⅰ(5)和濾帶傳動滾輪(8) 上形成S型的熱滾壓榨脫水結構，所述濾帶傳動滾輪(8)一側設有脫水出料 口(6)，所述脫水出料口(6)處設有刮泥刀(7)，所述脫水出料口(6)下 部設有與污泥干化系統連通的擋泥板(9)，所述脫水箱體(36)下部設有集 水盤(40)，所述集水盤(40)通過排水口(41)與污水處理系統的管道連接。

　　3.根據權利要求1或2所述的熱輥壓濾式污泥脫水干化一體機，其特征 在于：所述設于干化箱體(37)內的多個高溫輥筒Ⅱ(15)錯位排列成上下 兩排，所述干化箱體(37)前端及靠近擋泥板(9)的一端設有網帶驅動輪(11)， 網帶驅動馬達(30)通過與網帶驅動輪(11)連接并驅動其轉動，所述上網 帶(12)和中間網帶(13)繞在上排多個高溫輥筒Ⅱ(15)和網帶驅動輪(11) 上形成上S型泥餅干化結構，所述中間網帶(13)和下網帶(14)繞在下排 多個高溫輥筒Ⅱ(15)和網帶驅動輪(11)上形成下S型泥餅干化結構，所 述上S型泥餅干化結構和下S型泥餅干化結構前端呈楔形狀，所述上S型泥 餅干化結構和下S型泥餅干化結構之間設有多個散熱板(16)，所述干化箱體 (37)前端設有通過擋泥板(9)與脫水出料口(6)接通的干化進料口(10)， 所述下S型泥餅干化結構前端設有干化出料口(38)，所述下S型泥餅干化結 構后端通過上下干化區轉料口(17)與上S型泥餅干化結構連接，所述每個 高溫輥筒Ⅱ(15)內部均設有進油管(31)，所述進油管(31)一端設有油加 熱系統(32)。

　　4.根據權利要求3所述的熱輥壓濾式污泥脫水干化一體機，其特征在于： 所述污水調理槽(22)上端面設有攪拌馬達(23)，所述污水調理槽(22)一 側下部設有與污水管道連接的污水入口(25)和與自動加藥裝置連接的加藥 入口(26)，所述污水調理槽(22)上部一側設有污水出口(24)，所述污水 出口(24)通過管道(35)與泥水分離轉鼓濃縮桶(18)連通。

　　5.根據權利要求4所述的熱輥壓濾式污泥脫水干化一體機，其特征在于： 所述泥水分離轉鼓濃縮桶(18)呈傾斜狀裝置于脫水箱體(36)頂部，所述 泥水分離轉鼓濃縮桶(18)一側設有驅動其轉動的濃縮桶驅動馬達(20)，所 述泥水分離轉鼓濃縮桶(18)另一側設有將泥水混合物送入污泥脫水系統的 落泥方向調整板(21)，所述泥水分離轉鼓濃縮桶(18)內部設有泥水分離過 濾網(19)。

　　6.根據權利要求5所述的熱輥壓濾式污泥脫水干化一體機，其特征在于： 所述干化箱體(37)上端面設有水氣收集罩(27)，所述干化箱體(37)一側 設有引風機(29)，所述水氣收集罩(27)通過水氣收集管(28)與引風機(29) 連接，所述引風機(29)又與廢氣凈化處理系統(39)連接。

　　說明書

　　熱輥壓濾式污泥脫水干化一體機

　　技術領域

　　本發明屬環保機械技術領域，具體涉及一種熱輥壓濾式污泥脫水干化一 體機。

　　背景技術

　　目前，隨著我國國民經濟和社會事業的全面發展，國家對于環境保護的 要求也日益提高，隨之發展的城市污水處理廠也在日益增多，據不完全統計， 全國污水處理廠的污水處理剩余產物——污泥有10%左右通過堆肥等處理后 回用到土地，大約20%以上采用填埋，另有更少量采用焚燒和建材利用等，其 余大部分隨意外運，隨處處置，給人們的居住環境和社會的發展環境帶來嚴 重的二次污染。國外發達國家經過幾十年的發展，污泥處理處置技術已相對 成熟，如歐洲主要方式是填埋和土地利用，北美地區一直是農用為主，日本 以焚燒后做建材為主、農用與填埋為輔。就國內而言，目前大部分污水處理 廠缺少良好的、穩定的污泥處理設備和工藝及技術，污水處理企業工藝設計 中有污泥脫水處理工序，但對于脫水后含水率在80%以上的膠狀污泥卻沒有更 好的進一步做無害化，減量化，穩定化的處理，如果任由企業處置，第一企 業沒有過多的場地資源，第二外運量大，費用高，且運輸途中宜產生遺漏等 影響道路及周邊環境，第三膠狀的高含水率污泥被傾倒后又會造成二次環境 污染，引發次生自然災害。目前雖有大型的污泥烘干設備，但卻很難在污水 處理企業推廣，因?yàn)槠浯嬖谌缦聨讉�(gè)主要問題：1.占地面積大，建設周期長， 投資成本高;2.臭味無法完全控制;3.用于產生熱源的煤炭又會產生新的空 氣污染源;4.工作環境差;5.設備能耗高，自動化程度低。據有關報道，全 國只有近10%的廠家對污水處理后的污泥做進一步的無害化、資源化處理，且 國家要求污泥處理處置必須按照“穩定化，無害化，資源化”的原則進行， 要切實做到上述的污泥處理處置原則必須首先要做好污泥的脫水干化處理， 必須有先進的設備和技術來保證，如果沒有先進的設備及工藝也就直接影響 著污泥處理和環境保護事業的發展和提高。因此有必要提出改進。

　　發明內容

　　本發明解決的技術問題：提供一種熱輥壓濾式污泥脫水干化一體機，采 用污水調理槽對污水進行攪拌混合后送至泥水分離轉鼓濃縮桶內進行分離過 濾，分離過濾過的泥水混合液又經污泥脫水系統進行脫水，并通過污泥干化 系統完成干化處理，本發明體積小，制造成本低，自動化程度高，污泥脫水 干化處理效率高，為全面實現污泥處理的無害化，減量化，穩定化要求提供 有力的技術保障，并能很好的實現污泥處理處置的環境保護目標。

　　本發明采用的技術方案：熱輥壓濾式污泥脫水干化一體機，具有機座， 所述機座上端面設有污泥脫水系統，所述污泥脫水系統包括上濾帶、下濾帶、 多個高溫輥筒Ⅰ和脫水箱體，所述污泥脫水系統后端部設有污泥干化系統， 所述污泥干化系統包括上網帶、中間網帶、下網帶、多個高溫輥筒Ⅱ和干化 箱體,所述污泥脫水系統上端面前部設有污水調理槽，所述污泥脫水系統上 端面后部設有泥水分離轉鼓濃縮桶，所述污水調理槽通過管道將泥水混合液 輸送至泥水分離轉鼓濃縮桶內進行分離過濾，所述泥水分離轉鼓濃縮桶通過 落泥方向調整板將分離過濾過的泥水混合液輸送至污泥脫水系統進行脫水后 又將其輸送至污泥干化系統完成干化處理。

　　其中，所述上濾帶和下濾帶一端通過濾帶支撐裝置纏繞支撐在脫水箱體 前部形成楔形預壓結構，所述多個高溫輥筒Ⅰ錯位排列在脫水箱體中部，所 述每個高溫輥筒Ⅰ內部均設有與熱源連接的加熱管，所述脫水箱體后部設有 濾帶傳動滾輪，所述脫水箱體后部外側設有與濾帶傳動滾輪連接并驅動其轉 動的濾帶驅動馬達，所述上濾帶和下濾帶繞在多個高溫輥筒Ⅰ和濾帶傳動滾 輪上形成S型的熱滾壓榨脫水結構，所述濾帶傳動滾輪一側設有脫水出料口， 所述脫水出料口處設有刮泥刀，所述脫水出料口下部設有與污泥干化系統連 通的擋泥板,所述脫水箱體下部設有集水盤，所述集水盤通過排水口與污水 處理系統的管道連接。

　　進一步地，所述設于干化箱體內的多個高溫輥筒Ⅱ錯位排列成上下兩排， 所述干化箱體前端及靠近擋泥板的一端設有網帶驅動輪，網帶驅動馬達通過 與網帶驅動輪連接并驅動其轉動，所述上網帶和中間網帶繞在上排多個高溫 輥筒Ⅱ和網帶驅動輪上形成上S型泥餅干化結構，所述中間網帶和下網帶繞 在下排多個高溫輥筒Ⅱ和網帶驅動輪上形成下S型泥餅干化結構，所述上S 型泥餅干化結構和下S型泥餅干化結構前端呈楔形狀，所述上S型泥餅干化 結構和下S型泥餅干化結構之間設有多個散熱板，所述干化箱體前端設有通 過擋泥板與脫水出料口接通的干化進料口，所述下S型泥餅干化結構前端設 有干化出料口，所述下S型泥餅干化結構后端通過上下干化區轉料口與上S 型泥餅干化結構連接，所述每個高溫輥筒Ⅱ內部均設有進油管，所述進油管 一端設有油加熱系統。

　　進一步地，所述污水調理槽上端面設有攪拌馬達，所述污水調理槽一側 下部設有與污水管道連接的污水入口和與自動加藥裝置連接的加藥入口，所 述污水調理槽上部一側設有污水出口，所述污水出口通過管道與泥水分離轉 鼓濃縮桶連通。

　　進一步地，所述泥水分離轉鼓濃縮桶呈傾斜狀裝置于脫水箱體頂部，所 述泥水分離轉鼓濃縮桶一側設有驅動其轉動的濃縮桶驅動馬達，所述泥水分 離轉鼓濃縮桶另一側設有將泥水混合物送入污泥脫水系統的落泥方向調整 板，所述泥水分離轉鼓濃縮桶內部設有泥水分離過濾網。

　　進一步地，所述干化箱體上端面設有水氣收集罩，所述干化箱體一側設 有引風機，所述水氣收集罩通過水氣收集管與引風機連接,所述引風機又與 廢氣凈化處理系統連接。

　　本發明與現有技術相比的優點：

　　1、本發明采用污水調理槽對污水和絮凝藥劑進行攪拌混合后送至泥水分 離轉鼓濃縮桶內進行分離過濾，分離過濾過的泥水混合液又經污泥脫水系統 進行脫水，并通過污泥干化系統進行干化處理，實現快速完成污泥的脫水干 化，污泥處理效率高;

　　2、在干化箱體上端面設有水氣收集罩和引風機，可對污泥干化過程中產 生的有害氣體進行集中收集和凈化處理，使其達到排放標準，有效防止二次 環境污染;

　　3、本發明體積小，制造成本低，自動化程度高，污泥處理干化效率高， 為實現污泥處理的無害化，減量化，穩定化要求提供有力的技術保障，有效 解決了污泥處理廠存在的占用場地資源大、外運量大、費用高、二次污染等 問題。
