申請日2015.09.09

　　公開(公告)日2017.03.22

　　IPC分類號C02F9/10; C02F101/16; C02F103/16

　　摘要

　　本發明公開了一種含氯化銨廢水的回收利用工藝。該工藝包括：向含氯化銨廢水中加入堿性物質形成漿液，并對漿液加熱收集氨氣;以及利用氨氣與二氧化碳?xì)怏w對金屬氯化物溶液進行沉淀反應固液分離，得到金屬碳酸鹽和/或金屬堿式碳酸鹽以及沉淀廢液;將沉淀廢液返回用作含氯化銨的廢水。該工藝通過將含氯化銨的廢水回收得到氨氣，并將其與二氧化碳用于沉淀金屬氯化物溶液從而得到金屬碳酸鹽和/或金屬堿式碳酸鹽，而產生廢水再次循環利用。該工藝將廢水治理與金屬冶煉分離工藝相結合，不但處理了復雜的氨氮廢水，實現了氨的循環利用，而且獲得了金屬碳酸鹽和/或金屬堿式碳酸鹽產品;且二氧化碳?xì)怏w也可從工業廢氣得到，減少溫室氣體排放。

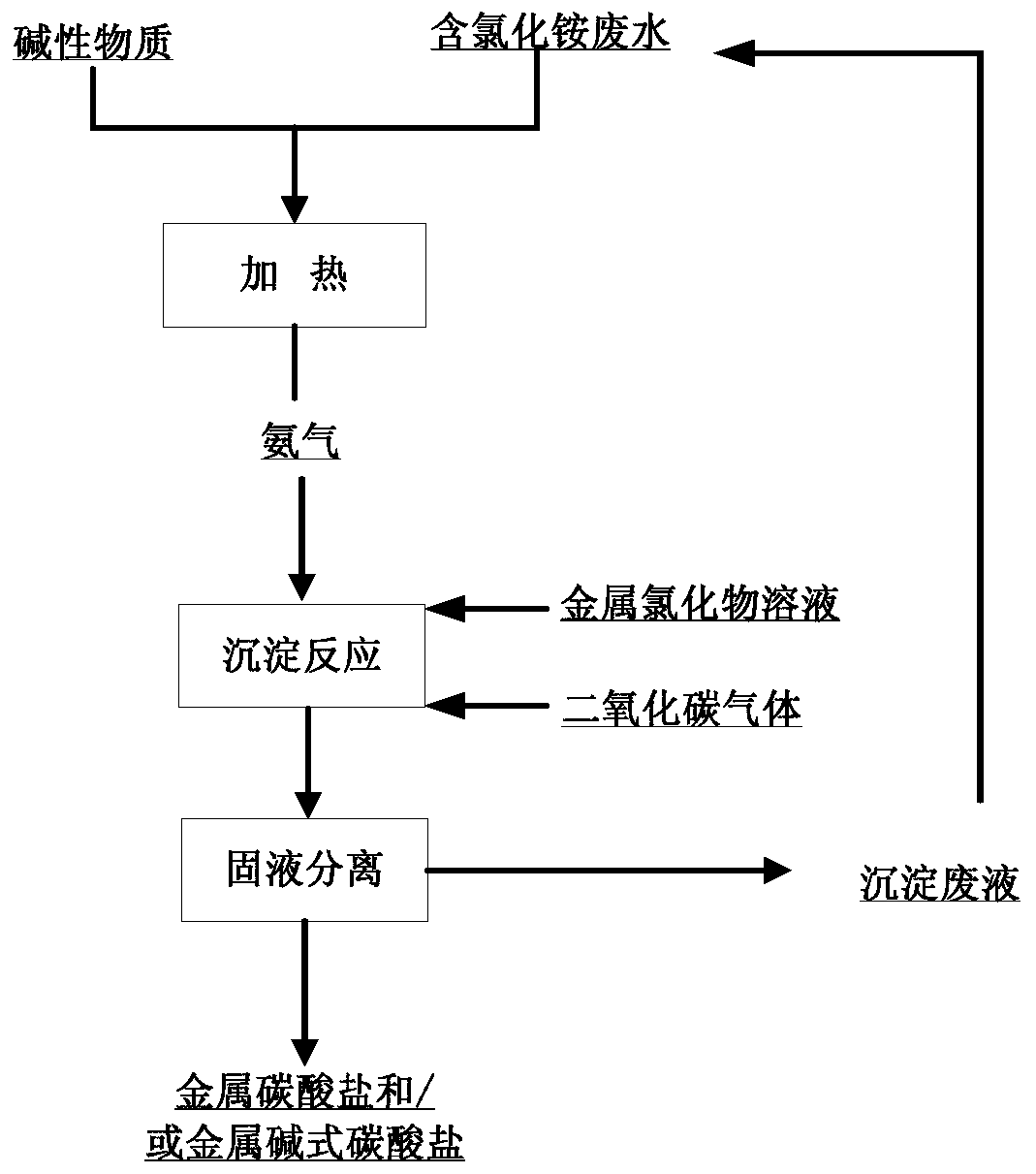

　　摘要附圖



　　權利要求書

　　1.一種含氯化銨廢水的回收利用工藝，其特征在于，所述工藝包括：

　　步驟S1，向所述含氯化銨廢水中加入堿性物質形成漿液，并對所述漿液加熱收集氨氣;以及

　　步驟S2，利用所述氨氣與二氧化碳?xì)怏w對金屬氯化物溶液進行沉淀反應，固液分離后得到金屬碳酸鹽和/或金屬堿式碳酸鹽以及沉淀廢液;

　　其中，將所述沉淀廢液返回所述步驟S1用作所述含氯化銨廢水。

　　2.根據權利要求1所述的工藝，其特征在于，所述步驟S1包括：

　　步驟S11，用所述堿性物質將所述含氯化銨廢水的pH值調節至3.0～6.0，得到固液混合物;

　　步驟S12，對所述固液混合物進行過濾，得到濾液;以及

　　步驟S13，在加熱條件下，向所述濾液中繼續加入所述堿性物質以收集所述氨氣。

　　3.根據權利要求1所述的工藝，其特征在于，所述步驟S2包括：

　　將所述氨氣和二氧化碳通入所述金屬氯化物溶液中，并控制反應過程的pH值在2.0～10.0范圍內，得到漿液;

　　對所述漿液進行固液分離，得到所述金屬碳酸鹽和/或金屬堿式碳酸鹽以及所述沉淀廢液。

　　4.根據權利要求1至3中任一項所述的工藝，其特征在于，所述堿性物質為氫氧化鈣、氧化鈣、氧化鎂、氫氧化鎂、輕燒白云石、氫氧化鈉、氫氧化鉀中的一種或幾種，優選所述堿性物質為氧化鈣或氫氧化鈉。

　　5.根據權利要求1至3中任一項所述的工藝，其特征在于，加入的所述堿性物質以O(shè)H-計，所述OH-的摩爾數與所述含氯化銨廢水中的NH4+的摩爾數之比為1.02～1.5:1。

　　6.根據權利要求1至3中任一項所述的工藝，其特征在于，所述含氯化銨廢水還包括金屬冶煉分離及沉淀過程產生的含有鈣和/或鎂離子的氯化銨廢水。

　　7.根據權利要求1至3中任一項所述的工藝，其特征在于，在所述步驟S1中向所述含氯化銨廢水中加入所述堿性物質的過程中，還包括對所述含氯化銨廢水進行加熱的步驟，其中，所述加熱的溫度為70～98℃。

　　8.根據權利要求1至3中任一項所述的工藝，其特征在于，所述金屬氯化物溶液包括堿金屬氯化物溶液、堿土金屬氯化物溶液、過渡金屬氯化物溶液、氯化鎵溶液、氯化鍺溶液、氯化錫溶液以及氯化銻溶液中的任一種。

　　9.根據權利要求8所述的工藝，其特征在于，所述過渡金屬氯化物為稀土氯化物、鎳氯化物、鈷氯化物、銅氯化物及鋅氯化物中的任一種。

　　10.根據權利要求1所述的工藝，其特征在于，所述二氧化碳?xì)怏w從金屬碳酸鹽生產工藝中的氣體和/或、金屬碳酸鹽焙燒窯氣和/或鍋爐煙氣中回收得到。

　　說明書

　　含氯化銨廢水的回收利用工藝

　　技術領域

　　本發明涉及冶煉和工業環境保護技術領域，具體而言，涉及一種含氯化銨廢水的回收利用工藝。

　　背景技術

　　冶煉分離生產過程中，通常采用碳酸氫銨沉淀法將各種金屬的氯化物溶液制備成金屬碳酸鹽，制備過程中會產生大量氯化銨廢水，尤其通過洗滌工藝會產生大量低濃度氯化銨廢水。由于氯化銨廢水中氨氮和氯離子的存在，其廢水若直接排放，則會對水體產生嚴重污染。氨氮消耗水體的溶解氧，加速水體的富營養化過程;而且，氨氮還會在水中微生物作用下轉變?yōu)橄鯌B(tài)氮和亞硝態氮，對人體有毒害作用。另外，氯化銨的大量排放會對土壤氯離子濃度和pH值帶來不良影響。

　　而碳酸氫氨沉淀工序中產生的含氯化銨的氨氮類廢水，通常成分比較復雜，含有大量Ca、Mg、Fe、Al、Si等雜質離子，氨氮含量相對較低，處理相對困難。在工業含鹽廢水的循環回收處理的研究和應用上，目前研究較多的是采用電滲析、膜分離法、蒸發結晶法、離子交換法、化學沉淀法以及折點氯化法等。

　　其中，電滲析法和膜分離法都是基于膜上對氯化銨進行濃縮的方法，這些方法對廢水水質要求苛刻，對鈣含量較高的廢水必須進行預處理，廢水中復雜的金屬陽離子易造成膜污染。

　　蒸發結晶方法是指含鹽廢水經蒸發濃縮，達到過飽和狀態，使鹽在廢水中形成晶核，繼而逐步生成晶狀固體進而實現分離;此方法對設備的耐腐蝕性要求高、投資大、能耗高、運行費用高，因此一般只有處理氨氮濃度極高的廢水才具有經濟可行性。而且氯化銨市場飽和，大量回收的氯化銨堆積滯銷。

　　離子交換法是采用對NH4+具有強的選擇吸附能力的天然沸石對截留，從而去除水中的氨氮，當沸石交換容量飽和后，沸石需要頻繁再生，造成操作困難。

　　化學沉淀法除氨氮是通過在廢水中投加鎂的化合物和磷酸或磷酸氫鹽，生成磷酸銨鎂沉淀;該工藝操作簡便，但需要投加大量磷、鎂藥劑，增加了處理成本，且處理后產生弱堿性廢水，雖然解決了氨氮問題，但沒有解決廢水達標排放和綜合利用的實質性問題。

　　折點氯化法是將一定量的氯氣或次氯酸鈉加入到廢水中，使氨氮被氧化為N2，從而達到去除氨氮的目的;該方法處理效率高，但由于處理成本較高，只適用于低濃度氨氮廢水的深度處理。

　　目前，我國大部分冶煉企業由于廢水處理技術水平及處理成本的限制面臨著嚴重的環保壓力。目前公布的處理氯化銨廢水的專利多采用電滲析、膜分離法、蒸發結晶法、離子交換法等多種技術進行組合，一次性投資高、工藝流程長、操作復雜、運行費用較高;而且，其復雜的設備具有對廢水水質要求嚴格等缺點，回收利用成本高，水難以全部回收利用，對含雜質離子復雜、含鈣鎂離子較高的氯化銨廢水不太適用，因而在工業上的應用受到了限制。

　　因此，在含氯化銨廢水的綜合回收利用方面，仍需要對現有技術進行改進，以提供一種廉價、環保且處理后的廢水能夠進行循環利用的廢水處理工藝。

　　發明內容

　　本發明的主要目的在于提供一種含氯化銨廢水的回收利用工藝，以解決現有技術中的廢水處理成本高且處理后的廢水仍不滿足環保要求的技術問題。

　　為了實現上述目的，根據本發明的一個方面，提供了一種含氯化銨廢水的回收利用工藝，該工藝包括：步驟S1，向含氯化銨廢水中加入堿性物質形成漿液，并對漿液加熱收集氨氣;以及步驟S2，利用氨氣與二氧化碳?xì)怏w對金屬氯化物溶液進行沉淀反應，固液分離，得到金屬碳酸鹽和/或金屬堿式碳酸鹽以及沉淀廢液;其中，將沉淀廢液返回步驟S1用作含氯化銨廢水。

　　進一步地，步驟S1包括：步驟S11，用堿性物質將含氯化銨的廢水的pH值調節至3.0～6.0，得到固液混合物;步驟S12，對固液混合物進行過濾，得到濾液;以及步驟S13，在加熱條件下，向?yàn)V液中繼續加入堿性物質以收集氨氣。

　　進一步地，步驟S2包括：將氨氣和二氧化碳通入金屬氯化物溶液中，并控制反應過程的pH值在2.0～10.0范圍內，得到漿液;對漿液進行固液分離，得到金屬碳酸鹽和/或金屬堿式碳酸鹽以及沉淀廢液。

　　進一步地，堿性物質為氫氧化鈣、氧化鈣、氧化鎂、氫氧化鎂、輕燒白云石、氫氧化鈉、氫氧化鉀中的一種或幾種，優選堿性物質為氧化鈣或氫氧化鈉。

　　進一步地，加入的堿性物質以O(shè)H-計，OH-的摩爾數與含氯化銨廢水中的NH4+的摩爾數之比為1.02～1.5:1。

　　進一步地，含氯化銨廢水還包括金屬冶煉分離及沉淀過程產生的含有鈣和/或鎂離子的氯化銨廢水。

　　進一步地，在步驟S1中向含氯化銨廢水中加入堿性物質的過程中，還包括對含氯化銨廢水進行加熱的步驟，其中，加熱的溫度為70～98℃。

　　進一步地，金屬氯化物溶液包括堿金屬氯化物溶液、堿土金屬氯化物溶液、過渡金屬氯化物溶液、氯化鎵溶液、氯化鍺溶液、氯化錫溶液以及氯化銻溶液中的任一種。

　　進一步地，過渡金屬氯化物為稀土氯化物、鎳氯化物、鈷氯化物、銅氯化物及鋅氯化物中的任一種。

　　進一步地，二氧化碳?xì)怏w從金屬碳酸鹽生產工藝中的氣體和/或、金屬碳酸鹽焙燒窯氣和/或鍋爐煙氣中回收得到。

　　應用本發明的技術方案，向含氯化銨廢水中加入堿性物質，利用堿性物質加入廢水中產生的反應熱和外加熱使氨汽化，利用氨氣與二氧化碳使得金屬氯化物溶液發生沉淀反應得到金屬碳酸鹽和/或金屬堿式碳酸鹽產品，而產生的含氯化銨廢水再次循環處理;產生氨氣的同時產生的氯化物漿液可經固液分離后，對濾液和固體渣分別進行回收利用。本發明工藝流程短，將廢水治理與金屬冶煉分離工藝相結合，不但處理了復雜的氨氮廢水，實現了氨的循環利用，而且獲得了金屬碳酸鹽和/或金屬堿式碳酸鹽產品;此外，上述沉淀反應步驟中所用到的二氧化碳?xì)怏w還可以充分利用金屬碳酸鹽生產工藝、金屬碳酸鹽焙燒工藝以及鍋爐煙氣中含有的二氧化碳?xì)怏w，減少溫室氣體排放。
