申請日2015.07.31

　　公開(公告)日2016.02.03

　　IPC分類號B01D21/02; B01D21/08; C02F1/52

　　摘要

　　一種水處理豎流沉淀箱，屬于水處理設備技術領域，包括中間桶體、外部桶體、進水管、溢流堰和隔板;所述中間桶體中空形成蓄水腔;所述外部桶體套設于中間桶體外部形成沉淀腔;蓄水腔和沉淀腔用中間桶體分隔;所述進水管穿設于外部桶體和中間桶體;所述溢流堰、隔板和外部桶體圍設成溢流槽;所述外部桶體上穿設有與溢流槽相連通的出水管。本沉淀箱用以配合磁加載絮凝使用，用以分離污泥絮體，排出上清液。原水經過磁加載絮凝后，經進水管出水口流入中間桶體，經擋水板布水后，磁絮體沉淀至沉淀箱，上清液經三角溢流堰流入溢流槽中，再經由出水管流出。污泥絮體留置在豎流沉淀箱底部。本沉淀箱結構可靠，水處理效率高。

　　權利要求書

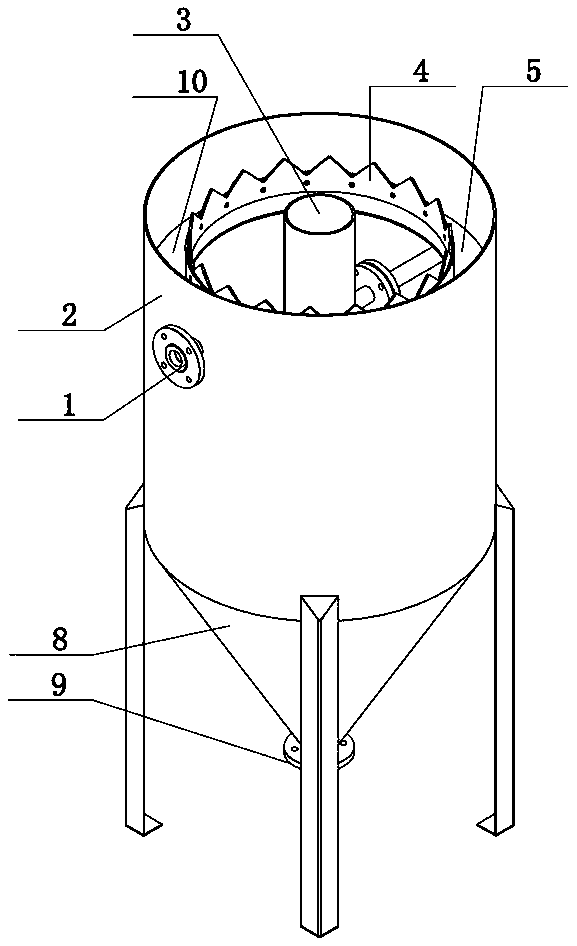

　　1.一種水處理豎流沉淀箱，其特征在于，包括中間桶體(3)、外部桶體(2)、進水管(1)、溢流堰(4)和隔板(5);所述中間桶體(3)中空形成蓄水腔;所述外部桶體(2)套設于中間桶體(3)外部形成沉淀腔;蓄水腔和沉淀腔用中間桶體(3)分隔;所述進水管(1)穿設于外部桶體(2)和中間桶體(3);所述溢流堰(4)、隔板(5)和外部桶體(2)圍設成溢流槽(10);所述外部桶體(2)上穿設有與溢流槽(10)相連通的出水管(6)。

　　2.如權利要求1所述的一種水處理豎流沉淀箱，其特征在于，所述進水管(1)外端外露于外部桶體(2)形成進水口，進水管(1)內端穿設于中間桶體(3)內部形成出水口。

　　3.如權利要求1所述的一種水處理豎流沉淀箱，其特征在于，所述隔板(5)呈圓環狀，隔板(5)外部固設于外部桶體(2)內壁，隔板(5)內部固定有溢流堰(4);所述溢流堰(4)上端面呈鋸齒狀。

　　4.如權利要求3所述的一種水處理豎流沉淀箱，其特征在于，所述中間桶體(3)底面設置有擋水板(7);擋水板(7)下方設置呈倒圓臺形的沉淀箱(8);沉淀箱(8)下方開設有排泥口(9)。

　　說明書

　　一種水處理豎流沉淀箱

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種水處理豎流沉淀箱。

　　背景技術

　　水是人類的生命源泉，在各種人為和自然災害中，安全飲用水的缺乏嚴重威脅著受災民眾的健康和生命。一方面，隨著我國社會經濟的快速發展，一些突發性的環境事件出現的概率不斷增加，對城市飲用水水源地構成了嚴重威脅。典型的如1004年沱江高濃度氨氮污染(簡陽段氨氮指標超標40至50倍)，1005年松花江苯類有機污染事件，1007年無錫市太湖藍藻提前暴發，1012年鎮江市苯酚泄漏進入自來水系統，1013年長治市一化工廠苯胺泄漏進入漳河上游。另一方面，自然災害導致的飲用水污染或短缺也經常性地威脅著人們的飲水安全，典型的如地震導致供水系統破壞。此外，對于現代軍事而言，作戰單元應具備自給能力，軍隊在野戰條件下，作戰部隊的飲用水和醫療隊的輸液用水供給是現代化軍隊后勤保障的一項重要內容。

　　對此，國家出臺發布了一系列關于飲用水安全的文件通知。《國務院辦公廳關于加強飲用水安全保障工作的通知》(1005年)指出切實做好飲用水安全保障工作是把以人為本真正落到實處的一項緊迫任務;環保部文件《關于進一步加強飲用水水源安全保障工作的通知》(1009年)指出應編制突發飲用水水源污染事故應急預案，加強應急演練，為處理重大突發污染事件提供管理及技術儲備，有效防范飲用水安全風險;《中華人民共和國國民經濟和社會發展第十二個五年規劃綱要》中提出要加大環境保護力度，保障飲用水安全;國家工信部發布的《國家鼓勵發展的重大環保技術裝備目標(1011版)》將移動式水處理設備歸入應急重大環保技術裝備類目。

　　飲用水常規處理(混凝、沉淀、過濾、消毒工藝)較難實現復雜水質的凈化，膜技術(尤其是超濾技術)能有效提高水的生物安全性，得到了較為廣泛的應用。

　　磁加載絮凝沉淀技術是在磁種加載和外加磁場的作用下，借助外磁場將物質進行磁場處理，增強絮凝和磁聚結以達到高效沉降和過濾，從而達到強化分離過程的新興水處理技術。與沉降、過濾等常規方法相比較，磁加載絮凝技術具有處理能力大、效率高、能量消耗少、設備簡單緊湊等一系列優點。它不但已成功應用于高爐煤氣洗滌水、煉鋼煙塵凈化廢水、軋鋼廢水和燒結廢水的凈化，而且在其它工業廢水、城市污水和生活污水的凈化方面也有較好的發展前途。但基于此技術的配套的沉淀箱則未見公開。

　　實用新型內容

　　本實用新型的目的在于克服上述提到的缺陷和不足，而提供一種水處理豎流沉淀箱。

　　本實用新型實現其目的采用的技術方案如下。

　　一種水處理豎流沉淀箱，包括中間桶體、外部桶體、進水管、溢流堰和隔板;所述中間桶體中空形成蓄水腔;所述外部桶體套設于中間桶體外部形成沉淀腔;蓄水腔和沉淀腔用中間桶體分隔;所述進水管穿設于外部桶體和中間桶體;所述溢流堰、隔板和外部桶體圍設成溢流槽;所述外部桶體上穿設有與溢流槽相連通的出水管。

　　所述進水管外端外露于外部桶體形成進水口，進水管內端穿設于中間桶體內部形成出水口。

　　所述隔板呈圓環狀，隔板外部固設于外部桶體內壁，隔板內部固定有溢流堰;所述溢流堰上端面呈鋸齒狀;出水管與中間水箱相連。

　　所述中間桶體底面設置有擋水板;擋水板下方設置呈倒圓臺形的沉淀箱;沉淀箱下方開設有排泥口。

　　本沉淀箱用以配合磁加載絮凝使用，用以分離污泥絮體，排出上清液。原水經過磁加載絮凝后，經進水管出水口流入中間桶體，經擋水板布水后，磁絮體沉淀至沉淀箱，上清液經三角溢流堰流入溢流槽中，再經由出水管流出。污泥絮體留置在豎流沉淀箱底部。本沉淀箱結構可靠，水處理效率高。
