申請日2015.07.31

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種RO裝置的濃水處理系統，包括依次與所述的RO裝置的濃水側連接的緩沖水箱、高壓泵和納濾裝置，以及與所述的納濾裝置的濃水側連通的濃水收集箱和用以向所述的濃水收集箱內提供臭氧的臭氧發生器，所述的納濾裝置的產水回流至RO裝置的前級，所述的濃水收集箱內的濃水經臭氧處理后進入焚燒爐或者污水池。本實用新型對RO裝置的濃水側采用納濾膜;避免了前級RO濃水高鹽分導致運行壓力高的問題;同時，針對RO裝置的濃水進行選擇性處理，在經過臭氧處理后直接焚燒或回到污水池，臭氧能降低水中的COD，減少?gòu)U水的處理負擔。

　　權利要求書

　　1.一種RO裝置的濃水處理系統，其特征在于，包括依次與所述的RO裝置的濃水側連接的緩沖水箱、高壓泵和納濾裝置，以及與所述的納濾裝置的濃水側連通的濃水收集箱和用以向所述的濃水收集箱內提供臭氧的臭氧發生器，所述的納濾裝置的產水回流至RO裝置的前級，所述的濃水收集箱內的濃水經臭氧處理后進入焚燒爐或者污水池。

　　2.如權利要求1所述的濃水處理系統，其特征在于，還包括連通所述的緩沖水箱和濃水收集箱的溢流管道。

　　3.如權利要求2所述的濃水處理系統，其特征在于，在所述的RO裝置的濃水側和納濾裝置間設置有電導率測量機構，所述的高壓泵和納濾裝置分別與電導率測量機構可控連接。

　　4.如權利要求2所述的濃水處理系統，其特征在于，所述的納濾裝置包括至少兩組濃水側相串接的納濾膜。

　　說明書

　　RO裝置的濃水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是涉及一種RO裝置的濃水處理系統。

　　背景技術

　　近年來國內鋼鐵產量不斷擴大，對國民經濟的快速發展起到了較好的支撐作用，同時鋼鐵工業企業又是一個耗水的大戶，生產需要大量的生產用水，尤其是在我國北方缺水地區嚴重制約了鋼鐵工業企業的發展。這就要求我們?cè)诓粩嗵岣弋a(chǎn)量的同時又要降低水耗，解決好廢水處理回用的問題。

　　目前國內帶鋼廢水處理技術主要為“加藥-沉淀-過濾”達標排放，部分解決了帶鋼廢水的污染問題，但也浪費了寶貴的水資源，隨著環境污染情況更加嚴重，對污水的排放標準做了進一步提高，部分地區已經將排放標準由滿足地標三級的水提升至地表五類水標準;相對于地表五類水標準，現有的帶鋼廢水前期處理后的處理水表現為高COD值和高氨氮物質含量，對污水進行再次處理，一般采用RO裝置進行過濾處理，RO裝置能有效去除污水，或者需要再處理的污水中的各種雜質達到排放標準，但是如何對RO裝置的濃水進行處理實現最終的零排放成為急需解決的問題。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的技術缺陷，而提供一種RO裝置的濃水處理系統。

　　為實現本實用新型的目的所采用的技術方案是：

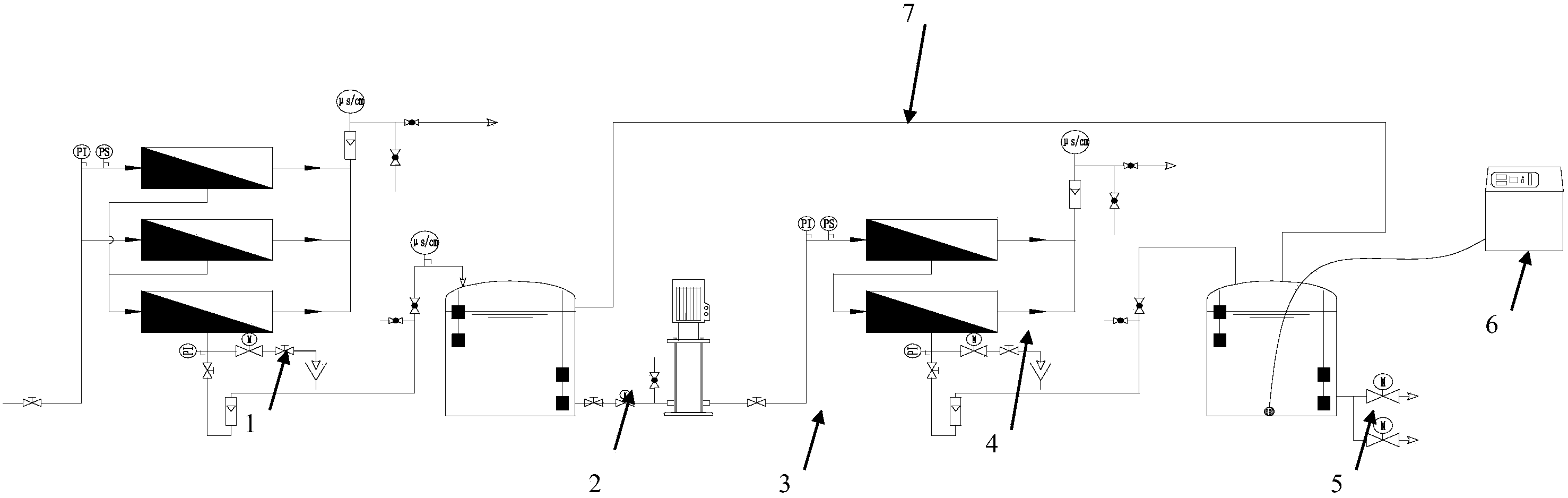

　　一種RO裝置的濃水處理系統，包括依次與所述的RO裝置的濃水側連接的緩沖水箱、高壓泵和納濾裝置，以及與所述的納濾裝置的濃水側連通的濃水收集箱和用以向所述的濃水收集箱內提供臭氧的臭氧發生器，所述的納濾裝置的產水回流至RO裝置的前級，所述的濃水收集箱內的濃水經臭氧處理后進入焚燒爐或者污水池。

　　還包括連通所述的緩沖水箱和濃水收集箱的溢流管道。

　　在所述的RO裝置的濃水側和納濾裝置間設置有電導率測量機構，所述的高壓泵和納濾裝置分別與電導率測量機構可控連接。

　　所述的納濾裝置包括至少兩組濃水側相串接的納濾膜。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型對RO裝置的濃水側采用納濾膜;避免了前級RO濃水高鹽分導致運行壓力高的問題;同時，針對RO裝置的濃水進行選擇性處理，在經過臭氧處理后直接焚燒或回到污水池，臭氧能降低水中的COD，減少?gòu)U水的處理負擔。
