申請日2015.07.31

　　公開(公告)日2016.02.03

　　IPC分類號C02F1/72

　　摘要

　　本實用新型公開了一種污水處理用芬頓流化床，包括塔體、布水器、進水管道、循環管道、循環水泵、加藥管道和排水管道，布水器置于塔體內部的底端，進水管道通過循環水泵與塔體底部連通，循環管道的一端連接塔體上部，循環管道另一端及進水管道均與循環水泵的進水口連接，加藥管道位于塔體上端靠近循環管道入口處，加藥管道分為硫酸亞鐵加藥管道與雙氧水加藥管道，塔體內腔設置有擔體材料硅砂。本實用新型的芬頓流化床結構設置合理，通過選擇合適的塔體長徑比、擔體硅砂粒度及布水方式，使硅砂充分懸浮并分散于塔體待處理的污水內，通過合理調控管道閥門的開啟及藥劑的自動添加，實現藥劑的高效利用，降低成本。

　　權利要求書

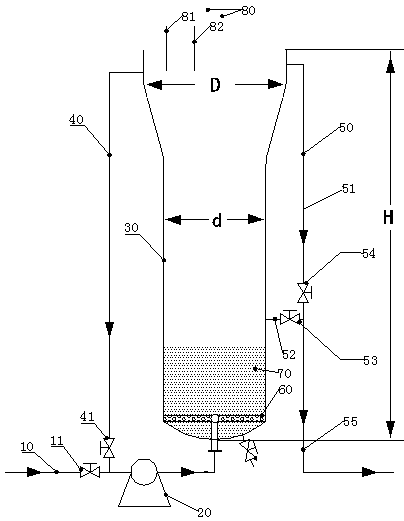

　　1.一種污水處理用芬頓流化床，其特征在于：包括塔體(30)、布水器(60)、進水管道(10)、循環管道(40)、循環水泵(20)和加藥管道(80)和排水管道(50)，所述布水器(60)置于塔體(30)內部的底端，布水器(60)內腔與所述循環水泵(20)的出水口通過管道連通;所述進水管道(10)通過所述循環水泵(20)與塔體(30)的底部連通，所述循環管道(40)與排水管道(50)分別位于塔體(30)兩側，并且所述循環管道(40)和排水管道(50)與塔體(30)內腔連通;所述循環管道(40)的一端連接塔體(30)的上部，所述循環管道(40)的另一端及進水管道(10)均與所述循環水泵(20)的進水口連接，所述加藥管道(80)位于塔體(30)上端靠近循環管道(40)的入口處，加藥管道(80)分為硫酸亞鐵加藥管道(81)與雙氧水加藥管道(82);所述排水管道(50)包括分別與塔體相連的排水管道一(51)和排水管道二(52)，并在塔體(30)下端匯集于一條管道(55)，所述塔體(30)內腔設置有擔體材料硅砂(70)，所述擔體材料硅砂(70)位于所述布水器(60)的表層。

　　2.如權利要求1所述的污水處理用芬頓流化床，其特征在于：該污水處理用芬頓流化床的塔體(30)總高度H與塔體(30)主體部分的內徑d的比值為3~10:1，塔體(30)的下端為圓弧形結構，塔體(30)的上端為倒錐形管結構，倒錐形管結構的圓錐角為30~75°，倒錐形管結構上端內徑D為塔體(30)主體部分內徑d的1.5-3倍，倒錐形管結構的上端連接一段柱形管狀結構。

　　3.如權利要求1所述的污水處理用芬頓流化床，其特征在于：塔體(30)的內腔與循環管道(40)之間通過循環管道(40)的進水口連通，所述塔體(30)的內腔與排水管道(50)之間通過排水管道(50)的進水口連通，所述循環管道(40)的進水口低于排水管道(50)最上端的進水口。

　　4.如權利要求3所述的污水處理用芬頓流化床，其特征在于：所述進水管道(10)、循環管道(40)及排水管道(50)上分別設有閥門，所述閥門采用電磁閥控制系統對閥門開啟時間、開合大小進行控制。

　　5.如權利要求3所述的污水處理用芬頓流化床，其特征在于：所述擔體材料硅砂(70)的裝填體積約為塔體(30)體積的10%~30%，下端的排水管道二(52)的進水口高于擔體材料硅砂(70)的裝填高度;所述擔體材料硅砂(70)粒徑范圍為0.1mm~1.0mm。

　　6.如權利要求1所述的污水處理用芬頓流化床，其特征在于：所述布水器(60)由柱形空心管組裝而成，包括主管(61)與支管(62)，布水器支管(62)一端密封，另一端并通過螺紋連接至主管(61)，支管(62)內部與主管(61)內部連通，主管(61)的外徑為支管(62)外徑的1.5~4.0倍;所述布水器(60)的進水口通過主管(61)與循環水泵(20)的出水口連通。

　　7.如權利要求6所述的污水處理用芬頓流化床，其特征在于：所述布水器支管(62)側壁均勻鉆有出水孔(63)，出水孔(63)的孔徑為20mm~70mm中的一種規格或多種不同規格的組合形式，出水孔(63)的間距為20mm~60mm中的一種，任意相鄰兩排的出水孔(63)為交錯排列方式。

　　8.如權利要求1所述的污水處理用芬頓流化床，其特征在于：所述塔體(30)的底端設置有用于硅砂或廢渣排出的排渣管道。

　　說明書

　　一種污水處理用芬頓流化床

　　技術領域

　　本實用新型涉及廢水處理的技術領域，尤其涉及一種污水處理用芬頓流化床。

　　背景技術

　　流化床是處理污水的一種設備，原有的生物處理污水的原理是讓空氣中的氧氣充分與污水接觸，使空氣中的氧充分溶解于污水，在一些情況下，空氣中的氧與污水充分溶解后，仍然不能對污水進行有效的處理，需要加入適量的藥劑，使藥劑與污水進行混合。工業生產污水通常具有濃度高、毒性大、難以生物降解等特性，造成生物處理后污水難以達到排放標準，芬頓試劑由亞鐵離子與過氧化氫組成的體系，能生產強氧化性的羥基自由基，在水溶液中與難降解有機物生成有機自由基使之結構破壞，最終氧化分解，芬頓試劑的使用廣泛，芬頓流化床氧化法是基于傳統芬頓氧化法改良的低污泥式廢水高級氧化處理技術，該項技術利用了芬頓試劑產生的羥基自由基的強氧化功能，同時利用流化床的方式使芬頓法所產生的三價鐵大部分得以結晶或者沉淀披覆在擔體表面，結合同相化學氧化(芬頓法)、異相化學氧化(H2O2/FeOOH)、流體化床結晶及FeOOH的還原溶解功能，促進化學氧化及傳質效率，以實現COD去除，該項技術是一種簡單、經濟且有效的污水COD去除方法。

　　芬頓流化床是該項技術中的核心設備，關系到污水處理過程能否高效進行。在實際工程設計與運行過程中，經常出現流化床結構設計(塔體體積與高度設計、布水器設計、進水回流設計、分離與排渣設計等)不合理而導致的一系列運行問題，例如，污水處理效率低，藥劑利用率低，藥劑消耗較高，電能消耗高，操作成本高等，這些運行問題關系到芬頓流化床氧化法的推廣及運用。

　　因此，特別需要一種結構設計合理的流化床，以改善現有技術中存在的問題，并需要一種流化床處理污水的方法，以使芬頓氧化法更好的充分發揮其作用。

　　實用新型內容

　　基于以上現有技術的不足，本實用新型所解決的技術問題在于提供一種污水處理用芬頓流化床及其處理污水的方法，降低電能及藥劑消耗，提高藥劑利用率及污水處理效率，能夠高效去除污水中的有機污染物，降低污水COD值。

　　為了解決上述技術問題，本實用新型采用的污水處理用芬頓流化床的技術方案是：一種污水處理用芬頓流化床，包括塔體、布水器、進水管道、循環管道、循環水泵和加藥管道和排水管道，所述布水器置于塔體內部的底端，布水器內腔與所述循環水泵的出水口通過管道連通;所述進水管道通過所述循環水泵與塔體底部連通，所述循環管道與排水管道分別位于塔體兩側，并且所述循環管道和排水管道與塔體內腔連通;所述循環管道的一端連接塔體的上部，所述循環管道的另一端及進水管道均與所述循環水泵的進水口連接，所述加藥管道位于塔體上端靠近循環管道入口處，加藥管道分為硫酸亞鐵加藥管道與雙氧水加藥管道;所述排水管道包括分別與塔體相連的排水管道一和排水管道二，并在塔體下端匯集于一條管道，所述塔體內腔設置有擔體材料硅砂，所述擔體材料硅砂位于所述布水器的表層。本實用新型的芬頓流化床結構設置合理，通過選擇合適的塔體長徑比、擔體硅砂粒度及布水方式，使硅砂充分懸浮并分散于塔體待處理的污水內，同時降低電能消耗;通過合理調控管道閥門的開啟及藥劑的自動添加，以簡化操作過程，并實現藥劑的高效利用，降低成本。

　　作為上述技術方案的改進，該污水處理用芬頓流化床的塔體總高度H與塔體主體部分的內徑d的比值為3~10:1，塔體的下端為圓弧形結構，塔體的上端為倒錐形管結構，倒錐形管結構的圓錐角為30~75°，倒錐形管結構上端內徑D為塔體主體部分內徑d的1.5-3倍，倒錐形管結構的上端連接一段柱形管狀結構。本實用新型的污水處理用芬頓流化床的塔體倒錐形結構設計簡單實用，塔體尺寸比例設置合理，在保證硅砂懸浮高度的同時，可避免懸浮的硅砂經由塔體上部進入循環管道損壞水泵葉片，也可防止硅砂經排水管道流失。

　　作為上述方案的改進，塔體的內腔與循環管道之間通過循環管道的進水口連通，所述塔體的內腔與排水管道之間通過排水管道的進水口連通，所述循環管道的進水口低于排水管道最上端的進水口。

　　進一步地，所述進水管道、循環管道及排水管道上分別設有閥門，所述閥門采用電磁閥控制系統對閥門開啟時間、開合大小進行控制。

　　作為上述方案的改進，所述擔體材料硅砂的裝填體積約為塔體體積的10%~30%，下端的排水管道的進水口高于擔體材料硅砂的裝填高度;所述擔體材料硅砂粒徑范圍為0.1mm~1.0mm。

　　較佳地，所述布水器由柱形空心管組裝而成，包括主管與支管，布水器支管一端密封，另一端并通過螺紋連接至主管，支管內部與主管內部連通，主管的外徑為支管外徑的1.5~4.0倍;所述布水器的進水口通過主管與循環水泵的出水口連通。

　　進一步的，所述布水器支管側壁均勻鉆有出水孔，出水孔的孔徑為20mm~70mm中的一種規格或多種不同規格的組合形式，出水孔的間距為20mm~60mm中的一種，任意相鄰兩排的出水孔為交錯排列方式。

　　為實現上述目的，本實用新型采用污水處理用芬頓流化床處理污水的具體方法一如下：

　　一、在塔體內裝填適量的擔體材料硅砂后，開啟循環水泵與進水管道上的電磁控制閥，生產的污水由車間或者儲存池經進水管道及布水器流入塔體內部;

　　二、污水充滿塔體后，電磁控制閥自動關閉，循環管道上的電磁控制閥自動開啟，塔體內的污水經由循環管道、循環水泵與布水器開始循環;

　　三、通過第一加藥管道添加硫酸亞鐵溶液，通過第二加藥管道添加雙氧水，添加藥劑后的污水開始反應;

　　四、塔體內污水循環反應0.5-2.0h后，打開位于塔體上端的排水管道上的閥門，處理后的污水由塔體頂部經由排水管道與管道排出，塔體內部液面開始下降;

　　五、當塔體內液面低于排水管道與塔體連接口的位置時，電磁控制閥自動開啟，生產污水開始由外界進入塔體內部;

　　六、當塔體內液面高于排水管道與塔體連接口位置時，電磁控制閥自動關閉，通過電磁控制閥的自動開啟與關閉保證塔體內部液面高度，通過調節閥門的開啟大小可以控制塔體內的污水排出速度以及污水在塔體內反應停留時間，保障污水處理效果。

　　為實現上述目的，本實用新型采用污水處理用芬頓流化床處理污水的具體方法二如下：

　　一、在塔體內裝填適量的擔體材料硅砂后，開啟循環水泵與進水管道上的電磁控制閥，生產的污水由車間或者儲存池經進水管道及布水器流入塔體內部;

　　二、污水充滿塔體后，電磁控制閥自動關閉，循環管道上的電磁控制閥自動開啟，塔體內的污水經由循環管道、循環水泵與布水器開始循環;

　　三、通過第一加藥管道添加硫酸亞鐵溶液，通過第二加藥管道添加雙氧水，添加藥劑后的污水開始反應;

　　四、塔體內污水循環反應0.5-2.0h后，關閉循環水泵以及電磁控制閥，待塔體內的擔體材料硅砂沉淀后打開位于塔體下端的排水管道上的閥門，塔體內處理后的污水經由排水管道與管道排出;

　　五、塔體內的污水液面低于排水管道與塔體連接口位置時，重新開啟循環水泵及電磁控制閥，開始下一次的污水處理;

　　六、通過開啟閥門，可使塔體內處理完畢的大部分污水排出，以實現間歇式反應。

　　實施本實用新型實施例，具有如下有益效果：本實用新型的芬頓流化床結構設置合理，通過選擇合適的塔體長徑比、擔體硅砂粒度及布水方式，使硅砂充分懸浮并分散于塔體待處理的污水內，同時降低電能消耗;通過合理調控管道閥門的開啟及藥劑的自動添加，以簡化操作過程，并實現藥劑的高效利用，降低成本。本實用新型采用的污水處理用芬頓流化床的藥劑利用率提高，通過第一加藥管道和第二加藥管道直接向塔體中添加藥劑，避免了藥劑的流失，并且只需定期予以少量的補充即可，比較傳統工藝而言大大減少了藥劑的用量，藥劑與污水中的污染物在塔體內發生催化反應，流化床的循環系統將塔體內部污水多次與藥劑反應，大大提高了藥劑與污水中污染物的反應效率，提高了藥劑的利用率和污染物的去除率。本實用新型在芬頓流化床底部設有裝填體積約為塔體體積的10%~30%的擔體材料硅砂，硅砂投加量適中，保證結晶效果的同時節約成本，降低流化負荷，控制PH至3-4，為最佳的結晶效果，有利于污水的處理。此外，本實用新型的污水處理用芬頓流化床的塔體倒錐形結構設計簡單實用，塔體尺寸比例設置合理，在保證硅砂懸浮高度的同時，可避免懸浮的硅砂經由塔體上部進入循環管道損壞水泵葉片，也可防止硅砂經排水管道流失;塔體內部布水器孔徑及分布既可避免硅砂堵塞布水孔，又可減弱水流通過布水器時的阻力損失，降低能耗。本實用新型采用污水處理用芬頓流化床處理污水的具體方法使污水反應系統操作靈活，通過電磁控制閥的自動開啟與關閉實現污水的自動添加以及循環反應，通過設置不同的污水排出口位置以利于選擇連續式或間歇式反應操作，連續式反應模式開啟后可持續運行，節約人力資源成本，適用于連續式生產及排出污水的企業，也適用于污水排出量較大的場合;間歇式反應模式可適用于污水產出量較小的企業，可每周或每天處理一次。
