申請日2015.11.02

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14

　　申請(專利權)人重慶大學;

　　摘要

　　本發明屬于污水處理技術領域，具體涉及自清式微曝氣豎向折流濕地污水處理裝置及方法。本發明公開了一種自清式微曝氣豎向折流人工濕地污水處理裝置，由配水區、池體和集水區組成;待處理污水經進水管流入配水區，再通過溢流的方式從配水區流入池體，經池體處理后的出水采用溢流的方式流入集水區;所述池體為多級不同處理功能的豎向折流濕地串聯而成，沿水流方向依次為厭氧濕地、碳氧化濕地和短程硝化-反硝化濕地。本發明還提供了采用該裝置進行污水處理的方法。本發明裝置使池體沿水流方向分為厭氧、好氧和微氧三段，能夠?qū)崿F(xiàn)碳污染物和氮污染物高效去除;解決了傳統人工濕地溶解氧偏低，占地面積較大，填料易堵塞，堵塞后難清洗的問題。

　　權利要求書

　　1.自清式微曝氣豎向折流濕地污水處理裝置，其特征在于：由配水區、池體和集水區組成;

　　待處理污水經進水管流入配水區，再通過溢流的方式從配水區流入池體，經池體處理后的出水采用溢流的方式流入集水區;

　　所述池體為多級不同處理功能的豎向折流濕地串聯而成，沿水流方向依次為厭氧濕地、碳氧化濕地和短程硝化-反硝化濕地，厭氧濕地和碳氧化濕地各采用一個單元池，短程硝化- 反硝化濕地由若干單元池組成;厭氧濕地從底部往上依次設置有反沖洗管和填料層;碳氧化濕地和短程硝化-反硝化濕地從底部往上依次設置有反沖洗管、微曝氣管、填料層和水生植物，采用分級微曝氣方式，總的曝氣量的氣水比小于2︰1，并控制碳氧化濕地的曝氣量大于短程硝化-反硝化濕地，使碳氧化濕地中水的溶解氧達到1～2mg/L，短程硝化-反硝化濕地水中的溶解氧達到0.5mg/L。

　　2.如權利要求1所述的污水處理裝置，其特征在于：所述池體設置有橫向隔墻，將池體沿水流方向分隔為單獨的單元池，上一個單元池的出水采用穿孔溢流的方式流入下一個單元池，并在穿孔處設置有一個閥門，以控制單元池的進水和出水;每個單元池內均設置有一個墻體與水流方向垂直的橫向擋墻，將單元池分為前后兩段，橫向擋墻底部開孔，使每個單元池內的水流能夠在濕地池中上下翻騰通過，形成折流式水流形態，避免死水區。

　　3.如權利要求1或2所述的污水處理裝置，其特征在于：所述的微曝氣管包含曝氣主管、曝氣干管和曝氣支管，曝氣主管沿人工濕地外一側布置，曝氣主管上分出數根曝氣干管，每個單元池內有至少一根曝氣干管，曝氣干管沿池壁向下并在池底橫向布置，曝氣干管上分出數根曝氣支管，曝氣支管縱向并排布置，曝氣主管和每根曝氣干管上均設置有閥門，所述曝氣管支管的曝氣孔直徑大小為1～3mm。

　　4.如權利要求1或2所述的污水處理裝置，其特征在于：所述的反沖洗管包含反沖洗主管、反沖洗干管和反沖洗支管，反沖洗管布置在池體底部，反沖洗主管沿人工濕地外一側布置，并接出數根反沖洗干管，每一根反沖洗干管橫向伸入一個單元池，反沖洗干管再接出縱向并排布置的反沖洗支管，反沖洗主管和每根干管上均設置有閥門;反沖洗主管上還設置有放空管;單元池還設置有溢流管，用于將反沖洗產生的污水排出。

　　5.如權利要求3所述的裝置，其特征在于：所述的曝氣孔沿曝氣支管軸向設置為2排，兩排曝氣孔的中心線過曝氣支管軸心線的夾角為90°。

　　6.如權利要求1～5任一項所述的裝置，其特征在于：濕地填料粒徑為10～50mm，根據水流方向，單元池內填料粒徑依次降低。

　　7.如權利要求1～6任一項所述的裝置的污水處理方法，其特征在于：所述池體沿水流方向分為厭氧、好氧和微氧三段，形成多級不同處理功能的豎向折流濕地串聯，其中厭氧段和好氧段各為1個單元池，分別作為厭氧濕地和碳氧化濕地，微氧段可根據水質設置1或1個以上單元池，作為短程硝化-反硝化濕地;污水由配水區流入?yún)捬醵蔚膮捬鯘竦貎?nèi)，在厭氧的環境中降解掉大部分難降解有機物;再流入好氧段的碳氧化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到1～2mg/L，將碳污染物高效降解;最后流入微氧段的短程硝化-反硝化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到 0.5mg/L，為短程硝化反硝化提供了適宜的環境，使得污水中的N污染物得到高效去除，微氧段短程硝化-反硝化濕地的出水采用溢流的方式流入集水區;

　　整個裝置采用連續進水、連續出水的運行方式，濕地表面水力負荷控制在2m3/(m2.d)以下，總的豎向折流濕地的水力停留時間控制在24h以上。

　　說明書

　　自清式微曝氣豎向折流濕地污水處理裝置及方法

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及自清式微曝氣豎向折流濕地污水處理裝置及方法。

　　背景技術

　　人工濕地是根據天然濕地凈化污水的原理，通過人工建造和監督控制來強化其凈化能力的污水處理技術。它是由透水性的基質、植物、水體、好氧或厭氧微生物種群和動物共同組成的復合系統。污水在人工濕地中經過包括生物降解、過濾、沉淀和吸附等作用處理后，污水中的有機化合物、懸浮固體、一些含氮化合物、磷和病原菌都得到了極大的削減。

　　人工濕地處理技術是未來水質提標一大熱門處理技術，其具有投資省、效率高、環境效益好等優點，非常適合中、小城鎮的污水處理。傳統的人工濕地包括表面流型、潛流型和垂直流型，但由于自身構造的限制，使得溶解氧濃度偏低，占地面積較大，填料易堵塞等。根據美國于2000年對多個運行中的人工濕地進行調查，發現有近50%的人工濕地系統在投入使用5年后出現了不同程度的堵塞。堵塞不僅會引起濕地過水能力的降低，從而導致大量污水壅積在濕地表面并阻隔氧氣向基質層內擴散，降低濕地對污染物的去除效果，使出水水質達不到設計標準，此外堵塞還會縮短人工濕地的運行壽命。尤其是對垂直流人工濕地，其堵塞問題較為嚴重。對于強化曝氣型人工濕地，其進水通常為高污染廢水(其COD為400mg/L 左右)，因此它的曝氣量通常為氣水比>3:1，有的甚至為10:1以上，而人工濕地不宜處理高污染廢水，即使其加入了曝氣系統，其基質堵塞問題依然存在。且在污水廠的運行中，曝氣機的耗電費用占了很大部分，因此，如何在保證出水水質的情況下又能降低氣水比，成為現今研究的熱點。

　　在低溶解氧的條件下，隨著近年來的短程硝化-反硝化理論的建立，為降低曝氣量，減少污水廠的運行費用打下了堅實的理論基礎。與傳統脫氮工藝過程相比，短程硝化-反硝化具有氧需求量少、節約能耗、碳源有機物消耗量小、水力停留時間短、產泥量少等優點。已見公知的人工濕地如CN103864217A“一種多功能膜曝氣人工濕地污水處理系統”、 CN203128299U“新型曝氣人工濕地污水處理系統”、CN202322496U“內部曝氣型人工濕地污水處理系統”等主要是對人工濕地的曝氣方式進行改進，管路復雜，其填料易堵塞，且功能單一。而在折流式人工濕地中，同時應用多級曝氣、反沖洗自清和微曝氣技術則未見報道。

　　發明內容

　　本發明要解決的技術問題是傳統人工濕地溶解氧偏低，占地面積較大，填料易堵塞。

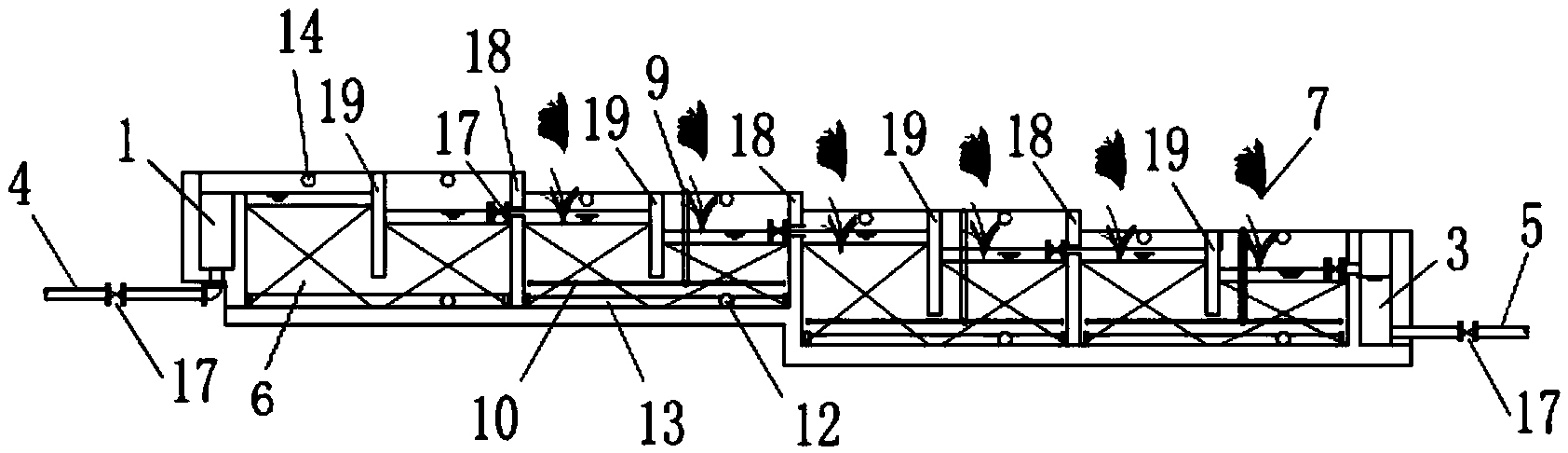

　　本發明目的實現的技術方案為自清式微曝氣豎向折流濕地污水處理裝置：由配水區、池體和集水區組成;

　　待處理污水經進水管流入配水區，再通過溢流的方式從配水區流入池體，經池體處理后的出水采用溢流的方式流入集水區;

　　所述池體為多級不同處理功能的豎向折流濕地串聯而成，沿水流方向依次為厭氧濕地、碳氧化濕地和短程硝化-反硝化濕地，厭氧濕地為一個單元池，碳氧化濕地為一個單元池，短程硝化-反硝化濕地由若干單元池組成;厭氧濕地從底部到頂部依次設置有反沖洗管和填料層，碳氧化濕地和短程硝化-反硝化濕地從底部到頂部依次設置有反沖洗管、微曝氣管、填料層和水生植物，采用分級微曝氣方式，總的曝氣量的氣水比小于2︰1，并控制碳氧化濕地的曝氣量大于短程硝化-反硝化濕地，使碳氧化濕地中水的溶解氧達到1～2mg/L，短程硝化-反硝化濕地水中的溶解氧達到0.5mg/L。

　　其中，所述池體設置有橫向隔墻，將池體沿水流方向分隔為單獨的單元池，上一個單元池的出水采用穿孔溢流的方式流入下一個單元池，并在穿孔處設置有一個閥門，以控制單元池的進水和出水;每個單元池內均設置有一個墻體與水流方向垂直的橫向擋墻，將單元池分為前后兩段，橫向擋墻底部開孔，使每個單元池內的水流能夠在濕地池中上下翻騰通過，形成折流式水流形態，避免死水區。

　　其中，所述的微曝氣管包含曝氣主管、曝氣干管和曝氣支管，曝氣主管沿人工濕地外一側布置，曝氣主管上分出數根曝氣干管，每個單元池內有一根曝氣干管，曝氣干管沿池壁向下并在池底橫向布置，曝氣干管上分出數根曝氣支管，曝氣支管縱向并排布置，曝氣主管和每根曝氣干管上均設置有閥門，所述曝氣管支管的曝氣孔直徑大小為1～3mm。

　　其中，所述的反沖洗管包含反沖洗主管、反沖洗干管和反沖洗支管，反沖洗管布置在池體底部，反沖洗主管沿人工濕地外一側布置，并接出數根反沖洗干管，每一根反沖洗干管橫向伸入一個單元池，反沖洗干管再接出縱向并排布置的反沖洗支管，反沖洗主管和每根干管上均設置有閥門;反沖洗主管上還設置有放空管;單元池還設置有溢流管，用于將反沖洗產生的污水排出;池體的出水采用溢流的方式流入集水區;濕地植物種植于填料上方。

　　其中，所述的曝氣孔沿曝氣支管軸向設置為2排，兩排曝氣孔的中心線過曝氣支管軸心線的夾角為90°。

　　其中，自清式微曝氣豎向折流濕地填料粒徑為10～50mm，根據水流方向，單元池內填料粒徑依次降低。

　　本發明的污水處理方法為：池體沿水流方向分為厭氧、好氧和微氧三段，形成多級不同處理功能的豎向折流濕地串聯，其中厭氧段和好氧段各為1個單元池，分別作為厭氧濕地和碳氧化濕地，微氧段可根據水質設置1或1個以上單元池，作為短程硝化-反硝化濕地;

　　污水由配水區流入?yún)捬醵螀捬鯘竦貎?nèi)，在厭氧的環境中降解掉大部分難降解有機物;再流入好氧段碳氧化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到 1～2mg/L，將碳污染物高效降解;最后流入微氧段短程硝化-反硝化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到0.5mg/L，為短程硝化反硝化提供了適宜的環境，使得污水中的N污染物得到高效去除，微氧段短程硝化-反硝化濕地的出水采用溢流的方式流入集水區;

　　整個裝置采用連續進水、連續出水的運行方式，濕地表面水力負荷控制在2m3/(m2.d)以下，總的豎向折流濕地的水力停留時間控制在24h以上。

　　本發明的有益效果：

　　本發明處理系統采用折流式水流形態和微曝氣的方式，優化了反應器流態，使得水流在濕地內部基本沒有死水區，加大了水流與填料及其附著的微生物的接觸面積，提高了處理效率。

　　本發明處理系統采用微曝氣的方式，進一步提升了濕地填料層內部的溶解氧含量，植物根系釋氧和曝氣相結合保證了有機物能夠被順利的去除。與傳統的曝氣方式相比，微曝氣量小緩慢，適量的曝氣促進了濕地中生物膜的發展,使其不會因大量曝氣對生物膜造成沖刷，同時減少礦物質的積累，保證了填料之間的水流通路，降低了基質的堵塞幾率，延長了基質的使用壽命。

　　本發明處理系統采用了多級曝氣的方式，將整個系統分為厭氧、好氧和微氧的三段，為污水中的各種有機物提供了各自適宜的降解環境，提高了處理效率，減少了裝置體積，降低了建設成本。

　　隨著近年來的短程硝化-反硝化理論的建立，使得微曝氣的方式可在保證出水水質條件下，更加節省能耗，并減少了運行成本。與傳統脫氮工藝過程相比，短程硝化-反硝化反應可將NH4+-N直接轉化為NO2--N再轉化為N2，而不是先生成NO3--N再轉化為NO2--N最后轉化為N2，且短程硝化-反硝化反應速率比傳統脫氮工藝反應速率快，因此，短程硝化-反硝化反應具有氧需求量少、節約能耗、碳源有機物消耗量小、水力停留時間短、產泥量少等優點。

　　人工濕地的堵塞問題一直比較嚴重，即使加入了曝氣系統，運行一段時間后均會出現不同程度的堵塞，且一旦堵塞難以修復。經試驗研究證明，人工濕地其污水中的有機質主要被吸附截留在反應器進水部分，且沿污水流動方向填料層中的有機質含量逐漸遞減。因而在本發明系統中，前一個反應池的填料粒徑較后一個反應池的填料粒徑大，并配合微曝氣所形成的局部紊流沖刷作用，使得填料不易堵塞，并且使得反應池靠后端也能吸附截留一定量的有機質，使得后端也有較為充足的碳源來保證生物脫氮除磷的效果。并且，本發明中的第一個單元池內并未種植植物，方便以后的清理工作。本發明中增設了反沖洗系統，當填料開始堵塞之后進行反沖洗，可以提高填料層的滲透系數，保證了系統出水效果的穩定，也有效地延長了人工濕地的使用壽命。并且每一個單元池的反沖洗都可獨立控制運行，提高了運行效率。
