　　本實用新型涉及廢舊地膜清洗設備，具體為廢舊地膜清洗廢水處理循環再利用系統。其包括地膜切碎裝置(1)，設置在其下方的清洗池(2)，清洗池(2)一側連接有第一儲水池(9)，及通過排水管道與清洗池(2)連接的沉淀池(3);所述的沉淀池(3)出水口連接有第二儲水池(10)，沉淀池(3)的左內壁(301)上設有第一擋墻(5)，右內壁(302)上設有第二擋墻(6)，其第一擋墻(5)的自由端與右內壁(302)形成了第一排水口(7)，第二擋墻(6)的自由端與左內壁(301)形成了第二排水口(8)，且沉淀池(3)的底壁呈階梯狀結構。其有益效果在于：結構簡單、使用方便，沉淀池清理勞動強度低、污水可回收利用、節省能源。

　　摘要附圖



　　權利要求書

　　1.廢舊地膜清洗廢水處理循環再利用系統，其包括地膜切碎裝置(1)，設 置在其下方的清洗池(2)，清洗池(2)一側連接有第一儲水池(9)，及通過排 水管道與清洗池(2)連接的沉淀池(3)，清洗池(2)一端設置的螺旋式打撈 裝置(4);其特征在于：所述的沉淀池(3)出水口連接有第二儲水池(10)， 沉淀池(3)的左內壁(301)上設有第一擋墻(5)，右內壁(302)上設有第二 擋墻(6)，其第一擋墻(5)的自由端與右內壁(302)形成了第一排水口(7)， 第二擋墻(6)的自由端與左內壁(301)形成了第二排水口(8)，且沉淀池(3) 的底壁呈階梯狀結構。

　　2.根據權利要求1所述廢舊地膜清洗廢水處理循環再利用系統，其特征在 于：所述的清洗池(2)上方設有撥叉裝置，且耙齒裝置上的撥叉寬度L≥3cm， 厚度H≤3cm。

　　說明書

　　廢舊地膜清洗廢水處理循環再利用系統

　　技術領域

　　本實用新型涉及廢舊地膜清洗設備的技術領域，具體為廢舊地膜清洗廢水 處理循環再利用系統。

　　背景技術

　　地膜是農業生產的重要物質資料之一，它的技術應用也極大的促進了農業 產量和效益的提高，也帶動了農業生產方式的改變和農業生產力的飛躍發展， 但隨著地膜應用量和使用年限的不斷增加，大量殘留地膜造成的白色污染也嚴 重影響了農業生產的進行。

　　地膜看上去薄薄一層，但是作用非常大，不經能夠提高低溫、保墑、保濕、 保土、保肥，而且還有滅草、防病蟲、防旱抗?jié)车裙δ埽瑢τ谀切﹦偝鐾恋挠?苗來說，具有護根促長等作用，針對我縣低溫少雨、干旱貧瘠、無霜期短等限 制農業發展的因素，使用者大部分采用地膜種植來提高產量，雖然地膜在我們 農業生產中起到了很重要的作用，但是許多使用者只是看到了地膜所帶來的好 處，卻忽視了地膜使用過后在田間地頭留下的殘膜所造成的一些危害。

　　而作為膜種植中起到至關重要的地膜在一茬農作物收獲后，由于在收獲時 對使用的地膜進行了破壞，地膜失去了保溫保濕的特性，因而會進行舍棄。然 而用地膜進行農業生產留下的危害主要體現在殘留上，地膜雖然只有薄薄的一 層，但是在自然條件下需要上百年時間才能完全降解，隨著地膜應用量和使用 年限的提高，就會有大量地膜碎片殘留在土壤中，大量的殘膜存在就會導致土 壤的物理結構層次改變，使得土壤水分、養分向下運輸受到阻礙，土壤間隙和 通透性降低，不利于土壤空氣循環和澆灌，最終造成土地質量下降，影響作物 對水分、養分的充分利用，從而造成作物營養不良，產量下降。

　　因此廢舊地膜的回收再利用成為一重要的發展局勢，而地膜在再利用之前 必須經過多步處理，漂洗也是不可忽視的，能把廢舊塑料漂洗干凈，除去多余 的臟東西，有利于后期對廢舊塑料的處理利用。目前我們使用的廢舊地膜污水 沉淀池都是貫通的，其池底高度都是一致的，所以清洗后的污水沉淀這樣整個 清洗池底部都沉淀有污泥，增加了清理池底的勞動強度，并且清洗后的污水沒 有沉淀徹底，排出時還帶有很多污泥，其不能重復利用，浪費水資源。因此， 針對上述問題我們研制了一種結構簡單、使用方便，沉淀池清理勞動強度低、 污水可回收利用、節省能源的廢舊地膜清洗廢水處理循環再利用系統。

　　實用新型內容

　　本實用新型的目的是針對以上所述的現有技術中存在的問題，提供一種結 構簡單、使用方便，沉淀池清理勞動強度低、污水可回收利用、節省能源的廢 舊地膜清洗廢水處理循環再利用系統。

　　為了實現所述目的，本實用新型具體采用如下技術方案：

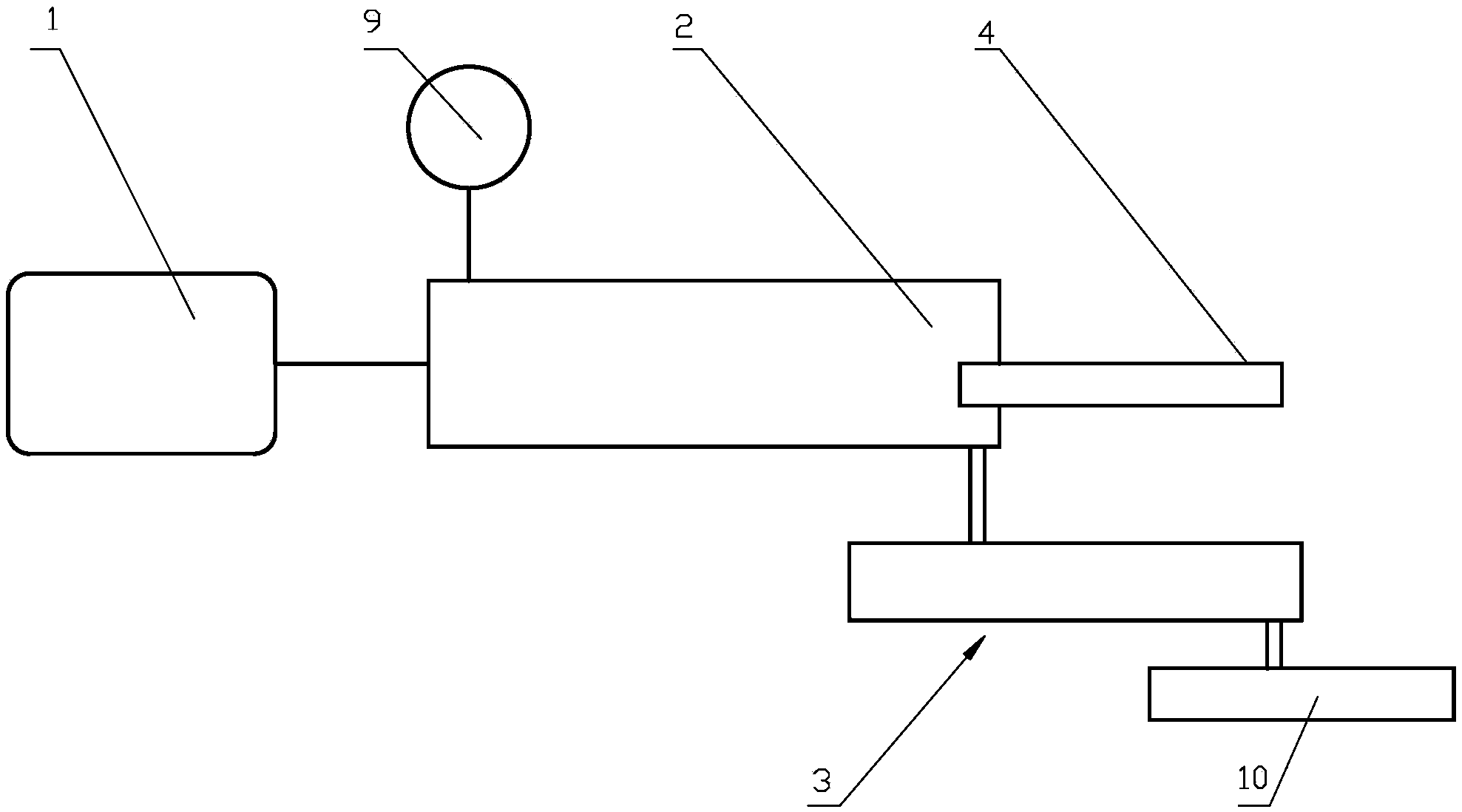

　　廢舊地膜清洗廢水處理循環再利用系統，其包括地膜切碎裝置1，設置在其 下方的清洗池2，清洗池2一側連接有第一儲水池9，及通過排水管道與清洗池 2連接的沉淀池3，清洗池2一端設置的螺旋式打撈裝置4。其特征在于：所述 的沉淀池3出水口連接有第二儲水池10，沉淀池3的左內壁301上設有第一擋 墻5，右內壁302上設有第二擋墻6，其第一擋墻5的自由端與右內壁302形成 了第一排水口7，第二擋墻6的自由端與左內壁301形成了第二排水口8，且沉 淀池3的底壁呈階梯狀結構。

　　所述的清洗池2上方設有撥叉裝置，且耙齒裝置上的撥叉寬度L≥3cm，厚 度H≤3cm。

　　與現有技術相比，本實用新型的有益效果在于：所述的沉淀池3的底壁呈 階梯狀結構，且沉淀池3的左內壁301上設有第一擋墻5，右內壁302上設有第 二擋墻6，其第一擋墻5的自由端與右內壁302形成了第一排水口7，第二擋墻 6的自由端與左內壁301形成了第二排水口8，其使沉淀池清理勞動強度低、污 水可回收利用、節省能源。
