申請日2015.09.08
公開(公告)日2015.12.09
IPC分類號C02F101/30; C02F9/10
摘要
本發明涉及能源與環境技術領域，具體公開了一種超臨界水氧化處理高揮發性有機廢水的系統與方法。本發明通過低溫多效蒸餾產生濃縮含鹽廢液和高濃的有機液，避免濃縮過程中無機鹽結垢;高濃的有機液可以低溫甚至常溫注入水膜反應器，并保證超臨界水氧化反應的穩定，避免廢水在預熱段的堵塞問題;濃縮含鹽廢液通過超濾及反滲透產生淡水，作為蒸發水注入水膜反應器，從而保護反應器，降低系統運行成本。反應流體進行熱能回收降至常溫后，高壓流體的壓力能作為壓力能回收裝置和引射器的動力源，實現濃縮液脫鹽制取淡水和低溫多效蒸餾器的負壓條件，大大降低了該環節的能量消耗。

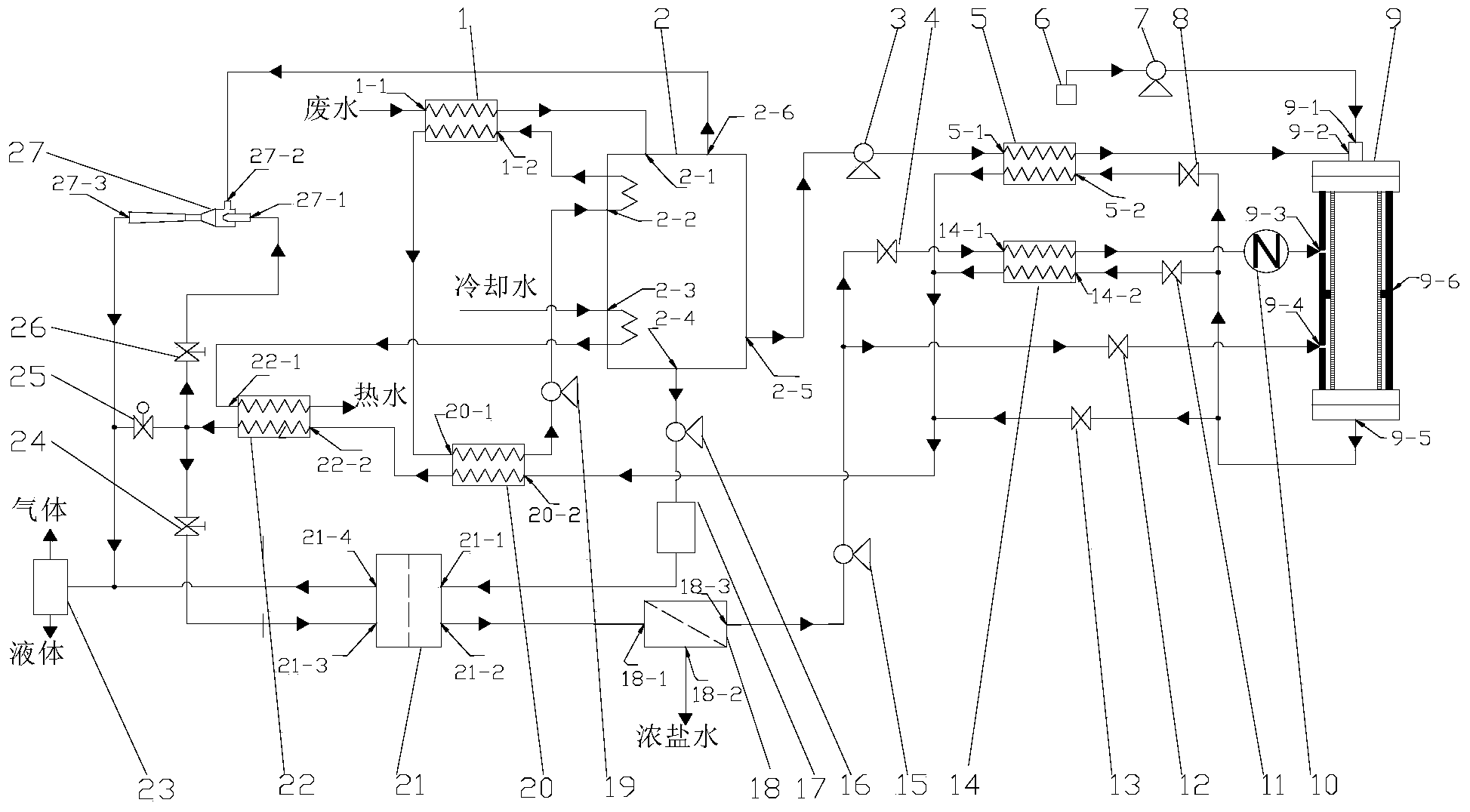

摘要附圖
權利要求書
1.一種超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，包括低溫蒸餾系統，過濾系統，氣液分離系統，水膜反應系統，供氧系統;
所述低溫蒸餾系統包括：低溫多效蒸餾器，廢水管道，冷卻回流系統，加熱循環系統，抽真空系統;
所述低溫多效蒸餾器頂端設有廢水進口通道和抽氣口，所述廢水進口通道連接廢水管道，所述抽氣口連接抽真空系統;所述低溫多效蒸餾器底端設有濃縮含鹽廢液出口通道和高濃的有機液出口通道;
所述冷卻回流系統通過冷卻水管道連接于所述低溫多效蒸餾器;所述加熱循環系統通過熱源水管道連接于所述低溫多效蒸餾器;
所述過濾系統包括超濾裝置，反滲透裝置，壓力能回收裝置;
所述濃縮含鹽廢液出口通道依次經鹽水泵、超濾裝置、壓力能回收裝置、反滲透裝置的進口通道后，與水膜反應器相連接;
所述氣液分離系統包括氣液分離器，與抽真空系統、冷卻循環系統和過濾系統匯聚后的管道相連接;
所述水膜反應系統包括水膜反應器;
所述水膜反應器頂端設置有兩個進口通道，其中一個進口通道為高濃的有機液進口通道，連接低溫多效蒸餾器中高濃的有機液出口通道，另一個進口通道為氧氣進口通道，連接供氧系統;所述水膜反應器側壁設置有進口通道，濃縮含鹽廢液出口通道通過過濾系統與水膜反應器側壁的進口通道相連接，所述水膜反應器底端設置有反應流體出口通道，所述反應流體出口通道與氣液分離系統相連接;
所述供氧系統包括氧氣罐和氧氣增壓泵，所述氧氣罐經過氧氣管道與所述氧氣增壓泵連接后，通入水膜反應器頂端的氧氣進口通道。
2.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述廢水管道經過第二換熱器后，與低溫多效蒸餾器連接。
3.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述高濃的有機液出口通道經有機液增壓泵增壓后，經由第四換熱器換熱后由高濃的有機液進口通道注入水膜反應器。
4.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述冷卻回流系統包括第一換熱器，冷卻水依次注入低溫多效蒸餾器和所述第一換熱器，產生的熱水對外輸出;
所述加熱循環系統包括循環泵，第二換熱器，第三換熱器;所述循環泵出口依次與低溫多效蒸餾器、第二換熱器、第三換熱器連接，形成一個循環回路。
5.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述抽真空系統包括引射器，所述引射器具有三通接口結構，其中第一個接口端與抽氣口相連接，第二個接口端與氣液分離系統的入口相連接，第三個接口連接冷卻循環系統。
6.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述反滲透裝置分為兩個出口通道，分別為濃鹽水排出口和蒸餾水排出口;
所述反滲透裝置蒸餾水排出口經蒸發水增壓泵后，分為上下兩條支路與水膜反應器側面相連接;上支路先經第五換熱器，再經電加熱器后連接水膜反應器上側壁進口通道;下支路經過第六調節閥后直接連接水膜反應器下側壁進口通道。
7.根據權利要求1所述的超臨界水氧化處理高揮發性有機廢水的系統，其特征在于，所述水膜反應器底端的反應流體出口通道連接管道后分為三條支路，第一支路經第四調節閥與第四換熱器連接;第二支路經第五調節閥與第五換熱器連接;第三支路連接第七調節閥;所述三條支路匯聚后，依次經第三換熱器、第一換熱器后再分為三條支路匯聚后連接氣液分離器;
所述反應流體流經第一換熱器換熱后所分成的三條支路，第一支路經抽真空系統后進入氣液分離器;第二支路經背壓閥后進入氣液分離器;第三支路依次經第二調節閥、壓力回收裝置后，進入氣液分離器。
8.一種權利要求1所述的超臨界水氧化處理高揮發性有機廢水的方法，其特征在于，包括下述步驟：
(1)廢水經過預熱后，進入低溫多效蒸餾器進行負壓多效蒸發;
(2)抽真空系統將低溫多效蒸餾器內部的不凝性氣體抽出，實現其負壓工作條件;
(3)低溫多效蒸餾器底部分離產生濃縮含鹽廢液與高濃的有機液，濃縮含鹽廢液從低溫多效蒸餾器低端濃縮含鹽廢液出口通道排出，高濃的有機液由高濃的有機液出口通道排出;
所述濃縮含鹽廢液采用過濾系統進行脫鹽處理，得到淡水與濃鹽水;所述淡水排出過濾系統裝置后，即作為超臨界水氧化系統的蒸發水，所述蒸發水先增壓，然后分為上下兩條支路：上支路蒸發水先經預熱，再經電加熱器加熱后注入水膜反應器上側壁進口通道;下支路經過調節閥后直接進入水膜反應器下側壁進口通道;
所述高濃的有機液由水膜反應器頂部高濃的有機液進口通道注入水膜反應器;
氧氣由水膜反應器的頂部氧氣進口注入;
(4)高濃的有機液和氧氣在水膜反應器中進行超臨界水氧化反應;
(5)在水膜反應器反應后的高濃的有機液變成反應流體排出，所述反應流體排出水膜反應器后分為三條支路：第一支路反應流體經熱器換熱，對高濃的有機液進行預熱;第二支路反應流體流經換熱器換熱，對蒸發水進行預熱;第三支路為反應流體多余熱量，從直流通路流出;
(6)隨后三條支路的反應流體重新匯流對加熱循環系統的熱源水進行加熱，之后反應流體與冷卻回流系統換熱后，分為三條支路：第一支路反應流體經抽真空系統回收壓力能，對低溫多效蒸餾器進行抽真空后，進入氣液分離器;第二支路反應流體經背壓閥后進入氣液分離器;第三支路反應流體先經第二調節閥調節流量，再經壓力回收裝置回收剩余壓力能后，進入氣液分離器。
說明書
一種超臨界水氧化處理高揮發性有機廢水的系統與方法
技術領域
本發明涉及能源與環境技術領域，特別涉及一種超臨界水氧化處理高揮發 性有機廢水的系統與方法。
背景技術
高濃度(化學需氧量COD>2000mg/L)、有毒、難降解有機廢水的處理是 國內外公認的難題。傳統的有機廢水處理技術(如物化處理技術、生物處理技 術、濕式氧化、焚燒等)存在成本高、降解率低、易衍生二次污染等問題。超 臨界水氧化(SupercriticalWaterOxidation，SCWO)作為一種新型的處理有機廢水 及回收能量的技術，是有效解決這一難題的方法之一。
超臨界水氧化是在超過水的臨界點(PC=22.1MPa，TC=374℃)的高溫 高壓條件下，以空氣或其他氧化劑，將有機物進行“燃燒”氧化的方法。水的極性 是溫度和壓力的函數，超臨界水是一種非極性溶劑。在超臨界水的環境下，有 機物和氣體可完全互溶，氣液兩相的相界面消失，形成均一相體系，反應速度 大大加快。在小于1分鐘甚至幾秒鐘的停留時間內，99.9%以上的有機物迅速燃 燒氧化成CO2、H2O和其他無毒無害的終端產物。反應溫度一般在400–650℃， 避免了SO2、NOx、二惡英等二次污染物的產生。整個燃燒氧化過程產生大量的 熱，具有較大的能量回收潛力。
當前，腐蝕和鹽沉積是超臨界水氧化技術工業化推廣面臨的兩大技術難題。 腐蝕主要源于超臨界水氧化反應過程中無機酸(如HCl、H2SO4等)的形成及 高溫、高壓、高氧濃度的反應條件;而無機鹽在超臨界水中幾乎不溶的特性會 造成反應器和管路的堵塞。
目前，采用水膜反應器是綜合解決腐蝕和鹽沉積問題較為有效的方法。如 申請?zhí)枮?00710113212.0的一種耐腐蝕防堵塞的超臨界水氧化反應器，申請?zhí)?為201210376040.7的超臨界水氧化反應裝置和方法。這類反應器一般由承壓外 殼和多孔內殼組成，有機廢液和氧化劑從反應器頂部注入，進行超臨界水氧化 反應，從而產生高溫反應流體。低溫蒸發水從反應器側面注入到內殼與外殼之 間的環隙;蒸發水可以平衡反應流體對多孔內殼的壓力，使多孔內殼無需承壓， 同時避免承壓外殼與反應流體接觸;蒸發水通過多孔內殼滲入到反應器內并在 多孔內壁形成一層亞臨界水膜，該水膜能阻止無機酸與壁面的接觸并能溶解在 超臨界溫度反應區析出的無機鹽，可有效解決反應器內的腐蝕和鹽沉積問題。
水膜反應器雖然能很好地解決反應器內的腐蝕和鹽沉積問題，但是需要從 反應器側面注入大量的蒸發水來保護多孔壁，并將反應流體冷卻至亞臨界溫度 排出反應器。蒸發水的水質要求高，需要達到去離子水或蒸餾水的標準才能實 現較好的水膜保護作用，這無疑增加了系統的運行成本;而在一些淡水資源緊 缺的地區，該問題會更加嚴重。
為了保證超臨界水氧化反應初始化及系統穩定運行，有機廢水需要預熱至 超臨界溫度才能注入反應器。有機廢水在預熱段會發生熱解結焦，降低換熱設 備的效率，甚至堵塞管路。當有機廢水含有無機鹽時，無機鹽極易在預熱段沉 積，從而造成管路堵塞。
發明內容
有鑒于此，有必要針對上述問題，提供一種超臨界水氧化處理高揮發性有 機廢水的系統。本發明為解決超臨界水氧化系統處理含鹽高揮發性有機廢水過 程中的腐蝕和鹽沉積問題，并有利于降低系統運行中需消耗大量蒸餾水的問 題。
本發明采用的技術方案為：
本發明的超臨界水氧化處理高揮發性有機廢水的系統，包括低溫蒸餾系統， 過濾系統，氣液分離系統，水膜反應系統，供氧系統;
所述低溫蒸餾系統包括：低溫多效蒸餾器，廢水管道，冷卻回流系統，加 熱循環系統，抽真空系統;
所述低溫多效蒸餾器頂端設有廢水進口通道和抽氣口，所述廢水進口通道 連接廢水管道，所述抽氣口連接抽真空系統;所述低溫多效蒸餾器底端設有濃 縮含鹽廢液出口通道和高濃的有機液出口通道;
所述冷卻回流系統通過冷卻水管道連接于所述低溫多效蒸餾器;所述加熱 循環系統通過熱源水管道連接于所述低溫多效蒸餾器;
所述過濾系統包括超濾裝置，反滲透裝置，壓力能回收裝置;
所述濃縮含鹽廢液出口通道依次經鹽水泵、超濾裝置、壓力能回收裝置、 反滲透裝置的進口通道后，與水膜反應器相連接;
所述氣液分離系統包括氣液分離器，與抽真空系統、冷卻循環系統和過濾 系統匯聚后的管道相連接，所述氣液分離器將反應流體分離為氣體與液體后進 行排放;
所述水膜反應系統包括水膜反應器;
所述水膜反應器頂端設置有兩個進口通道，其中一個進口通道為高濃的有 機液進口通道，連接低溫多效蒸餾器中高濃的有機液出口通道，另一個進口通 道為氧氣進口通道，連接供氧系統;所述水膜反應器側壁設置有進口通道，濃 縮含鹽廢液出口通道通過過濾系統與水膜反應器側壁的進口通道相連接，所述 水膜反應器底端設置有反應流體出口通道，所述反應流體出口通道與氣液分離 系統相連接;
所述供氧系統包括氧氣罐和氧氣增壓泵，所述氧氣罐經過氧氣管道與所述 氧氣增壓泵連接后，通入水膜反應器頂端的氧氣進口通道。
進一步的，所述廢水管道經過第二換熱器后，與低溫多效蒸餾器連接。
進一步的，所述高濃的有機液出口通道經有機液增壓泵增壓后，經由第四 換熱器換熱后由高濃的有機液進口通道注入水膜反應器。
進一步的，所述冷卻回流系統包括第一換熱器，冷卻水依次注入低溫多效 蒸餾器和所述第一換熱器，產生的熱水對外輸出;
所述加熱循環系統包括循環泵，第二換熱器，第三換熱器;所述循環泵出 口依次與低溫多效蒸餾器、第二換熱器、第三換熱器連接，形成一個循環回 路。
進一步的，所述抽真空系統包括引射器，所述引射器具有三通接口結構， 其中第一個接口端與抽氣口相連接，第二個接口端與氣液分離系統的入口相連 接，第三個接口連接冷卻循環系統;所述抽真空系統用于抽除低溫多效蒸餾器 內部的不凝性氣體。
進一步的，所述反滲透裝置分為兩個出口通道，分別為濃鹽水排出口和蒸 餾水排出口;
所述反滲透裝置蒸餾水排出口經蒸發水增壓泵后，分為上下兩條支路與水 膜反應器側面相連接;上支路先經第五換熱器，再經電加熱器后連接水膜反應 器上側壁進口通道;下支路經過第六調節閥后直接連接水膜反應器下側壁進口 通道。
進一步的，所述水膜反應器底端的反應流體出口通道連接管道后分為三條 支路，第一支路經第四調節閥與第四換熱器連接;第二支路經第五調節閥與第 五換熱器連接;第三支路連接第七調節閥;所述三條支路匯聚后，依次經第三 換熱器、第一換熱器后再分為三條支路匯聚后連接氣液分離系統;
所述反應流體流經第一換熱器換熱后所分成的三條支路，第一支路經引射 器后進入氣液分離器;第二支路經背壓閥后進入氣液分離器;第三支路依次經 第二調節閥、壓力回收裝置后，進入氣液分離器。
本發明的超臨界水氧化處理高揮發性有機廢水的系統處理廢水的方法，包 括下述步驟：
(1)廢水經過預熱后，進入低溫多效蒸餾器進行負壓多效蒸發;
(2)抽真空系統將低溫多效蒸餾器內部的不凝性氣體抽出，實現其負壓 工作條件;
(3)低溫多效蒸餾器底部分離產生濃縮含鹽廢液與高濃的有機液，濃縮 含鹽廢液從低溫多效蒸餾器低端濃縮含鹽廢液出口通道排出，高濃的有機液由 高濃的有機液出口通道排出;
所述濃縮含鹽廢液采用過濾系統進行脫鹽處理，得到淡水與濃鹽水;所述 淡水排出過濾系統裝置后，即作為超臨界水氧化系統的蒸發水，所述蒸發水先 增壓，然后分為上下兩條支路：上支路蒸發水先經預熱，再經電加熱器加熱后 注入水膜反應器上側壁進口通道;下支路經過調節閥后直接進入水膜反應器下 側壁進口通道;
所述高濃的有機液由水膜反應器頂部高濃的有機液進口通道注入水膜反應 器;
氧氣由水膜反應器的頂部氧氣進口注入;
(4)高濃的有機液和氧氣在水膜反應器中進行超臨界水氧化反應;
(5)在水膜反應器反應后的高濃的有機液變成反應流體排出，所述反應 流體排出水膜反應器后分為三條支路：第一支路反應流體經熱器換熱，對高濃 的有機液進行預熱;第二支路反應流體流經換熱器換熱，對蒸發水進行預熱; 第三支路為反應流體多余熱量，從直流通路流出;
(6)隨后三條支路的反應流體重新匯流對加熱循環系統的熱源水進行加 熱，之后反應流體與冷卻回流系統換熱后，分為三條支路：第一支路反應流體 經抽真空系統回收壓力能，對低溫多效蒸餾器進行抽真空后，進入氣液分離 器;第二支路反應流體經背壓閥后進入氣液分離器;第三支路反應流體先經第 二調節閥調節流量，再經壓力回收裝置回收剩余壓力能后，進入氣液分離器。
本發明的有益效果為：
本發明首先通過低溫多效蒸餾濃縮高揮發性含鹽有機廢水，廢水蒸餾過程 中，水和有機物蒸發，而無機鹽幾乎不蒸發。水蒸氣和有機物凝結形成的高濃 有機液，隨后注入水膜反應器進行超臨界水氧化反應，高濃度的反應條件下可 形成熱液火焰，從而實現有機液低溫甚至常溫注入反應器，并保證超臨界水氧 化反應的穩定，避免有機廢水在預熱段的堵塞問題。同時低溫蒸餾過程 (<70℃)避免濃縮過程無機鹽的結垢問題。此外，底部的鹽水濃縮液通過超濾 及反滲透產生淡水，作為蒸發水注入水膜反應器，蒸發水在水膜反應器內形成 水膜，從而保護反應器，降低系統運行成本。反應流體進行熱能回收降至常溫 后，高壓流體的壓力能作為壓力能回收裝置和引射器的動力源，實現濃縮液脫 鹽制取淡水和低溫多效蒸餾器的負壓條件，大大降低了該環節的能量消耗。
