申請日2015.09.08

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/14; C02F3/34; C02F3/32

　　摘要

　　本發明公開一種環境友好型廢水資源化產能裝置及生產方法，向微生物電解池中注入廢水，第一光生物反應器內有甲烷氧化菌及營養液，第二光生物反應器內有微藻及營養液;啟動裝置，將微生物電解池中產生的CO2、CH4及H2混合氣通入光生物反應器中，甲烷氧化菌將CH4氧化成CO2，微藻利用光合作用固定CO2，同時光合作用產生的O2可用于甲烷氧化菌的代謝，混合氣體在第一光生物反應器、第二光生物反應器中循環反應。此廢水資源化綠色回收方法在處理廢水的同時，實現CO2和CH4的轉化，集產氫、捕捉CO2和CH4、產氧和產微藻生物質于一體，是一種全新的環境友好型廢水處理及產能方法。

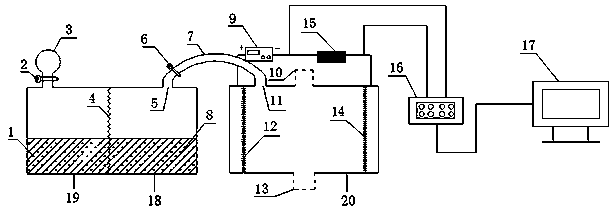

　　摘要附圖



　　權利要求書

　　1.一種環境友好型廢水資源化產能裝置，其特征在于，包括相連的第一光生物反應器(18)、第二光生物反應器(19)，第一光生物反應器(18)內有甲烷氧化菌(8)、第二光生物反應器(19)內有微藻(1);第一光生物反應器(18)與第二光生物反應器(19)之間設置有硅橡膠膜(4)，第二光生物反應器(19)上設置有集氣球(3)與控制集氣球(3)的第一控制閥(2);第一光生物反應器(18)上有第一氣體出口(5)，第一氣體出口(5)上通過導氣管(7)與微生物電解池(20)上端的第二氣體出口(11)連接，導氣管(7)上設置第二控制閥(6)。

　　2.根據權利要求1所述的一種環境友好型廢水資源化產能裝置，其特征在于，所述微生物電解池(20)下方設置有出樣口(13);微生物電解池(20)內分別設置有陽極(12)、陰極(14);微生物電解池(20)上方設置進樣口(10);外加電源(9)的兩極分別與微生物電解池(20)上的陽極(12)、陰極(14)連接;其中外加電源(9)的負極通過外加電阻(15)與陰極(14)連接，信號采集器(16)接外加電阻(15)的兩端，信號采集器(16)與計算機(17)連接。

　　3.一種如權利要求1或2所述的一種環境友好型廢水資源化產能裝置的生產方法，其特征在于，向微生物電解池(20)中注入廢水，第一光生物反應器(18)中附著甲烷氧化菌并注入營養液，第二光生物反應器(19)中附著微藻并注入營養液;啟動整個反應裝置，關閉第一控制閥(2)，打開第二控制閥(6)，控制整體溫度為37℃，微生物電解池(20)的外加電源(9)外加電壓為0.9V;微生物電解池(20)中陽極(12)上的微生物降解廢水有機物產生CO2、CH4、和H+，H+到達以Pt作為催化劑的陰極后H+得電子產生氫氣，整個過程所產生的CO2、CH4和H2通過導氣管(7)進入第一光生物反應器(18)、第二光生物反應器(19)中反應，甲烷氧化菌利用CH4作為碳源將CH4氧化成CO2，微藻利用光合作用固定CO2，同時光合作用產生的O2可用于甲烷氧化菌的代謝，混合氣體在第一光生物反應器(18)、第二光生物反應器(19)中循環反應，直到微生物電解池電壓低時，結束循環，關閉第二控制閥(6)，打開第一控制閥(2)，收集氣體，最終獲得高純度H2和O2。

　　4.根據權利要求3所述的一種環境友好型廢水資源化產能裝置的生產方法，其特征在于，所述甲烷氧化菌所需營養液為按照0.1~1gMgSO4·7H2O，0.1~0.7gNH4Cl，0.05~0.25g無水CaCl2，0.5~1.5gKNO3，0.1~0.5gKH2PO4，0.5~1gNa2HPO4·12H2O，1~6mgFeCl3的比例制得。

　　5.根據權利要求3所述的一種環境友好型廢水資源化產能裝置的生產方法，其特征在于，所述微藻所需營養液為按照每升海水中含有0.005~0.01gNaNO3，0.004~0.005gNaH2PO4·12H2O，0.8~1.2mlf/2維生素溶液，0.8~1.2mlf/2微量元素溶液的比例制得，

　　其中，f/2維生素溶液包括：濃度為0.0005g/L的維生素B12，0.0005g/L的維生素H，0.1g/L的維生素B1;

　　f/2微量元素溶液包括：濃度為0.023g/L的ZnSO4·4H2O，0.01g/L的CuSO4·5H2O，0.178g/L的MnCl2·4H2O，3.9g/L的FeC6H5O7·5H2O，0.073g/L的NaMoO4·2H2O，4.35g/L的Na2EDTA，0.012g/L的CoCl2·6H2O。

　　說明書

　　一種環境友好型廢水資源化產能裝置及生產方法

　　技術領域

　　本發明屬于環境技術領域，涉及一種環境友好型廢水資源化產能裝置及生產方法。

　　背景技術

　　能源是人類社會活動的物質基礎，當今社會，隨著一次能源-化石燃料的燃燒，工業和經濟得到了發展，然而化石能源的大量燃燒不僅使能源短缺，而且其釋放出的溫室氣體對環境氣候的影響也日益突出。溫室氣體主要包括CO2和CH4，近100年，全球氣溫升高0.6℃，預計到21世紀中葉，全球氣溫將升高1.5-4.5℃，減少CO2的排放已經成為大勢所趨。工業革命前，CH4濃度大約穩定在700ppbv，從工業革命開始，CH4濃度迅速上升，目前已達到約1800ppbv，增長了近2.6倍，CH4強烈的溫室效應也不容小覷。

　　微生物電解池(Microbialelectrolysiscell，MEC)是一種廢水資源化的新技術，利用生物和電化學的協同作用將廢水中有機物的化學能轉化為氫能(文獻EnvironmentalScienceandTechnology,2008,42(23):8630-8640)。與傳統的生物技術相比，微生物電解池可以突破熱力學限制并在溫和條件下利用廢水高效產氫;與直接電解水相比，減少了產氫的電能成本;微生物電解池有著廣泛的應用范圍，例如，化工合成、難降解污染物去除、資源回收、生物電化學研究平臺和生物傳感器等(文獻WaterResearch,2014,56:11-25)。然而，微生物電解池在產生H2的同時也產生了CO2和CH4，不符合CO2和CH4的減排理念，因此，進一步發展微生物電解池及開發減少CO2和CH4排放的工藝勢在必行。

　　甲烷氧化菌是一種以甲烷作為唯一碳源和能源的甲基營養型微生物，在自然環境中分布廣泛，土壤、淡水、海洋沉積物、泥潭沼澤和南極等環境中均有甲烷氧化菌的存在。甲烷氧化菌氧化甲烷的原理：第一步，利用還原劑NAD(P)H經甲烷單加氧化酶(MethaneMonooxygenase,MMO)催化將甲烷氧化成甲醇;第二步，把甲醇氧化成甲醛到反應最終產物CO2：甲烷氧化菌通過單磷酸核酮糖途徑(RuMPpathway)或絲氨酸途徑(Serinepathway)將甲醛轉化為細胞物質，以及在甲醛脫氫酶(formaldehydedehydrogenase，F(xiàn)ADH)的催化下氧化為甲酸，甲酸脫氫酶(formatedehydrogenase,FDH)催化甲酸氧化為CO2(文獻MicrobiologyandMolecularBiologyReviews,1996,6(2):439-471)。

　　微藻是一類在陸地、海洋分布廣泛，營養豐富、光合利用度高的自養植物，微藻細胞中含有蛋白質、β-胡蘿卜素、藻多糖、脂類、EPA、DHA、多種無機元素(如Cu、Fe、Se、Mn、Zn等)等高價值的營養成分和化工原料，廣泛應用在醫藥、食品、水產養殖、環保、農業及基因工程等領域。微藻固定CO2具有眾多優勢(文獻BiotechnologyProgress,2008,24(4):815-820)：①微藻可以直接利用太陽能進行光合固碳，較物化法節省了大量的能源;②產生的微藻生物質可以應用到食品、生物醫學等領域，避免了物化處理后帶來的二次污染;③微藻的固碳效率是一般陸生植物的10~50倍，并且具有占地面積小，生長條件范圍廣，可在極端條件下生存等優點。

　　因此綜合MEC具有同步廢水處理且產氫的能力、甲烷氧化菌降解甲烷的能力和微藻固定二氧化碳的能力，構建一套全新的環境友好型廢水資源化系統和方法對于全方位解決環境問題具有重要的戰略意義。

　　發明內容

　　本發明的目的是提供一種環境友好型廢水資源化產能裝置及生產方法，解決了現有技術中存在的問題，在處理廢水的同時，實現CO2和CH4的轉化，集產氫、捕捉CO2和CH4、產氧和產微藻生物質于一體。

　　本發明所采用的技術方案是，一種環境友好型廢水資源化產能裝置，包括相連的第一光生物反應器、第二光生物反應器，第一光生物反應器內有甲烷氧化菌、第二光生物反應器內有微藻;第一光生物反應器與第二光生物反應器之間設置有硅橡膠膜，第二光生物反應器上設置有集氣球與控制集氣球的第一控制閥;第一光生物反應器上有第一氣體出口，第一氣體出口上通過導氣管與微生物電解池上端的第二氣體出口連接，導氣管上設置第二控制閥。

　　進一步的，所述微生物電解池下方設置有出樣口;微生物電解池內分別設置有陽極、陰極;微生物電解池上方設置進樣口;外加電源的兩極分別與微生物電解池上的陽極、陰極連接;其中外加電源的負極通過外加電阻與陰極連接，信號采集器接外加電阻的兩端，信號采集器與計算機連接。

　　本發明所采用的另一技術方案是，一種環境友好型廢水資源化產能裝置的生產方法，向微生物電解池中注入廢水，第一光生物反應器中附著甲烷氧化菌并注入營養液，第二光生物反應器中附著微藻并注入營養液;啟動整個反應裝置，關閉第一控制閥，打開第二控制閥，控制整體溫度為37℃，微生物電解池的外加電源外加電壓為0.9V;微生物電解池中陽極上的微生物降解廢水有機物產生CO2、CH4、和H+，H+到達以Pt作為催化劑的陰極后H+得電子產生氫氣，整個過程所產生的CO2、CH4和H2通過導氣管進入第一光生物反應器、第二光生物反應器中反應，甲烷氧化菌利用CH4作為碳源將CH4氧化成CO2，微藻利用光合作用固定CO2，同時光合作用產生的O2可用于甲烷氧化菌的代謝，混合氣體在第一光生物反應器、第二光生物反應器中循環反應，直到微生物電解池電壓低時，結束循環，關閉第二控制閥，打開第一控制閥，收集氣體，最終獲得高純度H2和O2。

　　進一步的，所述甲烷氧化菌所需營養液為按照0.1~1gMgSO4·7H2O，0.1~0.7gNH4Cl，0.05~0.25g無水CaCl2，0.5~1.5gKNO3，0.1~0.5gKH2PO4，0.5~1gNa2HPO4·12H2O，1~6mgFeCl3的比例制得。

　　進一步的，所述微藻所需營養液為按照每升海水中含有0.005~0.01gNaNO3，0.004~0.005gNaH2PO4·12H2O，0.8~1.2mlf/2維生素溶液，0.8~1.2mlf/2微量元素溶液的比例制得，其中，f/2維生素溶液包括：濃度為0.0005g/L的維生素B12，0.0005g/L的維生素H，0.1g/L的維生素B1;f/2微量元素溶液包括：濃度為0.023g/L的ZnSO4·4H2O，0.01g/L的CuSO4·5H2O，0.178g/L的MnCl2·4H2O，3.9g/L的FeC6H5O7·5H2O，0.073g/L的NaMoO4·2H2O，4.35g/L的Na2EDTA，0.012g/L的CoCl2·6H2O。

　　本發明的有益效果是，反應條件溫和、操作步驟簡單、裝置易于搭配、產物綠色環保，不僅實現了廢水降解、H2與少量O2而且產生了微藻生物質，更是消除了電解池中微生物生物代謝過程中產生的“溫室氣體”：CO2和CH4，比單一的微生物電解池更環保、更減排，達到了廢水的最大資源化利用，是一種全新的環境友好型廢水處理及產能方法，為廢水能源回收領域提供了一種新思路。
