申請日2015.09.08
公開(公告)日2015.12.23
IPC分類號C02F1/16; B01D50/00; B01D53/78; B01D53/60; B01D53/86; B01D53/00; B01D53/80
摘要
本實用新型涉及環境保護技術領域，具體涉及一種脫硫廢水零排放一體化裝置。該裝置包括通過煙道依次連接的鍋爐、省煤器、空氣預熱器、除塵器、脫硫塔、濕式靜電除塵器和煙囪，其中，空氣預熱器的入口煙道處布置霧化裝置，且霧化裝置通過管道連接至脫硫塔底部，霧化裝置同時通過管道連接蒸汽源。廢水經過蒸汽源的作用，通過霧化裝置霧化成微小的水滴，利用高溫煙氣余熱將水滴完全蒸發，其中含有污染物的鹽分結晶成微小顆粒，被后續的除塵器捕捉，達到真正意義上的廢水零排放。

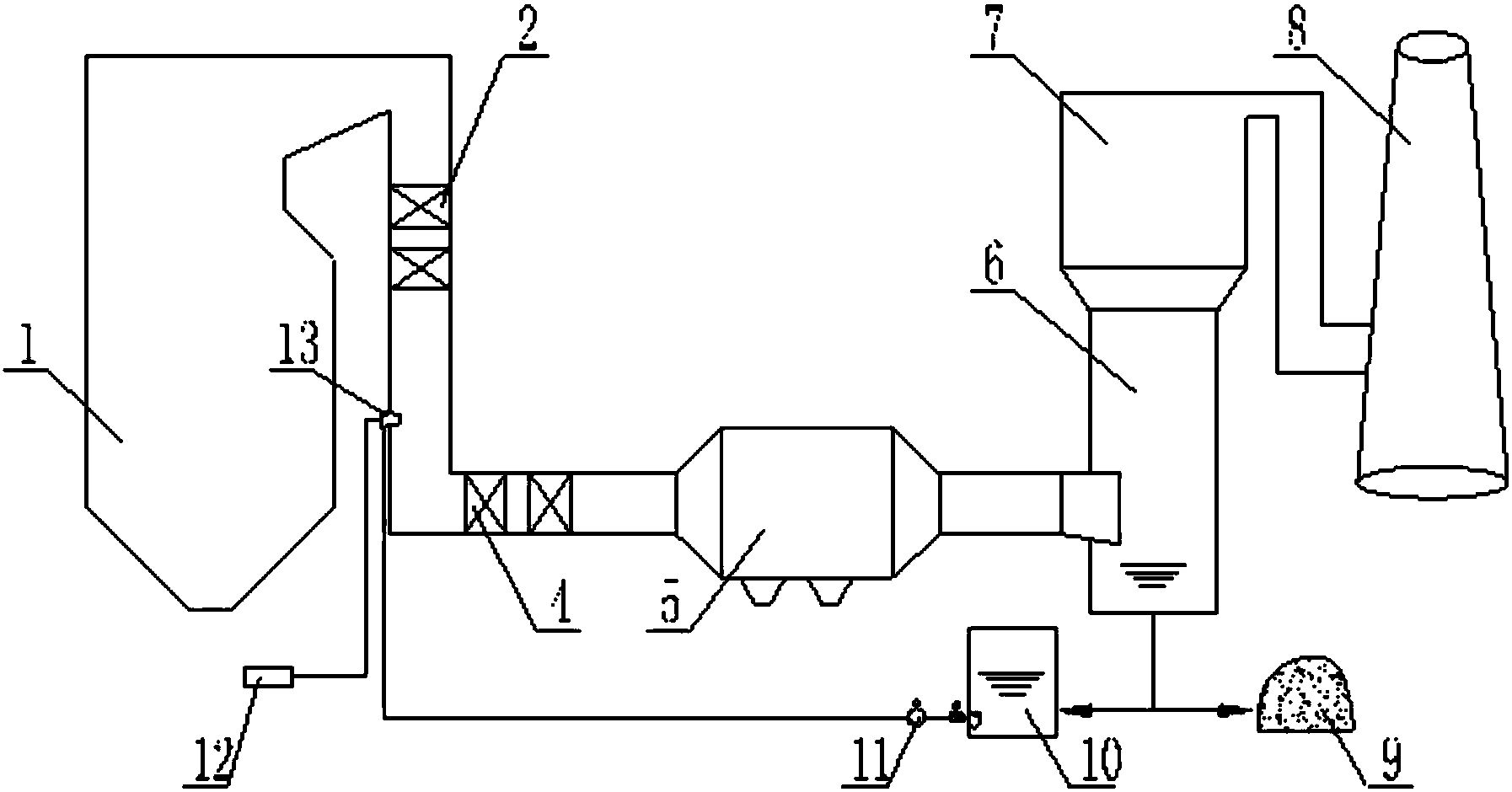

摘要附圖
權利要求書
1.一種脫硫廢水零排放一體化裝置，其特征在于，包括通過煙道依次連接的鍋爐、省 煤器、空氣預熱器、除塵器、脫硫塔、濕式靜電除塵器和煙囪，其中，空氣預熱器的入口 煙道處布置霧化裝置，且霧化裝置通過管道連接至脫硫塔底部，霧化裝置同時通過管道連 接蒸汽源。
2.如權利要求1所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述省煤器和空 氣預熱器之間連接SCR反應器。
3.如權利要求2所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述SCR反應器 的出口煙道與霧化裝置相連。
4.如權利要求1或3所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述霧化裝 置依次通過水泵和水箱連接至脫硫塔底部。
5.如權利要求1或3所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述霧化裝 置為一種小粒徑脫硫噴嘴。
6.如權利要求1所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述蒸汽源為壓 力為0.4-0.8MPa的低壓蒸汽源。
7.如權利要求6所述的一種脫硫廢水零排放一體化裝置，其特征在于，所述蒸汽源為壓 力為0.6MPa的低壓蒸汽源。
說明書
一種脫硫廢水零排放一體化裝置
技術領域
本實用新型涉及環境保護技術領域，具體涉及一種脫硫廢水零排放一體化裝置。
背景技術
隨著國家環保政策的日益嚴格，大部分在役火電機組和新建火電機組都配備了煙氣脫 硫、脫硝裝置，保證鍋爐煙氣達標排放。目前，燃煤電廠煙氣脫硫、脫硝應用最廣泛的是 石灰石-石膏濕法脫硫工藝及SCR脫硝工藝，在濕法脫硫工藝中，石膏漿液不斷循環的過程， 會富集多種重金屬元素及氯離子，產生一定數量的脫硫廢水。脫硫廢水中含有大量的雜質， 如懸浮物、無機鹽離子、重金屬離子等，需要進行凈化處理才能排放。
目前國內外脫硫廢水處理工藝主要采用物化法去除脫硫廢水中的污染物，具有系統復 雜，投資和運行費用高，無法去除廢水中的氯離子而對廢水的重復利用造成了障礙等缺點。 如果這些問題得不到很好的解決，將嚴重影響各種脫硫廢水處理工藝的工業應用。
實用新型內容
本實用新型的目的是利用脫硫廢水零排放一體化技術根據電廠的整體煙氣流程和廢水 的特點進行統籌規劃，采用高效霧化噴嘴將脫硫廢水進行霧化，并噴入到合理尾部受熱面 處，利用煙氣高溫條件將霧化廢水蒸干，形成的固體顆粒隨煙氣進入除塵器進而被捕捉去 除，具有工藝簡單、投資和運行費用低等優點。
為實現上述目的本實用新型的技術方案為：
一種脫硫廢水零排放一體化裝置，包括通過煙道依次連接的鍋爐、省煤器、空氣預熱 器、除塵器、脫硫塔、濕式靜電除塵器和煙囪，其中，空氣預熱器的入口煙道處布置霧化 裝置，且霧化裝置通過管道連接至脫硫塔底部，霧化裝置同時通過管道連接蒸汽源。廢水 經過蒸汽源的作用，通過霧化裝置霧化成微小的水滴，利用高溫煙氣余熱將水滴完全蒸發， 其中含有污染物的鹽分結晶成微小顆粒，被后續的除塵器捕捉，達到真正意義上的廢水零 排放。
優選的，所述省煤器和空氣預熱器之間連接SCR反應器�？梢猿鋈焿m中的NOX。
進一步優選的，所述SCR反應器的出口煙道與霧化裝置相連。
優選的，所述霧化裝置依次通過水泵和水箱連接至脫硫塔底部。通過水箱收集脫硫塔 中產生廢水，并且通過水泵將廢水壓入指霧化裝置中，提高霧化裝置的霧化效率。
優選的，所述霧化裝置為小粒徑脫硫噴嘴�？梢栽黾訌U水的霧化速率。
優選的，所述蒸汽源為壓力為0.4-0.8MPa的低壓蒸汽源。提供蒸汽以增加霧化裝置的 霧化效率。
進一步優選的，所述蒸汽源為壓力為0.6MPa的低壓蒸汽源。
本實用新型的有益效果是：
1)可實現真正意義上的脫硫廢水零排放，方法實施簡單，具有推廣價值。
2)工藝簡單、投資費用低、占地面積小，不需要使用任何化學藥品，節約人力。
3)充分利用煙氣余熱，完全蒸發重污染脫硫廢水，并改善含塵煙氣進入除塵器前的濕 度，有利于提高除塵器的除塵效率。
