申請日2015.09.08

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及工業廢水的處理裝置及處理方法。該處理裝置包括臭氧發生器、廢水進水罐、廢水泵、管道混合器、臭氧催化氧化反應器、產水罐和生物反應器，臭氧發生器與管道混合器連接;廢水進水罐的輸出端通過廢水泵與管道混合器連接，管道混合器的輸出端與臭氧催化氧化反應器的入口連接，臭氧催化氧化反應器的出口與產水罐的輸入端連接，產水罐的輸出端通過廢水泵與生物反應器連接，生物反應器的出水口與產水罐的入口連接。本發明的廢水處理裝置能實現高效生物脫氮性能，臭氧催化氧化和生化一體化處理，降低運行成本，有效實現廢水催化氧化反應與廢水膜分離同步進行，產出水水質好;提高裝置運行的可靠性和穩定性。

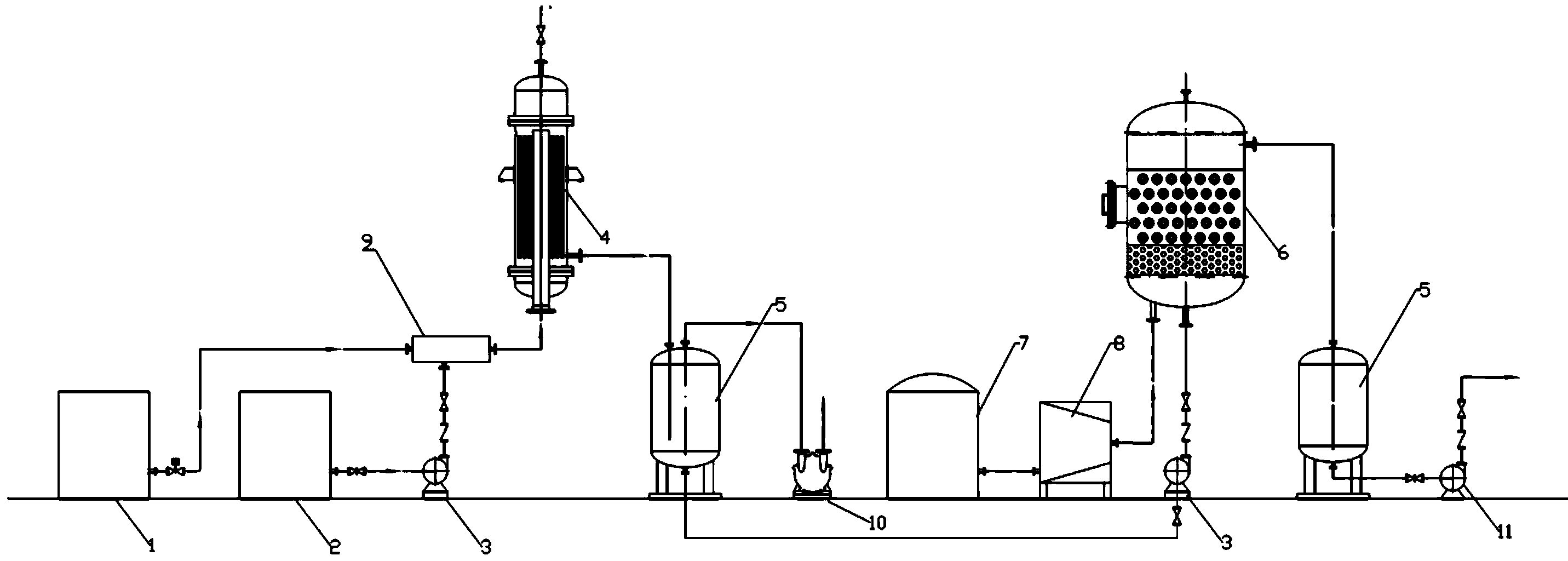

　　摘要附圖



　　權利要求書

　　1.一種工業廢水的處理裝置，其特征在于，包括臭氧發生器(1)、 廢水進水罐(2)、廢水泵(3)、管道混合器(9)、臭氧催化氧化反應 器(4)、產水罐(5)和生物反應器(6)，臭氧發生器(1)與管道混 合器(9)連接;廢水進水罐(2)的輸出端通過廢水泵(3)與管道 混合器(9)連接，管道混合器(9)的輸出端與臭氧催化氧化反應器 (4)的入口連接，臭氧催化氧化反應器(4)的出口與產水罐(5) 的輸入端連接，產水罐(5)的輸出端通過廢水泵(3)與生物反應器 (6)連接，生物反應器(6)的出水口與產水罐(5)的入口連接。

　　2.根據權利要求1所述的工業廢水的處理裝置，其特征在于，所述 的臭氧催化氧化反應器(4)包括反應器本體、膜管(42)、中心筒(41)、 廢水入口(43)、出水口(44)和放空口(45);反應器本體上端設有 放空口(45)，反應器本體的一側設有出水口(44);反應器本體內設 有中心筒(41)，所述的中心筒(41)底部設有廢水入口(43)，中心 筒(41)的兩端由管板固定;所述的膜管(42)兩端由管板固定并密 封，膜管(42)圍繞中心筒(41)呈圓周形排列，各膜管(42)之間 互通，中心筒(41)與膜管(42)連通。

　　3.根據權利要求1或2所述的工業廢水的處理裝置，其特征在于， 所述的臭氧催化氧化反應器(4)的膜管(42)為陶瓷膜管或鈦合金 棒或鈦合金管，該膜管(42)為孔徑5～10微米、直徑20～40毫米、 長度1～1.5米的圓管。

　　4.根據權利要求1或2所述的工業廢水的處理裝置，其特征在于， 所述的中心筒(41)為直徑為100～300毫米的陶瓷管或不銹鋼管。

　　5.根據權利要求1所述的工業廢水的處理裝置，其特征在于，所述 的生物反應器(6)包括反應器本體、沸騰球反應床(62)、廢水入口 (63)、空氣進口(64)、手孔(65)、出水口(66)和放空口(67)， 所述的反應器本體內部設有沸騰球反應床(62)，沸騰球反應床(62) 上有至少一個沸騰球(69)，所述的沸騰球(69)為直徑30-70毫米 的聚丙烯球，該沸騰球(69)上有孔徑2-5毫米網眼，沸騰球(69) 內部分為中心層(610)和外層(61)，中心層(610)填充鐵炭填料 和聚丙烯空心球，外層(61)填充火山巖和粘土陶粒，組成比重為 0.8-1.5的沸騰球(69);反應器本體的下端設有廢水入口(63)和空 氣進口(64)，反應器本體的上端設有放空口(67)，反應器本體的一 側設有手孔(65)，另一側設有出水口(66)。

　　6.根據權利要求1或5所述的工業廢水的處理裝置，其特征在于， 所述的生物反應器(6)內部還設有火山巖濾層(68)。

　　7.根據權利要求1所述的工業廢水的處理裝置，其特征在于，該處 理裝置還包括真空泵(10)、空氣凈化裝置(7)、空壓機(8)和產水 泵(11)。

　　8.根據權利要求7所述的工業廢水的處理裝置，其特征在于，所述 的真空泵(10)與產水罐(11)的排氣口連接，所述的空氣凈化裝置 (7)和空壓機(8)與生物反應器(6)串聯連接;所述的產水泵(11) 與產水罐(5)的輸出端連接。

　　9.一種工業廢水處理方法，其特征在于，采用權利要求1所述的工 業廢水處理裝置進行廢水處理，包括以下步驟：

　　將工業廢水流入廢水進水罐(2)，經廢水泵(3)加壓與臭氧發生 器(1)產生的含臭氧的氣體經管道混合器(9)混合，進入臭氧催化 氧化反應器(4)，氣體由臭氧催化氧化反應器(4)排出;處理后的 水被抽入產水罐(5)，然后被廢水泵(3)加壓進入生物反應器(6)， 同時向生物反應器(6)內鼓入空氣曝氣，處理后的合格廢水被泵入 產水罐(5);經脫鹽處理后回用或排放。

　　說明書

　　工業廢水的處理裝置及處理方法

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及一種工業廢水的處理裝 置及處理方法。

　　背景技術

　　工業廢水是工業生產的伴生產物，工業廢水的產生量較大，并含 有大量各類有機污染物和可溶性鹽類雜質，直接排放會對水體和周圍 環境造成嚴重危害，必須進行處理才能排放或回用。生化工藝是處理 各類工業廢水最常用的方法，可有效降解廢水各類有機污染物，且處 理成本低廉。隨著工業技術發展和環保要求的日益提高，對各類工業 廢水處理標準及回用的要求越來越高，目前許多工業廢水雖經生化處 理后仍無法滿足要求，同時，還有各種難生化處理的工業廢水仍然面 臨處理成本高的難題。

　　發明內容

　　本發明為解決現有技術中工業廢水聯合處理工藝臭氧利用效率 低，生化效果不理想，處理成本高的不足的問題，將臭氧催化氧化反 應器和生物反應器耦合，提供了一種臭氧催化氧化和生化一體化的工 業廢水的處理裝置及處理方法，有效解決工業廢水難生化處理的問 題，尤其在工業廢水深度處理和回用方面具有更獨特的作用。

　　本發明是這樣實現的：工業廢水的處理裝置，包括臭氧發生器、 廢水進水罐、廢水泵、管道混合器、臭氧催化氧化反應器、產水罐和 生物反應器，臭氧發生器與管道混合器連接;廢水進水罐的輸出端通 過廢水泵與管道混合器連接，管道混合器的輸出端與臭氧催化氧化反 應器的入口連接，臭氧催化氧化反應器的出口與產水罐的輸入端連 接，產水罐的輸出端通過廢水泵與生物反應器連接，生物反應器的出 水口與產水罐的入口連接。

　　進一步的，所述的臭氧催化氧化反應器包括反應器本體、膜管、 中心筒、廢水入口、出水口和放空口;反應器本體上端設有放空口， 反應器本體的一側設有出水口;反應器本體內設有中心筒，所述的中 心筒底部設有廢水入口，中心筒的兩端由管板固定;所述的膜管兩端 由管板固定并密封，膜管圍繞中心筒呈圓周形排列，各膜管之間互通， 中心筒與膜管連通。

　　進一步的，所述的臭氧催化氧化反應器的膜管為陶瓷膜管或鈦合 金棒或鈦合金管，該膜管為孔徑5～10微米、直徑20～40毫米、長度 1～1.5米的圓管。

　　進一步的，所述的中心筒為直徑為100～300毫米的陶瓷管或不銹 鋼管。

　　進一步的，所述的生物反應器包括反應器本體、沸騰球反應床、 廢水入口、空氣進口、手孔、出水口和放空口，所述的反應器本體內 部設有沸騰球反應床，沸騰球反應床上有至少一個沸騰球，所述的沸 騰球為直徑30-70毫米的聚丙烯球，該沸騰球上有孔徑2-5毫米網眼， 沸騰球內部分為中心層和外層，中心層填充鐵炭填料和聚丙烯空心 球，外層填充火山巖和粘土陶粒，組成比重為0.8-1.5的沸騰球;反 應器本體的下端設有廢水入口和空氣進口，反應器本體的上端設有放 空口，反應器本體的一側設有手孔，另一側設有出水口。

　　進一步的，所述的生物反應器內部還設有火山巖濾層。

　　進一步的，該處理裝置還包括真空泵、空氣凈化裝置、空壓機和 產水泵。

　　進一步的，所述的真空泵與產水罐的排氣口連接，所述的空氣凈 化裝置和空壓機與生物反應器串聯連接;所述的產水泵與產水罐的輸 出端連接。

　　本發明另一個目的是請求保護采用上述工業廢水處理裝置進行 廢水處理的方法，包括以下步驟：

　　將工業廢水流入廢水進水罐，經廢水泵加壓與臭氧發生器產生的 含臭氧的氣體經管道混合器混合，進入臭氧催化氧化反應器，氣體由 臭氧催化氧化反應器排出，處理后的水被抽入產水罐;然后被廢水泵 加壓進入生物反應器，同時向生物反應器內鼓入空氣曝氣，處理后的 合格廢水被泵入產水罐;經脫鹽處理后回用或排放。

　　本發明將臭氧催化氧化反應器和生物反應器耦合，組成新一代臭 氧催化氧化和生化一體化處理裝置。通過控制選擇粉末催化的類型和 投加濃度，以及臭氧的加入量和水力停留時間，控制臭氧催化氧化的 深度和效率，從而實現提高難生化廢水的B/CB比，可有效提高同步 消化和反硝化效能;有效深度處理煉油、化工和造紙等多種難降解的 工業廢水化學需氧量;尤其適合處理丙烯腈類廢水，滿足新的環保和 回用要求。臭氧催化氧化反應器中催化劑為Fe2O3、CoO、CuO、 MnO、NiO、PtO、ZnO、VO和CeO中的幾種復合活性組分，粉末 的粒度為50-100微米(150-300目)，投加濃度為反應器中水的 0.1%-5%。

　　與傳統的廢水處理裝置相比，本發明的有益效果是：

　　采用本發明的處理裝置，臭氧的利用效率可提高30%以上;生物 脫氮效率提高20%以上;化學需氧量降解效率可提高20-30%;實現 高效生物脫氮性能;本發明的廢水處理裝置實現臭氧催化氧化和生化 一體化處理，降低運行成本，有效實現廢水催化氧化反應與廢水膜分 離同步進行，產出水水質好;提高裝置運行的可靠性和穩定性。
