申請日2015.09.08

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/06; C02F9/12; B01D29/31; B01D29/58; C02F101/14; C02F101/36

　　摘要

　　本實用新型的目的是提供一種工業廢水回收再利用系統,深度凈化含氟工業廢水，減少環境污染，不僅實現水的回收利用，而且有效回收利用工業廢水中的氟。一種工業廢水回收再利用系統，包括廢水緩存罐，廢水緩存罐依次連接初級過濾池、多層介質過濾器和反滲透裝置，反滲透裝置的濃水出水管接入濃水池，淡水出水管接入淡水池，濃水池的出水管接入氟加工車間，氟加工車間的廢水管連接到廢水緩存罐;所述反滲透裝置的淡水出水管上沿出水方向設有取樣口和淡水控制閥，在取樣口和淡水控制閥之間設置旁通管連接電滲析裝置，電滲析裝置的濃水出水管接入多層介質過濾器，淡水出水管接入淡水池;所述的初級過濾池內部設置兩層或三層設有濾網的過濾架。

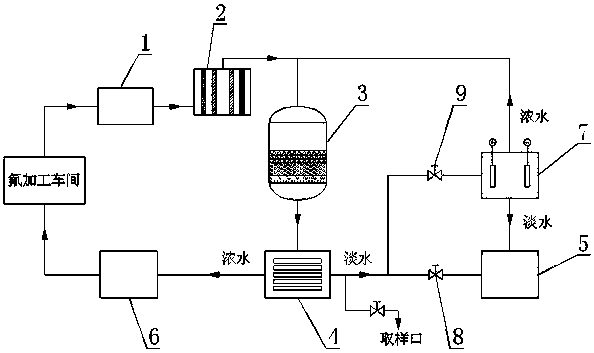

　　摘要附圖



　　權利要求書

　　1.一種工業廢水回收再利用系統，其特征在于：包括廢水緩存罐(1)，廢水緩存罐(1)依次連接初級過濾池(2)、多層介質過濾器(3)和反滲透裝置(4);所述反滲透裝置(4)的濃水出水管接入濃水池(6)，淡水出水管接入淡水池(5);所述濃水池(6)的出水管接入氟加工車間，氟加工車間的廢水管連接到廢水緩存罐(1);

　　所述反滲透裝置(4)的淡水出水管上沿出水方向設有取樣口和淡水控制閥(8)，在取樣口和淡水控制閥(8)之間設置旁通管連接電滲析裝置(7)，該旁通管上設置電滲析控制閥(9);所述電滲析裝置(7)的濃水出水管接入多層介質過濾器(3)，淡水出水管接入淡水池(5);所述的初級過濾池(2)內部設置兩層或三層設有濾網的過濾架。

　　2.根據權利要求1所述的一種工業廢水回收再利用系統，其特征在于：所述的初級過濾池(2)包括圓桶形外殼，外殼內設置位于外層的粗濾架(21)和位于內層的細濾架(22);粗濾架(21)內設置粗濾網，細濾架(22)內設置細濾網;初級過濾池(2)的進水位置在粗濾架(21)外部，出水位置在細濾架(22)內。

　　3.根據權利要求1所述的一種工業廢水回收再利用系統，其特征在于：所述的濾網與過濾架可拆卸連接，或者所述的濾網與過濾架、過濾架與初級過濾池(2)均為可拆卸連接。

　　4.根據權利要求2所述的一種工業廢水回收再利用系統，其特征在于：所述的粗濾網的濾網材料為無紡布，細濾網的濾網材料為合成纖維。

　　5.根據權利要求1所述的一種工業廢水回收再利用系統，其特征在于：所述的多層介質過濾器(3)中過濾層為三層，從上至下依次為活性炭層、石英砂層和磁鐵礦層。

　　說明書

　　一種工業廢水回收再利用系統

　　技術領域

　　本實用新型涉及工業廢水處理技術，具體涉及一種工業廢水回收再利用系統。

　　背景技術

　　水污染是我國面臨的主要環境問題之一，隨著國內工業的快速發展，工業廢水的排放量日益增加，對水體的污染也日趨嚴重。氟化工行業的工業廢水中氟含量很高且毒性大，因此對其進行深度處理具有非常重要的意義。

　　目前多采用化學沉淀法來處理氟化工廢水，即投加化學藥品形成氟化物沉淀或氟化物在生成的沉淀物上共沉淀，從而達到去除氟離子的目的。這種方法存在以下問題：除氟程度不夠，處理后出水很難達標;化學藥品投放量難以掌控，形成二次污染;處理后產生大量的污泥，且處理后的含氟廢水不能回收利用。

　　反滲透又稱逆滲透，一種以壓力差為推動力，從溶液中分離出溶劑的膜分離操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會逆著自然滲透的方向作反向滲透。用反滲透法處理工業廢水，在膜的低壓側得到淡水，在高壓側得到濃水。反滲透法除氟效果好，且操作方便運行可靠，但是當水中含鹽量超過5g/L時，去除率明顯降低。

　　發明內容

　　本實用新型的目的是提供一種工業廢水回收再利用系統,深度凈化含氟工業廢水，減少環境污染，不僅實現水的回收利用，而且有效回收利用工業廢水中的氟。

　　為實現上述發明目的，本實用新型所采用的技術方案是：一種工業廢水回收再利用系統，包括廢水緩存罐，廢水緩存罐依次連接初級過濾池、多層介質過濾器和反滲透裝置;所述反滲透裝置的濃水出水管接入濃水池，淡水出水管接入淡水池;所述濃水池的出水管接入氟加工車間，氟加工車間的廢水管連接到廢水緩存罐;所述反滲透裝置的淡水出水管上沿出水方向設有取樣口和淡水控制閥，在取樣口和淡水控制閥之間設置旁通管連接電滲析裝置，該旁通管上設置電滲析控制閥;所述電滲析裝置的濃水出水管接入多層介質過濾器，淡水出水管接入淡水池;所述的初級過濾池內部設置兩層或三層設有濾網的過濾架。

　　優選的是：所述的初級過濾池包括圓桶形外殼，外殼內設置位于外層的粗濾架和位于內層的細濾架;粗濾架內設置粗濾網，細濾架內設置細濾網;初級過濾池的進水位置在粗濾架外部，出水位置在細濾架內。

　　優選的是：所述的濾網與過濾架可拆卸連接，或者所述的濾網與過濾架、過濾架與初級過濾池均為可拆卸連接。

　　優選的是：所述的粗濾網的濾網材料為無紡布，細濾網的濾網材料為合成纖維。

　　優選的是：所述的多層介質過濾器中過濾層為三層，從上至下依次為活性炭層、石英砂層和磁鐵礦層。

　　本實用新型的有益效果為：利用反滲透法處理含氟工業廢水，過程中無化學物質添加，避免廢水處理過程產生的二次污染;處理后水質好且有效回收利用水中的氟。隨時檢測處理后水質，狀況不佳時啟用旁通管，進行進一步處理。而且水質下降的主要原因就是水中含鹽量較高，因此電滲析裝置濃水出水管接入多層介質過濾器重復過濾，降低含鹽量，既保證了廢水處理效果又提高了系統效率。
