申請日2015.09.08

　　公開(公告)日2016.01.27

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了厭氧顆粒污泥捕集裝置，包括顆粒捕集裝置、反沖洗裝置及顆粒污泥回收裝置，所述顆粒捕集裝置內部設有濾芯，所述顆粒捕集裝置底部進水端經進水管路連接至厭氧反應池的出水口，所述進水管路上設有進水閥門，所述顆粒捕集裝置頂部的出水端連接有出水管路，所述出水管路上設有出水閥門，所述出水端經反沖洗管路連接至所述反沖洗裝置，所述反沖洗管路上設有反沖洗閥門，所述顆粒捕集裝置底部排泥端經排泥管路連接至顆粒污泥回收裝置，所述顆粒污泥捕集裝置的底部設有排泥閥門。本實用新型提供的厭氧顆粒污泥捕集裝置，能夠解決厭氧出水帶泥問題，并有效回收出水中的顆粒污泥。

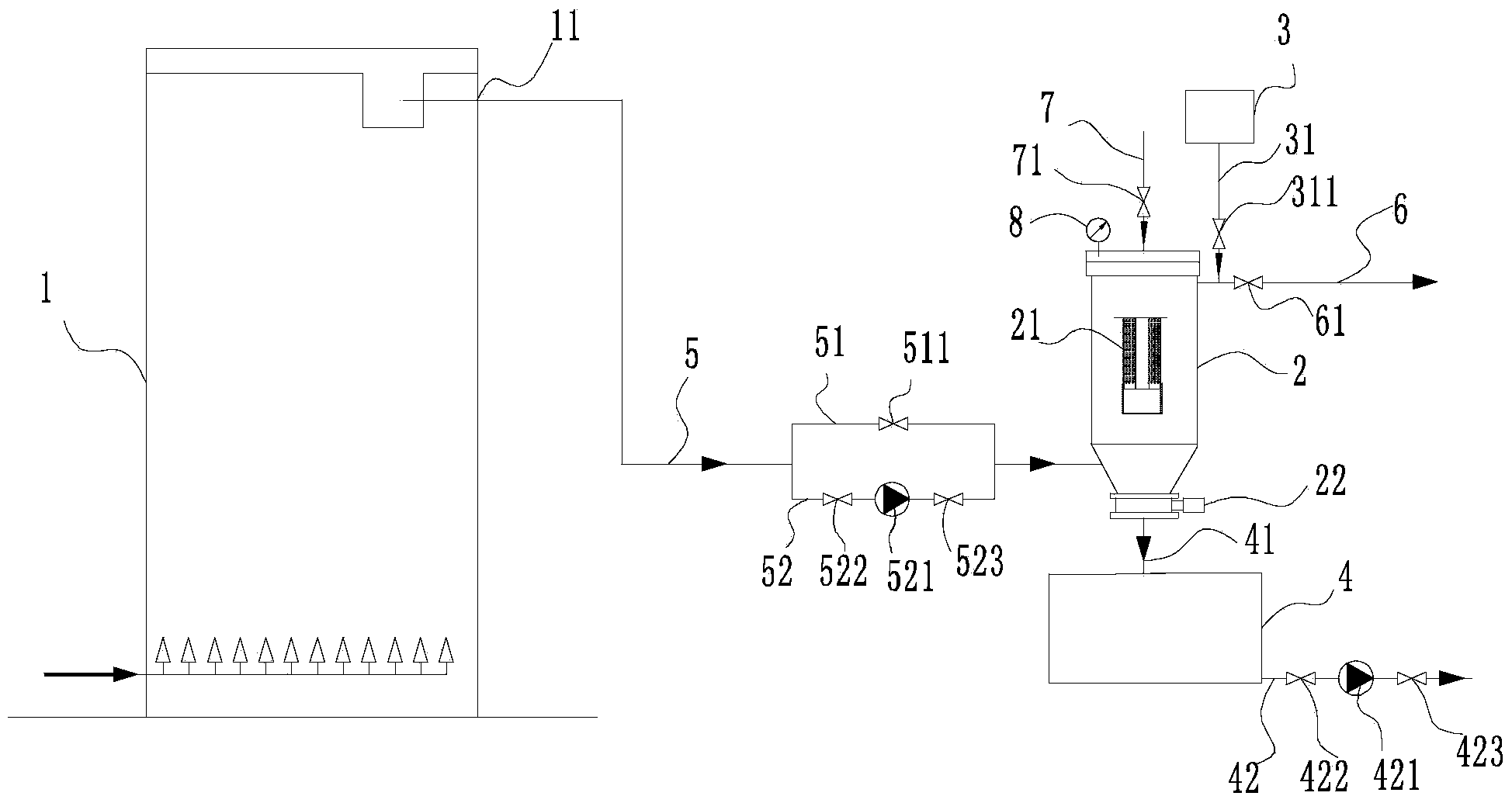

　　摘要附圖



　　權利要求書

　　1.厭氧顆粒污泥捕集裝置，其特征在于：包括顆粒捕集裝置(2)、反沖洗裝置(3)及顆粒污泥回收裝置(4)，所述顆粒捕集裝置(2)內部設有濾芯(21)，所述顆粒捕集裝置(2)底部進水端經進水管路(5)連接至厭氧反應池(1)的出水口(11)，所述進水管路(5)上設有進水閥門，所述顆粒捕集裝置(2)頂部的出水端連接有出水管路(6)，所述出水管路(6) 上設有出水閥門(61)，所述出水端經反沖洗管路(31)連接至所述反沖洗裝置(3)，所述反沖洗管路(31)上設有反沖洗閥門(32)，所述顆粒捕集裝置(2)底部排泥端經排泥管路(41)連接至顆粒污泥回收裝置(4)，所述顆粒污泥捕集裝置(2)的底部設有排泥閥門(22)。

　　2.根據權利要求1所述的厭氧顆粒污泥捕集裝置，其特征在于：所述顆粒污泥捕集裝置(2)頂部連接有噴淋管路(7)，所述噴淋管路(7)上設有噴淋閥門(71)。

　　3.根據權利要求1所述的厭氧顆粒污泥捕集裝置，其特征在于：所述顆粒污泥捕集裝置(2)頂部設有壓力表(8)。

　　4.根據權利要求1所述的厭氧顆粒污泥捕集裝置，其特征在于：所述進水管路(5)包括并聯設置的第一進水管路(51)和第二進水管路(52)，所述第一進水管路(51)上設有第一進水閥門(511)，所述第二進水管路(52) 上設有水泵(521)，所述水泵(521)的兩端分別設有第二進水閥門(522) 和第三進水閥門(523)。

　　5.根據權利要求1所述的厭氧顆粒污泥捕集裝置，其特征在于：所述顆粒污泥回收裝置(4)的出泥口經出泥管路(42)連接至厭氧反應池(1)，所述出泥管路(42)上設有污泥泵(421)，所述污泥泵(421)的兩端分別設有第一出泥閥門(422)和第二出泥閥門(423)。

　　說明書

　　厭氧顆粒污泥捕集裝置

　　技術領域

　　本實用新型涉及環保設備技術領域，特別涉及一種厭氧顆粒污泥捕集裝置。

　　背景技術

　　現有的厭氧反應器UASB、EGSB、IC等都有不同程度的帶泥現象，主要由于以下幾點原因：一、三相分離器泥水氣分離效果不好，導致出水帶泥;二、泥的質量不好，含絮狀泥較多，容易出現帶泥;三、塔體高負荷運行，不能及時排泥，污泥增長導致帶泥。

　　帶泥的危害：運行初期投加污泥量相對過少，此時如果帶泥嚴重，會使塔體菌種總量增長過慢，延長調試周期，甚至導致塔體酸化，調試失敗。正常運行時，出水帶泥，會增大厭氧出水COD，給后續處理工序帶來壓力。

　　厭氧顆粒污泥市場干物價格在15萬元/噸，如果能有效回收利用，也可帶來可觀的經濟收入。

　　目前對與厭氧帶泥問題，已有的處理方法是在其后設置SST或中沉池，但其只能減少帶泥量，不能徹底根除帶泥問題，且占地面積大，建設周期長，造價高，維修不便等缺點。

　　實用新型內容

　　本實用新型目的是提供一種厭氧顆粒污泥捕集裝置，其可解決厭氧反應池出水帶泥問題。

　　基于上述問題，本實用新型提供的技術方案是：

　　厭氧顆粒污泥捕集裝置，包括顆粒捕集裝置、反沖洗裝置及顆粒污泥回收裝置，所述顆粒捕集裝置內部設有濾芯，所述顆粒捕集裝置底部進水端經進水管路連接至厭氧反應池的出水口，所述進水管路上設有進水閥門，所述顆粒捕集裝置頂部的出水端連接有出水管路，所述出水管路上設有出水閥門，所述出水端經反沖洗管路連接至所述反沖洗裝置，所述反沖洗管路上設有反沖洗閥門，所述顆粒捕集裝置底部排泥端經排泥管路連接至顆粒污泥回收裝置，所述顆粒污泥捕集裝置的底部設有排泥閥門。

　　在其中的一個實施例中，所述顆粒污泥捕集裝置頂部連接有噴淋管路，所述噴淋管路上設有噴淋閥門。

　　在其中的一個實施例中，所述顆粒污泥捕集裝置頂部設有壓力表。

　　在其中的一個實施例中，所述進水管路包括并聯設置的第一進水管路和第二進水管路，所述第一進水管路上設有第一進水閥門，所述第二進水管路上設有水泵，所述水泵的兩端分別設有第二進水閥門和第三進水閥門。

　　在其中的一個實施例中，所述顆粒污泥回收裝置的出泥口經出泥管路連接至厭氧反應池，所述出泥管路上設有污泥泵，所述污泥泵的兩端分別設有第一出泥閥門和第二出泥閥門。

　　與現有技術相比，本實用新型的優點是：

　　1.采用本實用新型的技術方案，能夠回收厭氧反應池顆粒污泥，解決厭氧反應池出水帶泥問題，避免因為帶泥問題增加出水COD負荷而影響后續工序運行;

　　2.采用本實用新型的技術方案，該裝置結構緊湊，占地面積小，安全可靠，安裝方便，維護方便;

　　3.采用本實用新型的技術方案，該裝置可反復再生，重復使用，費用投資少。
