申請日2015.09.08
公開(公告)日2016.01.20
IPC分類號C02F11/12; B01D24/40; B01D24/48; B01D24/00
摘要
本實用新型涉及一種新型智能污泥濾床，包括濾床本體，濾床本體的內腔中安裝有填料盤，其內腔的兩側設置有隔板，所述隔板與濾床本體的內壁間形成進料通道及出料通道，濾床本體的底部設置攪拌裝置，所述進料通道與出料通道之間設置有循環輸送裝置，所述循環輸送裝置包括連接于進料通道與出料通道之間的汽水混合器，汽水混合器與蒸汽儲存罐連接;所述攪拌裝置包括上下設置的上螺旋攪拌輸送軸及下螺旋輸送軸，上螺旋輸送軸與上驅動電機連接，下螺旋輸送軸與下驅動電機連接，上螺旋輸送軸的旋轉方向與下螺旋輸送軸的旋轉方向相反，上驅動電機與下驅動電機分居于濾床本體的兩側。

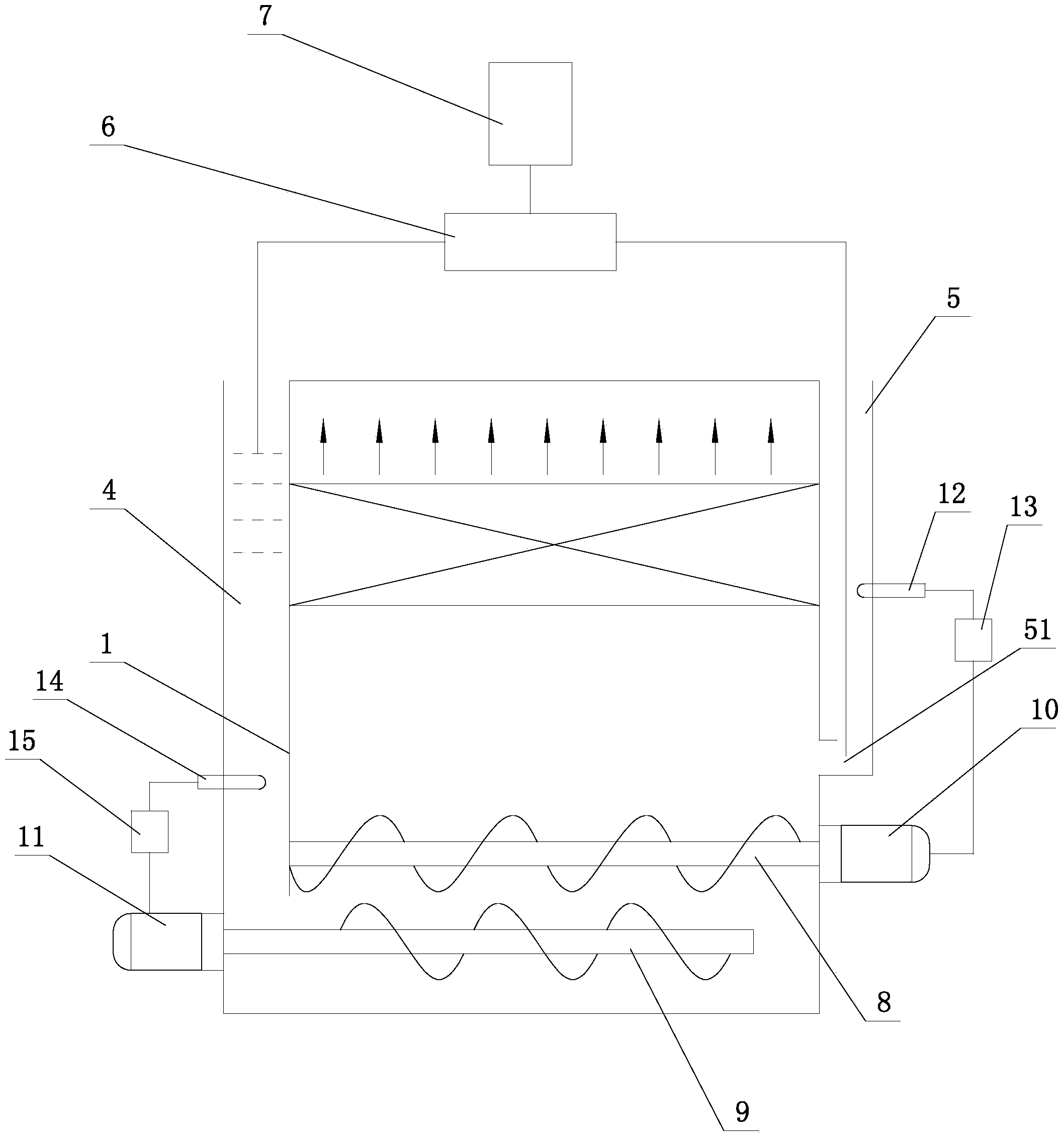

摘要附圖
權利要求書
1.一種新型智能污泥濾床，包括濾床本體(1)，濾床本體(1)的內腔中安裝有填料盤 (2)，其內腔的兩側設置有隔板(3)，所述隔板(3)與濾床本體(1)的內壁間形成進料通道(4)及出料通道(5)，濾床本體(1)的底部設置攪拌裝置，其特征在于：所述進料通道(4)與出料通道(5)之間設置有循環輸送裝置，所述循環輸送裝置包括連接于進料通道 (4)與出料通道(5)之間的汽水混合器(6)，汽水混合器(6)與蒸汽儲存罐(7)連接;所述攪拌裝置包括上下設置的上螺旋輸送軸(8)及下螺旋輸送軸(9)，上螺旋輸送軸(8) 與上驅動電機(10)連接，下螺旋輸送軸(9)與下驅動電機(11)連接，上螺旋輸送軸(8) 的旋轉方向與下螺旋輸送軸(9)的旋轉方向相反，上驅動電機(10)與下驅動電機(11)分居于濾床本體(1)的兩側;所述出料通道(5)中安裝有出料壓力檢測器(12)，出料壓力檢測器(12)通過第一控制器(13)與上驅動電機(10)連接;所述進料通道(4)中安裝有進料壓力檢測器(14)，進料壓力檢測器(14)通過第二控制器(15)與下驅動電機(11) 連接。
2.按照權利要求1所述的新型智能污泥濾床，其特征在于：所述出料通道(5)的底部設置有引水口(51)，所述引水口(51)通過管道與汽水混合器(6)連接。
說明書
新型智能污泥濾床
技術領域
本實用新型涉及環保設備技術領域，特別涉及污泥濾床。
背景技術
隨著人們生活水平的提高，生產和生活產生了大量的廢水，水是不可再生資源，地球表面雖然70%的面積被水覆蓋，但是真正能共人類使用的淡水資源卻十分有限，據報道，全世界現在很多地方都出現了“水危機”，其實，人類不是真正的缺水，只是缺少能夠人類使用的健康的水資源，尤其是工業生產產生的廢水，由于其中常常含有重金屬及其他有機物，直接排放還會造成重大污染。因此，對工業產生的廢水進行后處理，避免其對環境的污染。
污泥濾床是對污泥進行過濾處理的設備�，F(xiàn)有技術中，污泥濾床的進泥管道及布水管到容易堵塞，床體底部設置的攪拌器，其攪拌效果不佳，能耗較大，單純的攪拌不利于污泥的輸出。
實用新型內容
本申請人針對現有技術的上述缺點，進行研究和改進，提供一種新型智能污泥濾床，其采用循環輸送結構，可有效地防止管道堵塞，采用雙重螺旋攪拌輸送，便于污泥的輸出和過濾。
為了解決上述問題，本實用新型采用如下方案：
一種新型智能污泥濾床，包括濾床本體，濾床本體的內腔中安裝有填料盤，其內腔的兩側設置有隔板，所述隔板與濾床本體的內壁間形成進料通道及出料通道，濾床本體的底部設置攪拌裝置，所述進料通道與出料通道之間設置有循環輸送裝置，所述循環輸送裝置包括連接于進料通道與出料通道之間的汽水混合器，汽水混合器與蒸汽儲存罐連接;所述攪拌裝置包括上下設置的上螺旋輸送軸及下螺旋輸送軸，上螺旋輸送軸與上驅動電機連接，下螺旋輸送軸與下驅動電機連接，上螺旋輸送軸的旋轉方向與下螺旋輸送軸的旋轉方向相反，上驅動電機與下驅動電機分居于濾床本體的兩側;所述出料通道中安裝有出料壓力檢測器，出料壓力檢測器通過第一控制器與上驅動電機連接;所述進料通道中安裝有進料壓力檢測器，進料壓力檢測器通過第二控制器與下驅動電機連接。
作為上述技術方案的進一步改進：
所述出料通道的底部設置有引水口，所述引水口通過管道與汽水混合器連接。
本實用新型的技術效果在于：
本實用新型采用循環蒸汽增壓結構，避免進料與出料通道的堵塞;設置雙重螺旋軸攪拌輸送結構，大大提高了攪拌效果，提高輸送壓力，進一步避免管道的堵塞，提高濾床的過濾效率。
