申請日2015.09.08

　　公開(公告)日2016.01.06

　　IPC分類號C02F3/30

　　摘要

　　本實用新型涉及污水處理設備技術領域，具體來說是一種剩余污泥脫氮除磷降解裝置，包括厭氧池組、好氧池組、風機組、加藥裝置、控制柜、水管及氣管，厭氧池組與好氧池組依次相間串聯連接，厭氧池組與好氧池組之間設有自動加藥罐，厭氧池組及好氧池組頂部均設有水管，水管之間相互連通，好氧池組底部設有氣管連接至風機組，風機組經電線連接至控制柜，并由控制柜供電。本實用新型將厭氧池組與好氧池組依次相間串聯連接，好氧池組脫氮處理去除污染物，厭氧池組達到脫氮除磷的目的，并根據水質要求，投放不同的處理藥劑，可以達到最佳的污泥污水處理效果，耗能小，節能減排，建造運行成本低，應用范圍廣。

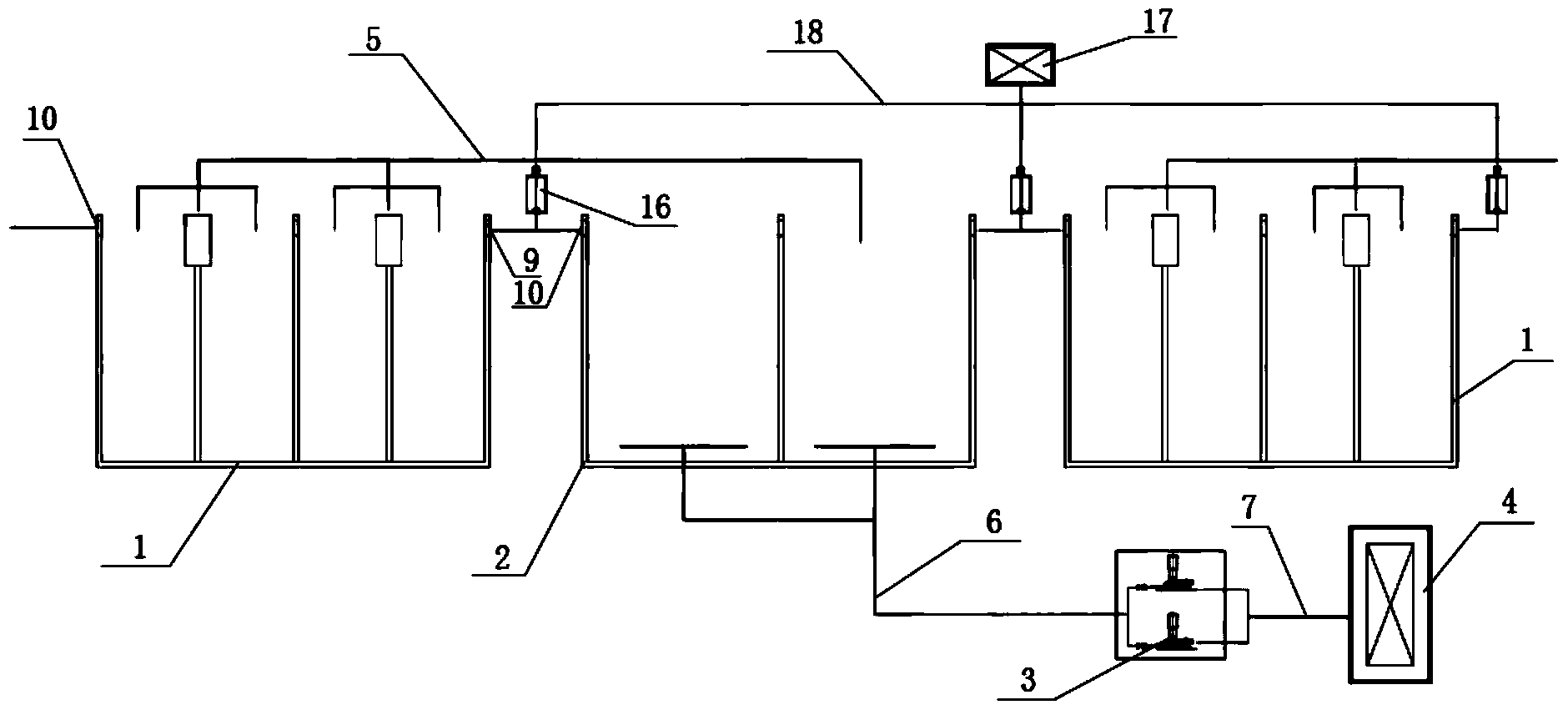

　　摘要附圖



　　權利要求書

　　1.一種剩余污泥脫氮除磷降解裝置，包括厭氧池組、好氧池組、風機組、控制 柜、加藥裝置、水管及氣管，其特征在于所述的厭氧池組與好氧池組依次相 間串聯連接，厭氧池組與好氧池組之間設有自動加藥罐，自動加藥罐由自動 加藥控制器控制經加藥管道給厭氧池組及好氧池組輸送藥劑，厭氧池組及好 氧池組頂部均設有水管，水管之間相互連通，好氧池組底部設有氣管連接至 風機組，風機組經電線連接至控制柜，并由控制柜供電。

　　2.如權利要求1所述的一種剩余污泥脫氮除磷降解裝置，其特征在于所述的厭 氧池組與好氧池組的池體上部?jī)蓚?cè)分別設有進水口及出水口，厭氧池組的出 水口連接至好氧池組的進水口，好氧池組的出水口連接至厭氧池組的進水 口。

　　3.如權利要求1所述的一種剩余污泥脫氮除磷降解裝置，其特征在于所述的好 氧池組為一個或多個好氧池串聯連接，所述的好氧池包括進水口、出水口、 水管及氣管，好氧池的池體上部?jī)蓚?cè)分別設有進水口及出水口，出水口一側 設有加藥管道，好氧池上端設有水管，水管直通至好氧池上部空間內，好氧 池組的底部均勻布設有氣管。

　　4.如權利要求1所述的一種剩余污泥脫氮除磷降解裝置，其特征在于所述的厭 氧池組為一個或多個厭氧池串聯連接，所述的厭氧池包括進水口、出水口、 泥泵、加藥裝置及水管，厭氧池的池體上部?jī)蓚?cè)分別設有進水口及出水口， 進水口一側設有加藥管道，厭氧池的中心處沿進水口及出水口的同一水平線 上設有泥泵，泥泵下端接有抽水管，抽水管的另一端延伸至厭氧池底部，厭 氧池的底部均勻布設有集泥隔層，集泥隔層中部開有污泥進出口，泥泵的上 端設有主水管，所述的主水管分支兩路分別直通至厭氧池上部空間內，水管 上分別設有開關閥，所述的厭氧池的底部均勻布設有集泥隔層，集泥隔層中 部開有污泥進出口。

　　說明書

　　一種剩余污泥脫氮除磷降解裝置

　　[技術領域]

　　本實用新型涉及污水處理設備技術領域，具體來說是一種剩余污泥脫氮除磷降解裝置。

　　[背景技術]

　　人類面臨水危機已是不爭的事實，雖然我國增加了對城市基礎設施建設和環境保護的投入，強化環境綜合治理，從而使污染物排放總量得到有效控制，部分地區和城市環境質量有所改善，但根據環境監測結果統計分析，我國水污染形勢仍然非常嚴峻，各項污染物排放總量很大，污染程度仍處于相當高的水平。隨著城市化程度加快，用水量增加，同時排水量增長，污水處理需求也隨之加大，再生水的利用也成為緩解水資源壓力的有效途徑。污水處理是使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程，污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，污水中的污染物主要有：未經處理而排放的工業廢水、未經處理而排放的生活污水、大量使用化肥、農藥、除草劑的農田污水。

　　污水中氮、磷的含量較大，使得水體中藍藻、綠藻大量繁殖，水體缺氧并產生毒素，使水質惡化，對水生生物和人體健康產生很大的危害。然而,我國現有的城市污水處理廠主要集中于有機物的去除，污水處理只是除去水中的沙礫及懸浮固體;在好氧生物處理中，生活污水經生物降解，大部分的可溶性含碳有機物被去除，其中25%的氮和19%左右的磷被微生物吸收合成細胞，通過排泥得到去除，但對等氮、磷營養物只能去除10%～20%,其結果遠不能達到排放標準，因此研究開發經濟、高效的，適于現有污水處理廠改造的脫氮除磷工藝顯得尤為重要。

　　[發明內容]

　　本實用新型是根據上述的污水處理過程中的氮、磷營養物處理率低、內部反應率慢等各種問題，設計一種成本低、經濟高效、節能減排的剩余污泥脫氮除磷降解裝置。

　　為了實現上述目的，設計一種剩余污泥脫氮除磷降解裝置，包括厭氧池組、好氧池組、風機組、控制柜、加藥裝置、水管及氣管，其特征在于所述的厭氧池組與好氧池組依次相間串聯連接，厭氧池組與好氧池組之間設有自動加藥罐，自動加藥罐由自動加藥控制器控制經加藥管道給厭氧池組及好氧池組輸送藥劑，厭氧池組及好氧池組頂部均設有水管，水管之間相互連通，好氧池組底部設有氣管連接至風機組，風機組經電線連接至控制柜，并由控制柜供電。

　　所述的厭氧池組與好氧池組的池體上部?jī)蓚?cè)分別設有進水口及出水口，厭氧池組的出水口連接至好氧池組的進水口，好氧池組的出水口連接至厭氧池組的進水口。

　　所述的好氧池組為一個或多個好氧池串聯連接，所述的好氧池包括進水口、出水口、水管及氣管，好氧池的池體上部?jī)蓚?cè)分別設有進水口及出水口，出水口一側設有加藥管道，好氧池上端設有水管，水管直通至好氧池上部空間內，好氧池組的底部均勻布設有氣管。

　　所述的厭氧池組為一個或多個厭氧池串聯連接，所述的厭氧池包括進水口、出水口、泥泵、加藥裝置及水管，厭氧池的池體上部?jī)蓚?cè)分別設有進水口及出水口，進水口一側設有加藥管道，厭氧池的中心處沿進水口及出水口的同一水平線上設有泥泵，泥泵下端接有抽水管，抽水管的另一端延伸至厭氧池底部，厭氧池的底部均勻布設有集泥隔層，集泥隔層中部開有污泥進出口，泥泵的上端設有主水管，所述的主水管分支兩路分別直通至厭氧池上部空間內，水管上分別設有開關閥，所述的厭氧池的底部均勻布設有集泥隔層，集泥隔層中部開有污泥進出口。

　　本實用新型將厭氧池組與好氧池組依次相間串聯連接，好氧池組使活性污泥進行有氧呼吸,進一步把有機物分解成無機物，進行脫氮處理去除污染物，厭氧池組釋放排出的含磷回流污泥中的磷,同時將部分有機物進行氨化，有效達到脫氮除磷的目的，同時在生產實踐中，根據不同進水水質和不同出水水質要求，投放不同的污泥污水處理藥劑，可以達到最佳的污泥污水處理效果，耗能小，節能減排，建造運行成本低，應用范圍廣;其中的厭氧池組結構簡單，建設造價低，通過泥泵下端的抽水管實現沉淀的懸浮污泥層均勻地翻動，使厭氧池內的懸浮污泥對有機物進行充分的、有效的反應，增加了內部反應效率。
