申請日2015.07.31

　　公開(公告)日2017.09.08

　　IPC分類號C02F9/08

　　摘要

　　一種便攜式多用途應急飲用水處理設備及處理工藝，屬于應急水處理技術領域包括依次相連的原水袋、超濾處理系統、反滲透膜處理系統、紫外消毒處理系統和產水袋;所述超濾處理系統的輸出端和反滲透膜處理系統的輸出端通過第五自動三通閥連接于紫外消毒處理系統的輸入端。本處理設備及處理工藝滿足多種水源條件：系統配置超濾、反滲透組件，可在河水、湖水、苦咸水等不同水源條件下，通過工藝參數調整，達到生活飲用水水質要求。

　　權利要求書

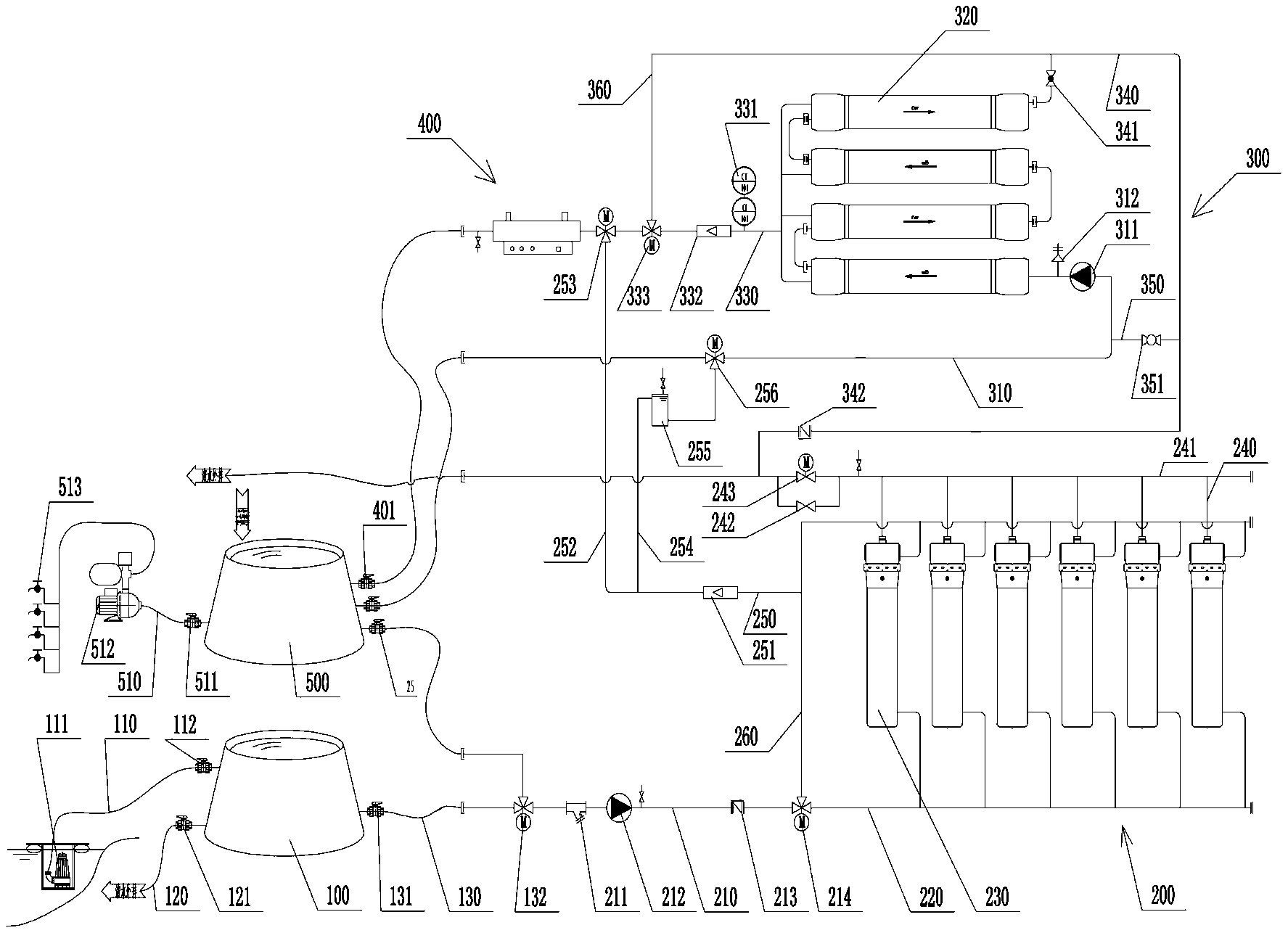

　　1.一種便攜式多用途應急飲用水處理設備，其特征在于，包括依次相連的原水袋(100)、超濾處理系統(200)、反滲透膜處理系統(300)、紫外消毒處理系統(400)和產水袋(500);所述超濾處理系統(200)的輸出端和反滲透膜處理系統(300)的輸出端通過第五自動三通閥(253)連接于紫外消毒處理系統(400)的輸入端;所述超濾處理系統(200)包括總進水管(210)、超濾進水管(220)、超濾件(230)、超濾濃水管(240)、超濾產水管(250)和超濾沖洗管(260);所述總進水管(210)一端連接第一自動三通閥(132)，另一端連接第二自動三通閥(214)，且總進水管(210)上設置有Y型過濾器(211)、第一增壓泵(212)和第一止回閥(213);所述超濾進水管(220)一端連接第二自動三通閥(214)，另一端連接于超濾件(230)的進水口;所述超濾件(230)包括外殼(231)、膜封蓋(232)、膜絲(233)和中心管(234);所述膜封蓋(232)置于外殼(231)內部，且將外殼(231)內腔分隔出上產水腔和下過濾腔;所述膜絲(233)置于下過濾腔，膜絲(233)兩端固定于膜封蓋(232)并與上產水腔相連通;所述中心管(234)穿設于膜封蓋(232)，上端連接外殼(231)的濃水口，下端延伸至下過濾腔，且下端開設有濃水進口;所述外殼(231)頂部開設有與中心管(234)連通的濃水口，上部開設有與上產水腔連通的產水口，底部開設有與下過濾腔連通的進水口;所述超濾濃水管(240)一端連接于超濾件(230)的濃水口，另一端連接于排水管(241);所述排水管(241)設置有相互并聯的第四手動閥(242)和電動閥(243);所述超濾產水管(250)一端連接于超濾件(230)的產水口，另一端連接有第一超濾產水分管(252)和第二超濾產水分管(254)，且超濾產水管(250)配設有第一流量計(251);所述第一超濾產水分管(252)連接第五自動三通閥(253);所述第二超濾產水分管(254)連接第三自動三通閥(256)且第二超濾產水分管(254)配設有緩沖箱(255);所述超濾沖洗管(260)一端連接第二自動三通閥(214)，另一端與超濾產水管(250)連通;

　　原水袋(100)中的原水經過總進水管(210)和超濾進水管(220)進入超濾件(230)的下過濾腔進行膜超濾，獲得產水和濃水;產水經膜絲(233)內腔流入上產水腔后再從超濾產水管(250)流出;濃水經中心管(234)內腔流入超濾濃水管(240)再從排水管(241)排出;

　　設備制水每運行60-120min后對超濾件(230)進行一次反洗，反洗時間60s;反洗采用系統產水，反洗時第一自動三通閥(132)連通產水袋(500)和Y型過濾器(211)，第二自動三通閥(214)連通第一止回閥(213)和超濾產水管(250)，第一增壓泵(212)自動開啟;反洗進水在第一增壓泵(212)的作用下，流經總進水管(210)、超濾沖洗管(260)和超濾產水管(250)并從超濾件(230)產水口泵入膜絲(233)內部，從膜絲(233)內側反向流入膜絲(233)外部，使得膜絲(233)表面的污染濾餅層及吸附層脫落，清洗水從超濾件(230)濃水口排出;

　　所述反滲透膜處理系統(300)包括反滲透進水管(310)、反滲透件(320)、反滲透產水管(330)、反滲透濃水管(340)、反滲透濃水回流管(350)和反滲透排產水管(360);所述反滲透進水管(310)一端連接第三自動三通閥(256)，另一端連接反滲透件(320)的進水口，且反滲透進水管(310)配設有第二增壓泵(311)和安全閥(312);所述反滲透產水管(330)一端連接于反滲透件(320)的產水口，另一端連接第四自動三通閥(333)，且反滲透產水管(330)配設有TDS在線檢測儀(331)和第二流量計(332);所述反滲透濃水管(340)一端連接于反滲透件(320)的濃水口，另一端與排水管(241)相連通，且反滲透濃水管(340)配設有第五手動閥(341)和第二止回閥(342);所述反滲透濃水回流管(350)兩端分別連通反滲透進水管(310)和反滲透濃水管(340)，且反滲透濃水管(340)配設有反滲透濃水回流閥(351);所述反滲透排產水管(360)一端連接于第四自動三通閥(333)，另一端連通反滲透濃水管(340);

　　原水袋(100)中的原水為污染較輕的地表水時，TDS小于500mg/L，濁度小于50NTU，則采用工藝流程A，否則采用工藝流程B;

　　工藝流程A：通過第五自動三通閥(253)進水口的切換，超濾處理系統(200)的輸出端與紫外消毒處理系統(400)的輸入端相連通;原水經超濾處理系統(200)的超濾去除懸浮物、微生物和其他雜質后，通過紫外消毒處理系統(400)對產水消毒，再經便攜式快速檢測設備對產水水質進行檢測后供飲用;

　　工藝流程B：通過第五自動三通閥(253)進水口的切換，反滲透膜處理系統(300)的輸出端與紫外消毒處理系統(400)的輸入端相連通;原水經超濾處理系統(200)的超濾預處理后，進入反滲透膜處理系統(300)，脫除水中大部分溶解性固體后經紫外消毒處理系統(400)進入產水袋(500)待用。

　　2.如權利要求1所述的一種便攜式多用途應急飲用水處理設備，其特征在于，所述原水袋(100)連接有取原水管(110)、排原水管(120)和進原水管(130);所述取原水管(110)配設有取水泵(111)和第一手動閥(112);所述排原水管(120)上設置有第二手動閥(121);所述進原水管(130)連接有第一自動三通閥(132)且進原水管(130)上設置有第三手動閥(131)。

　　說明書

　　一種便攜式多用途應急飲用水處理設備及處理工藝

　　技術領域

　　本發明屬于應急水處理技術領域，具體涉及為一種便攜式多用途應急飲用水處理設備及處理工藝。

　　背景技術

　　近年來，環境污染日漸嚴重，時常受到地震和泥石流等突發性自然災害的影響，并且突發性水體污染事件頻發，飲用水安全備受關注。典型的事件有：2005年松花江污染事件、2006年株洲含鎘工業廢水流入湘江事件、2010年紫金礦業廢水污染事件、2012年廣西含鎘廢水污染龍江事件、2008年汶川地震中的震源附近區域供水管網大面積滲漏事件。

　　此外，軍隊在出�；蛞巴庥�(xùn)練時，部隊的飲用水是現代化軍隊后勤保障的一項重要內容。這些水除了靠后方補給部隊的供應外，大部分需要部隊自行制備。而制備這些飲用水的水源往往是海洋或戰場所在地的江河、湖泊，它們大都含鹽太高或含有某些細菌、有毒有害化學物質而無法直接飲用。針對此種情況，能夠適應各種水源的便攜式水處理設備是理想之選。

　　傳統水處理設備一般為固定安裝，拆卸難度大，占地面積大，水資源回收率低，不能實現連續運行，且水質適應性差，以苦咸水為水源時，出水水質難以達標。

　　公開號為CN101514060B的發明專利，公開了一種利用預處理系統(包括依次串聯的粗石英砂過濾器、石英砂過濾器、纖維過濾器和活性炭過濾器)、超濾系統的設備進行飲用水應急處理，并在預處理系統內部和超濾出水管上設有ClO2投加點，該設備可滿足突發事故下的飲用水要求，但ClO2儲存過程中存在安全隱患，且設備占地面積大，不便攜帶。

　　公告號為CN100463870C的發明專利，公開了一種采用原水—混凝—沉淀—過濾—吸附—反滲透膜組件的工藝處理受污染的原水，適合于野外作業，但當原水濁度較高時，預處理過濾器易堵塞，影響設備的連續運行，且占地面積大，操作不方便，水源鹽度較高時，出水水質不達標。

　　公告號為CN201762128U的實用新型專利，公開了一種由預處理器和直飲水處理器組成的野外應急水處理設備，預處理器內設置有可過濾去除可見顆粒物的過濾網，直飲水處理器包括PP過濾工作室、超過濾工作室以及紫外殺菌工作室。當原水污染較輕時，該設備出水可滿足飲用要求，但當原水濁度高、重金屬含量高、鹽度大時，超濾不能很好地去除原水中有毒有害物質，出水很難滿足飲用要求。

　　因此，急需一種能滿足多種水源條件，易于攜帶，組裝快速，檢測方便，操作簡單，便于在突發情況和復雜地形的野外使用的多用途應急飲用水處理設備及處理工藝。

　　發明內容

　　本發明的目的在于克服上述提到的缺陷和不足，而提供一種便攜式多用途應急飲用水處理設備。

　　本發明的另一個目的在于提供一種便攜式多用途應急飲用水處理工藝。

　　本發明實現其目的采用的技術方案如下。

　　一種便攜式多用途應急飲用水處理設備，包括依次相連的原水袋、超濾處理系統、反滲透膜處理系統、紫外消毒處理系統和產水袋;所述超濾處理系統的輸出端和反滲透膜處理系統的輸出端通過第五自動三通閥連接于紫外消毒處理系統的輸入端。

　　所述原水袋連接有取原水管、排原水管和進原水管;所述取原水管配設有取水泵和第一手動閥;所述排原水管上設置有第二手動閥;所述進原水管連接有第一自動三通閥且進原水管上設置有第三手動閥。

　　所述超濾處理系統包括總進水管、超濾進水管、超濾件、超濾濃水管、超濾產水管和超濾沖洗管;所述總進水管一端連接第一自動三通閥，另一端連接第二自動三通閥，且總進水管上設置有Y型過濾器、第一增壓泵和第一止回閥;所述超濾進水管一端連接第二自動三通閥，另一端連接于超濾件的進水口;所述超濾件包括外殼、膜封蓋、膜絲和中心管;所述膜封蓋置于外殼內部，且將外殼內腔分隔出上產水腔和下過濾腔;所述膜絲置于下過濾腔，膜絲兩端固定于膜封蓋并與上產水腔相連通;所述中心管穿設于膜封蓋，上端連接外殼的濃水口，下端延伸至下過濾腔，且下端開設有濃水進口;所述外殼頂部開設有與中心管連通的濃水口，上部開設有與上產水腔連通的產水口，底部開設有與下過濾腔連通的進水口;所述超濾濃水管一端連接于超濾件的濃水口，另一端連接于排水管;所述排水管設置有相互并聯的第四手動閥和電動閥;所述超濾產水管一端連接于超濾件的產水口，另一端連接有第一超濾產水分管和第二超濾產水分管，且超濾產水管配設有第一流量計;所述第一超濾產水分管連接第五自動三通閥;所述第二超濾產水分管連接第三自動三通閥且第二超濾產水分管配設有緩沖箱;所述超濾沖洗管一端連接第二自動三通閥，另一端與超濾產水管連通。

　　所述反滲透膜處理系統包括反滲透進水管、反滲透件、反滲透產水管、反滲透濃水管、反滲透濃水回流管和反滲透排產水管;所述反滲透進水管一端連接第三自動三通閥，另一端連接反滲透件的進水口，且反滲透進水管配設有第二增壓泵和安全閥;所述反滲透產水管一端連接于反滲透件的產水口，另一端連接第四自動三通閥，且反滲透產水管配設有TDS在線檢測儀和第二流量計;所述反滲透濃水管一端連接于反滲透件的濃水口，另一端與排水管相連通，且反滲透濃水管配設有第五手動閥和第二止回閥;所述反滲透濃水回流管兩端分別連通反滲透進水管和反滲透濃水管，且反滲透濃水管配設有反滲透濃水回流閥;所述反滲透排產水管一端連接于第四自動三通閥，另一端連通反滲透濃水管。

　　一種便攜式多用途應急飲用水處理工藝，當原水袋中的原水為污染較輕的地表水時，TDS小于500mg/L，濁度小于50NTU，則采用工藝流程A，否則采用工藝流程B;

　　工藝流程A：通過第五自動三通閥進水口的切換，超濾處理系統的輸出端與紫外消毒處理系統的輸入端相連通;原水經超濾處理系統的超濾去除懸浮物、微生物和其他雜質后，通過紫外消毒處理系統對產水消毒，再經便攜式快速檢測設備對產水水質進行檢測后供飲用;

　　工藝流程B：通過第五自動三通閥進水口的切換，反滲透膜處理系統的輸出端與紫外消毒處理系統的輸入端相連通;原水經超濾處理系統的超濾預處理后，進入反滲透膜處理系統，脫除水中大部分溶解性固體后經紫外消毒處理系統進入產水袋待用。

　　一種便攜式多用途應急飲用水處理工藝，原水袋中的原水經過總進水管和超濾進水管進入超濾件的下過濾腔進行膜超濾，獲得產水和濃水;產水經膜絲內腔流入上產水腔后再從超濾產水管流出;濃水經中心管內腔流入超濾濃水管再從排水管排出;

　　設備制水每運行60-120min后對超濾件進行一次反洗，反洗時間60s;反洗采用系統產水，反洗時第一自動三通閥連通產水袋和Y型過濾器，第二自動三通閥連通第一止回閥和超濾產水管，第一增壓泵自動開啟;反洗進水在第一增壓泵的作用下，流經總進水管、超濾沖洗管和超濾產水管并從超濾件產水口泵入膜絲內部，從膜絲內側反向流入膜絲外部，使得膜絲表面的污染濾餅層及吸附層脫落，清洗水從超濾件濃水口排出。

　　原水經超濾、反滲透去除懸浮物、有機物、微生物、重金屬等污染物后，經紫外消毒、檢測后可飲用，可在有機微污染水源、高濁度水源、重金屬污染水源、苦咸水等不同污染水源條件下，通過工藝參數調整，出水達到飲用水水質標準。產水水質可達到《生活飲用水衛生標準》(GB5749-2006)。

　　本設備具有以下優點：

　　1. 模塊化設計，每個模塊的重量小于等于50kg，可單人輸送，模塊組裝時間小于等于20min;當無電源時，配有汽、柴油發電設備，確保能在野外條件下運行。各個模塊可拆卸，攜帶方便，安裝快速。

　　2. 滿足多種水源條件：系統配置超濾、反滲透組件，可在河水、湖水、苦咸水等不同水源條件下，通過工藝參數調整，達到生活飲用水水質要求;

　　3. 采用紫外消毒裝置對產水進行消毒，無二次污染，保障安全性。
