申請日2015.07.31
公開(公告)日2017.05.10
IPC分類號C02F11/12; C02F11/14
摘要
本發明屬于污泥處理領域，具體涉及一種管渠污泥減量化及無害化處理工藝及其裝置。本發明管渠污泥減量化及無害化處理工藝集成了渣料淋洗、泥水分離、砂水分離、油脂分離和有機物分離等工藝，對污泥中的有機物和無機物進行了濕法精細分離。本發明通過減量化處理能夠解決高含水率污泥在運輸、處置過程中對環境的影響，無害化處理能夠?yàn)楣芮勰噘Y源化利用提供條件。綜合處理后需填埋的污泥體積大大縮小，降低了運往填埋場的運輸成本，有效緩解了填埋場的空間壓力，同時還降低了污泥中有害物質含量，減輕了對填埋場的二次污染。
權利要求書

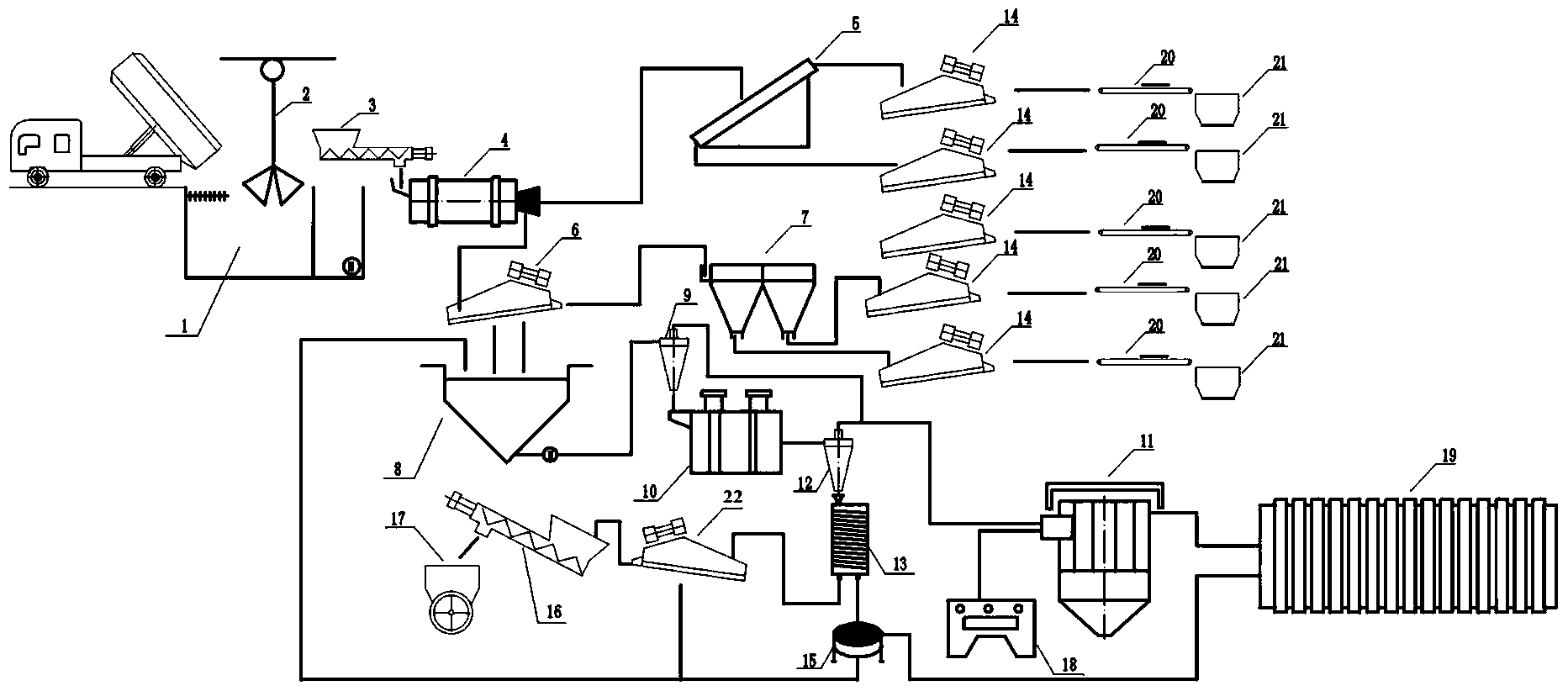

1.一種管渠污泥減量化及無害化處理裝置，其特征在于，包括：污泥存放池、選料器、喂料機、洗選裝置、摩擦彈跳分選機、泥水分離機、跳汰機、一級旋流器、二級旋流器、混凝沉淀裝置、擦洗機、螺旋溜槽、壓濾機、脫水篩、細粒徑脫水篩、旋振篩、儲漿槽、洗砂機、輸送裝置、渣料收集裝置、砂收集裝置;所述選料器將管渠污泥從污泥存放池送入喂料機，所述喂料機將管渠污泥分配到洗選裝置，所述洗選裝置的篩下出口與泥水分離機連接，篩上出口與摩擦彈跳分選機連接;所述摩擦彈跳分選機的兩個出口分別與兩個脫水篩連接，脫水篩再通過輸送裝置與渣料收集裝置連接;所述泥水分離機的篩上出口與跳汰機連接，篩下出口與儲漿槽連接;所述跳汰機的兩個出口分別與兩個脫水篩連接，兩個脫水篩再通過輸送裝置與渣料收集裝置連接;所述儲漿槽通過輸送泵與一級旋流器連接，所述一級旋流器的溢流出口與混凝沉淀裝置、壓濾機順次連接;所述一級旋流器的底流出口與擦洗機、二級旋流器順次連接;所述二級旋流器的溢流出口與混凝沉淀裝置、壓濾機順次連接，所述二級旋流器的底流出口與螺旋溜槽連接;所述螺旋溜槽的輕質物出口與旋振篩連接，旋振篩篩上物出口與壓濾機連接，旋振篩篩下物出口與儲漿槽連接;所述螺旋溜槽的重產物出口與細粒徑脫水篩連接，細粒徑脫水篩篩上出口與洗砂機順次連接，篩下物出口與儲漿槽連接;
所述洗選裝置的分離粒徑為20~100mm;所述泥水分離機的篩分粒徑為3~20mm。
2.根據權利要求1所述的管渠污泥減量化及無害化處理裝置，其特征在于，所述污泥存放池上部有格柵蓋板，所述格柵蓋板的柵距設置為50~150mm。
3.根據權利要求2所述的管渠污泥減量化及無害化處理裝置，其特征在于，所述格柵蓋板帶有振動功能。
4.根據權利要求1所述的管渠污泥減量化及無害化處理裝置，其特征在于，所述一級旋流器和二級旋流器的分離中位徑為30~50μm。
5.根據權利要求1所述的管渠污泥減量化及無害化處理裝置，其特征在于，所述脫水篩的篩分粒徑為3~20mm，所述細粒徑脫水篩的篩分粒徑為0.1mm。
6.根據權利要求1所述的管渠污泥減量化及無害化處理裝置，其特征在于，還包括加藥裝置，所述加藥裝置與混凝沉淀裝置連接。
7.利用權利要求1~6任一所述管渠污泥減量化及無害化處理裝置進行管渠污泥減量化及無害化處理的工藝，其特征在于，包括如下步驟：
(1)管渠污泥經過格柵蓋板進入污泥存放池，大體積雜物被格柵攔截;然后利用選料器將管渠污泥從污泥存放池送入喂料機，再由喂料機分配到洗選裝置，經洗選裝置破碎、淋洗及初步分選后，得到20~100mm粒徑的渣料和固液混合物，20~100mm粒徑的渣料進入摩擦彈跳分選機分選，得到大粒徑可燃燒物和大粒徑無機物，大粒徑可燃燒物和大粒徑無機物經過脫水后由輸送機輸送至相應的渣料收集裝置;
(2)將洗選裝置分選得到的固液混合物送至泥水分離機，篩分后得到3~20mm粒徑的渣料和廢液，廢液輸送至儲漿槽儲存，3~20mm粒徑的渣料進入跳汰機分類，得到中粒徑無機物和中粒徑可燃燒物，中粒徑無機物和中粒徑可燃燒物分別進入脫水篩充分脫水后，由輸送機輸送至相應的渣料收集裝置;
(3)將泥水分離機篩分得到的廢液泵送至一級旋流器，經充分旋流分選后得到重質產物底流1和溢流漿液1;重質產物底流1進入擦洗機擦洗，隨后輸送至二級旋流器進行二次分選得到重質產物底流2和溢流漿液2，將溢流漿液1和溢流漿液2進行混凝濃縮處理后輸送至壓濾機壓濾得到濾餅和濾液;將重質產物底流2輸送至螺旋溜槽分離后得到富含有機物的油泥和礦物砂漿，富含有機物的油泥經旋振篩篩分、壓濾機壓濾后得到濾餅和濾液，礦物砂漿經細粒徑脫水篩篩分、洗砂機清洗后得到礦物砂。
8.根據權利要求7所述的工藝，其特征在于，所述大粒徑可燃燒物和中粒徑可燃燒物用于焚燒發電或填埋，所述大粒徑無機物和中粒徑無機物破碎后作為碎石使用或直接填埋，所述濾餅焚燒或填埋，所述濾液進一步沉淀處理后外排，所述礦物砂用作建設用砂。
說明書
一種管渠污泥減量化及無害化處理工藝及其裝置
技術領域
本發明屬于污泥處理領域，具體涉及一種管渠污泥減量化及無害化處理工藝及其裝置。
背景技術
隨著我國對城市生活污水及工業廢水的處理力度加大，水污染控制工程大規模上馬，伴隨著污水處理而來的污泥處理處置問題日益突出。另外，隨著雨、污水管道和泵站輸水能力的提高，每天會有大量含有顆粒物、雜質的生活污水及工業廢水進入排水管道輸送系統，須定期清撈，造成通溝污泥和泵站垃圾產量也隨之顯著增加。
目前，國內的排水管道產生的污泥，主要通過機械疏通或人工清掏至污泥運輸車、污泥拖斗車，再運到污泥中轉場，干化后經二次轉運至垃圾填埋場，少量污泥直接委托環衛車輛外運處置，另有部分與渣土混合后外運處置。在整個外運處置過程中，普遍存在跑冒滴漏、監管缺失等問題，容易造成二次污染。
現有污泥處置方式的弊端：
1)就地晾曬：污泥含水率較高，處置前一般均需對其進行脫水處理，由于目前處理水平所限，一般多采取就地晾曬的方式，晾曬過程中污泥散發惡臭，有毒病菌傳播，影響居民正常生活及身心健康，必然造成污水污泥擾民的投訴案例逐年提升;污泥晾曬多選擇城市綠地，損害城市環境美觀。
2)外運堆放：目前我國相當一部分污泥還是運輸?shù)捷^為僻遠的城郊和農村堆放，由于堆放點的污泥均為露天存放，衛生處理不夠完善，污泥里的重金屬污染農村耕地，嚴重威脅我國農業安全，污泥散發惡臭，影響居民生產生活;
3)垃圾場填埋：由于污泥含水率高，進入垃圾填埋場填埋前必須要經過晾曬，晾曬場占地面積大，二次污染嚴重;多雨地區或季節不易晾干;儲泥點一般遠離城區，大多分布在外環線以外、城市遠郊區附近，運輸費用較高;污泥內過高的含水率和有機物含量，在和建筑渣土混合填埋時，大大降低了建筑渣土的抗剪切強度。
因此，研究一種污泥減量化、無害化處理工藝迫在眉睫。目前，國內主要采用振動篩分、水力旋流結合水力沖洗、污泥攪拌對管網污泥進行減量化及分選處理。國內排水管渠清通污泥含水率高，不但增加了清通污泥的運輸量，甚至還會導致跑冒滴漏現象發生，管網污泥中的纖維物、纏繞物等易對振動篩的透篩性造成影響，污泥進料濃度波動大，吸污車、人工清掏的污泥濃度差別大，導致處理工藝工作不穩定、處理效果有限;尾水含固率偏高，特別是重金屬、有機物、懸浮物難以分離，造成工藝用水的循環使用率不高，對后期污泥的資源化利用也存在問題。由于上述種種原因造成目前污泥減量化及分選處理非常不充分，因此，大多數污泥仍舊以很原始的簡單晾曬處理。
發明內容
本發明針對現有技術的不足，目的在于提供一種管渠污泥減量化及無害化處理工藝及其裝置。
為實現上述發明目的，本發明所采用的技術方案為：
一種管渠污泥減量化及無害化處理裝置，其特征在于，包括：污泥存放池、選料器、喂料機、洗選裝置、摩擦彈跳分選機、泥水分離機、跳汰機、一級旋流器、二級旋流器、混凝沉淀裝置、擦洗機、螺旋溜槽、壓濾機、脫水篩、細粒經脫水篩、旋振篩、儲漿槽、洗砂機、輸送裝置、渣料收集裝置、砂收集裝置;所述選料器將管渠污泥從污泥存放池送入喂料機，所述喂料機將管渠污泥分配到洗選裝置，所述洗選裝置的篩下出口與泥水分離機連接，篩上出口與摩擦彈跳分選機連接;所述摩擦彈跳分選機的兩個出口分別與兩個脫水篩連接，脫水篩再通過輸送裝置與渣料收集裝置連接;所述泥水分離機的篩上出口與跳汰機連接，篩下出口與儲漿槽連接;所述跳汰機的兩個出口分別與兩個脫水篩連接，兩個脫水篩再通過輸送裝置與渣料收集裝置連接;所述儲漿槽通過輸送泵與一級旋流器連接，所述一級旋流器的的溢流出口與混凝沉淀裝置、壓濾機順次連接;所述一級旋流器的底流出口與擦洗機、二級旋流器順次連接;所述二級旋流器的溢流出口與混凝沉淀裝置、壓濾機順次連接，所述二級旋流器的底流出口與螺旋溜槽連接;所述螺旋溜槽的輕質物出口與旋振篩連接，旋振篩篩上物出口與壓濾機連接，旋振篩篩下物出口與儲漿槽連接;所述螺旋溜槽的重產物出口與細粒徑脫水篩連接，細粒徑脫水篩篩上出口與洗砂機順次連接，篩下物出口與儲漿槽連接。
上述方案中，所述污泥存放池上部有格柵蓋板，所述格柵蓋板的柵距可根據需要在50～150mm之間調整。
上述方案中，所述格柵蓋板帶有振動功能。
上述方案中，所述洗選裝置的分選粒徑20～100mm。
上述方案中，所述泥水分離機篩分粒徑為3～20mm。
上述方案中，所述一級旋流器和二級旋流器的分離中位徑為30～50μm。
上述方案中，所述脫水篩的篩分粒徑為3～20mm，所述細粒徑脫水篩的篩分粒徑為0.1mm。
上述方案中，還包括加藥裝置，所述加藥裝置與混凝沉淀裝置連接。
一種管渠污泥減量化及無害化處理工藝，其特征在于，包括如下步驟：
(1)管渠污泥經過格柵蓋板進入污泥存放池，大體積雜物被格柵攔截;利用選料器將管渠污泥從污泥存放池送入喂料機，再由喂料機分配到洗選裝置，經洗選裝置破碎、淋洗及初步分選后，得到20～100mm粒徑的渣料和固液混合物，20～100mm粒徑的渣料進入摩擦彈跳分選機分選，得到大粒徑可燃燒物和大粒徑無機物，大粒徑可燃燒物和大粒徑無機物經過脫水后由輸送機輸送至相應的渣料收集裝置;
(2)將洗選裝置分選得到的固液混合物送至泥水分離機，篩分后得到3～20mm粒徑的渣料和廢液，廢液輸送至儲漿槽儲存，3～20mm粒徑的渣料進入跳汰機分類，得到中粒徑無機物和中粒徑可燃燒物，中粒徑無機物和中粒徑可燃燒物分別進入脫水篩充分脫水后，由輸送機輸送至相應的渣料收集裝置;
(3)將泥水分離機篩分得到的廢液泵送至一級旋流器，經充分旋流分選后得到重質產物底流1和溢流漿液1;重質產物底流1進入擦洗機擦洗，隨后輸送至二級旋流器進行二次分選得到重質產物底流2和溢流漿液2，將溢流漿液1和溢流漿液2進行混凝濃縮處理后輸送至壓濾機壓濾得到濾餅和濾液;將重質產物底流2輸送至螺旋溜槽分離后得到富含有機物的油泥和礦物砂漿，富含有機物的油泥經旋振篩篩分、壓濾機壓濾后得到濾餅和濾液，礦物砂漿經細粒徑脫水篩篩分、洗砂機清洗后得到礦物砂。
上述方案中，所述大粒徑可燃燒物、中粒徑可燃燒物可用于焚燒發電或填埋，大粒徑無機物、中粒徑無機物可破碎后作為碎石使用或直接填埋,所述濾餅可焚燒或填埋，所述濾液進一步沉淀處理后外排，所述礦物砂可用作建設用砂。
本發明所述管渠污泥減量化及無害化處理裝置中，洗選裝置的分離原理是：洗選筒體被托輪支撐，在電機的帶動下低速旋轉，管渠污泥自進料口進入到旋轉的滾筒中，在滾筒中不斷被帶起拋落，在此過程中被沖洗水沖涮洗滌，一些大塊易碎的垃圾被破碎，垃圾表面的大部分有機物及泥沙可被去除，洗滌后得到20～100mm粒徑的渣料和固液混合物，分別進入下一工藝流程。摩擦彈跳分選機的分離原理是：大粒徑有機物與無機物落入斜板時，無機物與斜板產生彈性碰撞，向斜面下部彈跳，從斜板下端排入重的彈性產物收集倉，有機物與斜板板面為塑性碰撞，不產生彈跳，隨斜板運輸板向上運動，從斜板上端排入輕的非彈性產物收集倉，從而實現有機物和無機物的分離。跳汰機的分離原理是：利用不同密度顆粒在上升水流中因局部壓強及沉降速度不同產生的上升力不同，密度大的物體沉于跳汰機底部，密度小的則上升至跳汰機頂部并隨水流流走。擦洗機的分離原理是：利用擦洗機內攪拌裝置使物料在擦洗機內做圓周上下翻滾運動，物料與物料之間碰撞摩擦，物料表面的油脂及附著的其他雜物在摩擦力作用下被剝離。螺旋溜槽的分離原理是：利用不同密度的物質在螺旋溜槽中隨水流會產生不同的動力、離心力、摩擦力等，在各種力的綜合作用下，物質從螺旋溜槽的螺旋狀通道從高處流下，不同密度顆粒在螺旋通道流動過程中逐漸產生分層現象，密度大的砂粒集中在內層，密度小的含油脂較多的污泥主要位于外層，在出料口實現砂粒與油泥的分離。
本發明有益效果：(1)本發明通過減量化處理管渠污泥，能夠解決高含水率污泥在運輸、處理和處置過程中對于環境的影響，改善目前困擾市政養護部門高含水率污泥處置的難題，避免管網污泥被隨意傾倒;(2)通過本發明工藝減量化后的管渠污泥體積大大縮小，降低了運往填埋場的運輸成本，有效緩解了填埋場的空間壓力，同時通過減量化與無害化處理降低了管渠污泥中有害物質的含量，減輕了對填埋場的二次污染;(3)本發明工藝對管渠污泥進行了濕法精細分離，有機物和無機物可以很好的分類分離，其中可燃燒物部分熱值較高的可以通過填埋處理，也可進行垃圾發電，提供能源;處理后的礦物砂有機物含量很低，滿足填埋要求，也可用作建筑用砂，對資源進行合理再利用;處理后得到的粗、中粒徑的無機物質有機物含量低，可以作為建筑垃圾填埋，也可進一步加工后作為建筑用材;處理后的濾液進一步沉淀處理后外排，不污染環境;(4)本發明工藝流程還可以采用嵌入式PLC自動控制系統，運行效果穩定，人工維護少，可節省人力物力。
