申請日2015.09.08

　　公開(公告)日2016.02.03

　　IPC分類號F04D13/08; H02G15/013

　　摘要

　　本實用新型公開了一種水浸式電機的污水泵，包括泵體、電機筒、電機、頂蓋、電纜密封裝置，所述泵體上部連接有電機筒，電機筒內設置有電機，所述電機筒頂部連接有頂蓋，所述頂蓋與電機筒之間設置為接線腔;所述電纜密封裝置包括電纜、出線護套、電纜套管連接件、膠套，所述電纜套管連接件套接在出線護套外側，電纜套管連接件底部卡接在頂蓋通孔內，電纜套管連接件頂部通過螺栓與頂蓋相連接。本實用新型可提高了潛水泵防水的等級，防止電纜外殼由于在水中摩擦受損，探棒結構的漏水保護裝置，提高接線腔內漏水反應靈敏性。

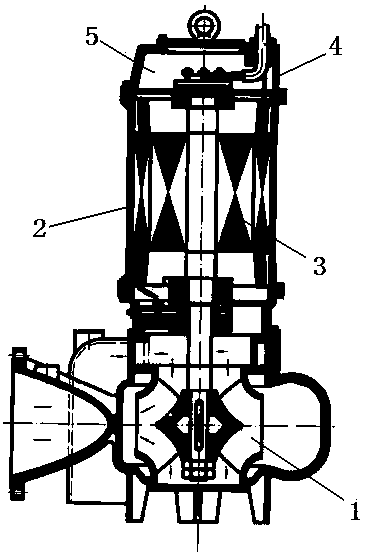

　　摘要附圖



　　權利要求書

　　1.一種水浸式電機的污水泵，包括泵體、電機筒、電機、頂蓋，其特征在于：還包括電纜密封裝置，所述泵體上部連接有電機筒，電機筒內設置有電機，所述電機筒頂部連接有頂蓋，所述頂蓋與電機筒之間設置為接線腔;所述電纜密封裝置包括電纜、出線護套、電纜套管連接件、膠套，所述頂蓋上開設有通孔，通孔底部設置有膠套，膠套頂部設置有出線護套，所述電纜依次穿過出線護套、膠套進入頂蓋下方的接線腔與電機相連接;所述電纜套管連接件套接在出線護套外側，電纜套管連接件底部卡接在頂蓋通孔內，電纜套管連接件頂部通過螺栓與頂蓋相連接。

　　2.根據權利要求1所述的一種水浸式電機的污水泵，其特征在于：所述電纜套管連接件頂部設置為圓柱形結構。

　　3.根據權利要求2所述的一種水浸式電機的污水泵，其特征在于：所述電纜套管連接件頂部外側面設置有螺紋，用于螺紋連接套接電纜的鋼管，防止電纜外殼由于在水中摩擦受損。

　　4.根據權利要求1所述的一種水浸式電機的污水泵，其特征在于：還包括漏水保護裝置，所述漏水保護裝置設置在接線腔內，漏水保護裝置包括金屬壓片、橡膠墊、探棒，所述探棒穿過橡膠墊，所述金屬壓片套接在橡膠墊上;所述探棒頂端與正極相連接，所述金屬壓片與負極相連接。

　　5.根據權利要求4所述的一種水浸式電機的污水泵，其特征在于：所述探棒與接線腔底部相接觸。

　　6.根據權利要求1所述的一種水浸式電機的污水泵，其特征在于：所述電纜套管連接件底部與頂蓋之間設置有O形圈。

　　說明書

　　一種水浸式電機的污水泵

　　技術領域

　　本實用新型涉及一種水浸式電機的污水泵，屬于污水泵技術領域。

　　背景技術

　　潛水電泵是城市污水排放、污水處理、道橋工程排水、水利工程中灌溉及排澇等的重要設備。隨著國家環保法規的完善和人們環保意識的增強，用于污水處理的潛水泵得到了越來越多的需求和應用。

　　潛水電機為各種類型的潛水泵配套，與泵構成一體，長期潛入各種水質的污水中運行，工作環境惡劣，對設備的密封防水性能要求非常高，如果潛水泵電機漏水沒有及時發現，及時處理，會造成潛水泵電機線圈短路燒毀，造成較大經濟損失。因此，開發研制性能優良、安全可靠的潛水電機具有廣闊的市場前景。

　　實用新型內容

　　目的：為了克服現有技術中存在的不足，本實用新型提供一種水浸式電機的污水泵。

　　技術方案：為解決上述技術問題，本實用新型采用的技術方案為：

　　一種水浸式電機的污水泵，包括泵體、電機筒、電機、頂蓋，還包括電纜密封裝置，所述泵體上部連接有電機筒，電機筒內設置有電機，所述電機筒頂部連接有頂蓋，所述頂蓋與電機筒之間設置為接線腔;所述電纜密封裝置包括電纜、出線護套、電纜套管連接件、膠套，所述頂蓋上開設有通孔，通孔底部設置有膠套，膠套頂部設置有出線護套，所述電纜依次穿過出線護套、膠套進入頂蓋下方的接線腔與電機相連接;所述電纜套管連接件套接在出線護套外側，電纜套管連接件底部卡接在頂蓋通孔內，電纜套管連接件頂部通過螺栓與頂蓋相連接。

　　所述電纜套管連接件頂部設置為圓柱形結構。

　　所述電纜套管連接件頂部外側面設置有螺紋，用于螺紋連接套接電纜的鋼管，防止電纜外殼由于在水中摩擦受損。

　　還包括漏水保護裝置，所述漏水保護裝置設置在接線腔內，漏水保護裝置包括金屬壓片、橡膠墊、探棒，所述探棒穿過橡膠墊，所述金屬壓片套接在橡膠墊上;所述探棒頂端與正極相連接，所述金屬壓片與負極相連接。

　　所述探棒與接線腔底部相接觸。

　　所述電纜套管連接件底部與頂蓋之間設置有O形圈。

　　有益效果：本實用新型提供的一種水浸式電機的污水泵，通過對電纜出線部分的密封結構加強，提高了潛水泵防水的等級;電纜套管連接件的結構設計，即將電纜有效固定在頂蓋上，同時電纜套管連接件外側螺紋結構，可將套接有電纜的鋼管固定在頂蓋上，從而防止電纜外殼由于在水中摩擦受損;探棒結構的漏水保護裝置，可大大提高接線腔內漏水反應靈敏性。
