申請日2015.09.08

　　公開(公告)日2016.02.03

　　IPC分類號E03F1/00; E03F3/02; E03F5/14; E03F5/22

　　摘要

　　本實用新型涉及地下建筑污水排放設備領域，具體為一種地下污水排放成套設備。在水箱頂部安裝液位傳感器，水箱的一面設有進水管路及雜物分離反沖器，在進水管路與雜物分離反沖器相通的管路上設置分水器、球式止回閥，進水管路與分水器連接，雜物分離反沖器置于水箱內下部，雜物分離反沖器上端通過管路與球式止回閥相連;同時，雜物分離反沖器的一端通過管路與主泵連通，雜物分離反沖器的另一端與出水管路連通，雜物分離反沖器上裝有除淤泥自攪拌系統。本實用新型采用封閉箱體結構，安裝使用方便，特別適合城市建筑地下污水排放的廣泛使用，提高污水泵的使用效率，解決易堵塞、清掏難、無異味等問題，實現地下污水自動提升、節能環保的目的。

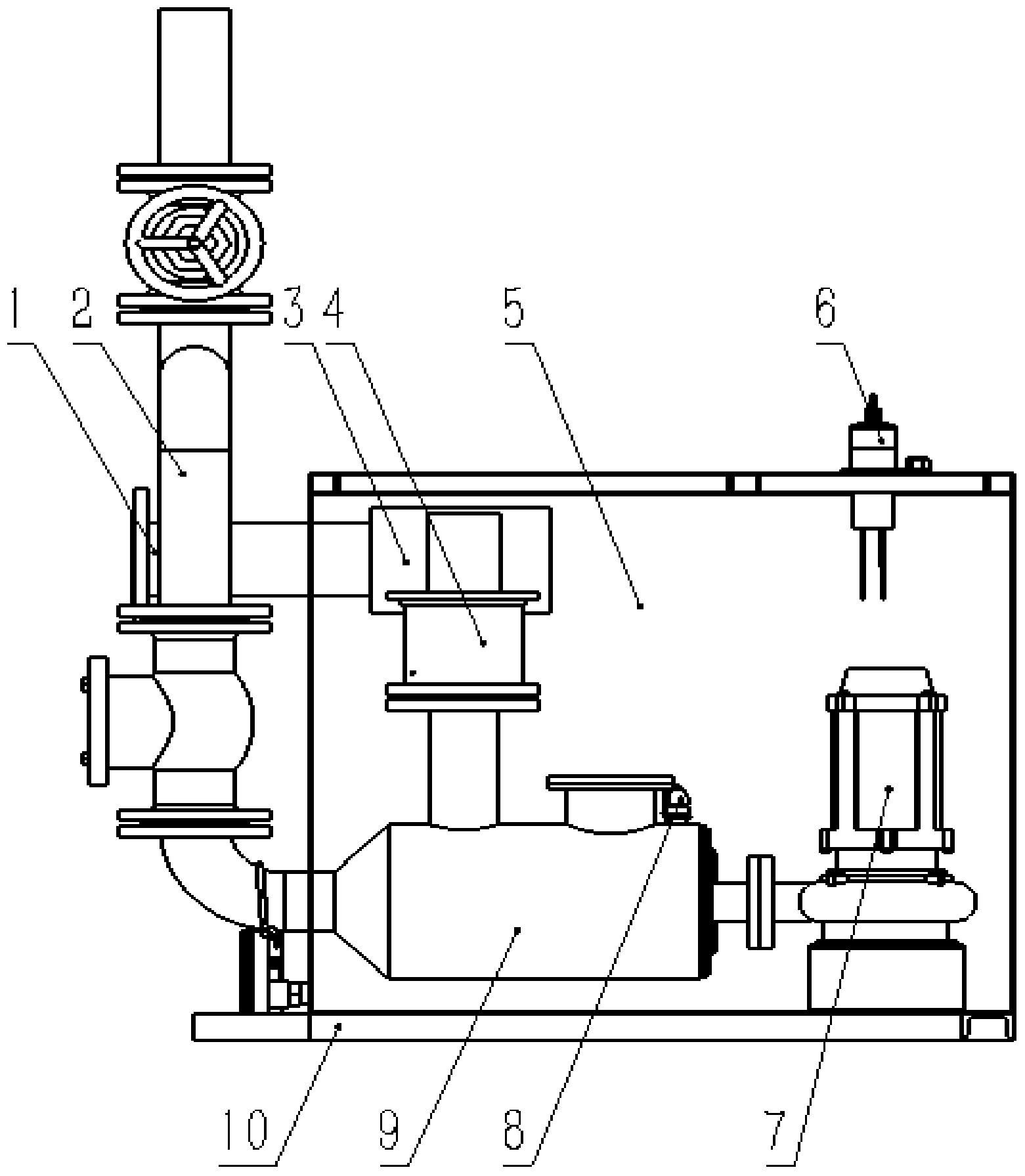

　　摘要附圖



　　權利要求書

　　1.一種地下污水排放成套設備，其特征在于，該設備包括：進水管路、出水管路、分水器、球式止回閥、水箱、液位傳感器、主泵、雜物分離反沖器，具體結構如下：

　　水箱頂部安裝液位傳感器，水箱的一面設有進水管路及雜物分離反沖器，在進水管路與雜物分離反沖器相通的管路上設置分水器、球式止回閥，進水管路與分水器連接，雜物分離反沖器置于水箱內下部，雜物分離反沖器上端通過管路與球式止回閥相連;同時，雜物分離反沖器的一端通過管路與主泵連通，雜物分離反沖器的另一端與出水管路連通，雜物分離反沖器上裝有除淤泥自攪拌系統。

　　2.按照權利要求1所述的地下污水排放成套設備，其特征在于，球式止回閥、雜物分離反沖器、除淤泥攪拌系統以及主泵為雙系統兩套結構。

　　3.按照權利要求1所述的地下污水排放成套設備，其特征在于，液位傳感器、主泵通過電纜與PLC控制系統相連。

　　4.按照權利要求1所述的地下污水排放成套設備，其特征在于，液位傳感器置于水箱蓋板上，主泵通過泵底座支架坐落于箱體內的底板上。

　　5.按照權利要求1所述的地下污水排放成套設備，其特征在于，進水管路通過法蘭與現場來水管路對接。

　　6.按照權利要求1所述的地下污水排放成套設備，其特征在于，水箱設置在設備底座上。

　　7.按照權利要求1所述的地下污水排放成套設備，其特征在于，出水管路裝有逆向止回閥。

　　8.按照權利要求1所述的地下污水排放成套設備，其特征在于，該設備采用封閉箱體結構。

　　說明書

　　地下污水排放成套設備

　　技術領域

　　本實用新型涉及地下建筑污水排放設備領域，具體為一種地下污水排放成套設備。

　　背景技術

　　在城市用地日益匱乏的前提下，地下建筑部分在生活和經營活動中的利用率越來越高。原有的地下污水貯存和排放設施不但技術陳舊落后、故障率高、維修困難，而且在定期清掏時，污物和污水散發的臭味嚴重污染周邊環境，同時沉淀物產生的有毒有害氣體對維護人員造成的傷害時有發生。

　　因此，急需一種自動化程度高、安全、環保、功用性能好、安裝簡便的高新技術設備解決此類問題。

　　實用新型內容

　　本實用新型的目的在于提供一種地下污水排放成套設備，解決了其他污水排放設備易堵塞、雜質沉淀物需人工清掏、異味外泄、污水泵故障率高、設備安裝復雜等問題。

　　本實用新型的技術方案是：

　　一種地下污水排放成套設備，該設備包括：進水管路、出水管路、分水器、球式止回閥、水箱、液位傳感器、主泵、雜物分離反沖器，具體結構如下：

　　水箱頂部安裝液位傳感器，水箱的一面設有進水管路及雜物分離反沖器，在進水管路與雜物分離反沖器相通的管路上設置分水器、球式止回閥，進水管路與分水器連接，雜物分離反沖器置于水箱內下部，雜物分離反沖器上端通過管路與球式止回閥相連;同時，雜物分離反沖器的一端通過管路與主泵連通，雜物分離反沖器的另一端與出水管路連通，雜物分離反沖器上裝有除淤泥自攪拌系統。

　　所述的地下污水排放成套設備，球式止回閥、雜物分離反沖器、除淤泥攪拌系統以及主泵為雙系統兩套結構。

　　所述的地下污水排放成套設備，液位傳感器、主泵通過電纜與PLC控制系統相連。

　　所述的地下污水排放成套設備，液位傳感器置于水箱蓋板上，主泵通過泵底座支架坐落于箱體內的底板上。

　　所述的地下污水排放成套設備，進水管路通過法蘭與現場來水管路對接。

　　所述的地下污水排放成套設備，水箱設置在設備底座上。

　　所述的地下污水排放成套設備，出水管路裝有逆向止回閥。

　　所述的地下污水排放成套設備，該設備采用封閉箱體結構。

　　與現有技術相比，本實用新型的有益效果是：

　　1、本實用新型采用封閉箱體結構，安裝使用方便，特別適合地下建筑污水排放的廣泛使用。采用雜物分離反沖裝置，使水泵葉輪不接觸雜物，不會造成纏繞和堵塞，可延長其使用壽命，解決了異味外泄、易堵塞、清掏難等問題。

　　2、本實用新型雜物進入雜物分離反沖器時采用球式止回閥，雜物不易堵塞，設備反沖水時止回效果好。

　　3、本實用新型裝有除淤泥自攪拌系統，可將沉淀在箱體內的沉淀淤泥攪動排出，實現自潔功能，提高設備利用率。

　　4、本實用新型為雜物分離、污水收集、液位控制、污水排放、自潔功能于一體的集成設備，無污染，無沉淀，免掏清，節省空間、節能環保。
